使用栅格工具可以在绘图窗口中显示网格,如同传统的坐标纸一样。在默认情况下,栅格显示是处于开启的状态,效果如图1-66所示。
用户可以对栅格进行设置具体方法为:单击【捕捉模式】右侧的,在弹出的菜单中选择【捕捉设置】命令,如图1-67所示,弹出【草图设置】对话框,并自动切换到【捕捉和栅格】选项卡,如图1-68所示。下面将介绍该选项卡中关于【栅格】的各参数及其含义。
(1)【启用栅格】复选框。该复选框用于打开或关闭栅格的显示。选中该复选框,可以在绘图窗口内显示栅格。
(2)【栅格样式】选项组。该选项组用于设置将在哪些类型的图形窗口中显示栅格。选中相应的复选框,可以在相应的图形窗口(包括模型空间、块编辑器工作窗口和布局空间)内显示栅格。

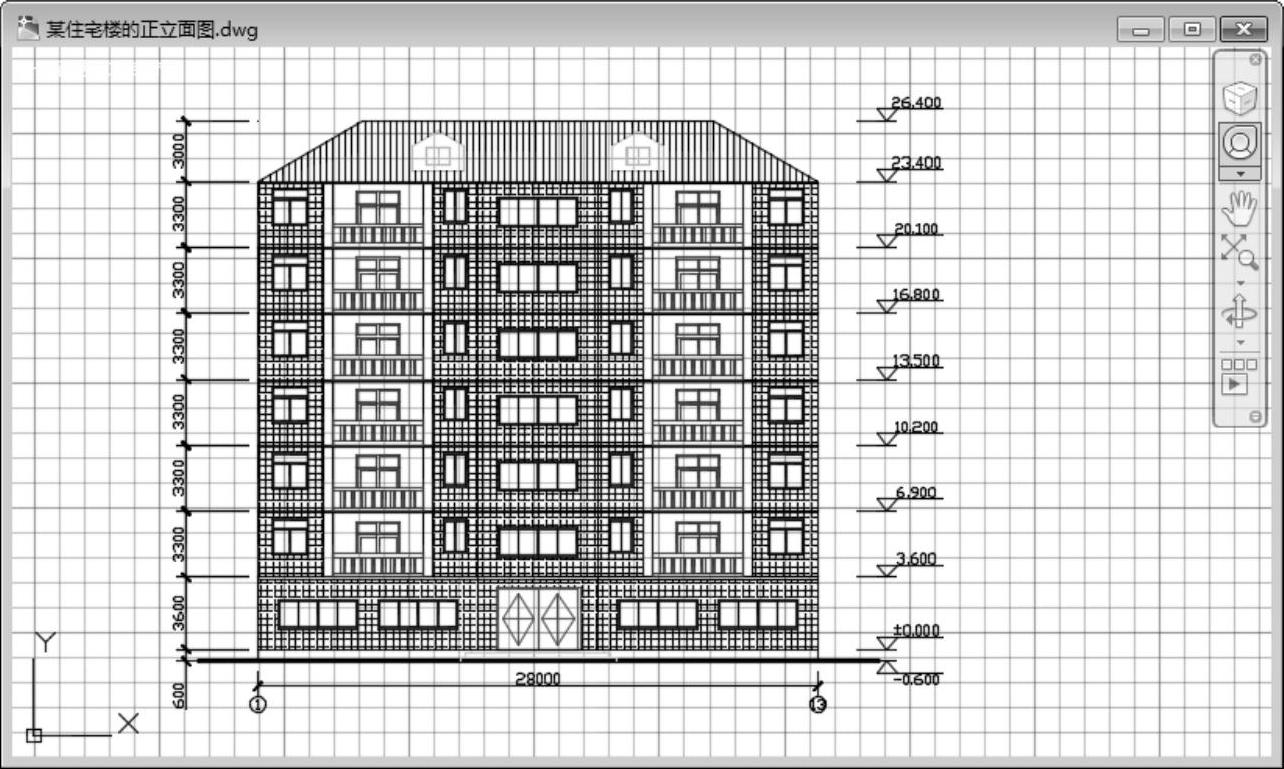

图1-66 栅格显示效果

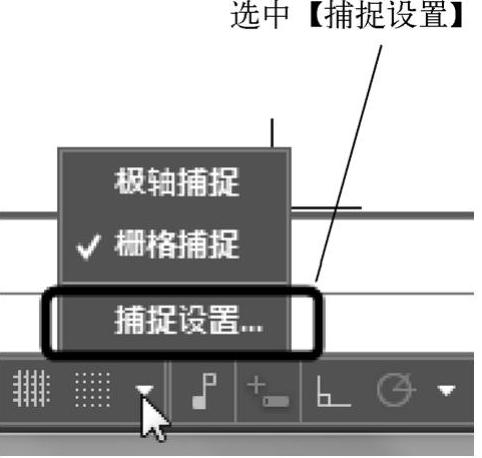

图1-67 设置栅格的属性

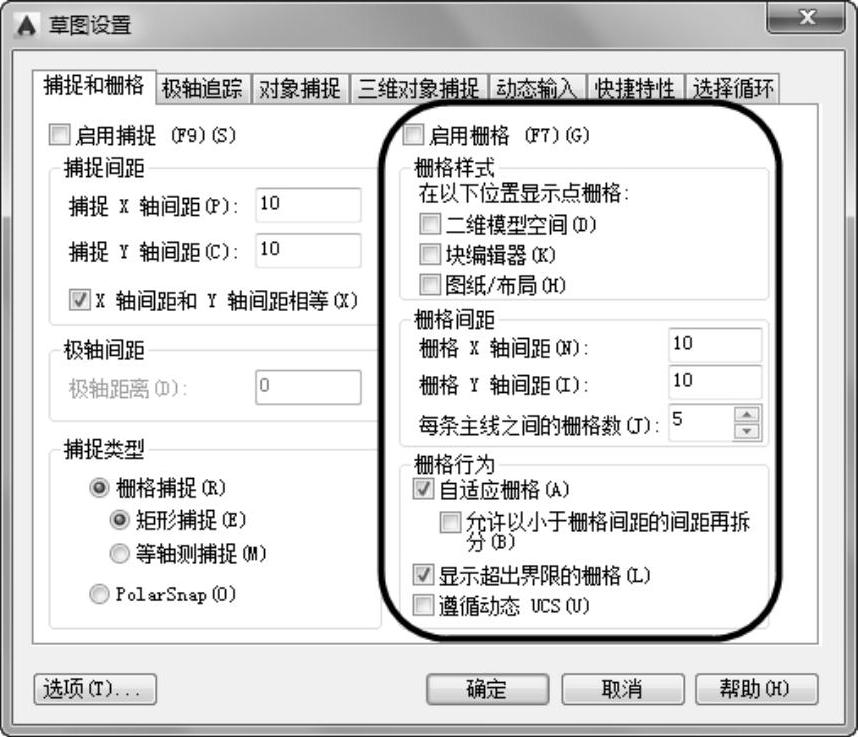

图1-68 【草图设置】对话框
(3)【栅格间距】选项组。该选项组用于设置栅格在X和Y两个方向上的间距值。当用户在【栅格X轴间距】后的文本框内输入间距值后,单击【栅格Y轴间距】后的文本框,系统会自动将此输入值赋给Y轴间距。
(4)【栅格行为】选项组。该选项组用于设置栅格线的显示样式。
①【自适应栅格】复选框。该复选框用于限制缩放时栅格的密度。
②【允许以小于栅格间距的间距再拆分】复选框。该复选框用于控制是否能够以小于栅格间距的间距拆分栅格。
③【显示超出界限的栅格】复选框。该复选框用于控制是否显示图限之外的栅格。
④【遵循动态UCS】复选框。该复选框用于跟随动态UCS的XY平面改变栅格平面。
