【平移】命令可以重新定位图形，以便让用户看清未在当前图形窗口中的图形对象。【平移】操作不会改变图形对象中各个图素的大小及它们之间的相对位置关系，只是改变视图。AutoCAD 2015提供了多种平移方式，下面将分别介绍这些平移操作。
所有平移操作都集中在【视图】菜单下的【平移】子菜单中，如图1-54所示。这里主要介绍两种常用的平移功能。
1.实时平移
用户可以通过以下两种方法执行实时平移操作。
■ 选择菜单栏中的【视图】→【平移】→【实时】命令。
■ 在命令行中输入“PAN”，然后按〈Enter〉键。

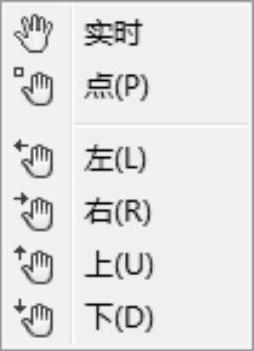

图1-54 【平移】子菜单
执行上述任一种操作后，十字光标变成
形状，按住鼠标左键移动手形光标即可平移图形。
2.定点平移
定点平移的原理是通过给定一个位移，使系统沿着指定的方向移动由位移确定的距离。用户可以通过以下两种方法执行定点平移操作。
■ 选择菜单栏中的【视图】→【平移】→【点】命令。
■ 在命令行中输入“-PAN”，然后按〈Enter〉键。
执行上述任一种操作后，图形对象将根据用户指定的位移进行平移。
此外，在【平移】子菜单中还提供【左】、【右】、【上】、【下】4个平移命令。这些命令可以被看作【定点平移】的特例。
执行上述4个命令，则系统分别将图形对象向左、右、上、下移动默认的距离（514.51mm）。
