AutoCAD2015图层线宽设置
【摘要】：线宽用于改变图线的宽度。粗线的宽度应根据图形的大小和复杂程度的不同，在0.5～2mm选择，应尽量保证在图样中不出现宽度小于0.18mm的图线。细线的宽度约为d/3。图线宽度的推荐系列为0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm和2mm。用户在使用AutoCAD 2015进行建筑制图时，可结合上述规定设置不同对象的线宽，从而提高图形的可读性。图1-50 中心线层设置的线型结果单击工具栏上的按钮，弹出对话框，如图1-51所示。
线宽用于改变图线的宽度。用户可参考如下规定。
（1）粗线的宽度（d）应根据图形的大小和复杂程度的不同，在0.5～2mm选择，应尽量保证在图样中不出现宽度小于0.18mm的图线。
（2）细线的宽度约为d/3。图线宽度的推荐系列为0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm和2mm。
用户在使用AutoCAD 2015进行建筑制图时，可结合上述规定设置不同对象的线宽，从而提高图形的可读性。具体操作步骤如下所示。

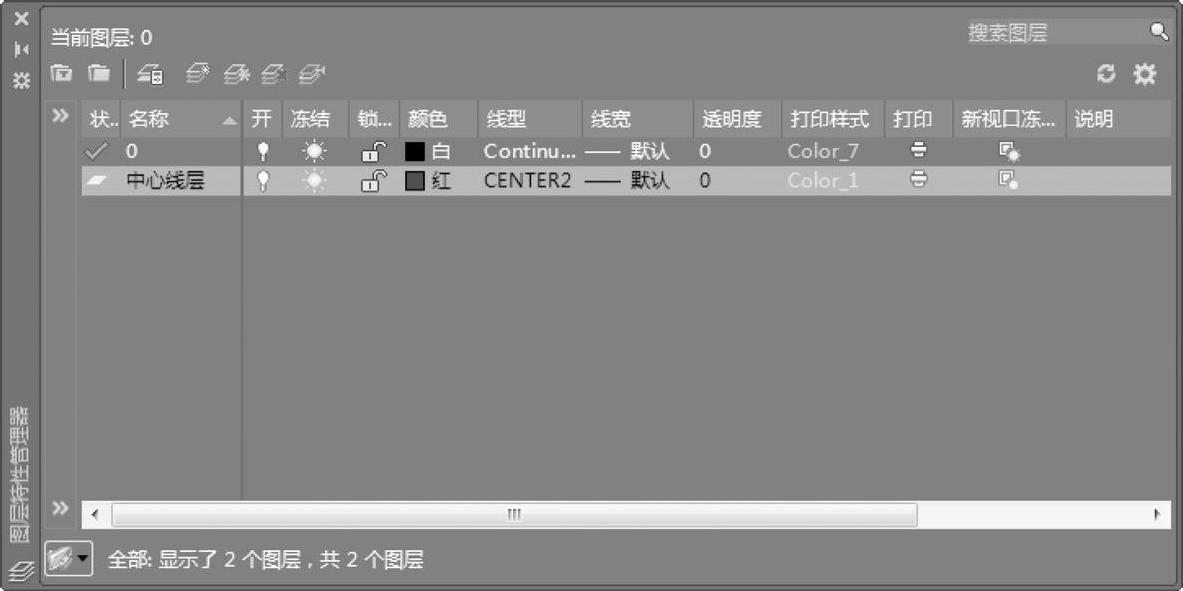

图1-50 中心线层设置的线型结果
（1）单击【图层】工具栏上的按钮
，弹出【图层特性管理器】对话框，如图1-51所示。单击【中心线层】中【线宽】栏的【默认】，弹出【线宽】对话框，如图1-52所示。

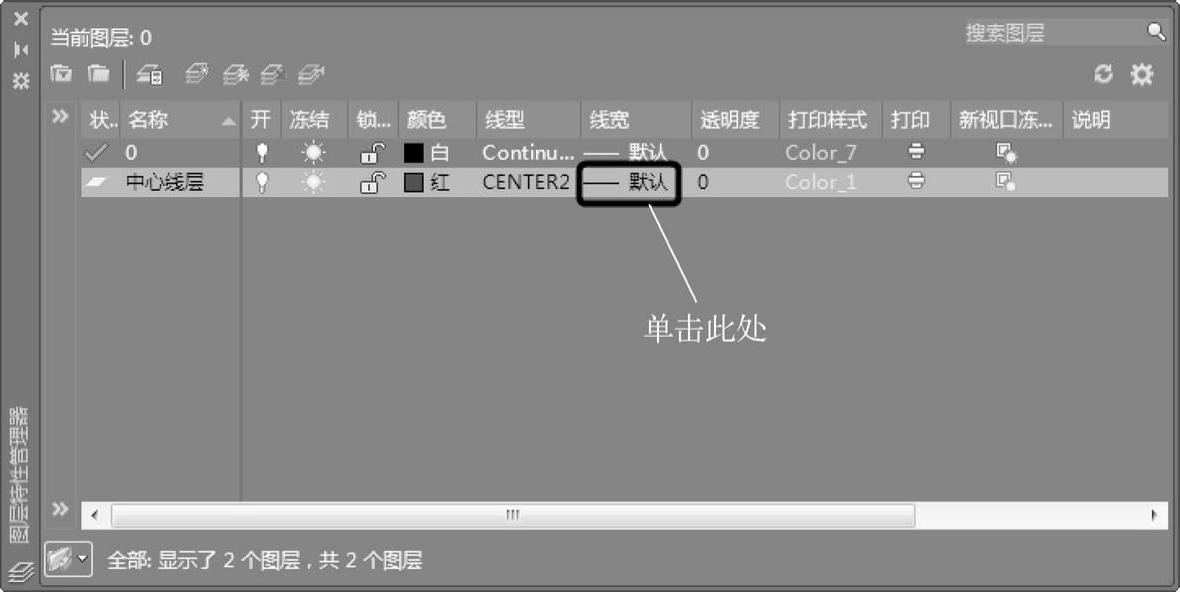

图1-51 【图层特性管理器】对话框
（2）在【线宽】列表框中选择需要使用的线宽。选定后，在【线宽】列表框的下方会显示原始线宽（旧的）和选定的线宽（新的），方便用户进行比较。完成后，单击【确定】按钮，并返回至【图层特性管理器】对话框，如图1-53所示，可以看到，中心层的线宽已经调整为【0.15mm】。
图1-52 【线宽】对话框

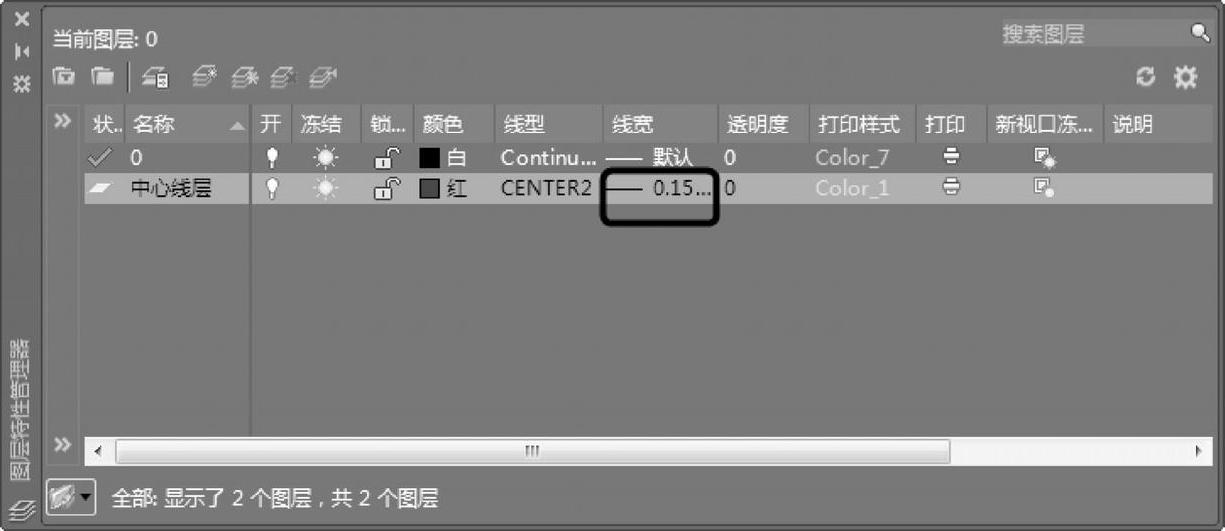

图1-53 【图层特性管理器】对话框
