AutoCAD2015设置图层线型
【摘要】：线型是图形对象的线条的组成和显示样式。在AutoCAD 2015中，用户可以根据需要自定义图层的线型。一般地，图层线型的设置可按下述步骤进行。图1-46 对话框单击中一栏的，弹出对话框，如图1-47所示。默认情况下，在列表框中，只有线型。单击按钮，关闭该对话框。此时，用户可以看到，中心线层的线型已经被设置成了，如图1-50所示。图1-48 对话框图1-49 加载的“CENTER2”线型
线型是图形对象的线条的组成和显示样式。
在AutoCAD 2015中，用户可以根据需要自定义图层的线型。一般地，图层线型的设置可按下述步骤进行。
（1）单击【图层】工具栏上的按钮
，弹出【图层特性管理器】对话框，如图1-46所示。

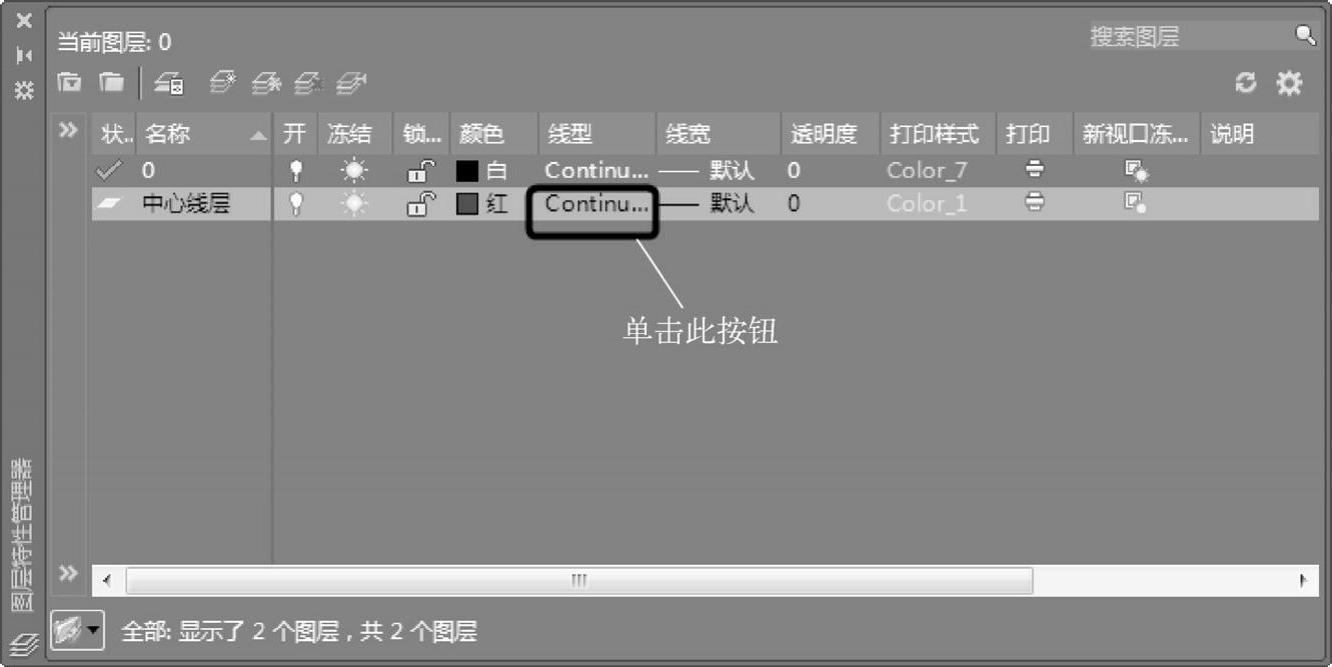

图1-46 【图层特性管理器】对话框
（2）单击【中心线层】中【线型】一栏的【Continuous】，弹出【选择线型】对话框，如图1-47所示。默认情况下，在【已加载的线型】列表框中，只有【Continuous】线型。用户需要将自定义的线型添加到列表框内，才能进行选择。
图1-47 【选择线型】对话框
（3）单击【选择线型】对话框中的【加载】按钮，弹出【加载或重载线型】对话框，如图1-48所示。用户可以在【可用线型】列表框中选择需要使用的线型。例如，这里选择【CENTER2】线型。
（4）单击【确定】按钮，关闭该对话框。返回【选择线型】对话框后，此时，线型【CENTER2】已经被添加到了【已加载的线型】列表框中，如图1-49所示。选中该线型，单击【确定】按钮，关闭对话框并返回至【图层特性管理器】对话框。此时，用户可以看到，中心线层的线型已经被设置成了【CENTER2】，如图1-50所示。

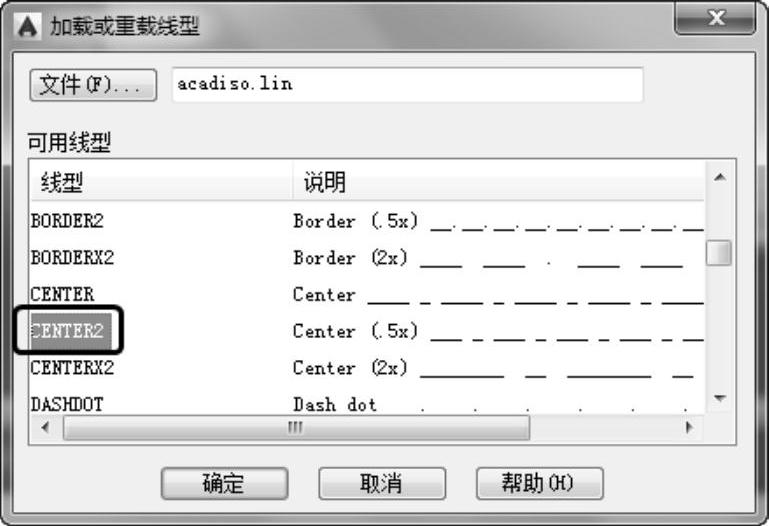

图1-48 【加载或重载线型】对话框
图1-49 加载的“CENTER2”线型
