【摘要】：默认情况下，新建文件将采用样板文件的绘图单位。对于安装了AutoCAD 2015简体中文版的用户来说，默认使用的模板acadiso.dwt采用毫米“mm”作为绘图时采用的单位。用户也可以根据实际需要重新设置单位，方法如下。若插入的图块或图形所使用的单位与此处设置的单位不一致，则在插入这些图块或图形时，将对其按比例进行自动缩放。

默认情况下，新建文件将采用样板文件的绘图单位。对于安装了AutoCAD 2015简体中文版的用户来说，默认使用的模板acadiso.dwt采用毫米“mm”作为绘图时采用的单位。

用户也可以根据实际需要重新设置单位，方法如下。

■ 选择菜单栏中的【格式】→【单位】命令。

■ 在命令行中输入“UNIT”，然后按〈Enter〉键。

执行上述任一种方法，系统弹出【图形单位】对话框，如图1-22所示，该对话框包括【长度】、【角度】、【插入时的缩放单位】、【输出样例】和【光源】5个选项组。下面将分别介绍这些选项组及其功能。

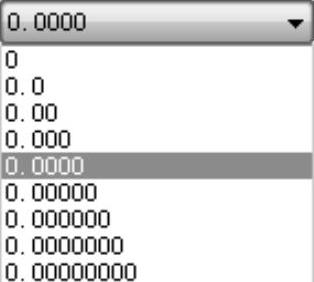

（1）【长度】选项组用来设定图形的长度类型和精度。【类型】下拉列表框有“分数”“工程”“建筑”“科学”和“小数”几种类型可供用户选择，如图1-23所示；用户可以在【精度】下拉列表框中选择长度单位的精度，如图1-24所示。

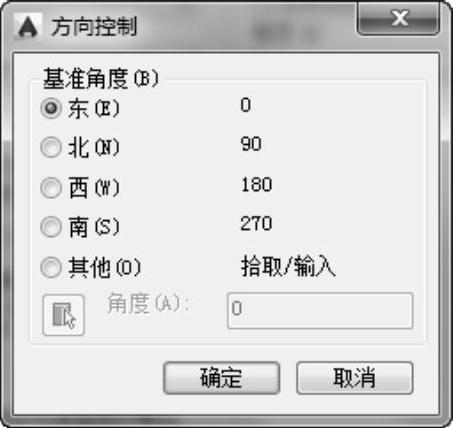

（2）【角度】选项组用于选择角度单位的类型和精度，如图1-25所示。默认情况下，AutoCAD以逆时针方向作为角度的正方向。若选中【顺时针】复选框，则将以顺时针作为角度的正方向。

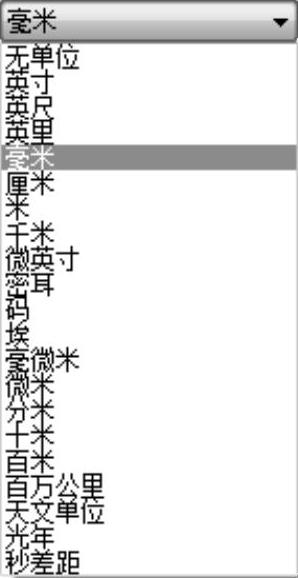

（3）【插入时的缩放单位】选项组用于控制插入到当前图形中的图块和图形的缩放单位，如图1-26所示。

若插入的图块或图形所使用的单位与此处设置的单位不一致，则在插入这些图块或图形时，将对其按比例进行自动缩放。
