AutoCAD2015工作空间修改指南
【摘要】：很多读者都惯于使用AutoCAD以前版本的经典工作界面，AutoCAD 2015并不提供这个工作空间。图1-3 工作空间下拉列表图1-4 对话框图1-5 对话框显示菜单栏。此时菜单栏便会出现在快速访问工具栏的下方，如图1-7所示。图1-6 命令图1-7 菜单栏图1-8 隐藏功能区至此，工作空间的修改就完成了。下面将分节介绍AutoCAD 2015工作界面的各个组成部分。图1-9 显示工具栏图1-10 修改完成的工作界面
很多读者都惯于使用AutoCAD以前版本的经典工作界面，AutoCAD 2015并不提供这个工作空间。为了方便读者接下来对AutoCAD 2015功能的学习，本小节将以“草图与注释”这个工作空间为基础，将工作空间修改为AutoCAD以前版本的经典工作界面，以满足读者的需要。具体操作如下。

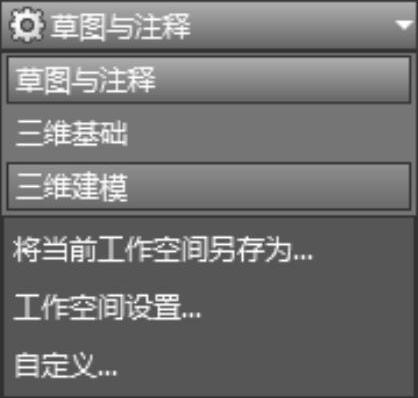

图1-3 工作空间下拉列表

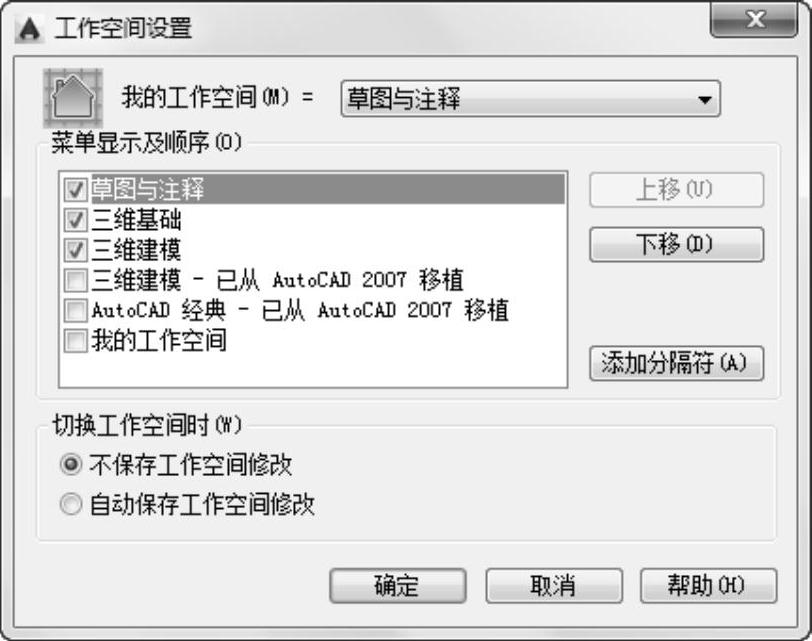

图1-4 【工作空间设置】对话框
图1-5 【自定义用户界面】对话框
（1）显示菜单栏。首先单击快速访问工具栏上最右侧的下拉按钮，在显示的下拉菜单中选择【显示菜单栏】命令，如图1-6所示。此时菜单栏便会出现在快速访问工具栏的下方，如图1-7所示。菜单栏包含了绝大部分的常用绘图命令和文件操作命令，用户可以通过访问菜单栏进行各种相关操作。
（2）隐藏功能区。选择菜单栏中的【工具】→【选项板】→【功能区】命令，如图1-8所示，这时功能区便会隐藏起来。
（3）显示工具栏。选择菜单栏中的【工具】→【工具栏】→【AutoCAD】命令，如图1-9所示，然后选中自己所需的工具栏。
图1-6 【显示菜单栏】命令

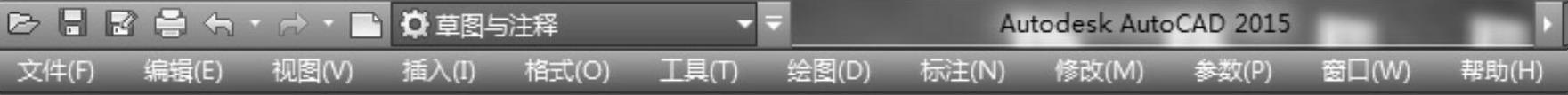

图1-7 菜单栏

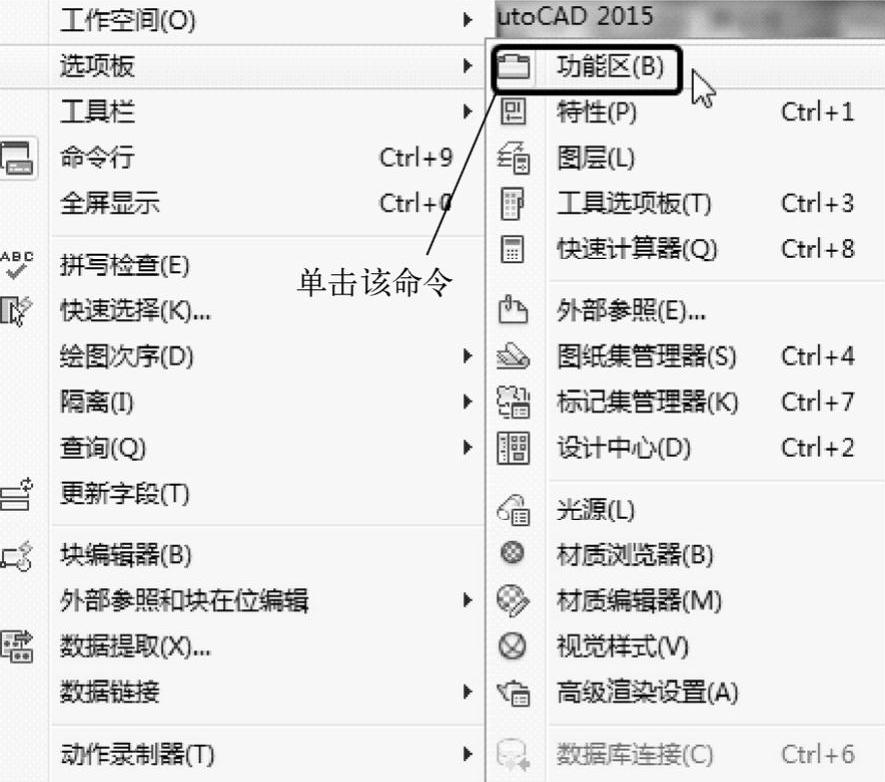

图1-8 隐藏功能区
（4）至此，工作空间的修改就完成了。整个AutoCAD 2015的工作界面如图1-10所示。
注：本书在介绍各功能时，均使用如图1-10所示的工作界面。
下面将分节介绍AutoCAD 2015工作界面的各个组成部分。

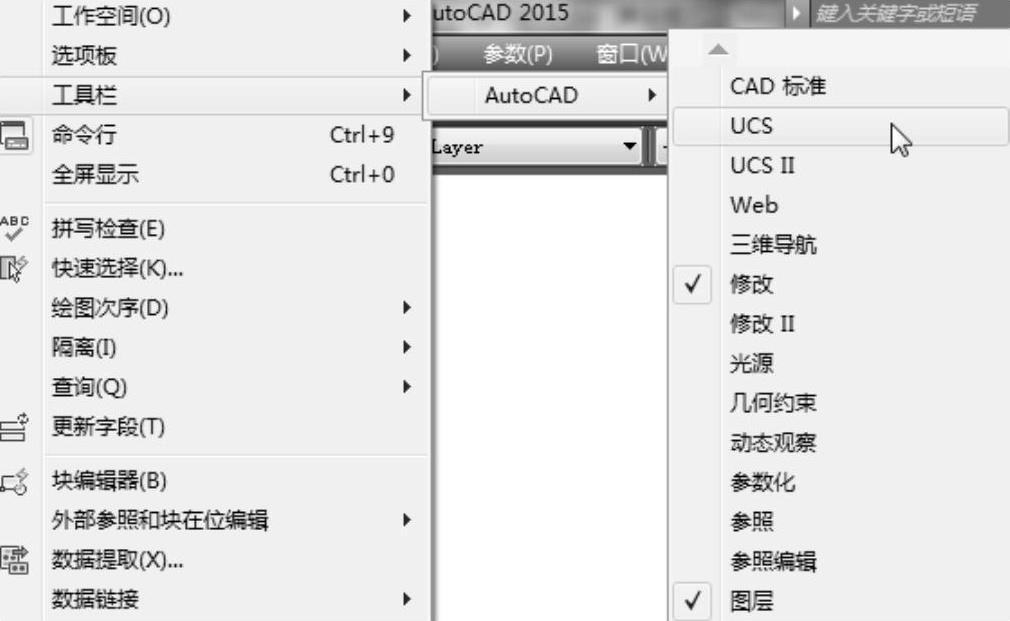

图1-9 显示工具栏

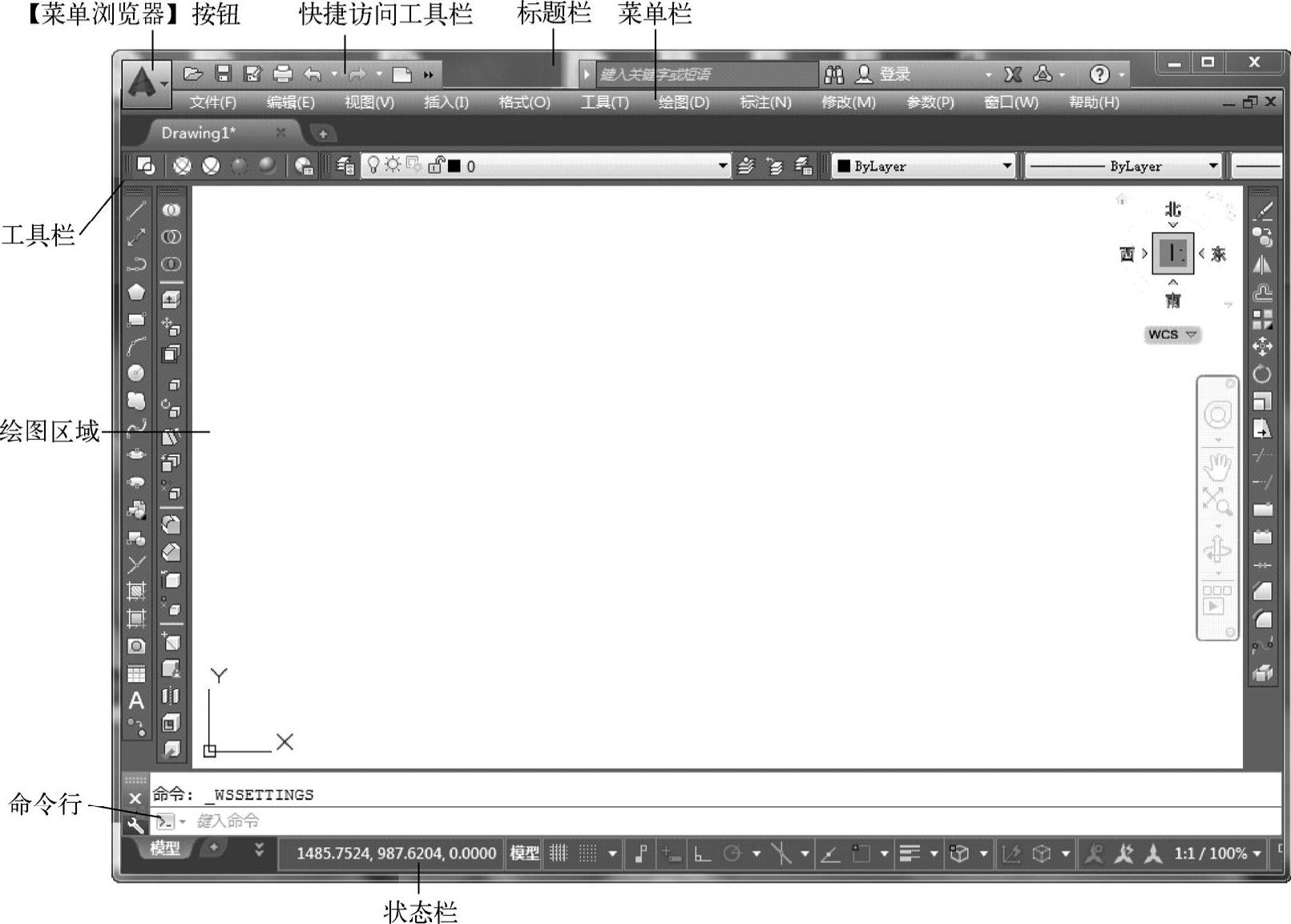

图1-10 修改完成的工作界面
