汽车电气设备故障分析：刮水器和清洗器系统功能检查
【摘要】：图81 前刮水器和清洗器控制开关的操作示意图图82 后刮水器和清洗器控制开关的操作示意图先对刮水器和清洗器进行操作，检查其功能，观察其故障现象。检查时应由易到难，如先检查熔丝，接着在刮水器电动机插头处检查电压，以判断电路是否正常，单独对刮水器电动机进行导通性检查。当怀疑刮水器和清洗器控制开关时，应拆下开关进行导通性检查。
刮水器和清洗器系统也称刮水器和洗涤器系统，刮水器通过刮去前后风窗玻璃上的雨水或灰尘，确保驾驶人的视野。风窗玻璃清洗器喷射喷洗液除去灰尘或油，这是仅用刮水器无法除去的。
刮水器系统由刮水器开关、刮水器电动机、刮水器连杆、刮水器臂和刮刷片组成。风窗玻璃清洗器系统由清洗液储存罐、清洗器电动机、软管、清洗器喷嘴和清洗液构成。有慢速刮、间歇刮、快速刮及刮除薄雾（点动）、清洗器联动刮水等不同的刮水功能及自动回位功能。有的车型还具有车速及雨量进行速度控制的自动刮水功能。自动回位功能（自动停止功能）是指在操作期间，不管刮水器位置在哪里，关掉开关后会使刮水器自动回到其停止位置。刮除薄雾功能也称点动功能，即打开此开关一次，刮水器动作一次。清洗器联动刮水功能是指清洗器通电工作，向前风窗喷射洗涤液，同时刮水器动作相应次数以清洁玻璃的功能。图8⁃1、图8⁃2为某SUV车的前、后刮水器和清洗器控制开关的操作示意图。

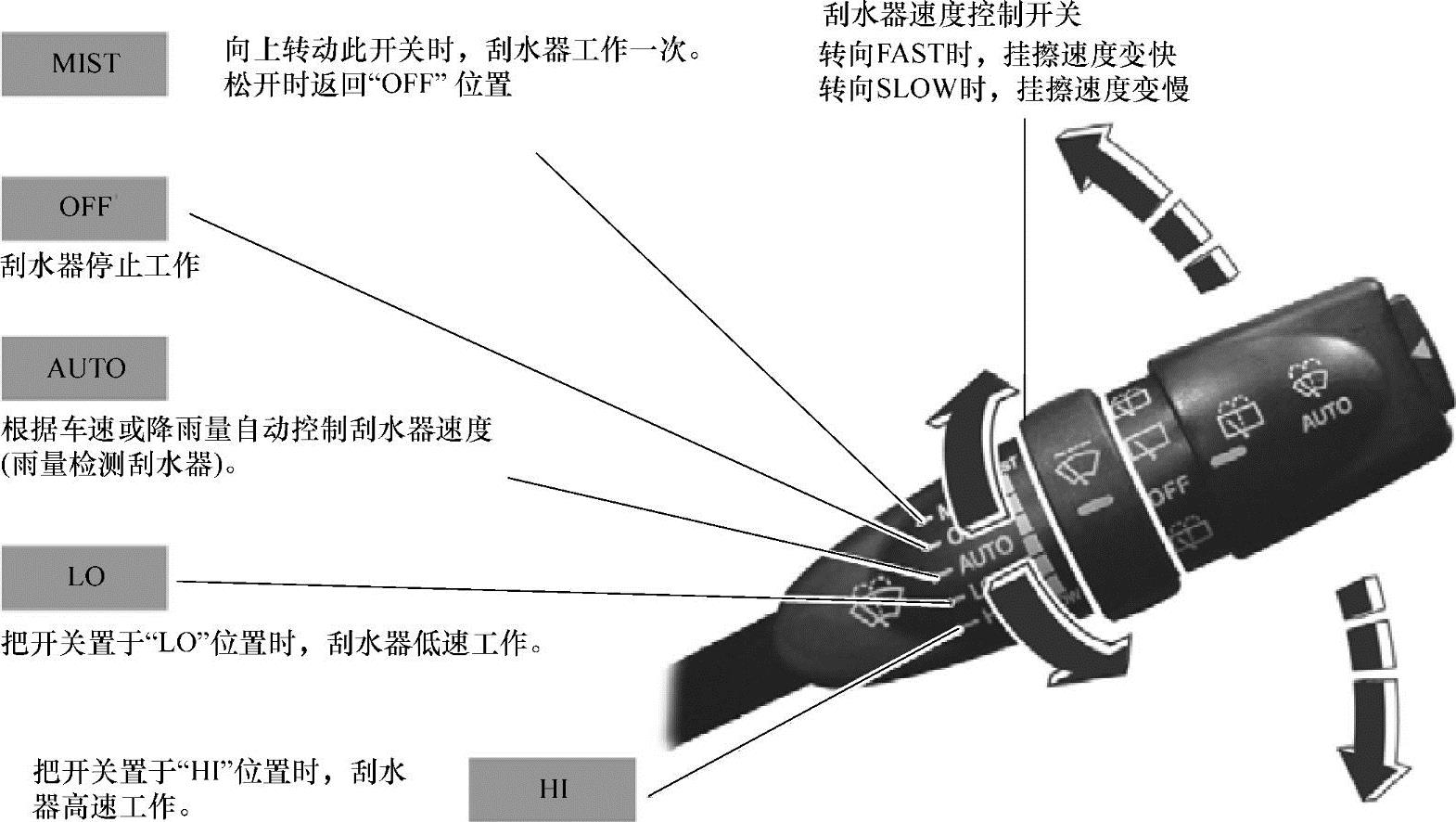

图8⁃1 前刮水器和清洗器控制开关的操作示意图

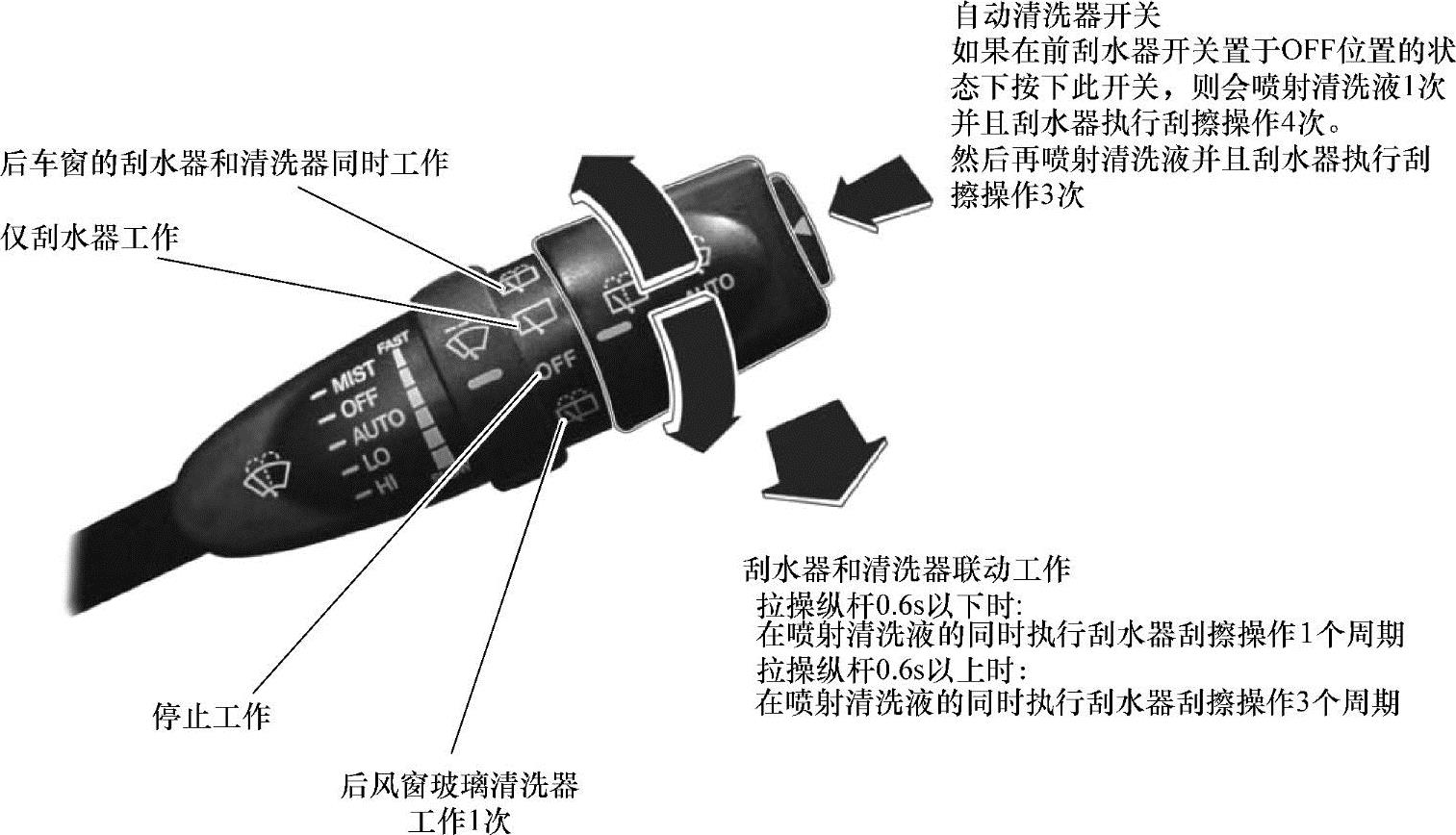

图8⁃2 后刮水器和清洗器控制开关的操作示意图
先对刮水器和清洗器进行操作，检查其功能，观察其故障现象。根据故障现象对故障范围做一个粗略的划分。如仅是某一档位刮水器不工作，则故障可能在开关上；如所有档位刮水器均不动作，则故障可能在熔丝、电源电路等公共电路部分或刮水器电动机本身上；如仅为间歇档不工作，则故障可能为开关或间歇控制器不良；如刮水器不能正常回位，则故障可能在刮水器电动机内部的回位机构或回位电路上，有的还可能是间歇控制器不良。
检查时应由易到难，如先检查熔丝，接着在刮水器电动机插头处检查电压，以判断电路是否正常，单独对刮水器电动机进行导通性检查。当怀疑刮水器和清洗器控制开关时，应拆下开关进行导通性检查。
