当更换车门控制发射器（遥控器）或车门控制接收器时，一般均需要应注册识别码。丰田很多车型的遥控器注册识别代码可通过操作点火开关锁芯并打开和关闭驾驶人侧车门来进行。

提示：改写识别密码的方法因车型不同而有异。细节可参考修理手册。

当更换识别密码不能重写的发射器时，要同时成套更换车门控制接收机的ROM。

现以更换丰田卡罗拉轿车的遥控器为例说明更换车门控制发射器（遥控器）或车门控制接收器后的具体操作。

1.使用专用诊断仪删除旧遥控器无线密码

连接IT Ⅱ，进入主车身系统（即选择“Main Body”），如图7⁃34所示，选择“工具”下的“无线码删除”功能。

如图7⁃35所示，按屏幕提示用与点火开关锁芯配套的钥匙打开点火开关，打开驾驶人侧车门，关闭其他车门，并确认驾驶人侧车门处于开锁状态。然后按“下一步”。

如图7⁃36所示，屏幕显示当前已注册的遥控器数目，按提示按“下一步”。

如图7⁃37所示，屏幕提示按“下一步”后，同时按遥控器上的解锁与锁定键并保持1s，然后在3s内按下遥控器上的任一键1s，这些操作应在30s内完成。

按“下一步”后，屏幕显示30s的倒计时，如图7⁃38所示。此时应同时按遥控器上的解锁与锁定键并保持1s，然后在3s内按下遥控器上的任一键1s。

完成以上操作后，屏幕显示“无线密码擦除已完成”，如图7⁃39所示。

图7⁃34 选择“工具”下的“无线码删除”功能

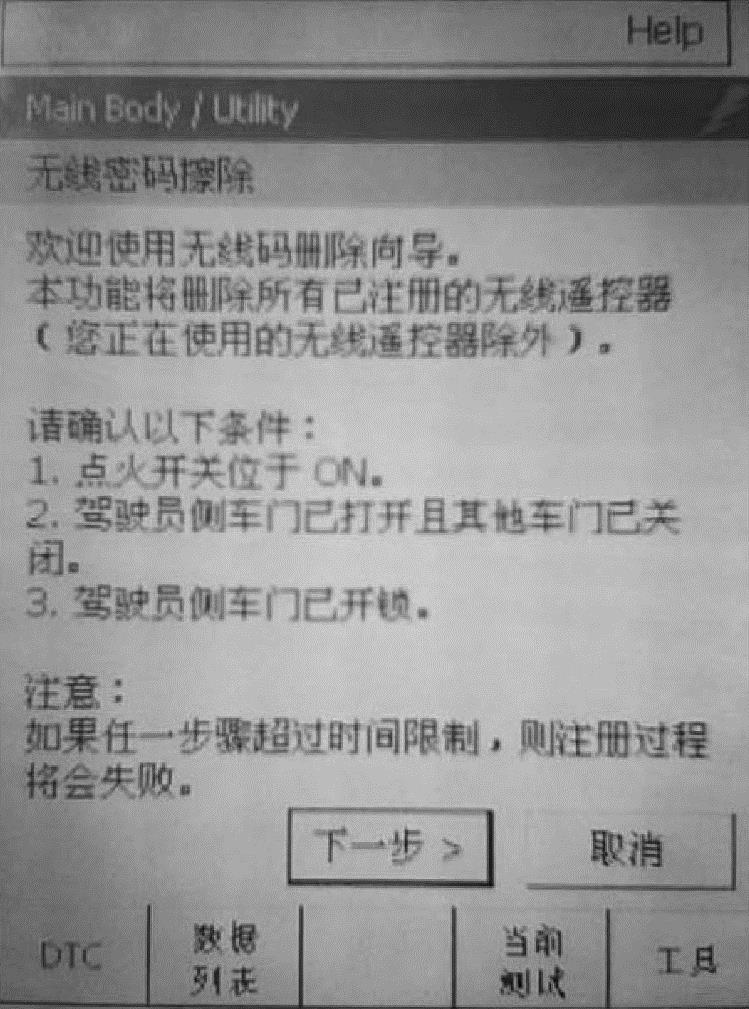

图7⁃35 “无线码删除”向导功能

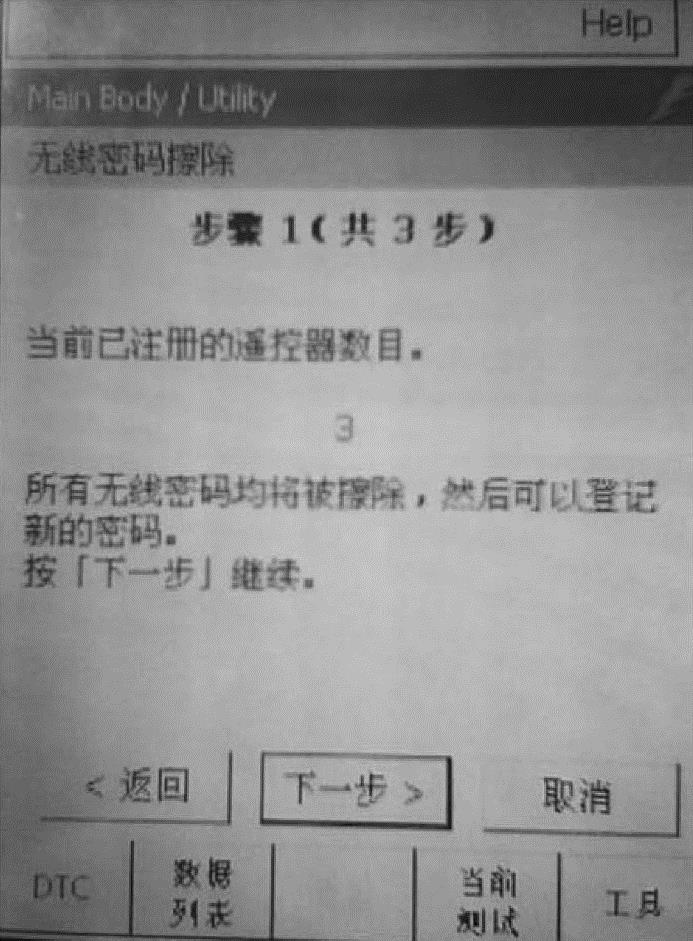

图7⁃36 “无线密码擦除”步骤1

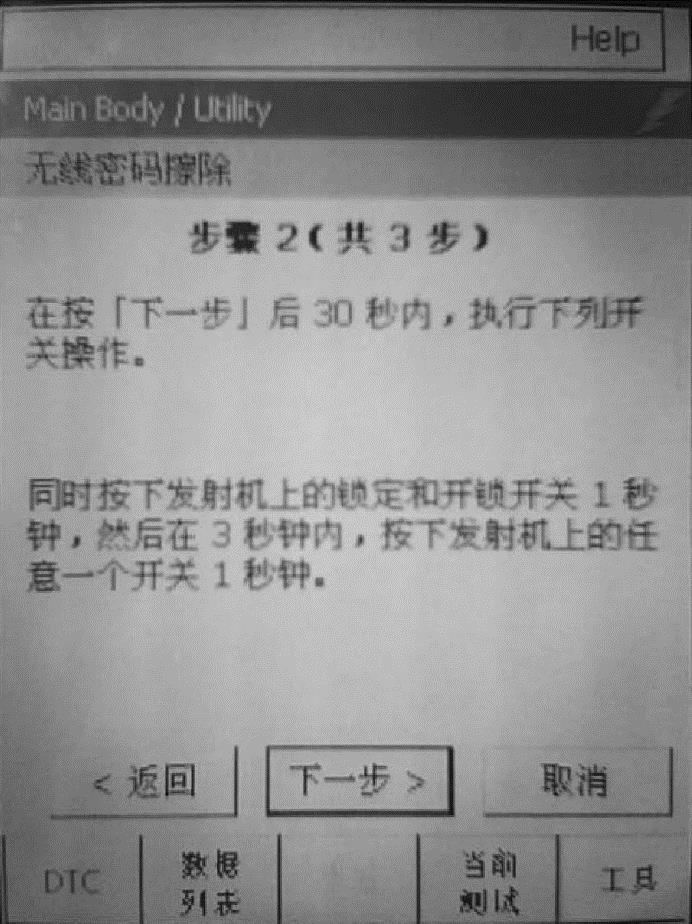

图7⁃37 “无线密码擦除”步骤2

此时再操纵原来的遥控器，确认密码已失效。

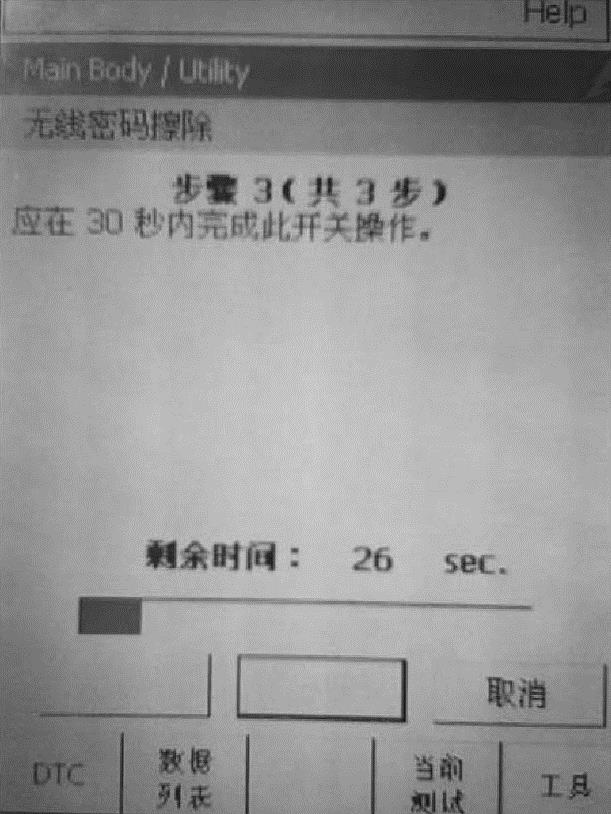

图7⁃38 “无线密码擦除”步骤3

图7⁃39 “无线密码擦除完成”界面

2.登记新遥控器无线密码（遥控器注册）

连接ITⅡ，选择“Main Body”→“工具”→“无线码登记”功能。屏幕显示如图7⁃40所示。确认点火开关已打开，驾驶人侧车门打开，并处于解锁状态。其他车门均关闭。

按“下一步”，屏幕显示步骤1，如图7⁃41所示。

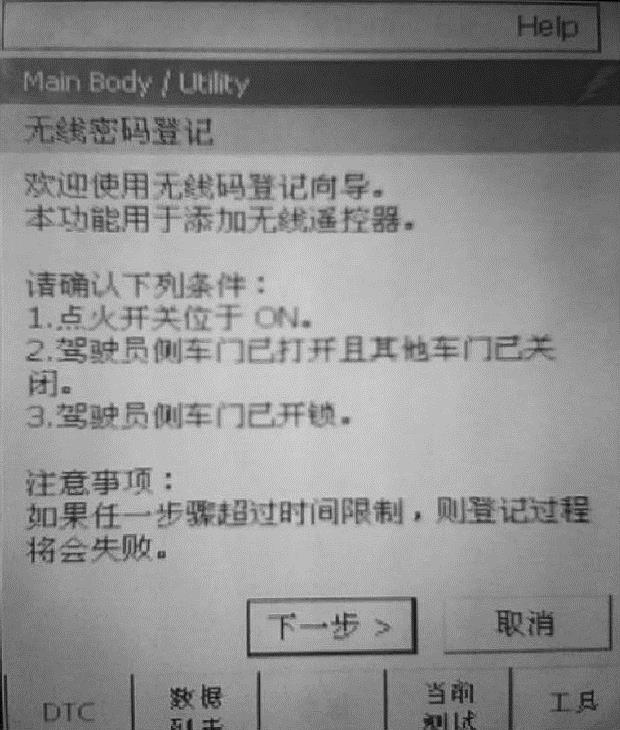

图7⁃40 “无线码登记”向导

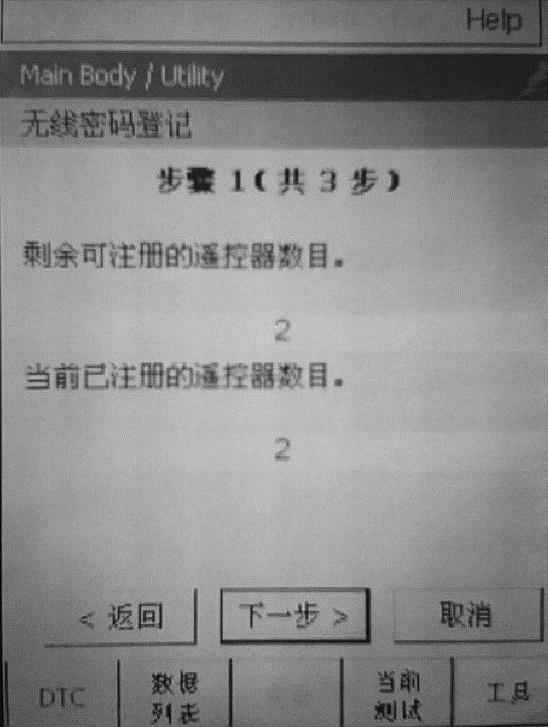

图7⁃41 “无线密码登记”步骤1

按“下一步”，屏幕显示步骤2，如图7⁃42所示。屏幕提示在按“下一步”后30s内，同时按遥控器上的解锁与锁定键并保持1s，然后在3s内按下遥控器上的任一键1s。

按“下一步”，屏幕显示30s的倒计时，如图7⁃43所示。此时应同时按遥控器上的解锁与锁定键并保持1s，然后在3s内按下遥控器上的任一键1s。

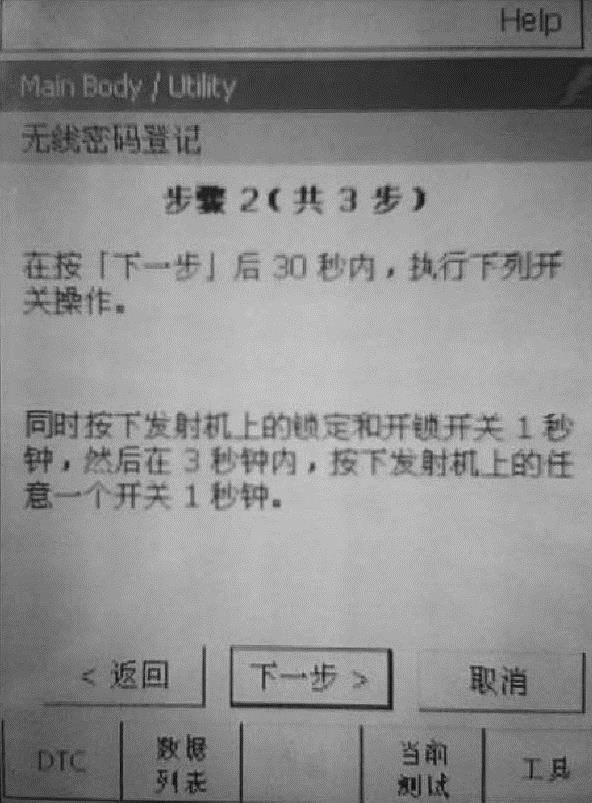

图7⁃42 “无线密码登记”步骤2

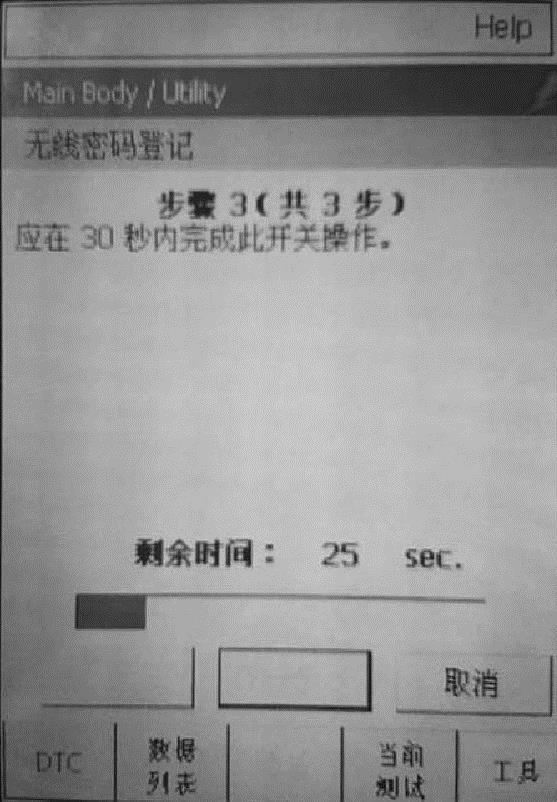

图7⁃43 “无线密码登记”步骤3

完成以上操作后，屏幕显示“无线密码登记已完成”，这时按“下一步”继续注册下一个遥控器，如图7⁃44所示。

按屏幕提示注册下一个遥控器方法与前述相同，如果已注册的遥控器数目达到最大许可数目，屏幕将出现“无线密码登记已完成。登记存储器现已存满所登记的密码。”的提示，如图7⁃45所示。

图7⁃44 “无线密码登记完成”界面

图7⁃45 已注册的遥控器数目达到最大许可数目

执行无线门锁控制操作检查，确认遥控器功能正常。如果无线门锁控制不工作，再次执行注册步骤。

3.不使用专用诊断仪删除旧遥控器无线密码

1）打开驾驶人侧车门，拔出钥匙。

2）在5s内插入并拔出钥匙2次（以拔出结束）。

3）40s内关闭并打开驾驶人侧车门2次（以打开结束）。

4）插入钥匙并拔出。

5）40s内关闭并打开驾驶人侧车门2次（以打开结束）。

6）插入钥匙。

7）关闭所有门。

8）以1s的间隔转动点火，将点火开关“LOCK”位置转到“ON”来选择设定模式，如图7⁃46所示。

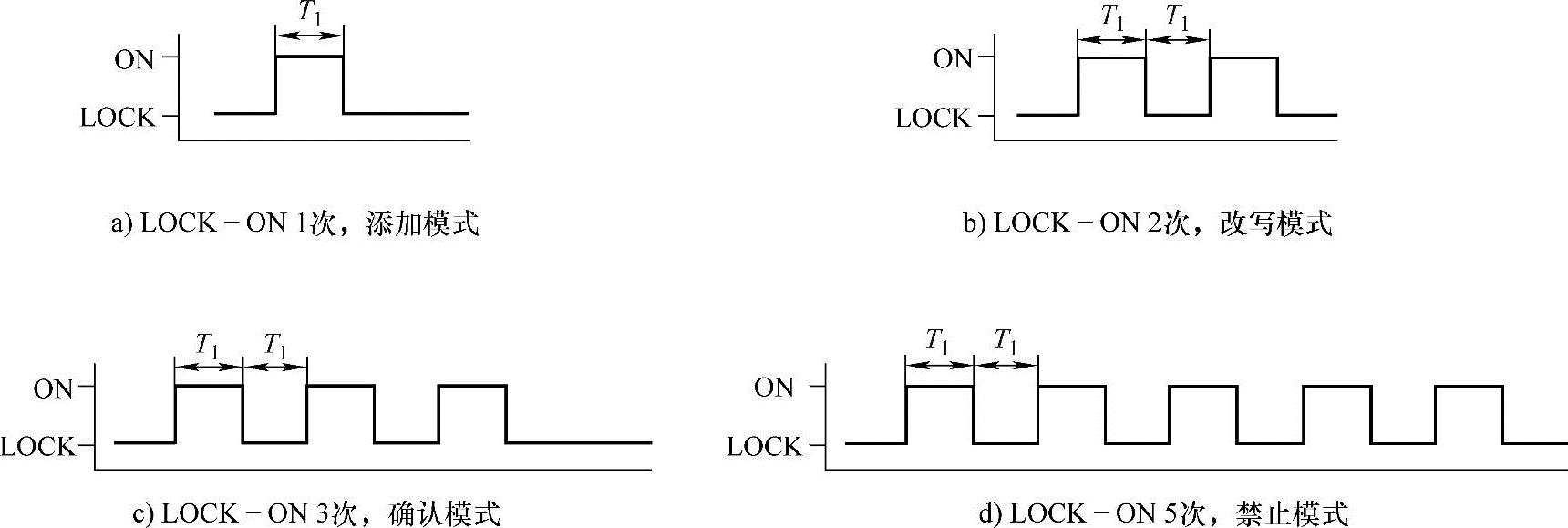

图7⁃46 以点火开关由“LOCK”位置转到“ON”的次数来选择遥控设定模式（T₁：约1s）

说明：当注册新的识别码时，添加模式用来保留已注册的代码。添加发射器时用此模式。如果已注册代码的数量超过了6个，以前注册的代码会从第一个注册的代码开始，按顺序相应地删除。

改写模式用于删除所有以前注册的代码，并且只注册新的识别码。当更换新的发射器或车门控制接收器时，使用此模式。

确认模式用于确认在添加识别码注册前已经注册了多少识别码。

禁止模式用来删除所有已注册编码并取消无线门锁功能。发射器遗失时用此模式。

必须按顺序连续执行下列9）～14）所有注册步骤。

需要注意的是：

在确认模式下，注册了每个识别码，LOCK-UNLOCK（锁定-解锁）操作将发生一次。如果注册了两个识别码，LOCK-UNLOCK（锁定-解锁）操作将发生两次。

在确认模式和禁止模式下，LOCK-UNLOCK（锁定-解锁）操作响应发生一次，注册步骤将结束。

9）取出钥匙。

10）注册新的识别码（添加模式或改写模式）：45s内同时按下发射器开关上的LOCK-（锁定）和UNLOCK（解锁）开关1᥊0～1᥊5s。

然后按下两个开关中的一个超过1᥊0s。

在释放发射器开关后5s内，如果发射器识别码注册正确完成，将自动执行一次LOCK_- UNLOCK（锁定-解锁）操作。

在LOCK-UNLOCK（锁定-解锁）操作执行两次时，识别码注册失败。从头开始再次执行注册步骤。

11）如果多个发射器需要注册，则在先前注册后45s内，重复步骤10）。

12）如果设定成功，中控锁上和开启一次。

13）不成功中控开启锁上两次。

14）打开驾驶人侧车门，完成设定。

注意：

一次可以注册6个识别码。即使只满足下列条件中的一个，注册模式将结束：识别码注册后经过了40s；任一车门打开；钥匙插入点火钥匙筒；已注册了6个识别码。
