利用诊断仪分析故障的数据流和主动测试功能

2023-09-22 理论教育版权反馈

【摘要】：表73为丰田卡罗拉轿车在测试仪上的车身电子控制系统中显示的部分数据流。图729为使用丰田专用诊断仪读取丰田汉兰达车辆的主车身系统中与门锁相关的数据。图729 丰田汉兰达车辆主车身系统中与门锁相关的数据流图730 丰田汉兰达门锁控制系统的动作测试如进入“MainBody”系统，选择“主动测试”功能，选择“DoorLock”，进入测试。

利用智能测试仪的数据表，可以在不拆卸任何零件的情况下，读取开关、传感器、执行器和其他项目的数值。在故障排除过程中，应先读取数据表可以节省时间。

表7⁃3为丰田卡罗拉轿车在测试仪上的车身电子控制系统中显示的部分数据流。

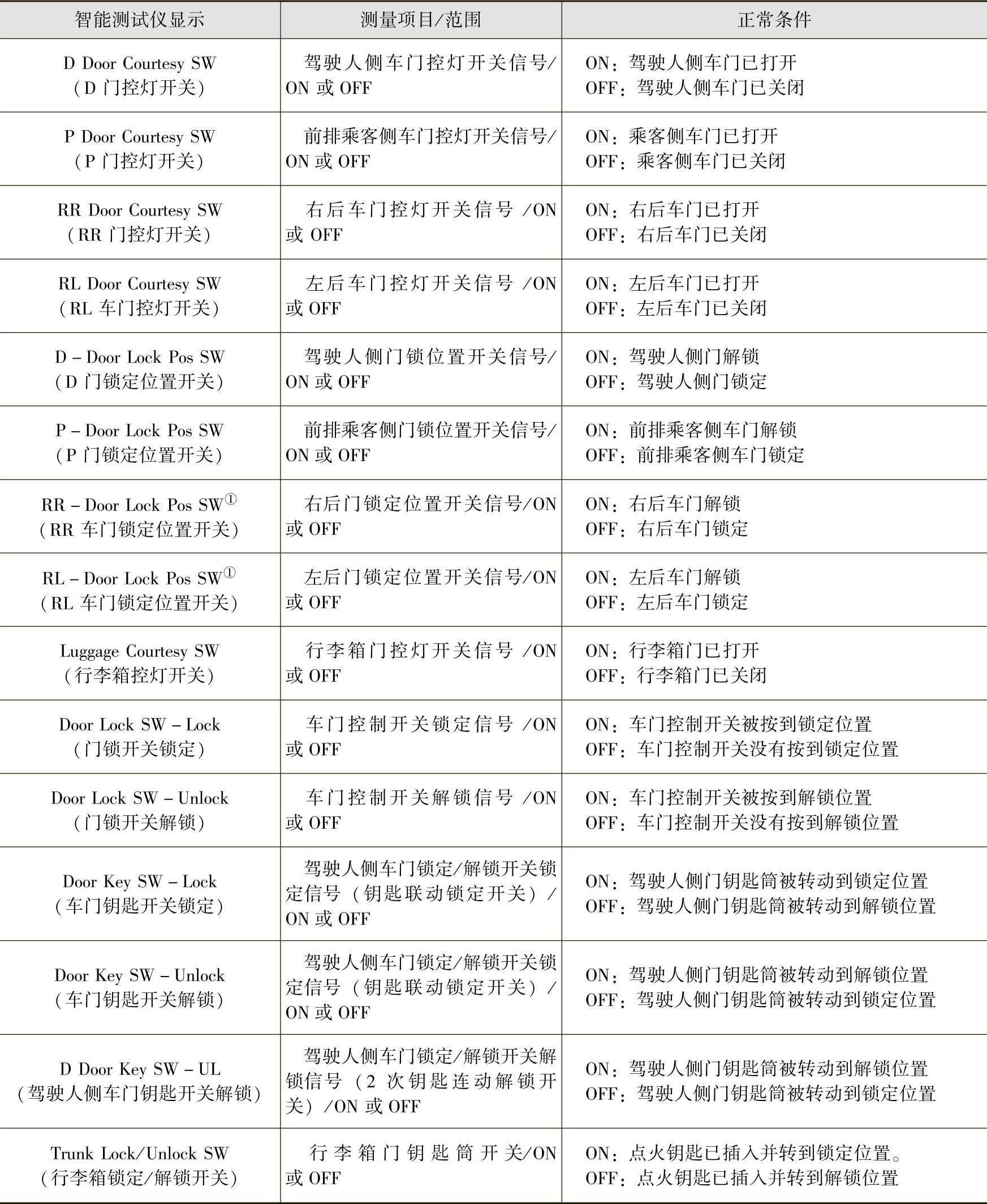

表7⁃3车身电子控制系统中显示的部分数据流

①带智能进入和起动系统，带防盗系统时不带智能进入和起动系统。

图7⁃29为使用丰田专用诊断仪读取丰田汉兰达车辆的主车身系统中与门锁相关的数据。

使用诊断仪一般除可通过数据列表来读取开关、传感器、执行器和其他项目的数值外，通常还可以在不拆卸任何零件的情况下，操作继电器、执行器及其他项目，即进行主动测试。

在故障排除过程中，先进行主动测试可以节省时间。通常，主动测试过程中可显示数据表。

图7⁃30为丰田汉兰达的门锁控制系统动作测试的相关操作。

图7⁃29 丰田汉兰达车辆主车身系统中与门锁相关的数据流

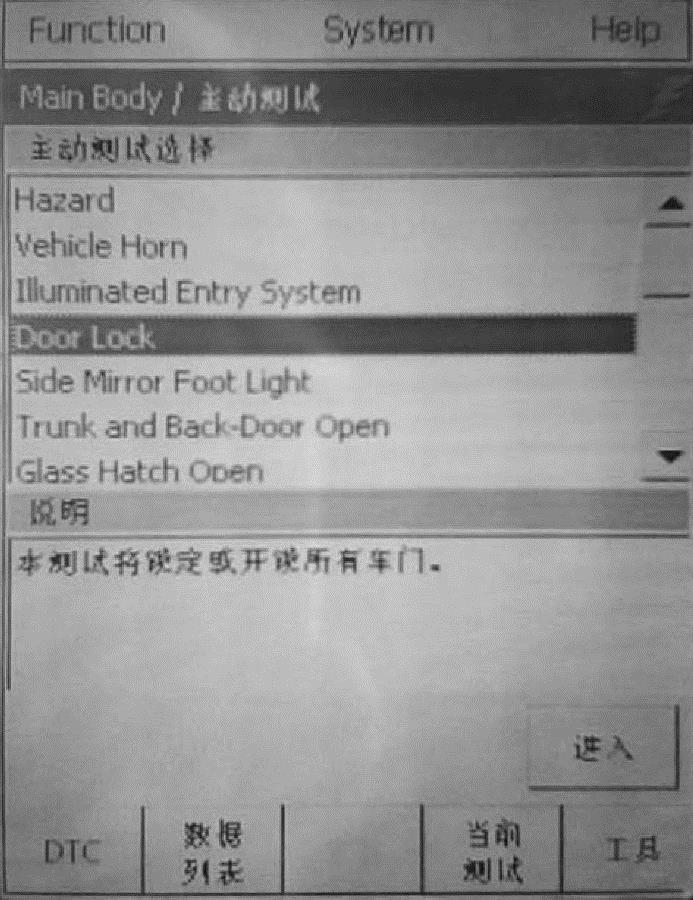

图7⁃30 丰田汉兰达门锁控制系统的动作测试

如进入“MainBody”系统，选择“主动测试”功能，选择“DoorLock”，进入测试。观察各车门门锁电动机是否动作及诊断仪数据流中各门锁位置开关的变化，如图7⁃31所示。

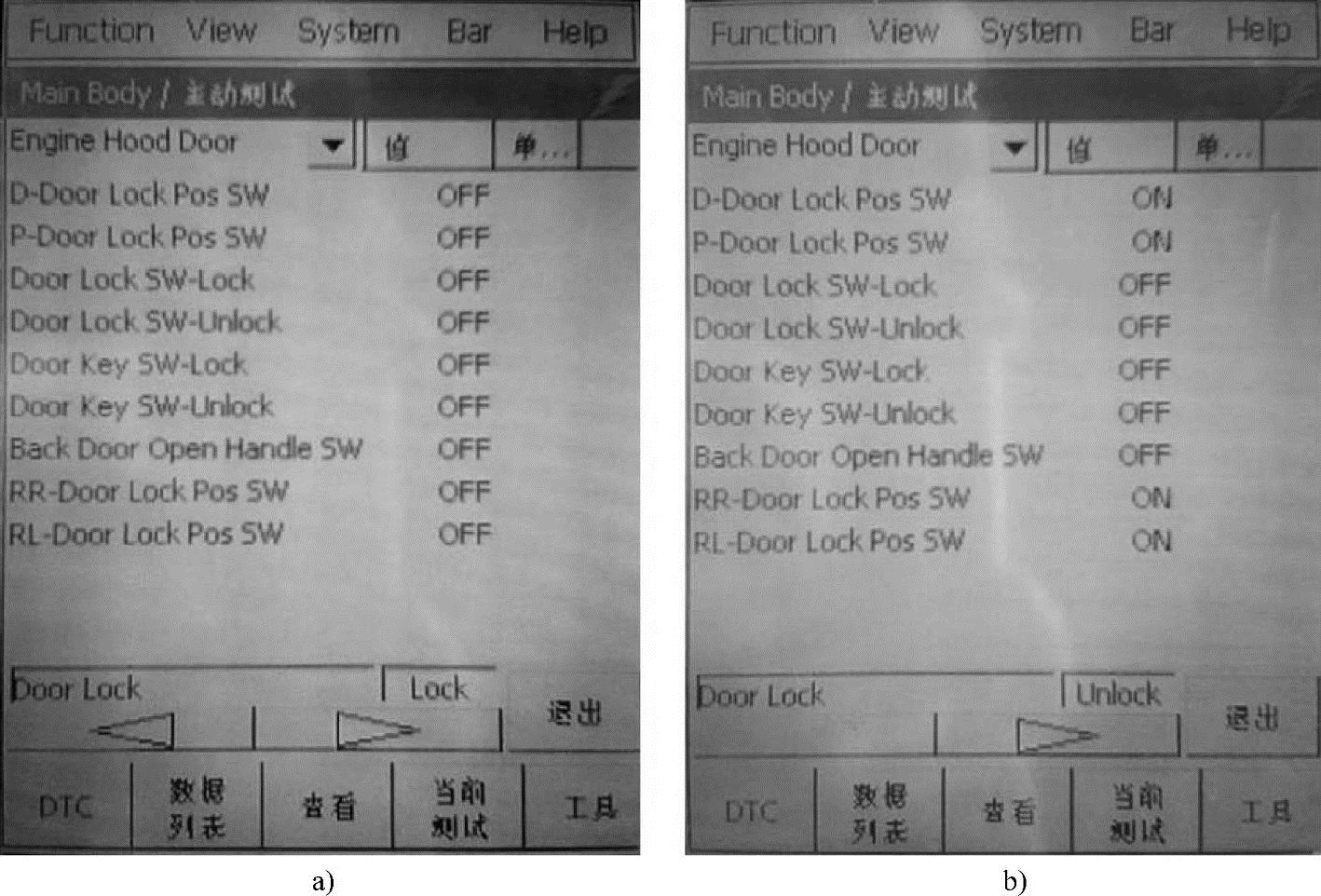

图7⁃31 各车门门锁电动机及各门锁位置开关的变化

图7⁃31a中数据显示4个车门门锁位置开关是断开的，即车门未锁定。

当进入“Lock”后，各车门门锁上锁，各位置开关变为“ON”，如图7⁃31b中所示。

注意：为防止钥匙反锁车内，必须在驾驶人侧车门窗开启时执行检查。
