1.遥控门锁控制系统的功能

目前汽车的遥控门锁控制系统一般为无线电门锁遥控系统。遥控门锁控制系统的一般组成如图7⁃19所示。无线电门锁遥控系统是一个从发射器发送信号的系统，此发射器可以是钥匙内装型的，也可以是钥匙座型的，它即使离开车辆有一段距离，也能用来锁定/解锁车门。车子的车门控制接收器接收此发射器发出的信号，并将操作信号送到集成继电器。

集成继电器收到操作信号时控制门锁电动机。除这一功能外，集成继电器有自动锁定功能、重复功能、应答及其他功能。

无线电门锁遥控系统的功能根据车型、等级和地区有所不同。如图7⁃20所示，无线电门锁遥控系统有以下功能。

（1）所有车门的锁定/解锁功能按发射机的LOCK开关UNLOCK开关，对所有车门锁或开锁。

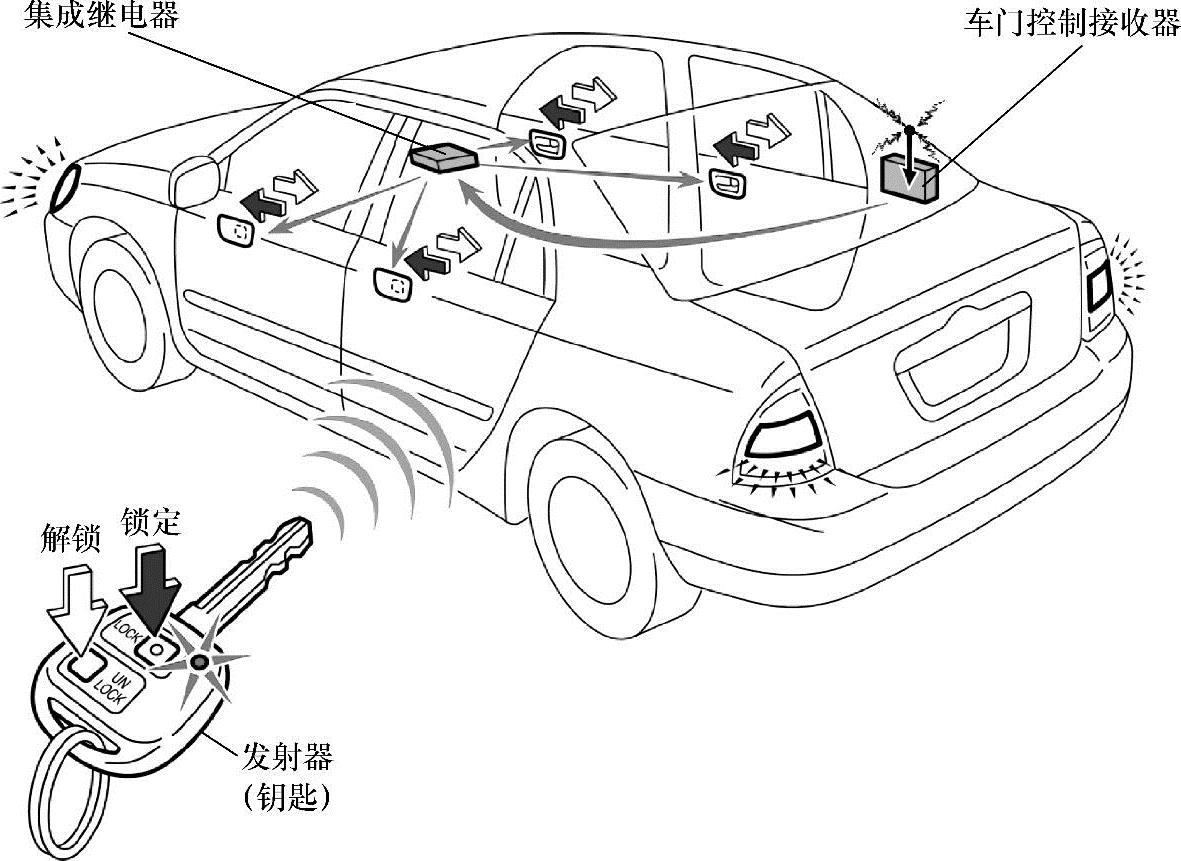

图7⁃19 遥控门锁控制系统的一般组成

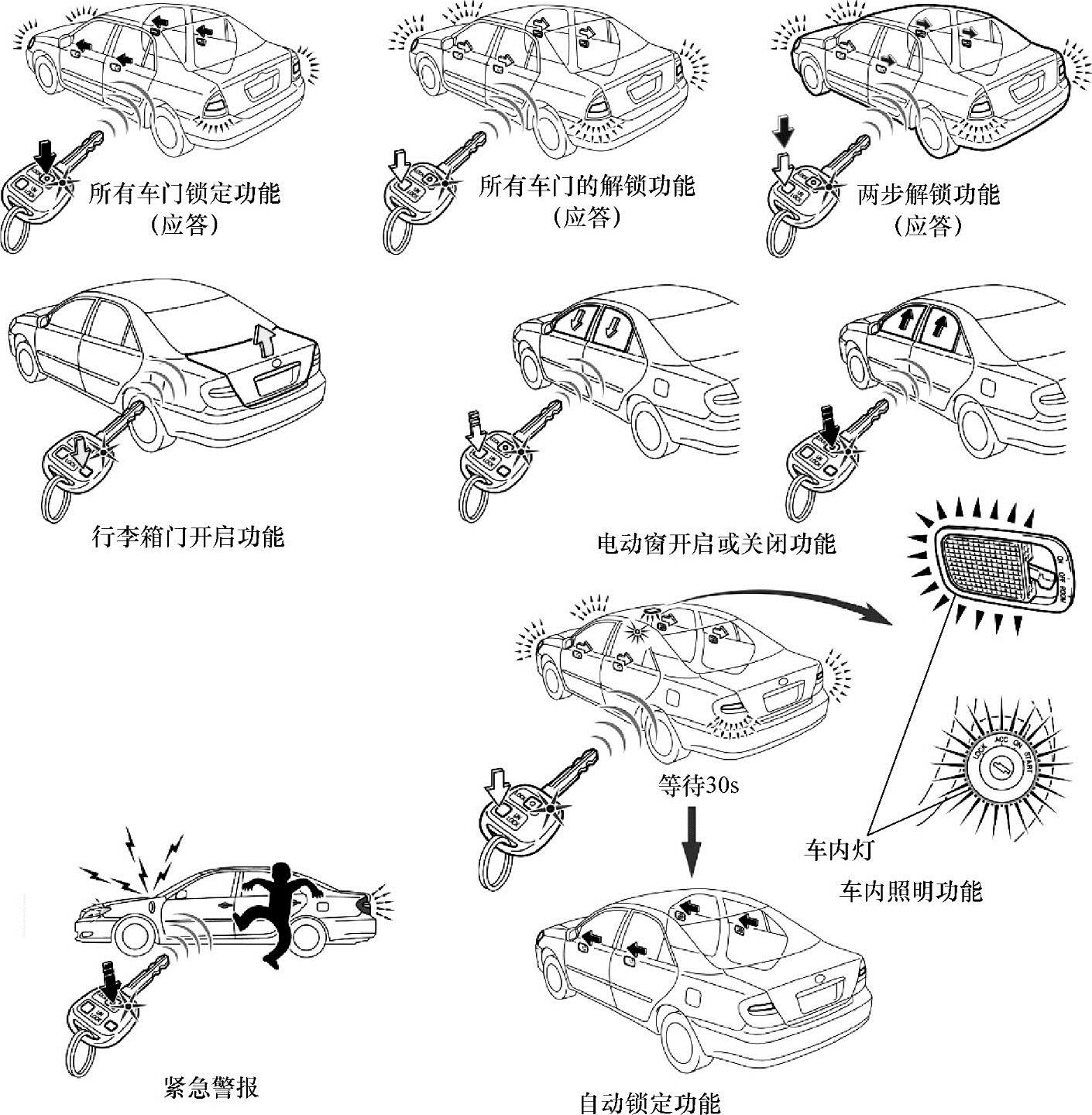

图7⁃20 无线电门锁遥控系统的功能

（2）两步解锁功能按发射器上的UNLOCK按钮一次，解锁驾驶人侧车门。在驾驶人侧车门解锁后，在3s之内按UNLOCK开关两次，打开所有车门。

（3）应答功能当锁定时，危险警告灯闪光一次，解锁时闪光两次，通知操作已经完成。

（4）发射器操作校验功能按发射器的车门锁定/解锁或行李厢门打开器的开关时，操作指示灯点亮，通知系统正在发射此信号，如果电池用完，此灯不亮。

（5）行李厢门打开功能保持发射器的行李厢门打开开关按住超过大约1s，打开行李厢门。

（6）电动车窗开/关的功能钥匙插入点火开关锁芯时，如果按下车门锁定/解锁开关长于2.5s，所有的车门窗可以关闭或打开。当开关按住时，电动车窗的开/关操作继续进行，当开关不按时，操作停止。

一些车型没有关闭功能。

（7）紧急警报功能按住发射器的门锁或紧急开关长于2～3s，将触发防盗系统（扬声器发出声音、前照灯、尾灯和危险灯闪光）。

（8）内部照明功能在发射器对车门开锁的同时，内部灯光打开大约15s。

（9）自动锁定功能如果用发射器开锁后30s之内，没有车门被打开，所有车门被锁止。

（10）重复功能当发射器进行锁定操作时，如果某一车门没有锁上，组合继电器将1s后输出一锁定信号。

（11）车门虚掩报警功能如果有一车门开着或虚掩着，按发射器的门锁开关将致使无线电门锁蜂鸣器发声大约10s。

（12）安全功能在来自发射器的无线电波的某一部分中有按照某一固定规律变化的滚动代码。当车门控制接收器收到来自发射器的信号时，接收器先储存此滚动代码，当接收器收到下一个无线电波时，接收器将此代码与车辆自身的代码进行核对，这样可以提高安全性。

为了防止车窗开着时用一棒或等同物在门玻璃和门框之间的空间操纵门锁控制开关（手动操纵）而打开此门，用发射器（包括自动锁定功能）执行的锁定操作将设置门锁的安全功能，禁止通过车门控制开关（供手工操作用）来进行开锁操作。

（13）发射机识别密码注册功能在EEPROM中能注册（写和存储）4个发射器识别密码，此EEPROM包括在车门接收器中。在重写识别密码、核查注册代码或丢失发射器时，可以擦掉代码并使无线电门锁遥控功能无效。

2.遥控门锁控制系统的组成

无线电门锁遥控系统包括下列部件，如图7⁃21所示。

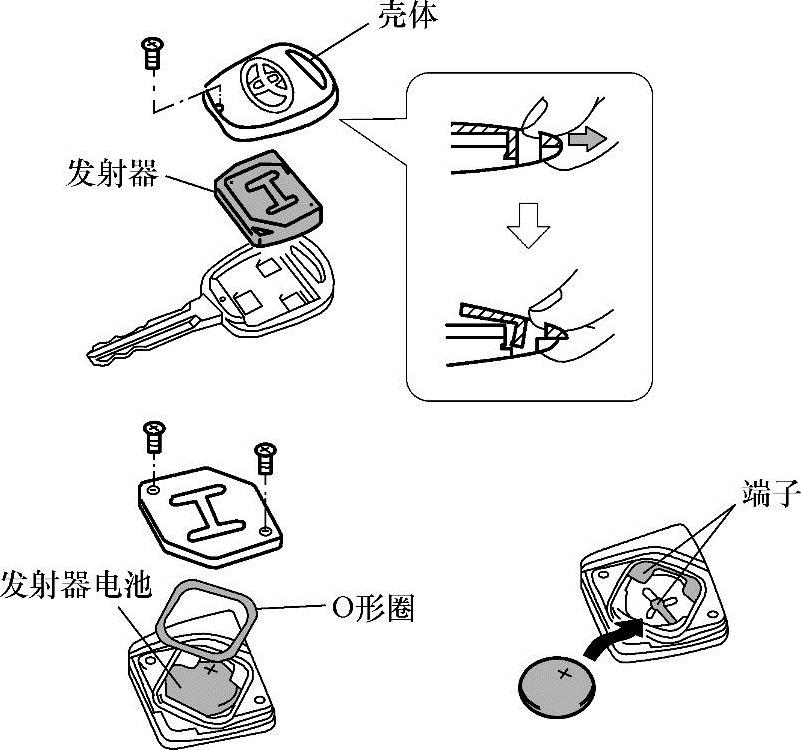

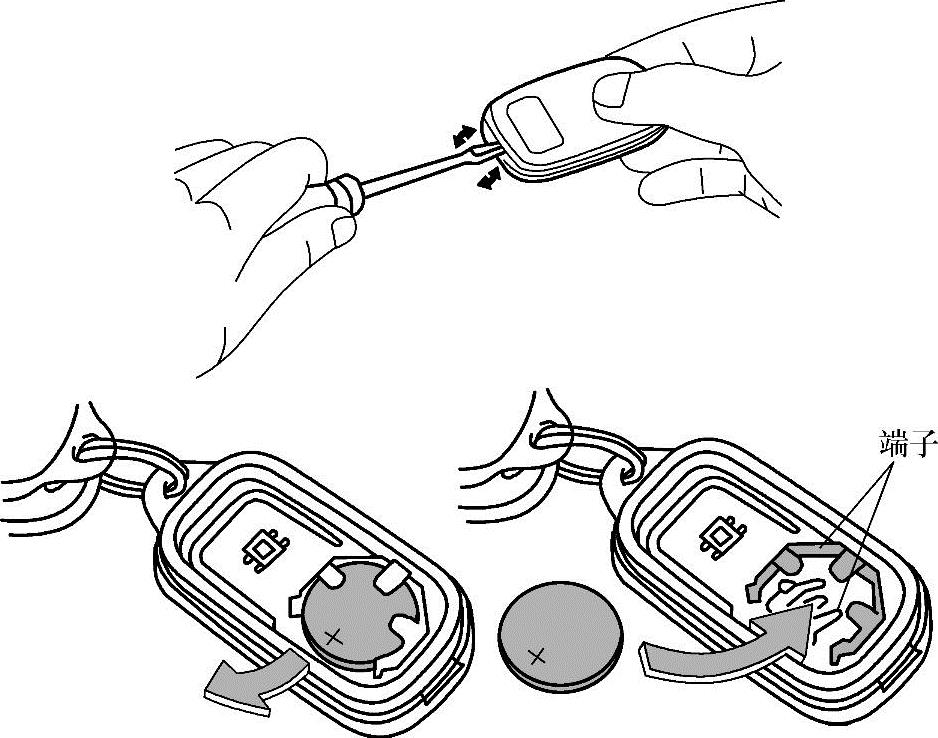

（1）发射器发射器用锂电池操作。当按开关时，它将信号变成无线电波信号发送到车门控制接收器。发射器有钥匙内装型和钥匙座型。

提示：发射器发射的无线电波（信号）的频率范围为300～500MHz，国家不同，频率不同（老型号发射机的频率为30～70MHz）。

（2）车门控制接收器车门控制接收器接收来自发射器的信号，并将操作信号传输到成继电器。

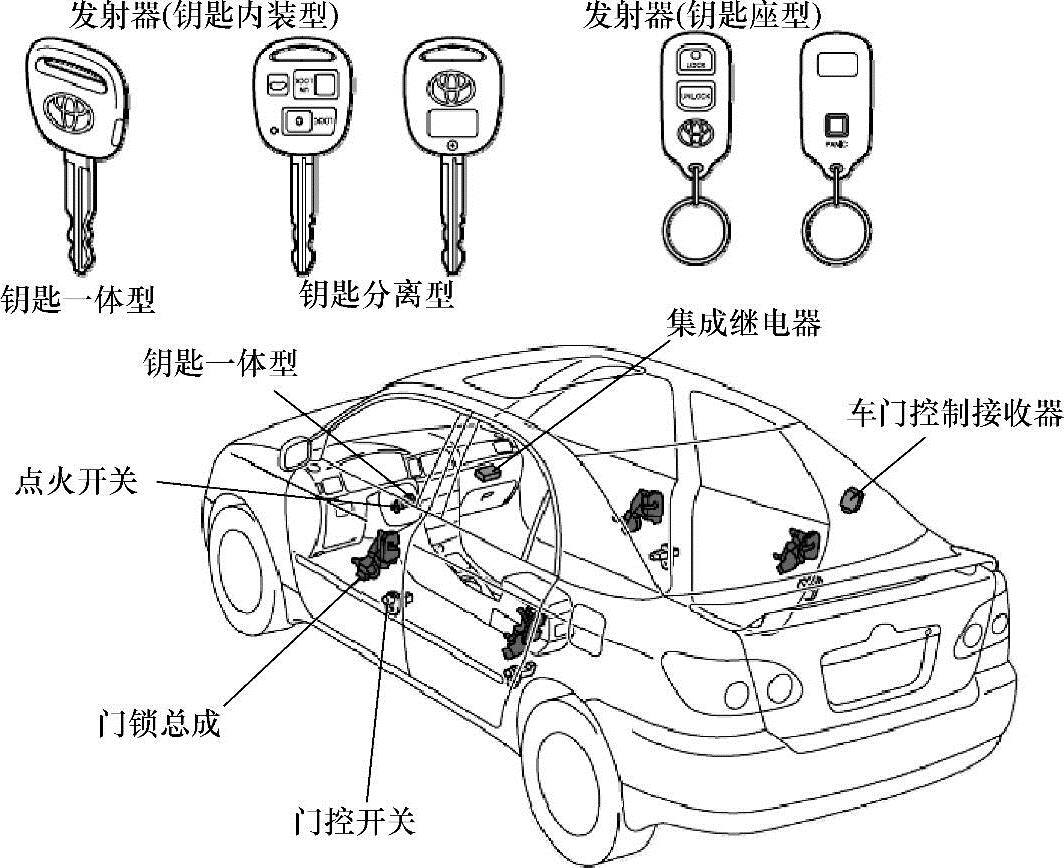

图7⁃21 无线电门锁遥控系统主要部件

（3）集成继电器集成继电器根据各开关来的输入信号检测运行情况，并按照来自车门控制接收器的操作信号向门锁装置输出锁定/解锁信号。

（4）钥匙解锁警告开关钥匙解锁警告开关检测是否有钥匙插入点火开关锁芯中。

（5）点火开关

（6）门控开关

（7）门锁装置（内装门锁控制电动机）

3.遥控门锁控制系统的工作原理

现以图7⁃21所示的丰田某车型为例说明遥控门锁控制系统的工作原理。

（1）所有车门的锁定/解锁操作

1）传送和判断操作。当钥匙没有被插入点火开关锁芯中，并且所有门都关闭着，当按下发射机的锁定/解锁开关时，车辆自己的识别密码和功能码便被发送出去。当车门控制接收器收到这些代码时，控制接收器中的CPU开始核对和判断。如果接收器识别出收到的本车识别代码是车门锁定/解锁，便将车门锁定/解锁信号输出到集成继电器。

识别代码：60位数字码组成滚动码，它通过切换操作和ID代码进行改变。

功能码：4位数字码，指出操作。

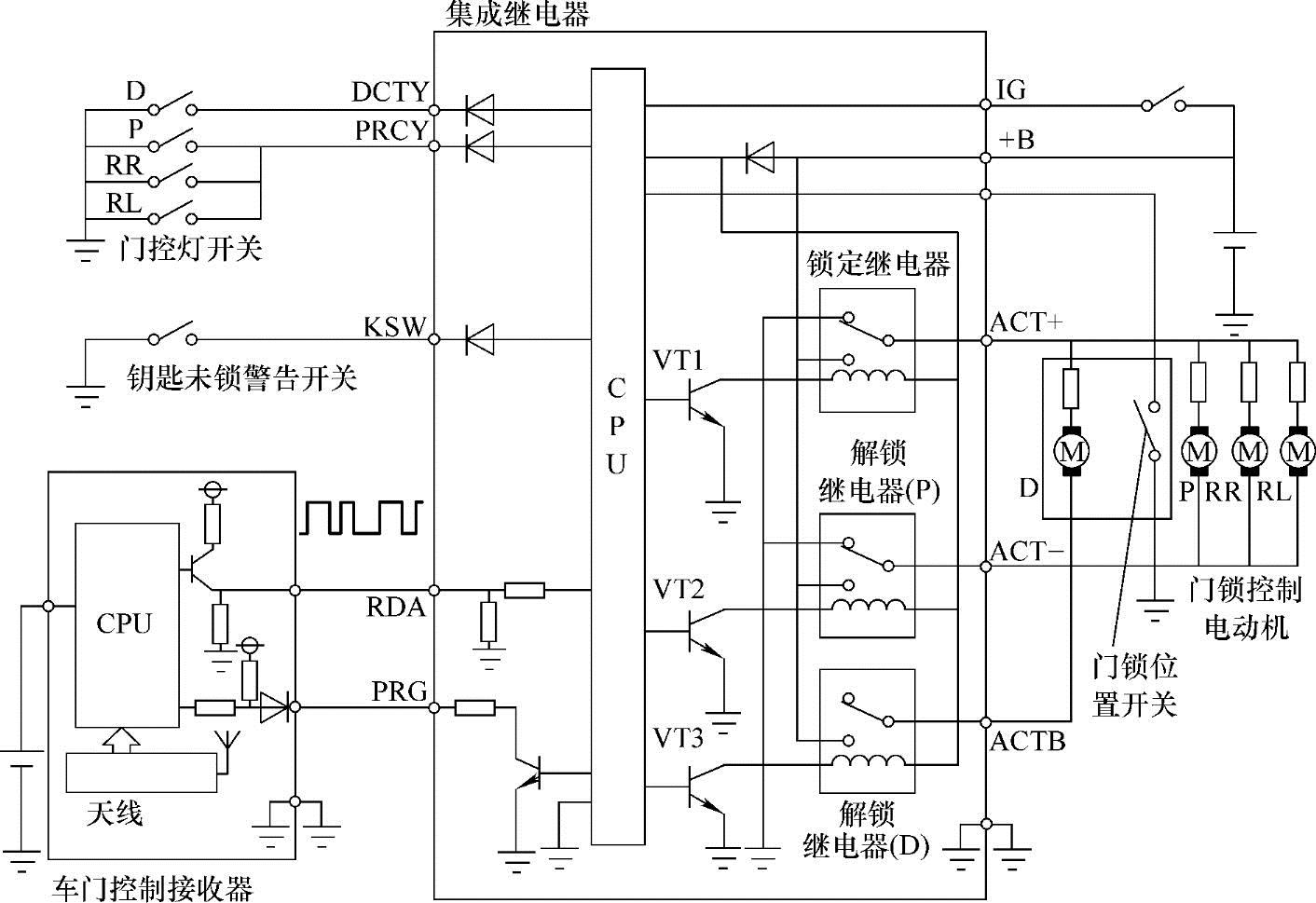

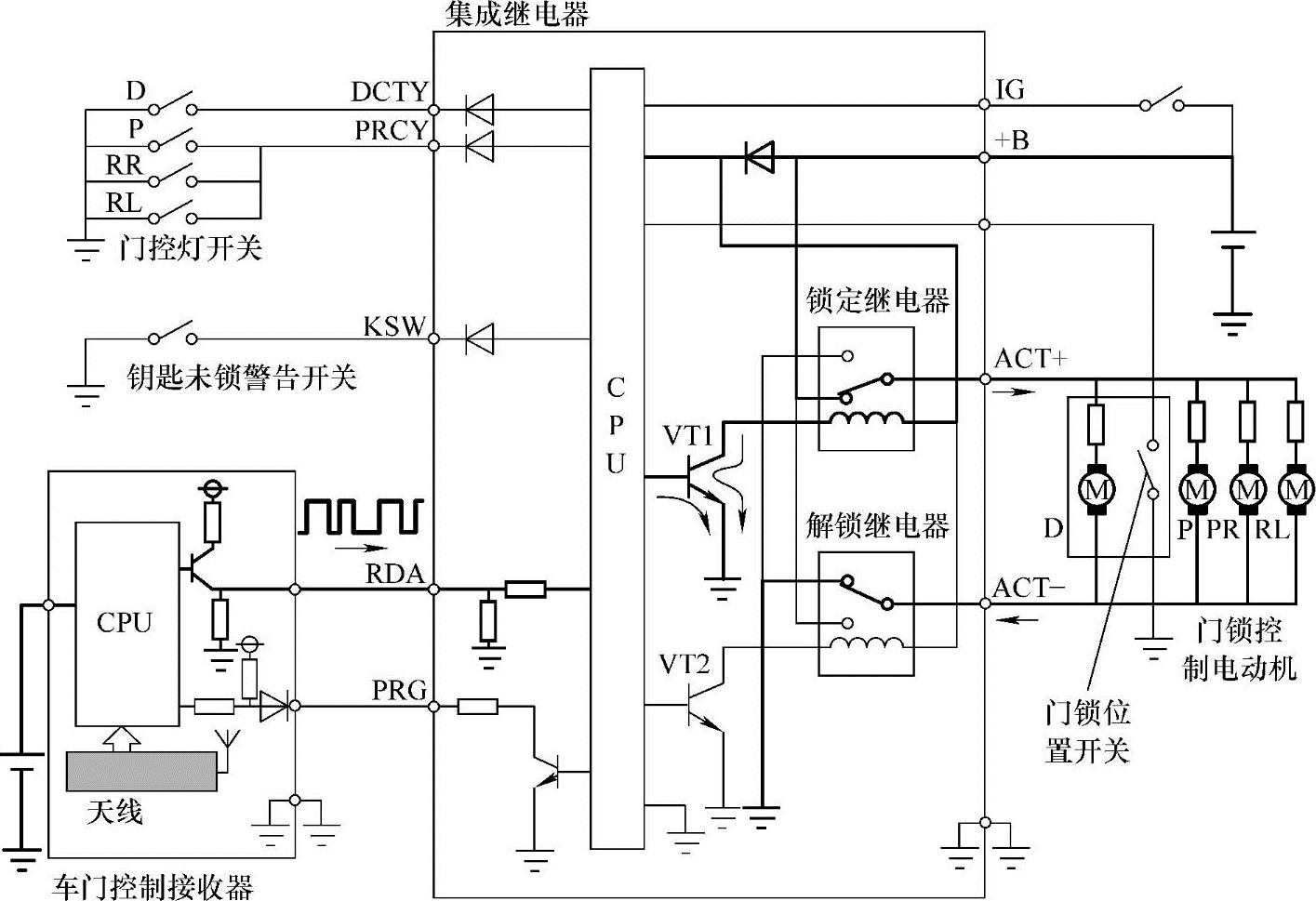

2）在集成继电器侧的操作。当集成继电器收到车门锁定/解锁信号时，它导通VT1/VT2，导致锁定/解锁继电器导通。结果，所有的门锁控制电动机开到锁定/解锁侧。无线遥控锁定所有车门的工作过程如图7⁃22所示。无线遥控解锁的工作过程如图7⁃23所示。

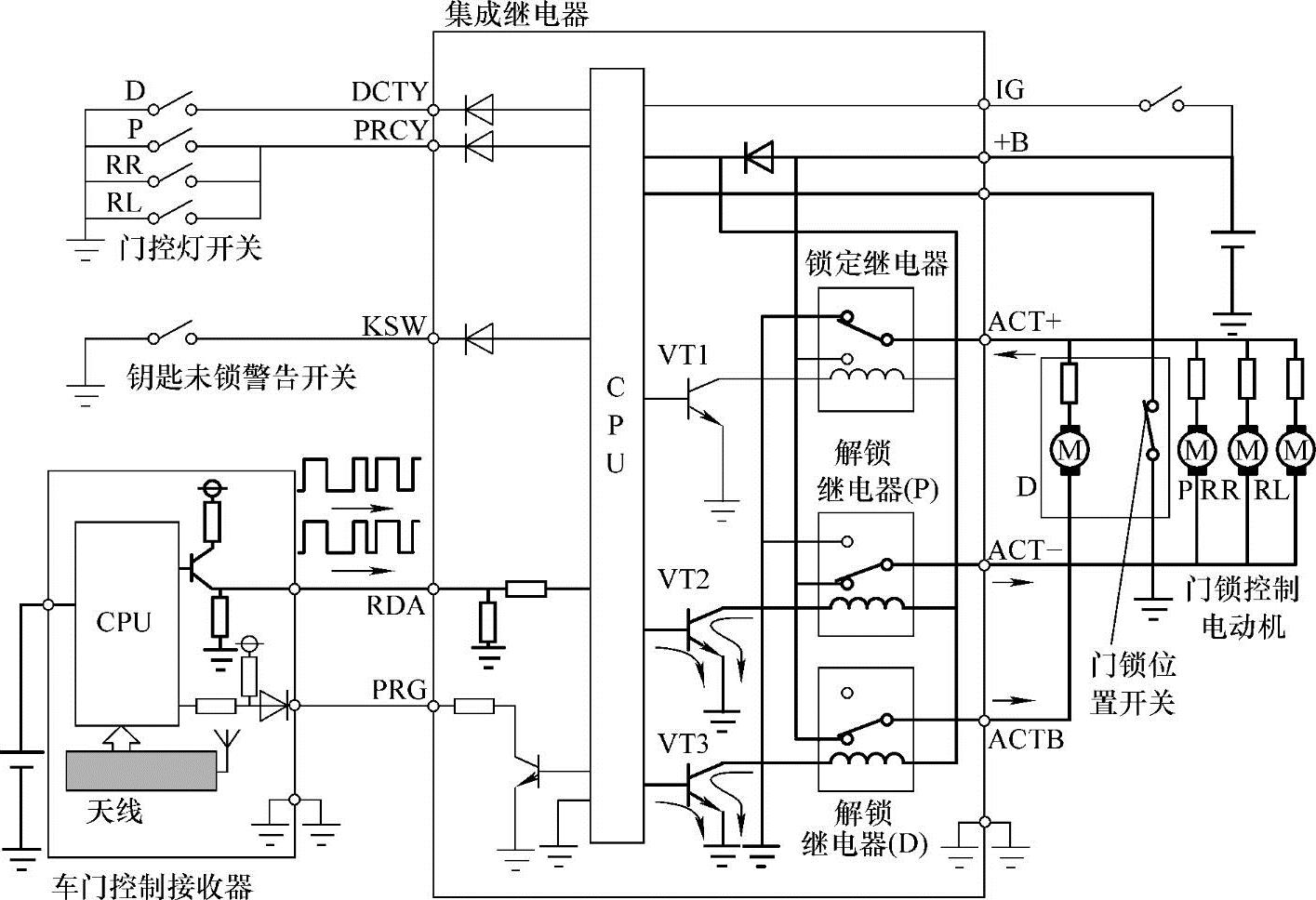

（2）两步解锁操作要执行两步解锁操作，组合继电器中还有包括专用于驾驶人侧车门的开锁继电器（D）和控制开锁继电器（D）的VT3，如图7⁃24所示。

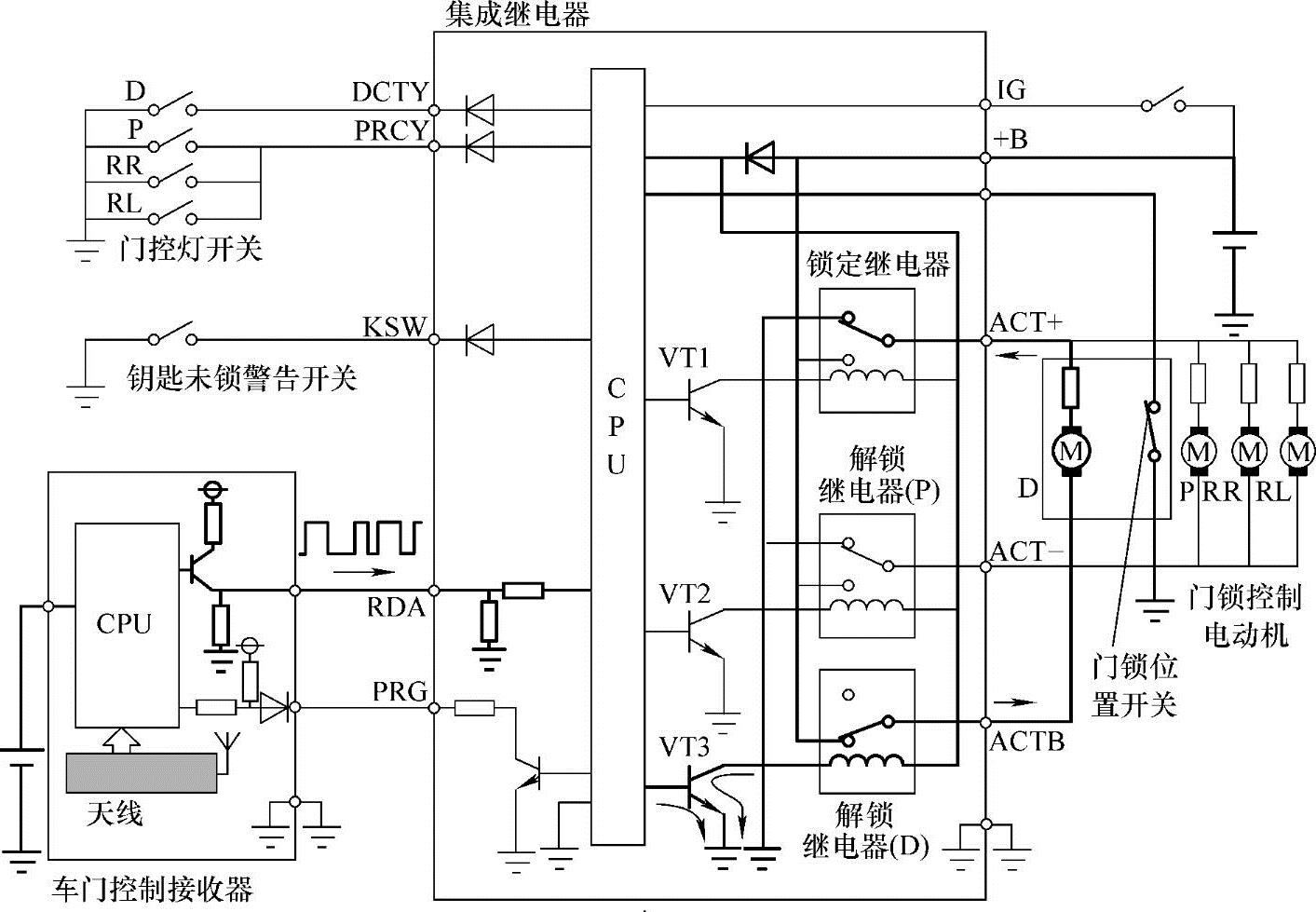

1）当发射器的解锁开关只按下一次时，集成继电器导通VT3和驾驶人侧车门解锁继电器（D），只向解锁方向旋转驾驶人侧门锁控制电动机，如图7⁃25所示。
