图6⁃12、图6⁃13分别为广汽丰田汉兰达的驾驶人侧座椅与前排乘客侧座椅的控制电路。

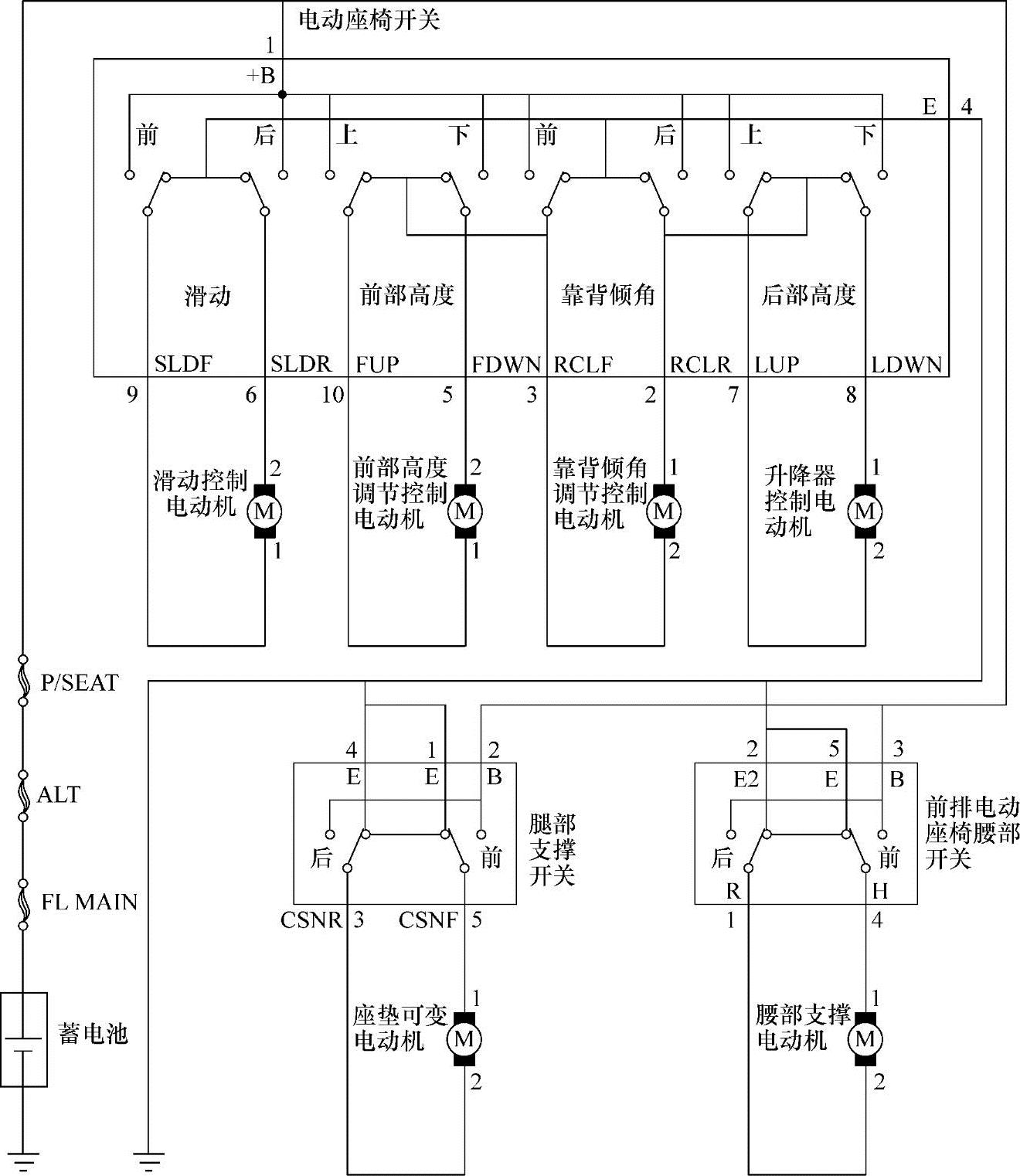

图6⁃12 广汽丰田汉兰达的驾驶人侧座椅的控制电路

控制电路比较简单，电路中主要元件为开关与电动机，无继电器和电脑。检修故障时，若座椅所有功能均失效，应首先检查熔丝，再检查开关的电源与接地电路；若故障只发生在某一功能的某一方向，如操作座椅前后滑动开关时，只能向前调节，则应为开关不良；若故障发生在某一功能的全部，如既不能向前滑动也不能向后滑动，则应依次检查电动机、开关和线路。

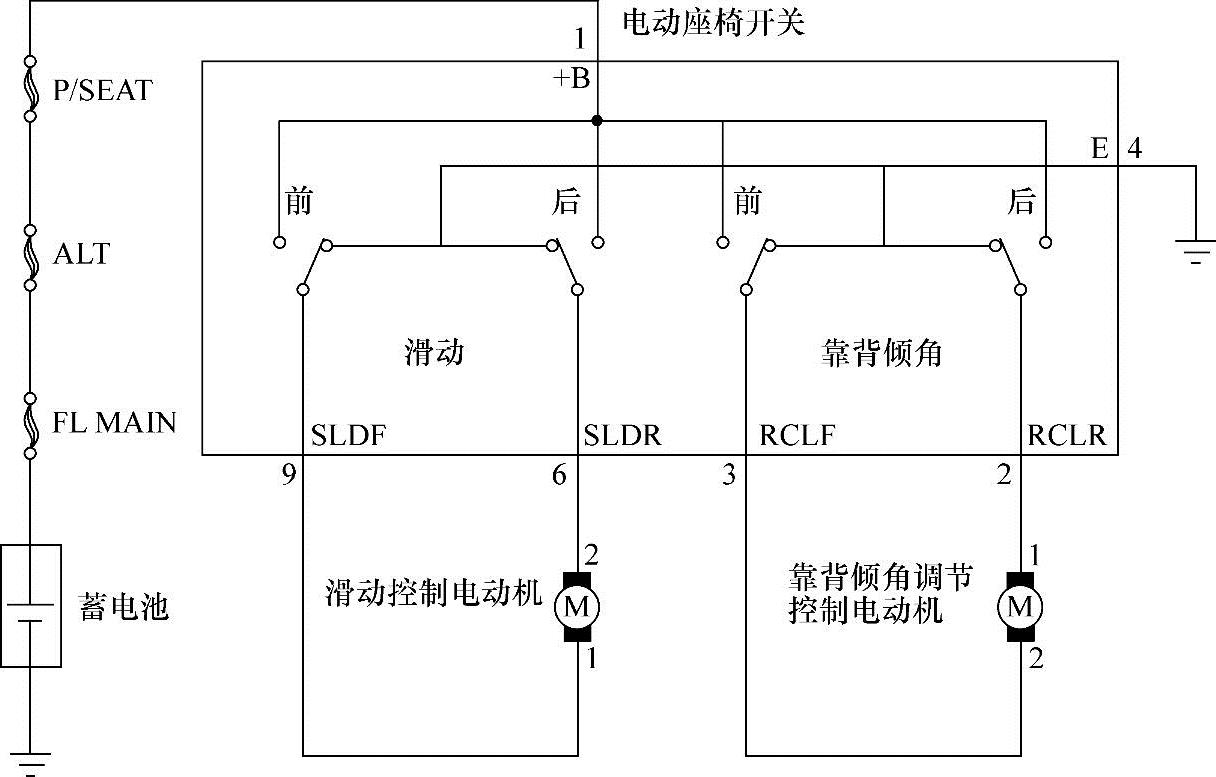

图6⁃13 广汽丰田汉兰达前排乘客侧座椅的控制电路

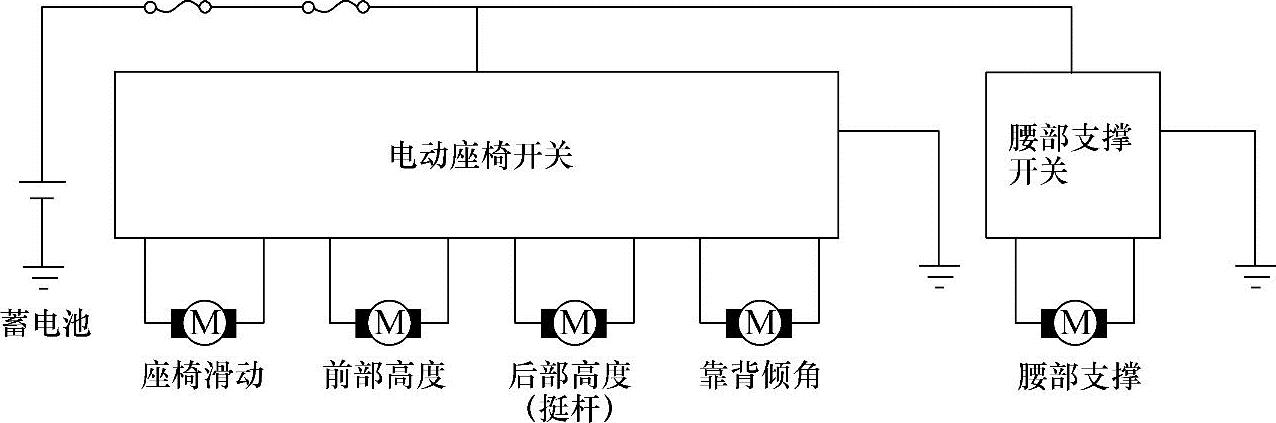

故障诊断时，可画出系统的电路示意图，如图6⁃14所示为雷克萨斯GS450电动座椅系统（不带存储系统）电路示意图，不必详细画出开关的内部原理图，仍对人们诊断故障有很大的指导意义。

图6⁃14 雷克萨斯GS450电动座椅系统（不带存储系统）电路示意图

对于带有存储系统（也称有记忆功能）的电动座椅系统来说，了解它的电路结构示意图就显得更为重要了，图6⁃15所示为雷克萨斯GS450电动座椅系统（带存储系统）电路示意图。

图6⁃15 雷克萨斯GS450电动座椅系统（带存储系统）电路示意图

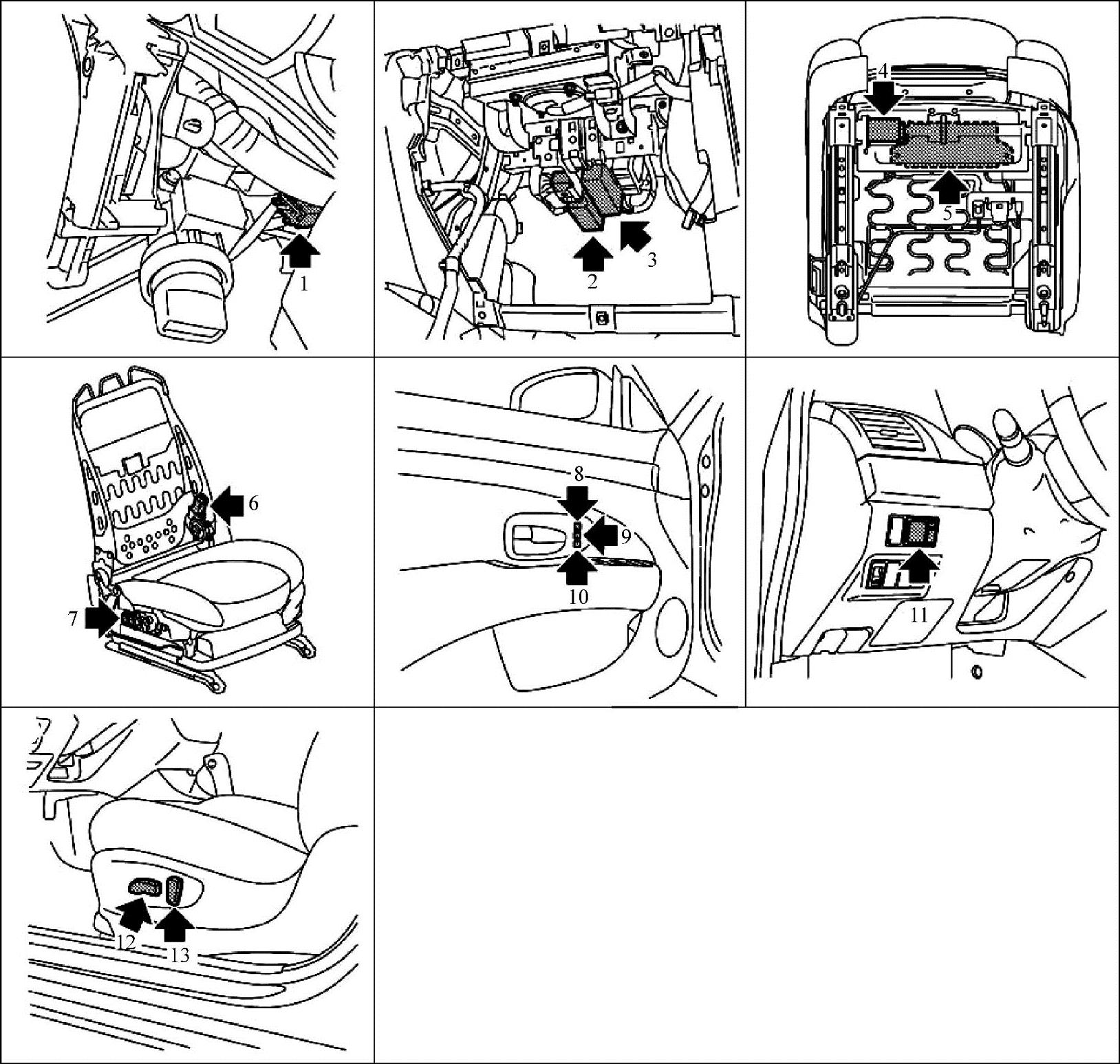

图6⁃16所示为东风日产轩逸的驾驶位置自动调整装置（电动座椅控制系统）的零部件和线束插头位置，熟悉并严格按手册、电路图查找各种车型各系统的零部件和线束插头位置是非常重要的。

图6⁃16 东风日产轩逸的驾驶位置自动调整装置零部件和线束插头位置

1—钥匙开关和点火旋钮开关插头M25 2—BCMM65、M66、M67 3—驾驶位置自动调整装置控制单元M134、M135（拆下杂物箱总成观察） 4—滑动电动机B505 5—驾驶人侧座椅控制单元B503、B504 6—倾斜电动机B506 7—升降电动机B508 8—座椅记忆开关D12的设置开关 9—D12记忆按钮1 10—D12记忆按钮2 11—车门后视镜遥控开关M7 12—电动座椅开关B502的滑动和升降开关 13—B502的倾斜开关

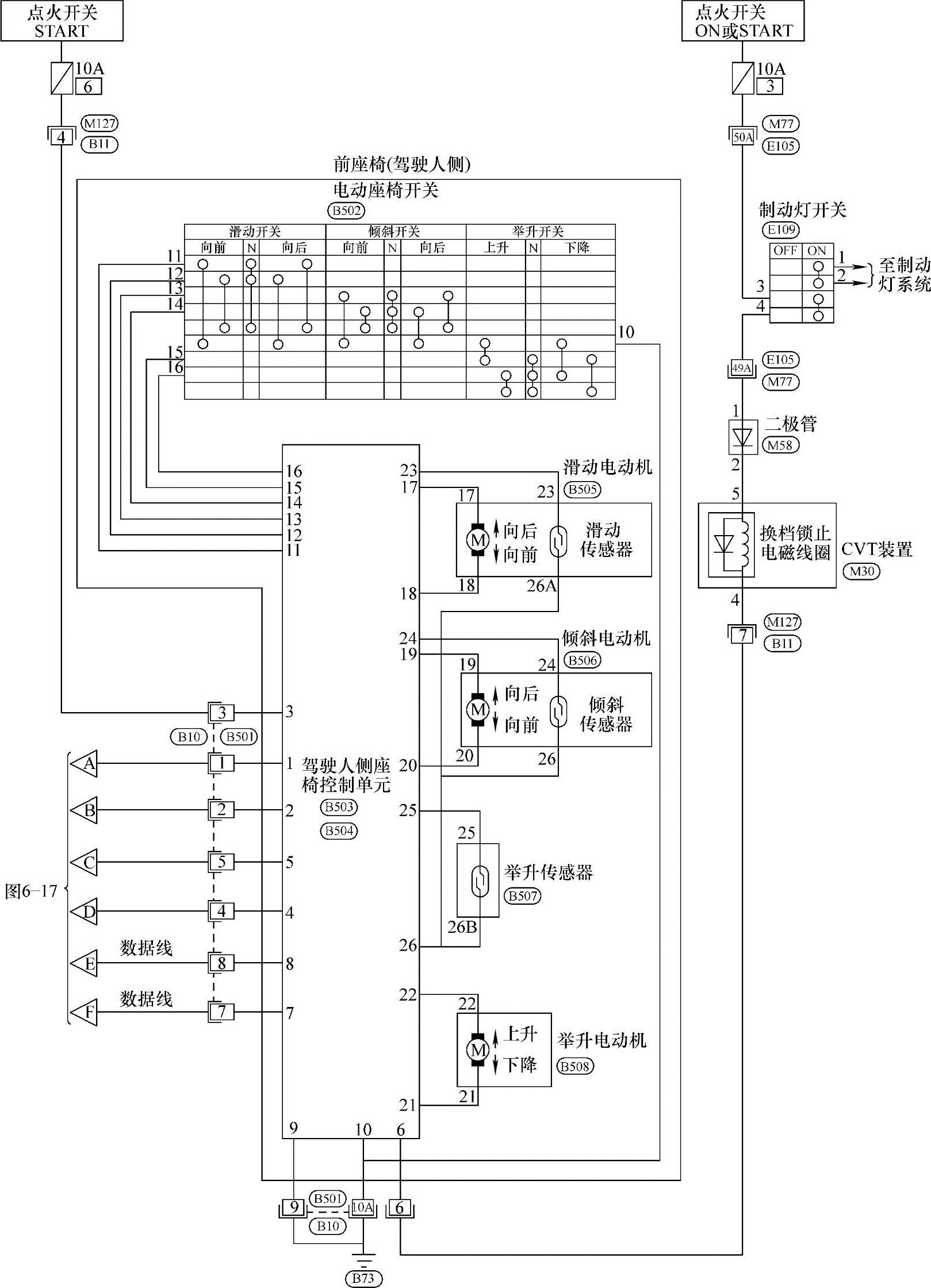

东风日产轩逸的驾驶位置自动调整装置的电路图如图6⁃17、图6⁃18所示。

通常车载网络电动座椅系统、电动后视镜控制系统通常均带有记忆功能。现以宝来2003年型轿车驾驶座椅及后视镜记忆功能为例，详细介绍一下带记忆功能的电动前座椅和后视镜的设置及使用方法。宝来轿车驾驶人侧座椅调节开关和记忆钮扣如图6⁃19所示。

功能介绍：通过该系统，座椅和后视镜的调节参数被存储在存储器中，每个记忆按钮（1、2）都可以记忆用于某一个人的不同设置。在更换驾驶人时按下相应的按钮，座椅和后视镜将自动移动到预先设置的位置，后视镜的记忆是指挂倒档时右侧后视镜的位置，以及在其他情况下的左右两侧后视镜的位置，可以与座椅的调节一起被记忆存储，并可通过操纵记忆按钮1、2再现，存储在存储器中不同记忆按钮的调整参数也可以通过操纵遥控钥匙来实现。记忆系统在任何时候都可以用红色设置按钮关闭（按钮低凹时为系统工作状态，按钮凸起时为系统关闭状态），系统被关闭后座椅和后视镜可通过座椅调整开关和后视镜调整开关进行手动调整。

图6⁃17 东风日产轩逸的驾驶位置自动调整装置的电路图1

图6⁃18 东风日产轩逸的驾驶位置自动调整装置的电路图2

设置方法：存储用于正常驾驶时，座椅和后视镜位置的设置方法是：首先打开点火开关，将红色设置按钮4置于工作状态（即低凹位置）；然后按个人的需要调整驾驶座椅位置及两侧后视镜；最后选择一个记忆按钮1或2，按下该按钮并保持3s，直到听到“”一声后，表明该设置已存入存储器中。需要注意的是：每一个按钮上设置的新值都将取代原来的数据；蓄电池断开后，所有已存储的座椅和后视镜设置将丢失；设置的位置可以通过记忆按钮（1、2）来再现，也可通过钥匙上的遥控器实现，遥控器的设置方法将在后面介绍。

图6⁃19 宝来轿车驾驶人侧座椅调节开关和记忆钮扣

1、2、3—记忆功能存储按钮 4—记忆功能开启和关闭按钮 5、6—座椅调节开关

存储用于倒车时的后视镜位置的设置方法是：先打开点火开关，将后视镜调节开关置于右后视镜位置。然后挂入倒档，再按需要调整后视镜位置；最后按下所选按钮并保持3s，直到听见“”一声，表明该设置已存入存储器中。需要注意的是：先进行用于正常驾驶时，座椅和后视镜位置的设置后才能进行此项设置；设置完成后，将后视镜调整开关设于右后视镜位置，这时只要挂入倒档，右后视镜将自动移动到预先设置的位置，以便于倒车时观察右下方的情况；一旦摘掉倒档或将后视镜调整开关从右后视镜处移开，则右后视镜将自动移动到正常驾驶时座椅和后视镜存储的位置；如用正常驾驶时，座椅和后视镜的设置改变了，则用于倒车时的后视镜的设置也要重新设置，否则先前的设置将不起作用；设置的位置可以通过记忆按钮（1、2）来再现，也可通过钥匙上的遥控器实现，遥控器的设置方法将在后面介绍。

遥控钥匙的设置：在进行完用于正常驾驶时座椅和后视镜位置的设置后，将有10s的时间用于遥控钥匙的设置，遥控器的号码将通过CAN总线数据总线从舒适系统控制单元传到座椅调节控制单元J136中。具体设置方法是：先将遥控钥匙从点火锁中拔出，然后按下遥控器上的打开按钮至少1s，直到听见“”一声后，表明遥控器与所选记忆按钮的对应关系已设置完成。

需要注意的是：遥控钥匙和记忆按钮的对应关系在该记忆按钮存储了新的座椅和后视镜设置后仍保留：蓄电池断开后，所有的遥控钥匙和记忆按钮的对应关系被清除；如遥控钥匙与另一个记忆按钮进行了新的设置，则原对应关系将被清除。

使用方法：从安全驾驶的角度考虑，座椅和后视镜设置的激活只能在点火开关关闭的情况下进行。激活用于正常驾驶时座椅和后视镜设置的方法有以下3种：

1）在驾驶人侧车门打开时，快速按下所需的记忆按钮，座椅和后视镜将自动移动到存储的位置。

2）在驾驶人侧车门打开或关闭时，压住所需的记忆按钮直到座椅和后视镜移动到存储的位置。

3）快速按下遥控器上的打开按钮，然后打开驾驶人侧车门，座椅和后视镜将自动移动到与其有对应关系的记忆按钮所存储的位置。

激活倒车时后视镜设置的方法是：先将后视镜调节开关转到右后视镜位置；然后挂入倒档，右后视镜将自动移动到存储的位置。一旦脱出倒档，或将后视镜调节开关从右后视镜位置移开，右后视镜将自动回到正常驾驶时座椅和后视镜的存储位置。
