汽车电动座椅工作情况检查技巧

2023-09-22 理论教育版权反馈

【摘要】：如图611所示，操作电动座椅开关，检查并确认每个座椅功能正常：滑动、前部高度调节、腰部支撑、腿部支撑、升降、靠背倾角调节。3）检查电动座椅各电动机内部的PTC工作情况。注意：应在座椅已安装于车辆中的情况下进行检查；执行以下4个步骤检查各电动座椅功能的最大移动范围。③电流切断后，松开电动座椅开关并等待约60s。

1）检查电动座椅的基本功能。如图6⁃11所示，操作电动座椅开关，检查并确认每个座椅功能正常：滑动、前部高度调节（仅驾驶人侧）、腰部支撑（仅驾驶人侧）、腿部支撑（仅驾驶人侧）、升降（仅驾驶人侧）、靠背倾角调节。

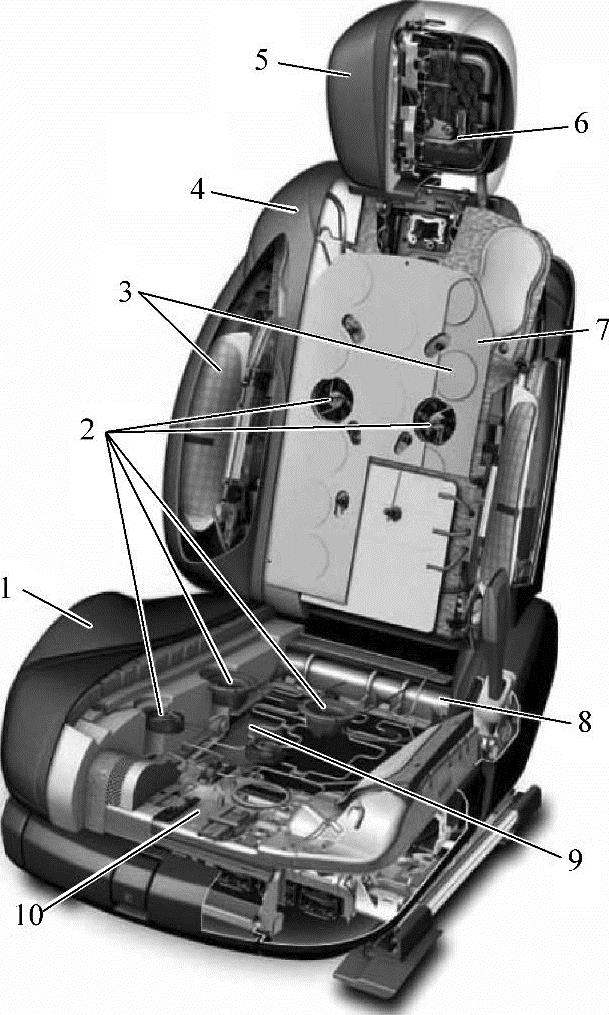

图6⁃10 某奔驰轿车的前排座椅

1—座垫 2—座椅通风电动机 3—气囊袋 4—靠背 5—头枕 6—水平调节机构 7—座椅加热器垫 8—EVO收紧器座椅安全带锁扣 9—座椅调节电动机 10—座垫高度调节机构

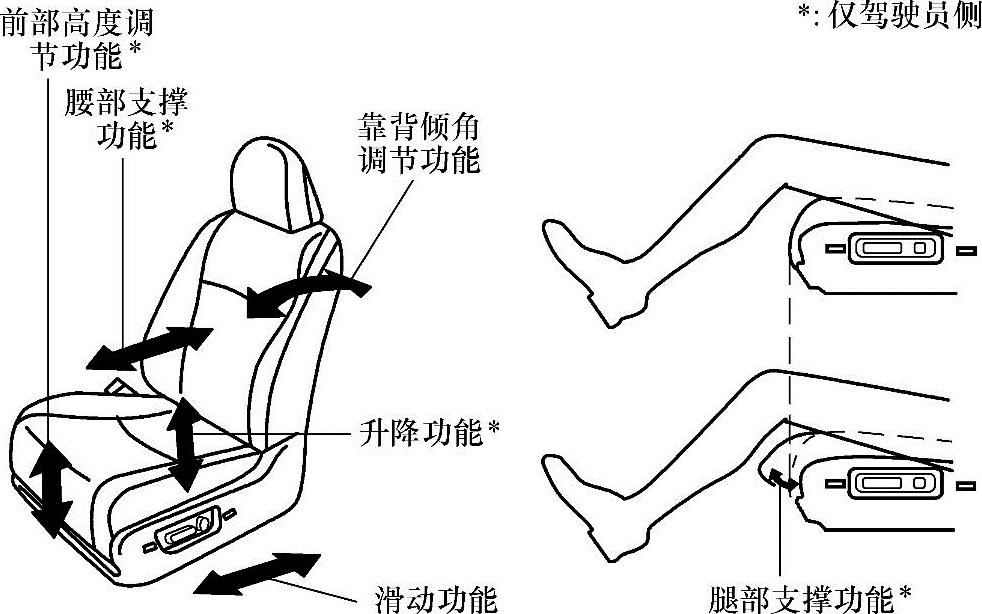

图6⁃11 检查电动座椅的基本功能

2）检查带调节器的前排座椅骨架（滑动、前部高度调节、升降和靠背倾角调节）。

3）检查电动座椅各电动机内部的PTC工作情况。

提示：电动座椅沿一个方向移动到最大位置后，若继续按住电动座椅开关，PTC热敏电阻的电阻就会增加。如果电阻增加超过规定值，则控制器会切断电流以防止短路。

注意：应在座椅已安装于车辆中的情况下进行检查；执行以下4个步骤检查各电动座椅功能的最大移动范围。

①选择电动座椅功能。操作电动座椅开关，移动座椅至某个方向的极限位置，使座椅在此位置保持约60s。

②再次操作电动座椅开关并以和上步操作相同的方向继续移动座椅。测量电流自动切断（电动机声音停止）所经历前的时间。标准时间为4～90s。

③电流切断后，松开电动座椅开关并等待约60s。

④操作同一个电动座椅开关并以相反方向移动座椅。检查并确认电动机工作。

电动座椅各电动机内部的PTC工作情况的检查操作方法基本相同，可分别通过操作各开关按上述步骤操作。
