汽车后视镜电路图故障诊断详解

2023-09-22 理论教育版权反馈

【摘要】：现以2009款雪佛兰科鲁兹车外后视镜控制系统故障为例说明其检查的一般步骤。车外后视镜开关有4个位置：向上、向下、向左和向右。另一侧后视镜控制电路作为双向后视镜电动机的接地电路。A9B前排乘客侧车外后视镜应按指令的方向移动。5）断开相应的A9车外后视镜的线束连接器。当电动后视镜的电动折叠伸展功能不工作时，可按以下步骤进行电路/系统测试：1）点火开关置于OFF位置，断开相应的A9车外后视镜的线束连接器。

现以2009款雪佛兰科鲁兹车外后视镜控制系统故障为例说明其检查的一般步骤。

图5⁃10为2009款雪佛兰科鲁兹车外后视镜控制系统电路图。由图5⁃10可知，车外后视镜开关根据后视镜选择开关的位置和选择的移动位置来控制车外后视镜。车外后视镜开关有4个位置：向上、向下、向左和向右。当选择一个移动位置开关时，将B+电压提供给电动后视镜熔丝、开关，通过后视镜控制电路将电压输出至指令的后视镜。另一侧后视镜控制电路作为双向后视镜电动机的接地电路。通过开关提供接地。点火开关置于ON位置，后视镜选择开关置于驾驶人位置，使用后视镜方向开关指令后视镜向上、向下、向左和向右。A9A驾驶人侧车外后视镜应按指令的方向移动。后视镜选择开关置于前排乘客位置，使用后视镜方向开关指令后视镜向上、向下、向左和向右。A9B前排乘客侧车外后视镜应按指令的方向移动。

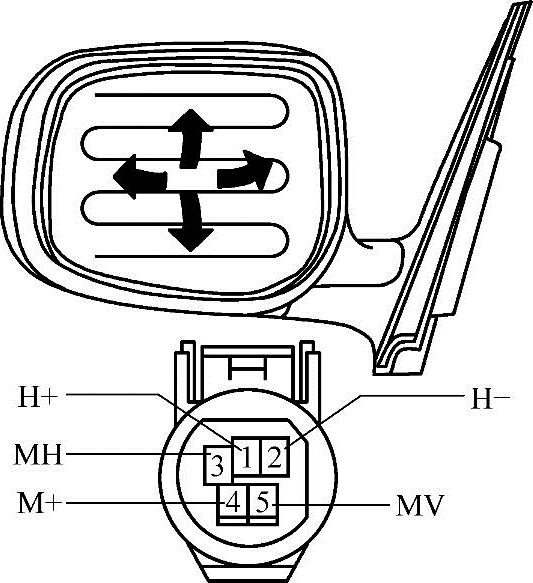

图5⁃9 丰田汉兰达的带加热功能的后视镜总成的连接器端子图

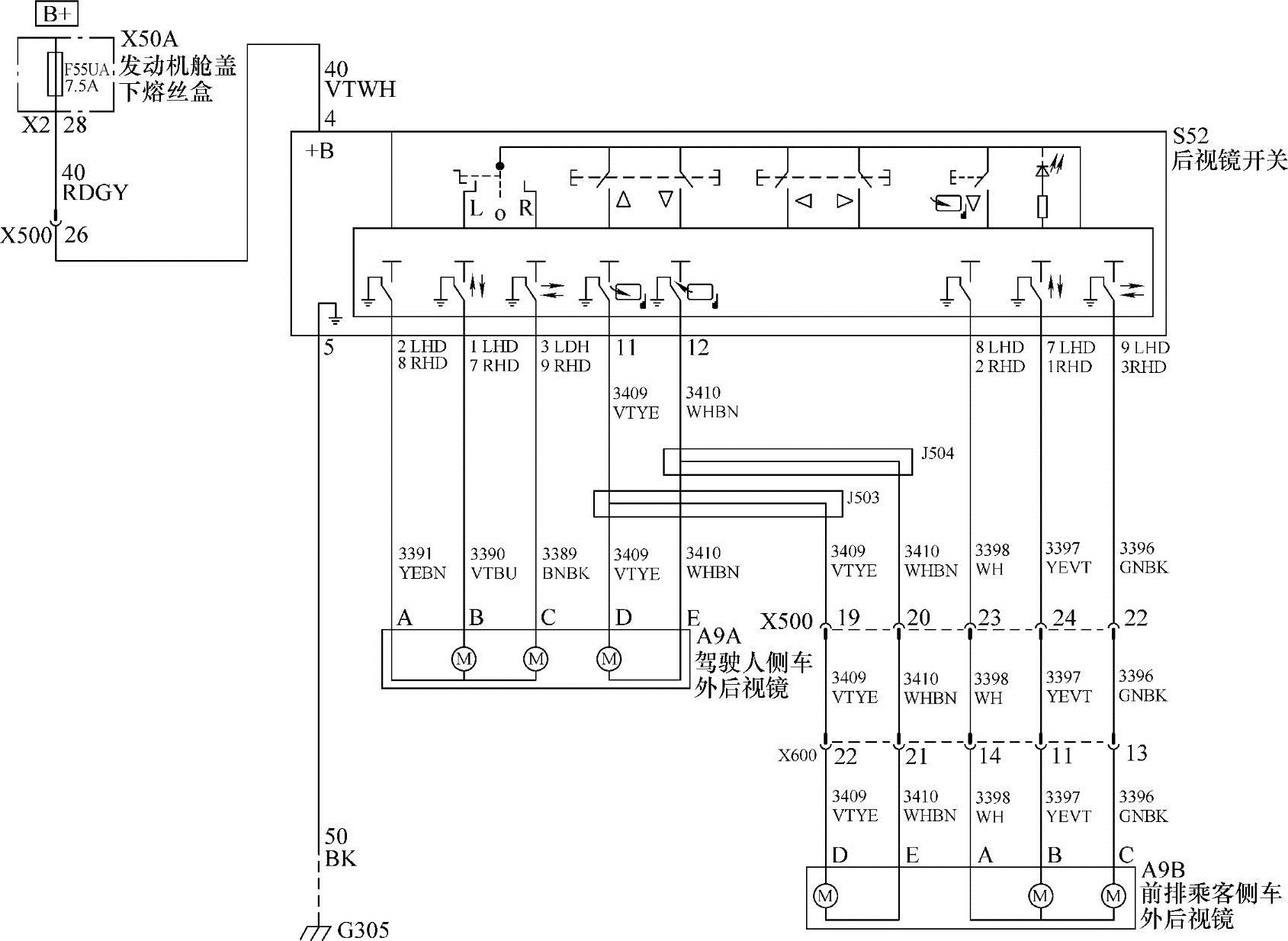

图5⁃10 2009款雪佛兰科鲁兹车外后视镜电路

车外后视镜开关控制电动折叠或车外后视镜的电动伸展功能。双向电动机控制通过折叠后视镜电动机缩回控制电路和折叠后视镜电动机展开控制电路来控制折叠后视镜电动机。

当电动后视镜不工作时，可按以下步骤进行电路/系统测试：

1）点火开关置于OFF位置，断开S52车外后视镜开关的X1线束连接器。

2）等待1min，测试接地电路端子5和接地之间的电阻是否小于10Ω。

如果大于规定范围，测试接地电路是否开路/电阻过大。

3）将点火开关置于ON位置，检查并确认+B电路端子4和接地之间的测试灯点亮。

如果测试灯未点亮，测试+B电路是否对接地短路或开路/电阻过大。

4）点火开关置于OFF位置，连接S52车外后视镜开关的线束连接器。

5）断开相应的A9车外后视镜的线束连接器。

6）在控制电路端子A和控制电路端子B之间连接一个测试灯。

7）操作垂直调节开关向上和向下。当指令向上和向下时，测试灯应点亮。

如果在这两个指令下测试灯仍然熄灭，测试控制电路是否对电压短路、对接地短路或开路/电阻过大。如果电路测试正常，则更换S52车外后视镜开关。

8）在控制电路端子A和控制电路端子C之间连接一个测试灯。

9）操作水平调节开关向左和向右。当指令向左和向右状态时，测试灯应点亮。

如果在这两个指令下测试灯仍然熄灭，测试控制电路是否对电压短路、对接地短路或开路/电阻过大。如果电路测试正常，则更换S52车外后视镜开关。

10）如果所有电路测试都正常，测试或更换A9车外后视镜。

当电动后视镜的电动折叠伸展功能不工作时，可按以下步骤进行电路/系统测试：

1）点火开关置于OFF位置，断开相应的A9车外后视镜的线束连接器。

2）在控制电路端子D和控制电路端子E之间连接一个测试灯。

3）操作后视镜开关至折叠和展开位置。当指令折叠和展开状态时，测试灯应点亮持续1s。

如果在这两个指令状态下测试灯仍然熄灭，测试其每个控制电路是否对电压短路、对接地短路或开路/电阻过大。如果电路测试正常，则更换S52车外后视镜开关。

4）如果所有电路测试都正常，测试或更换A9车外后视镜。
