1.电动车窗主开关的拆装技巧

对于拆卸车门上的电动车窗主开关来说，很多车型是不用拆下门内饰板的，而可以仅用缠有保护性胶带的一字螺钉旋具把电动车窗主开关拆不来。但要注意首先撬动的是电动车窗主开关的前端还是后端。通常电动车窗主开关的一端为卡夹/卡爪，另一端为卡钩，撬动的部位应是卡夹/卡爪的安装部位，不能撬动卡钩/钩子部位。

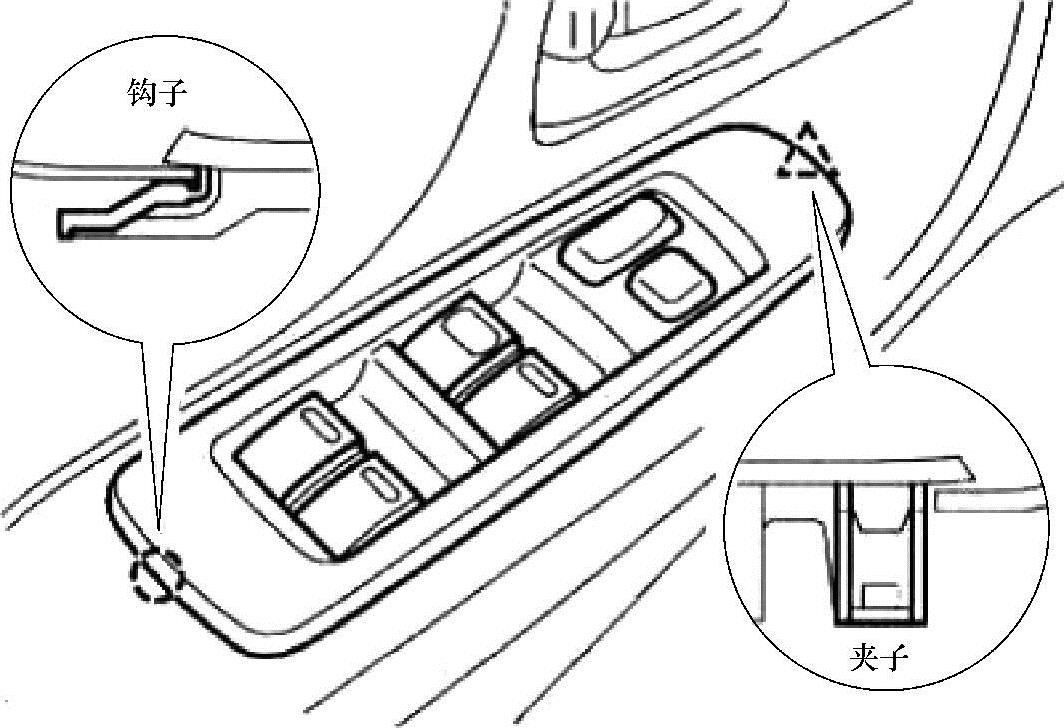

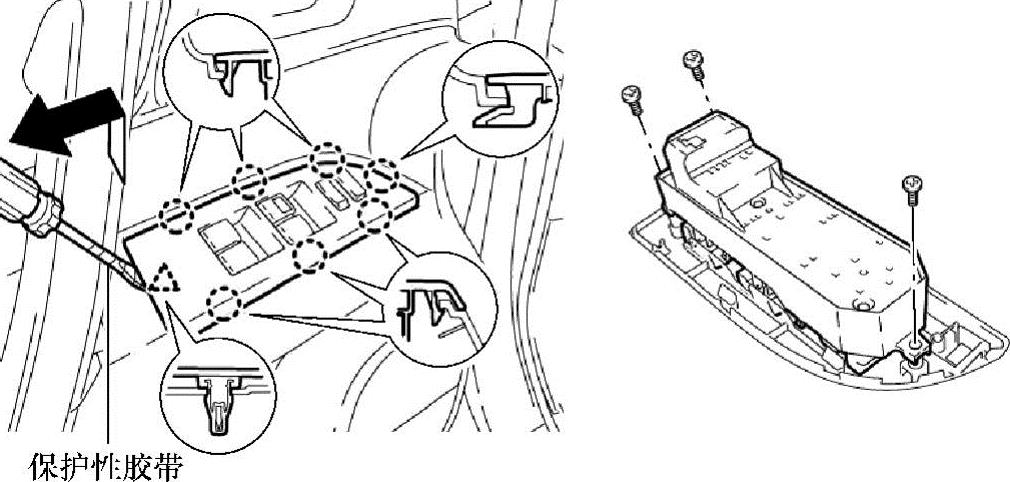

图4⁃42为广汽丰田汉兰达车的电动车窗主开关，其卡夹部位位于后端，前端为卡钩/钩子部位。

（1）拆卸前扶手座上面板（以广汽丰田汉兰达车为例）

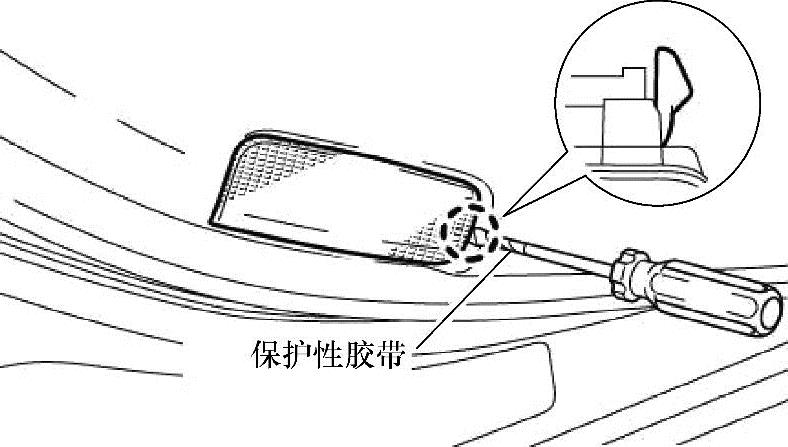

1）使用头部缠有保护性胶带的螺钉旋具，脱开7个卡爪和卡子，并拆下前扶手座上面板。

图4⁃42 拆卸广汽丰田汉兰达车的电动车窗主开关

2）断开连接器。

（2）拆卸电动车窗升降器主开关总成（驾驶人侧）

拆下3个螺钉和电动车窗升降器主开关总成。

图4⁃43所示的卡罗拉轿车的电动车窗主开关有两个卡夹，前端为卡钩/钩子部位，所以应从后端的卡夹部位开始撬动。

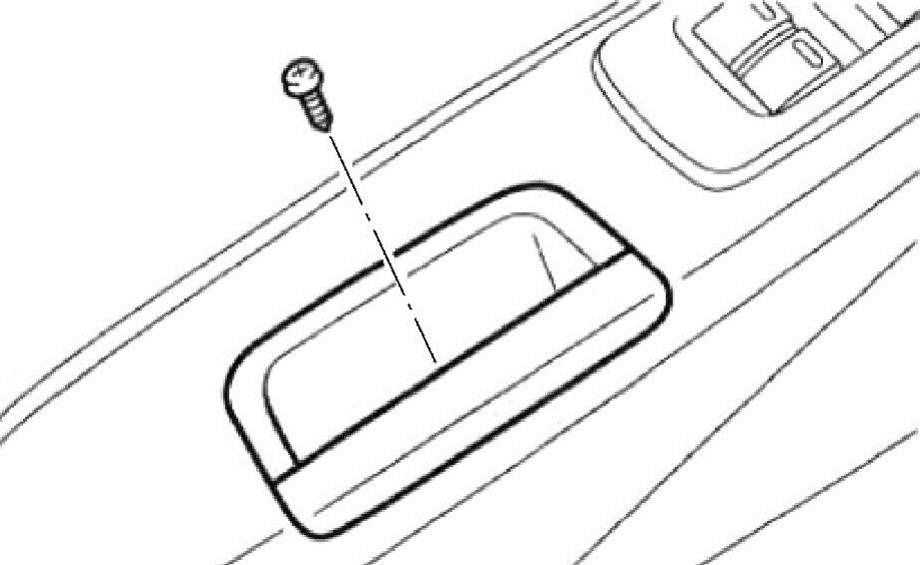

而丰田威驰轿车的电动车窗主开关的卡夹却位于前端，后端为卡钩/钩子部位，如图4⁃44所示。如果不能确定卡夹位于前端还是后端，可拆下如图4⁃45所示的车门内扶手盒，观察或用手触摸以确定后端是是不是卡夹。

图4⁃43 拆卸卡罗拉轿车的电动车窗主开关

在大众宝来轿车上，下列部件集成在驾驶人侧的车窗升降器开关模块中：左前车窗升降器开关E40、驾驶人操纵左后车窗升降器的开关E53、驾驶人操纵右后车窗升降器的开关E55、驾驶人操纵右前车窗升降器的开关E81、驾驶人侧车内联锁开关E380、儿童安全装置按钮E318、按钮照明L76。上述部件不能单独更换。

大众宝来轿车驾驶人侧车窗升降器开关模块的拆卸：关闭点火开关及所有用电器，并拔出点火钥匙。如图4⁃46所示，用平头螺钉旋具插入挡板和拉手的下部接合缝内，沿车门装饰板方向压出挡板。

图4⁃44 拆卸丰田威驰轿车的电动车窗主开关

图4⁃45 拆卸门内扶手盒观察确定电动车窗主开关的拆卸方法

图4⁃46 大众宝来轿车驾驶人侧车窗升降器开关模块的拆卸1

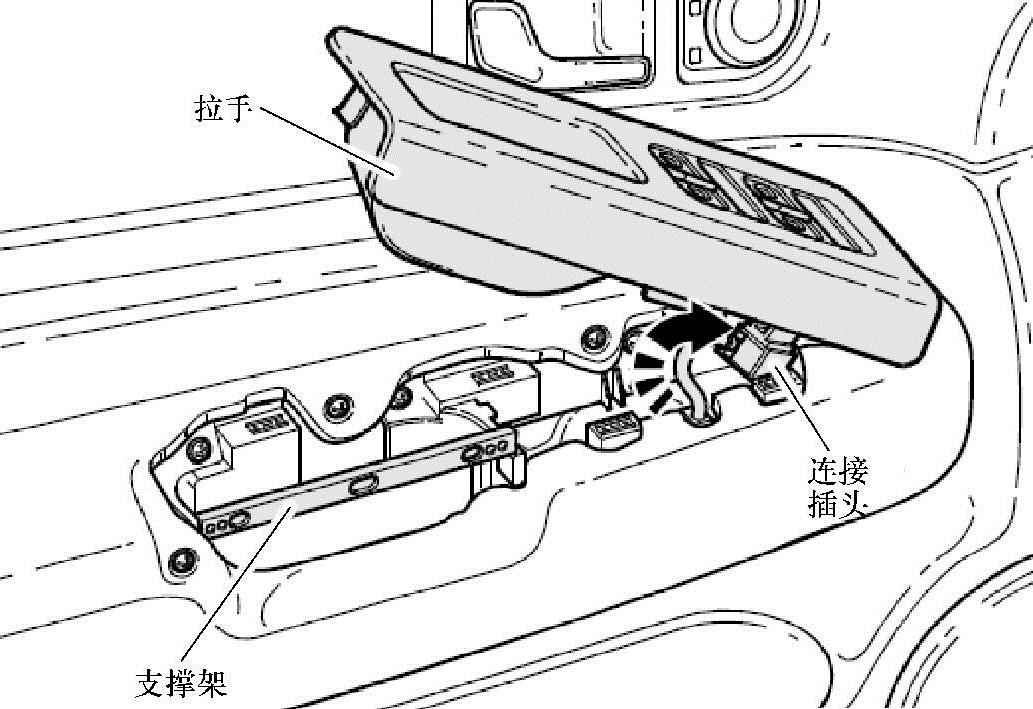

如图4⁃47所示，向上从车门装饰板上松开拉手，注意手不要伸入拉手坑内，以免损坏支撑架。松开连接插头，并将其取下。

图4⁃47 大众宝来轿车驾驶人侧车窗升降器开关模块的拆卸2

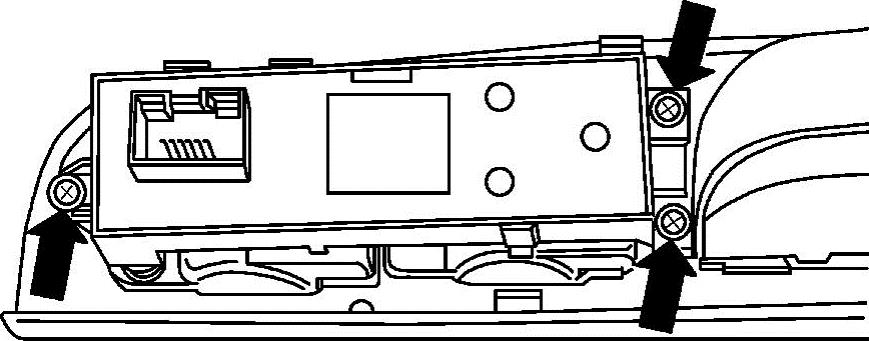

如图4⁃48所示，松开箭头所示紧固螺栓，并取下开关。

2.车门内饰板的拆装技巧

现以大众帕萨特、丰田汉兰达为例，分别说明车门内饰板拆装的一般方法。

（1）大众帕萨特车门内饰板的拆卸

1）一般先降下前窗，以利于拆卸。

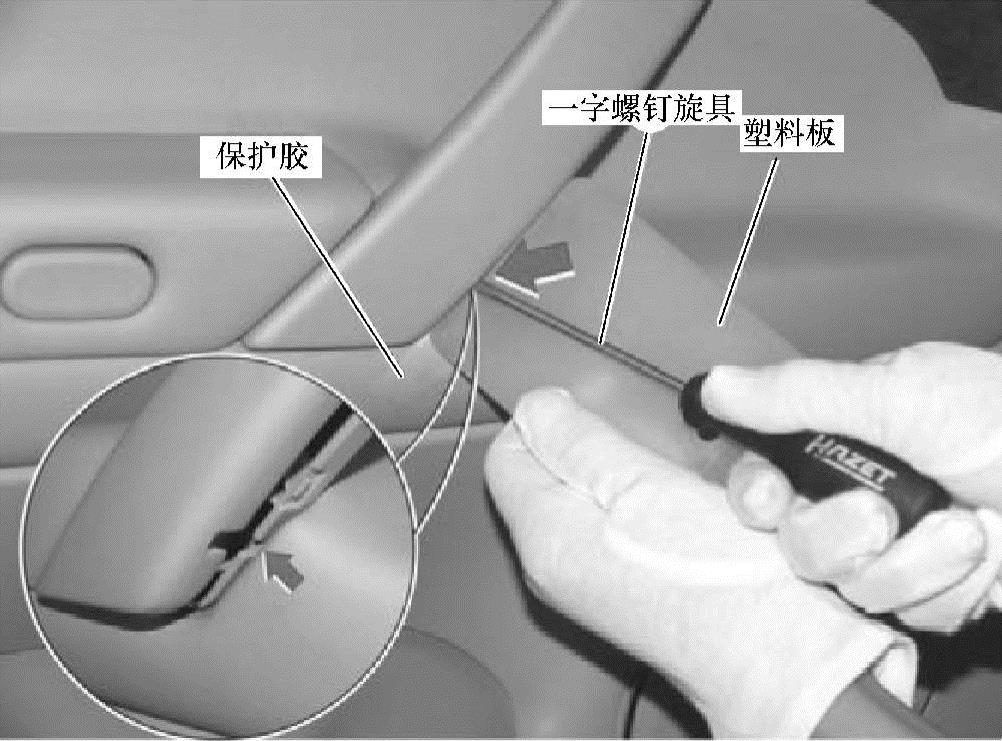

2）如图4⁃49所示，在车门饰板的工作区域贴上保护胶，可以使用塑料板作为支撑，使用一字螺钉旋具拆卸把手饰板，如图4⁃50中箭头所示。

图4⁃48 大众宝来轿车驾驶人侧车窗升降器开关模块的拆卸3

图4⁃49 拆卸门内把手饰板

3）拆下车门饰板把手内的两只固定螺栓，如图4⁃50中箭头所示。

图4⁃50 拆卸门内把手固定螺栓

4）拆卸车门饰板下部一只固定螺钉，螺钉位置如图4⁃51中箭头所示。

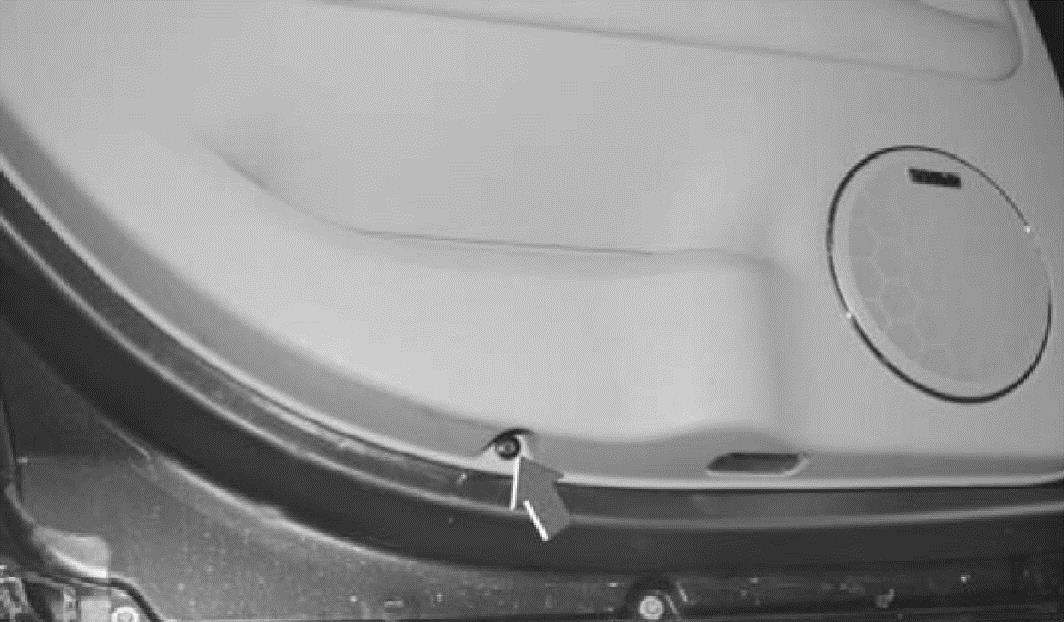

图4⁃51 拆卸车门饰板下部一只固定螺钉

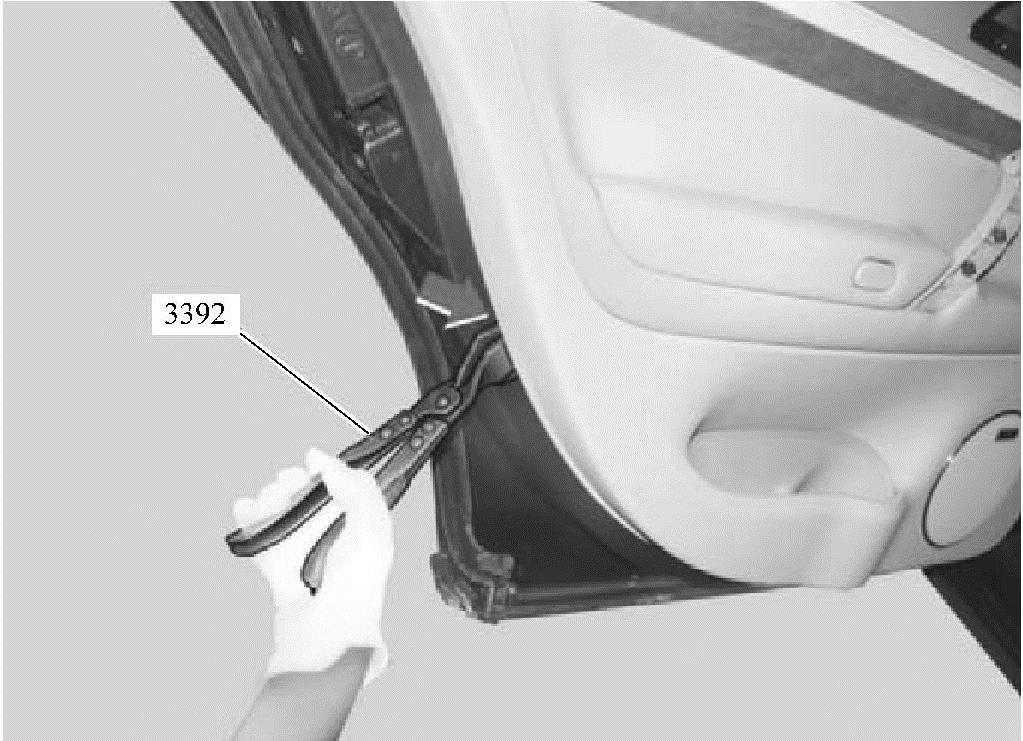

5）如图4⁃52所示，使用专用工具拆卸钳3392松开车门饰板。

图4⁃52 使用专用工具拆卸钳3392松开车门饰板

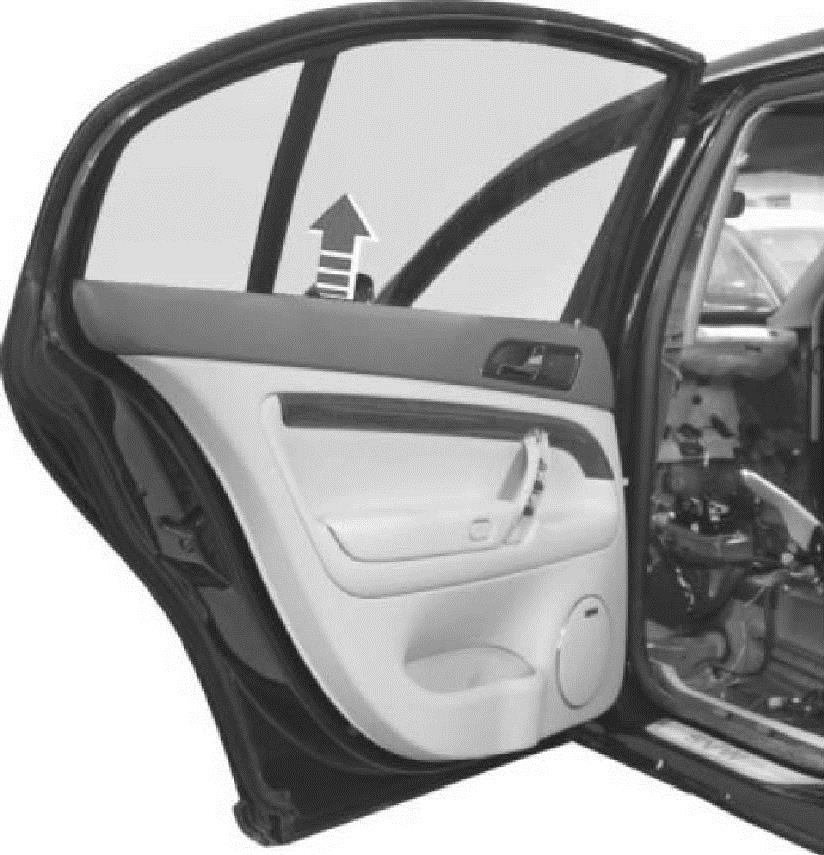

6）如图4⁃53所示，将车门饰板按箭头方向从窗框密封条上揭起。

图4⁃53 将车门饰板按箭头方向从窗框密封条上揭起

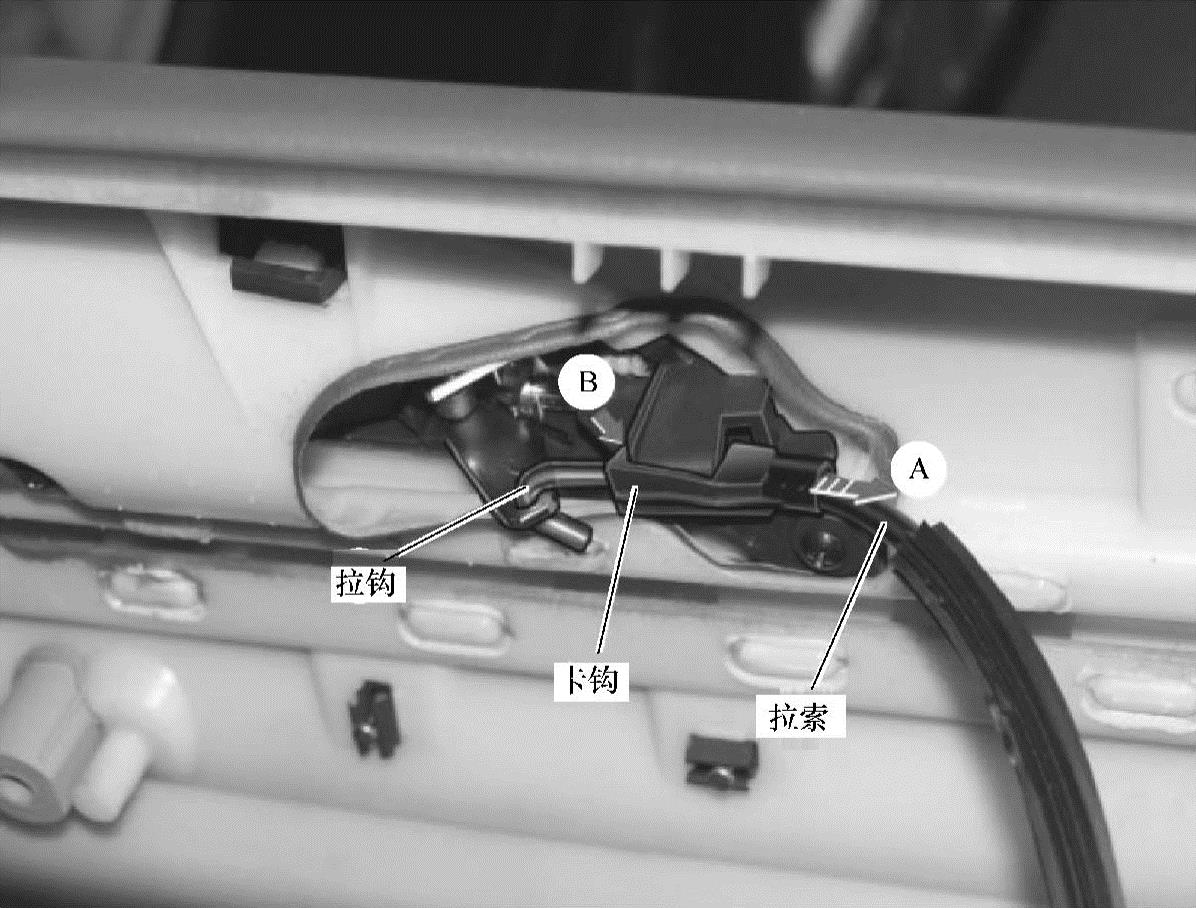

7）如图4⁃54所示，沿图中箭头A方向向后拉动拉索，使拉索上的卡钩与车门内操控机构松开，拆下拉钩。

图4⁃54 分离车门锁内拉手操控机构拉索

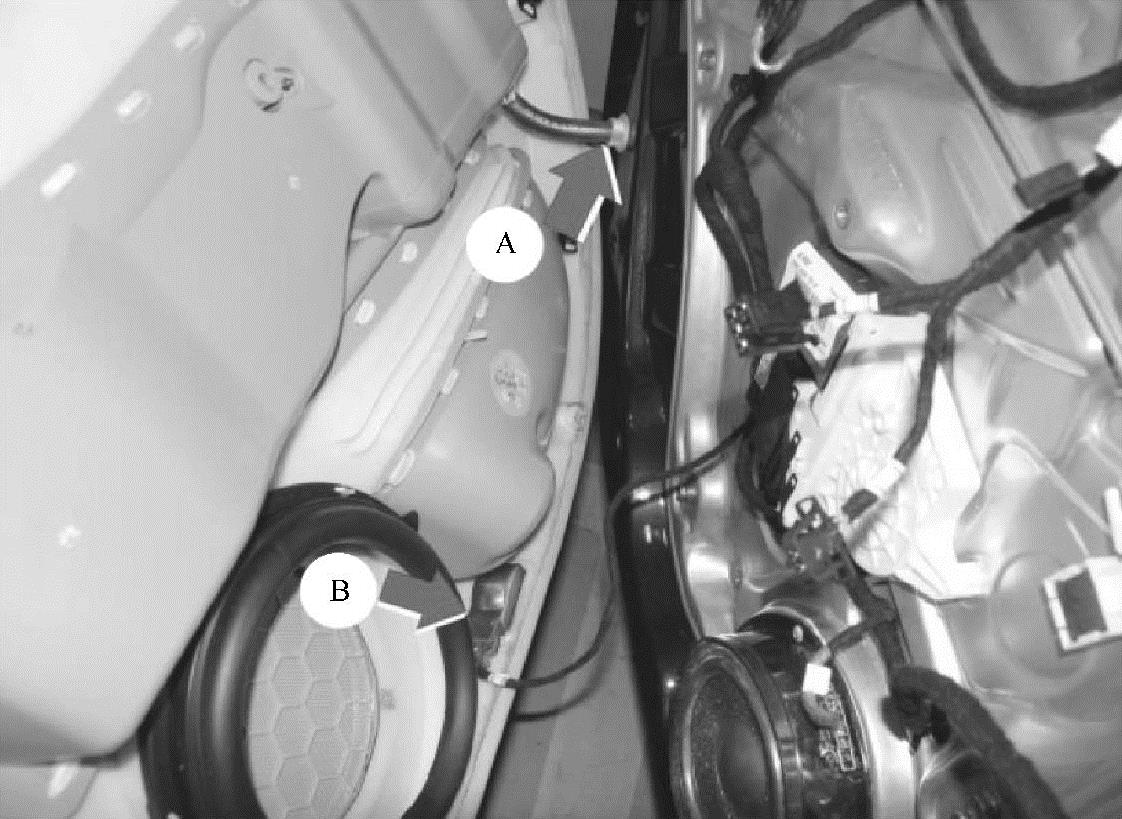

8）如图4⁃55所示，脱开车门把手照明插头（箭头A），车窗升降器开关插头（箭头B），高音扬声器插头（箭头C）。

图4⁃55 脱开各连接器插头

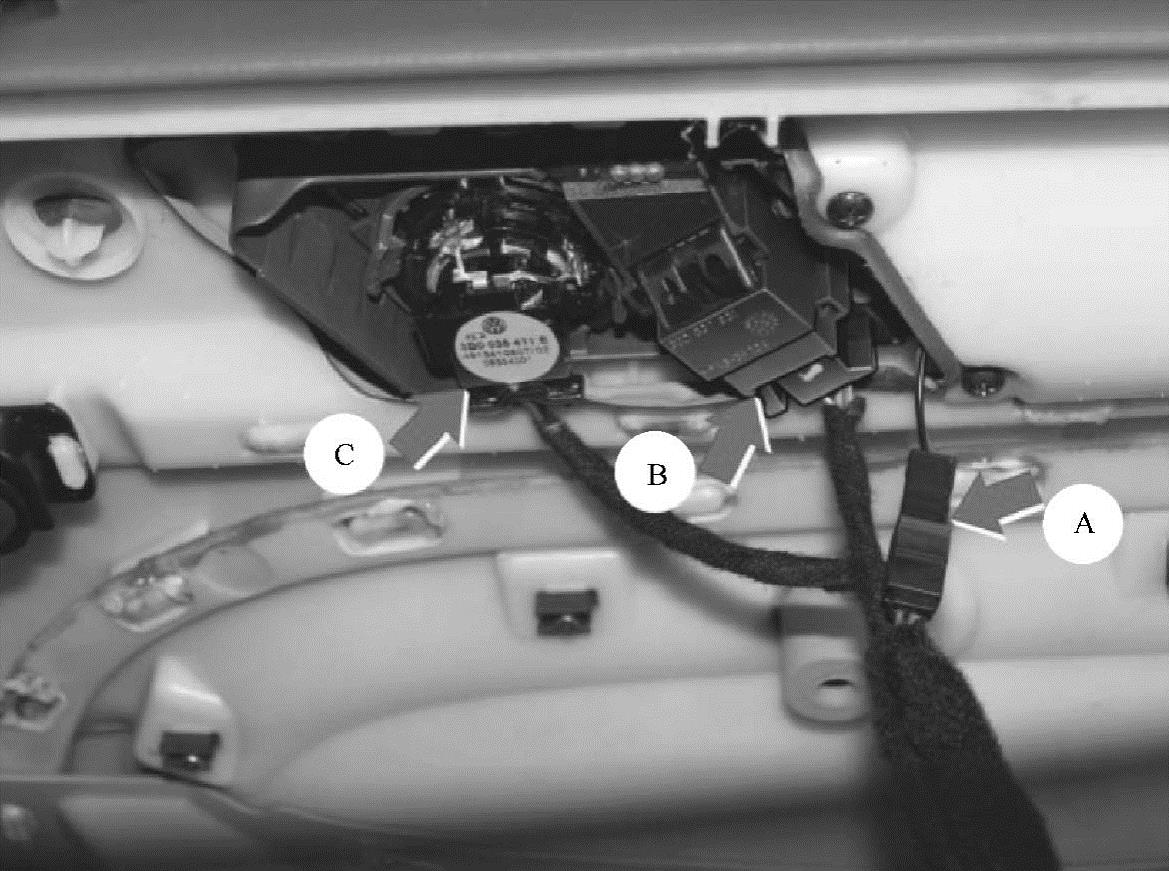

9）拆下储物箱排水管（仅左侧），如图4⁃56中箭头A所示，脱开登车照明灯插头（箭头B）。

图4⁃56 拆下储物箱排水管和脱开登车照明灯插头

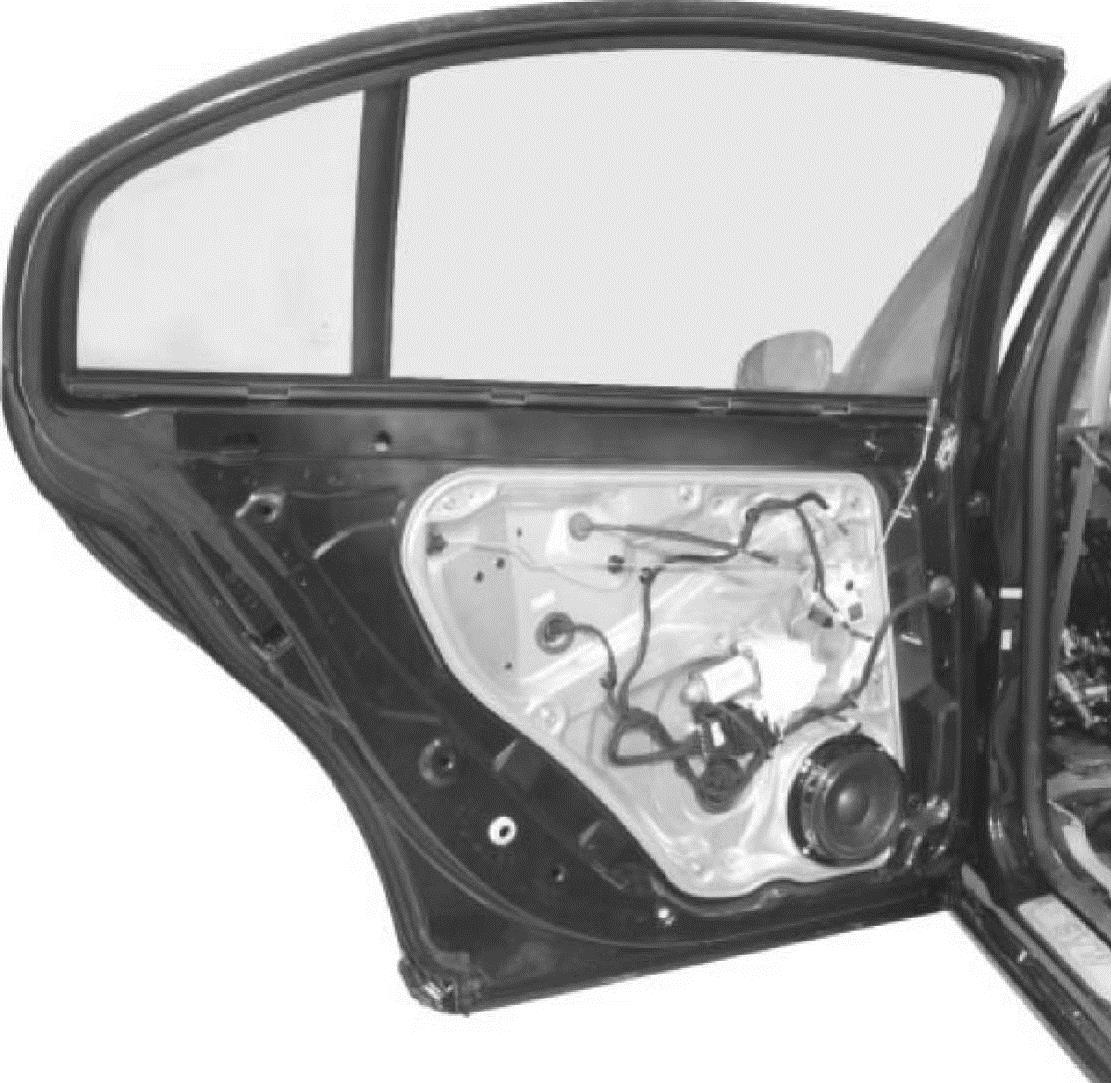

拆卸车门饰板后的车门如图4⁃57所示。

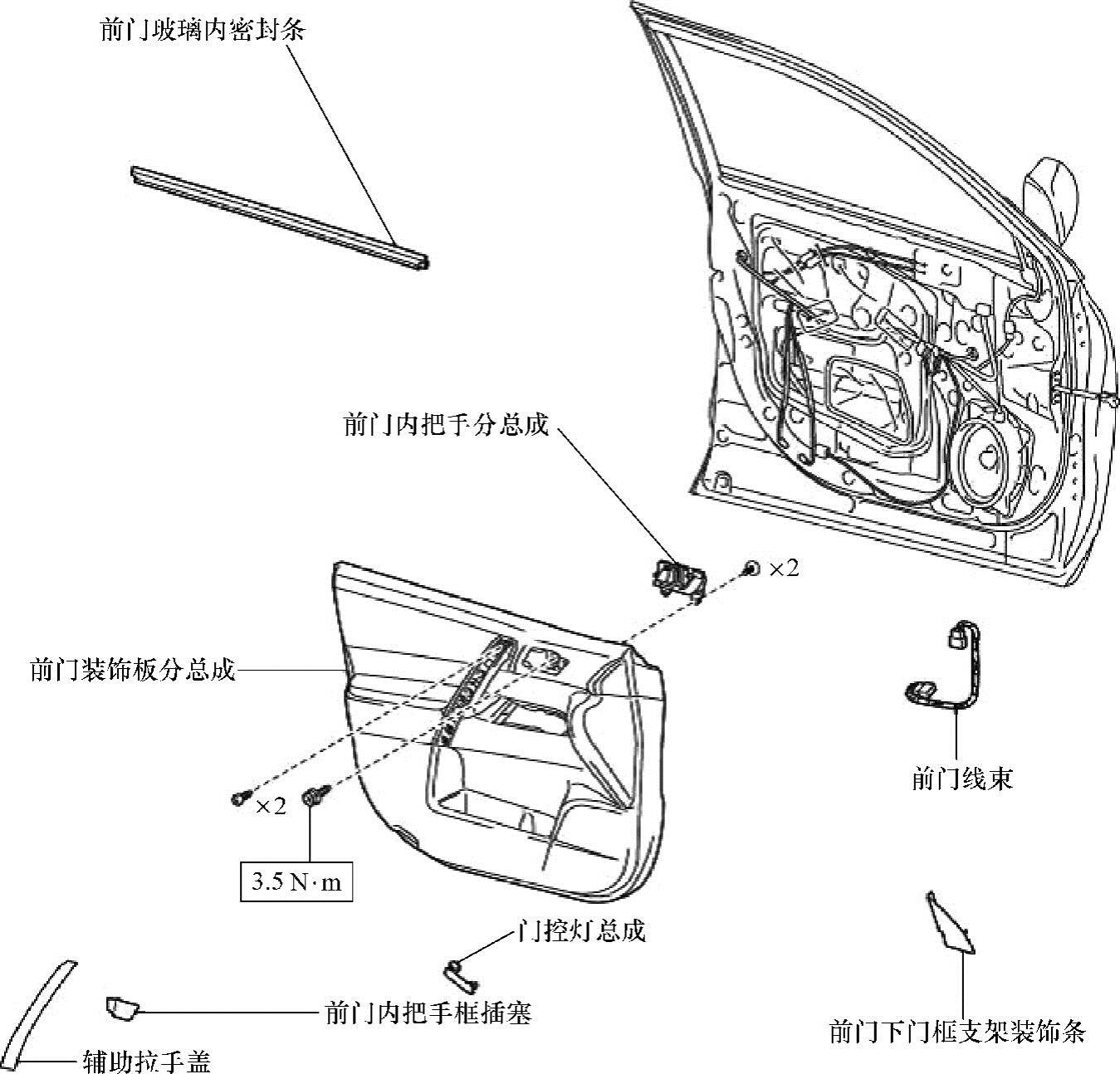

（2）丰田汉兰达左前车门内饰板的拆卸丰田汉兰达左前车门内饰板各部件如图4⁃58所示。

1）断开蓄电池负极端子。

注意：断开负极端子后等待90s，以防止气囊展开。

图4⁃57 拆卸车门饰板后的车门

图4⁃58 丰田汉兰达左前车门内饰板各部件

断开并重新连接电缆后，某些系统需要初始化，如校正转向角中心点、复位背门关闭位等，具体操作可参阅维修手册。

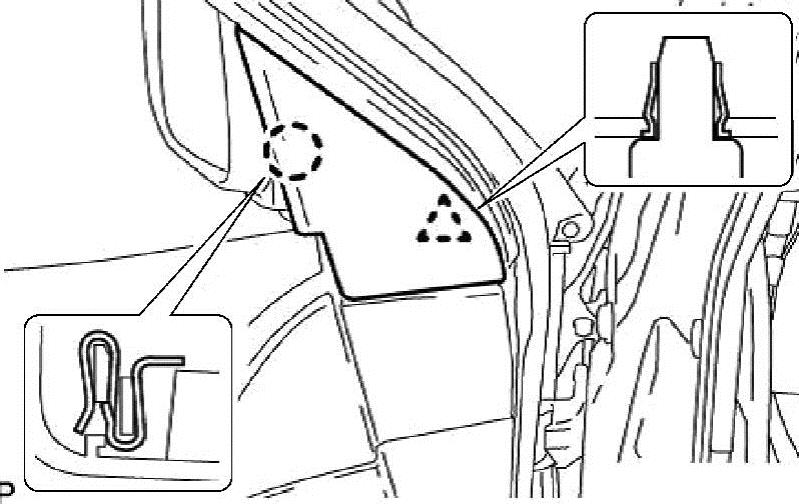

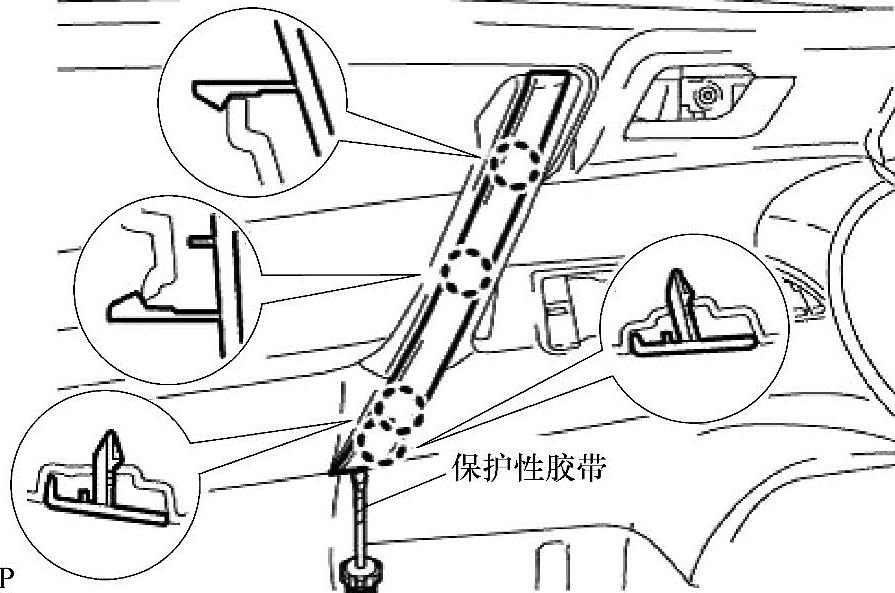

2）拆卸前门下门框支架装饰条。如图4⁃59所示，脱开卡爪和卡子，并拆下前门下门框支架装饰条（车外后视镜内三角饰板）。

3）拆卸前门内把手框插塞。如图4⁃60所示，使用头部缠有保护性胶带的螺钉旋具，脱开3个卡爪并拆下前门内把手框插塞。

图4⁃59 拆下车外后视镜内三角饰板

图4⁃60 拆下前门内把手框插塞

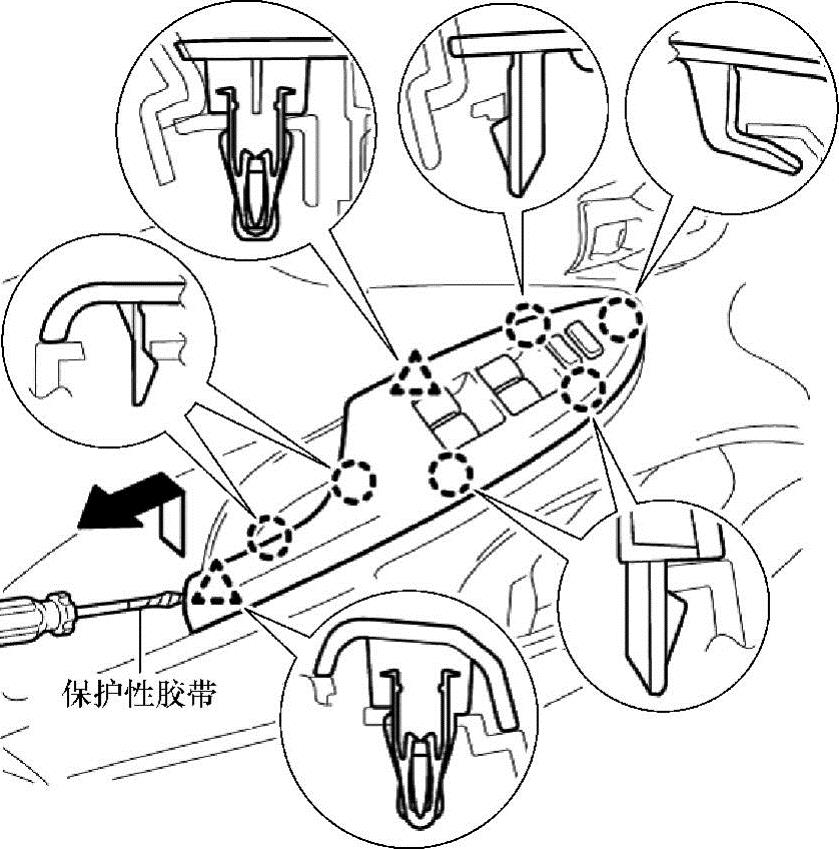

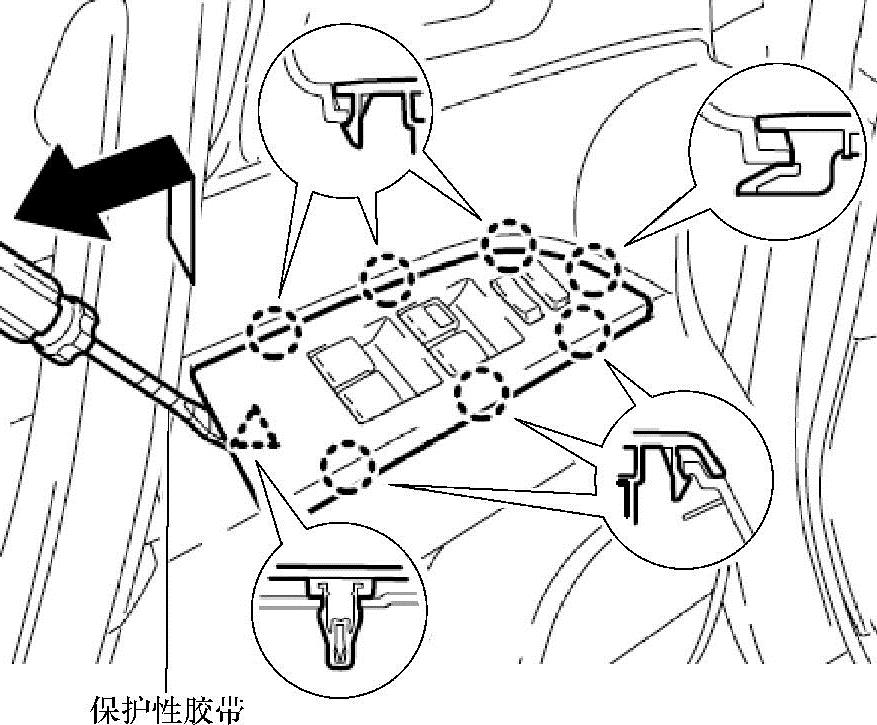

4）拆卸前扶手座上面板。如图4⁃61所示，使用头部缠有保护性胶带的螺钉旋具，脱开7个卡爪和卡子，并拆下前扶手座上面板。然后断开连接器。

图4⁃61 拆下前扶手座上面板

5）拆卸辅助拉手盖。如图4⁃62所示，使用头部缠有保护性胶带的螺钉旋具，脱开4个卡爪并拆下辅助拉手盖。

6）拆卸门控灯总成。如图4⁃63所示，使用头部缠有保护性胶带的螺钉旋具，脱开卡爪并拆下门控灯总成。断开门控灯连接器。

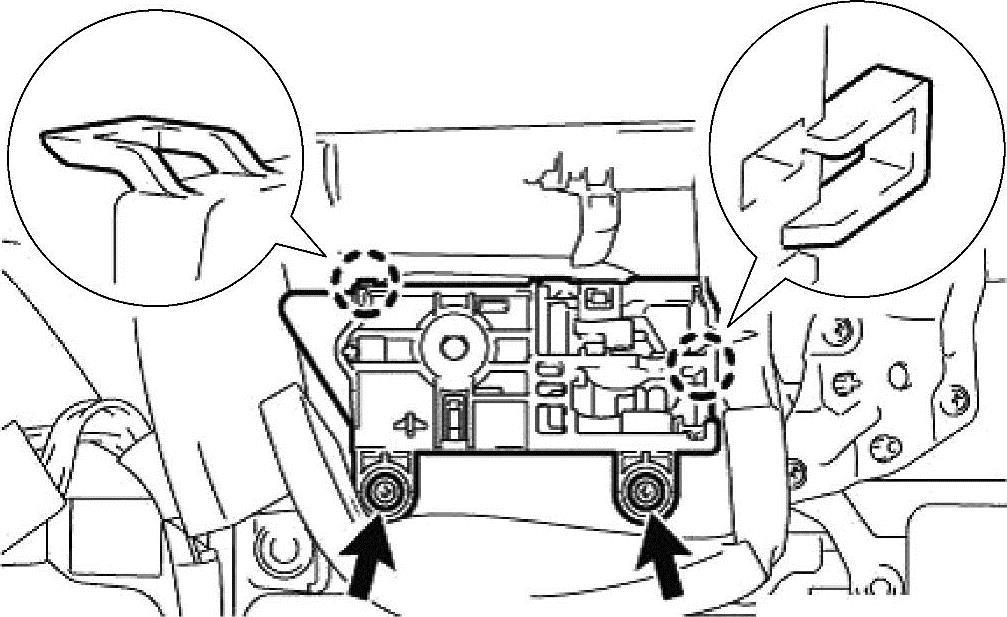

7）拆卸前门装饰板分总成。如图4⁃64所示，拆下3个螺钉。

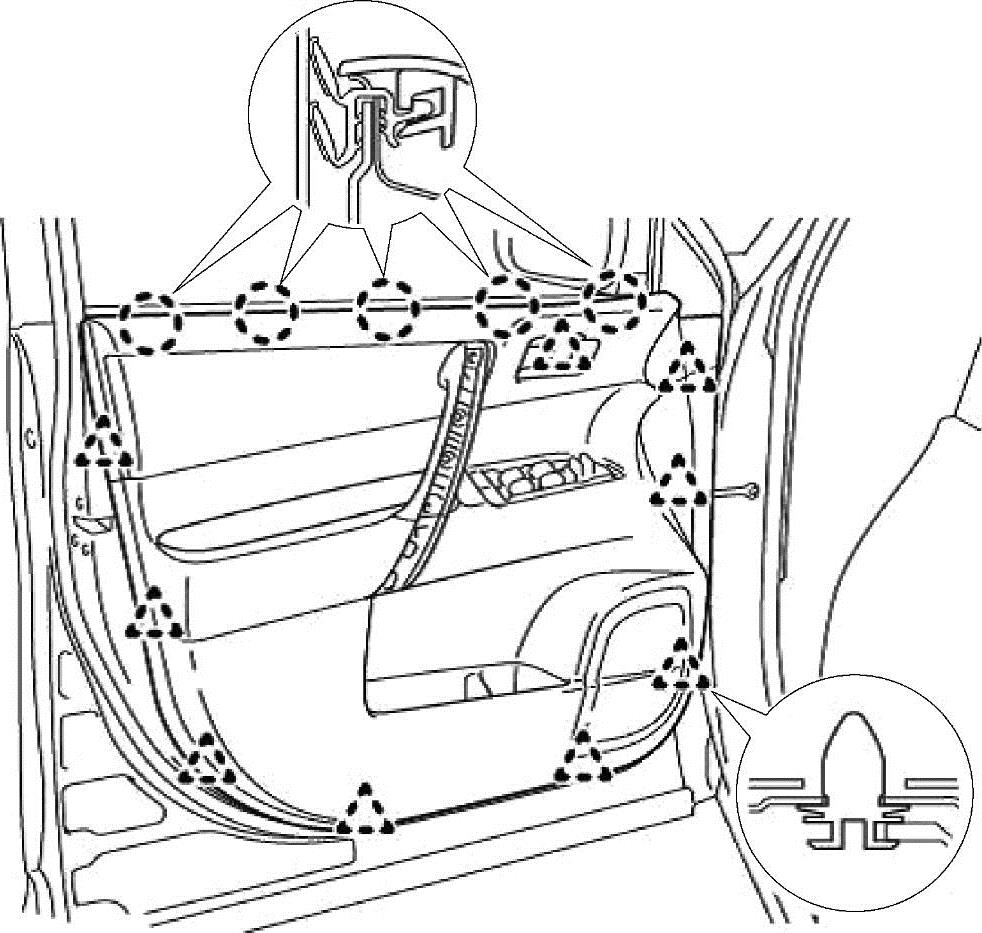

如图4⁃65所示，用卡子拆卸工具，脱开9个卡子与5个卡爪并从前门玻璃内密封条上分离前门装饰板分总成。

图4⁃62 拆卸辅助拉手盖

图4⁃63 拆下门控灯总成

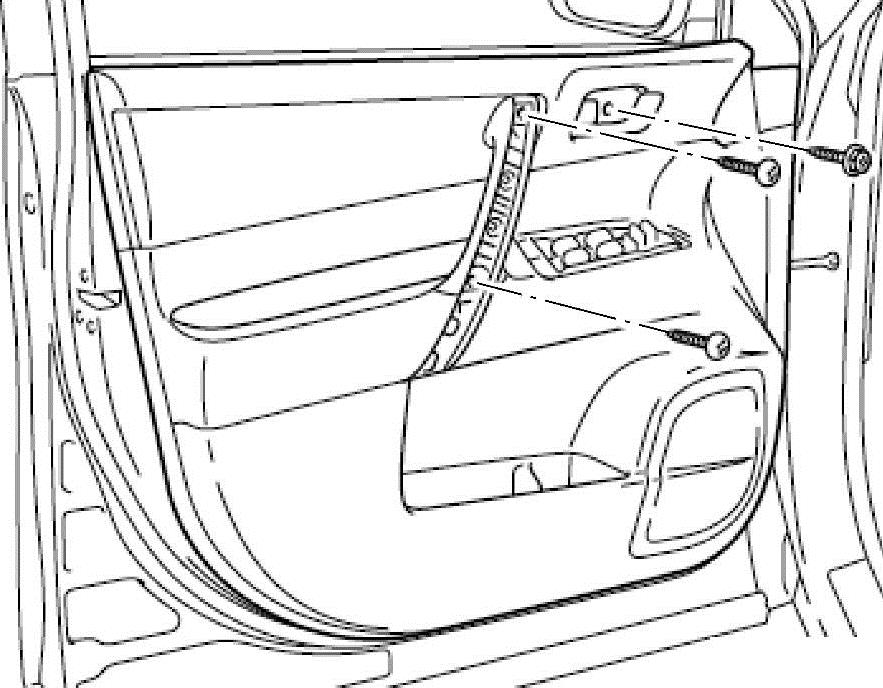

图4⁃64 拆下前门装饰板3个固定螺钉

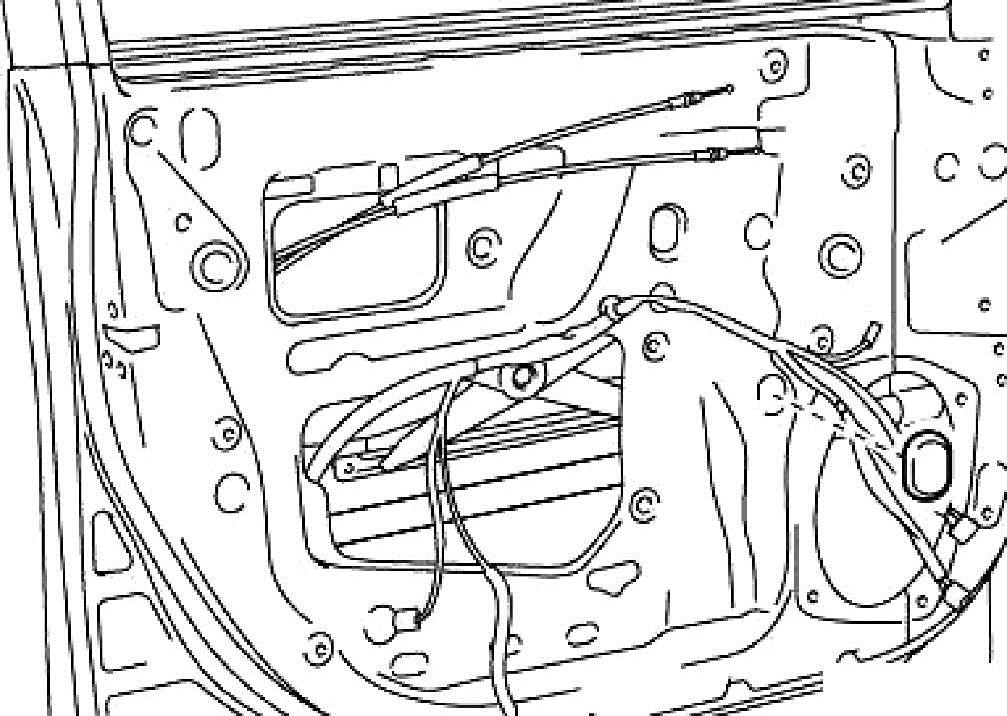

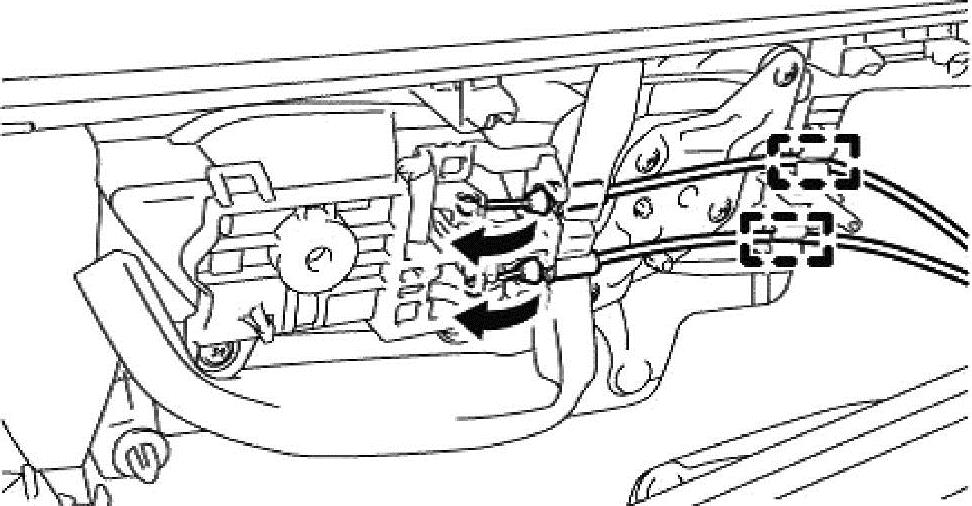

如图4⁃66所示，脱开两个卡夹，断开前门锁遥控拉索和前门内侧锁止拉索。然后断开连接器。

8）拆卸前门内把手分总成。如图4⁃67所示，拆下两个螺钉，脱开两个卡爪，并拆下前门内把手分总成。

9）拆卸前门线束（驾驶人侧）。如图4⁃68所示，脱开3个卡夹，并拆下前门线束。

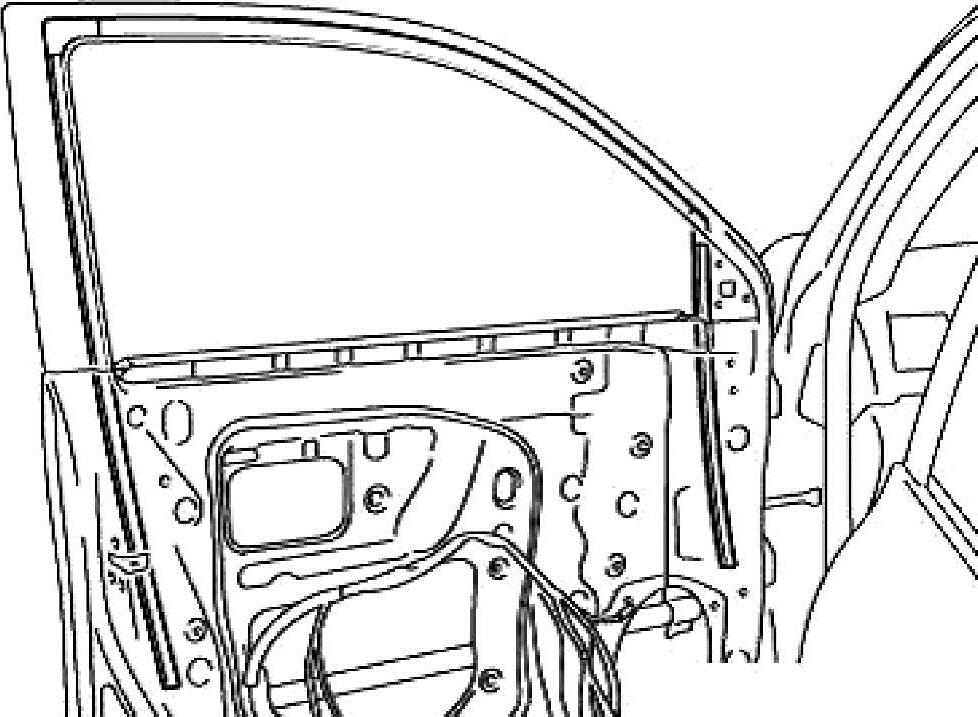

10）拆卸前门玻璃内密封条。如图4⁃69所示，从前门板上拆下前门玻璃内密封条。

3.电动车窗升降器的拆装技巧

（1）拆卸电动车窗升降器如前所述，先拆下车门内饰板。再继续拆卸电动车窗升降器。以下是丰田汉兰达前门车窗升降器的拆卸步骤。

1）拆卸左前车门扬声器总成，拆卸带盖的车外后视镜总成。

2）拆卸前门检修孔盖。如图4⁃70所示，断开各连接器和两个卡夹，并拆下前门检修孔盖。清除车门侧残留的丁基胶带。

图4⁃65 拆下前门装饰板卡子与卡爪

图4⁃66 断开前门锁遥控拉索和前门内侧锁止拉索

图4⁃67 拆下前门内把手分总成

图4⁃68 拆下前门线束

图4⁃69 从前门板上拆下前门玻璃内密封条

图4⁃70 拆下前门检修孔盖

3）拆卸前门玻璃分总成。

①拆下如图4⁃71所示的检修孔塞。此孔是为方便拆装车窗玻璃螺栓而开的，当车窗玻璃螺栓对准此孔时方能顺利拆装。

②连接蓄电池负极端子。

图4⁃71 拆下检修孔塞

③连接电动车窗升降器电动机连接器。

④连接电动车窗升降器主开关总成，并移动前门玻璃分总成以便能看到车窗玻璃螺栓，如图4⁃72所示。

⑤断开蓄电池负极端子和电动车窗升降器主开关总成。

⑥断开电动车窗升降器电动机连接器。

⑦拆下两个螺栓。如图4⁃72所示，拆下门窗玻璃与升降器上的两个螺栓。拆卸时应注意，拆下螺栓后，不要让车窗玻璃掉落。

图4⁃72 拆下车窗玻璃与升降器上的两个螺栓

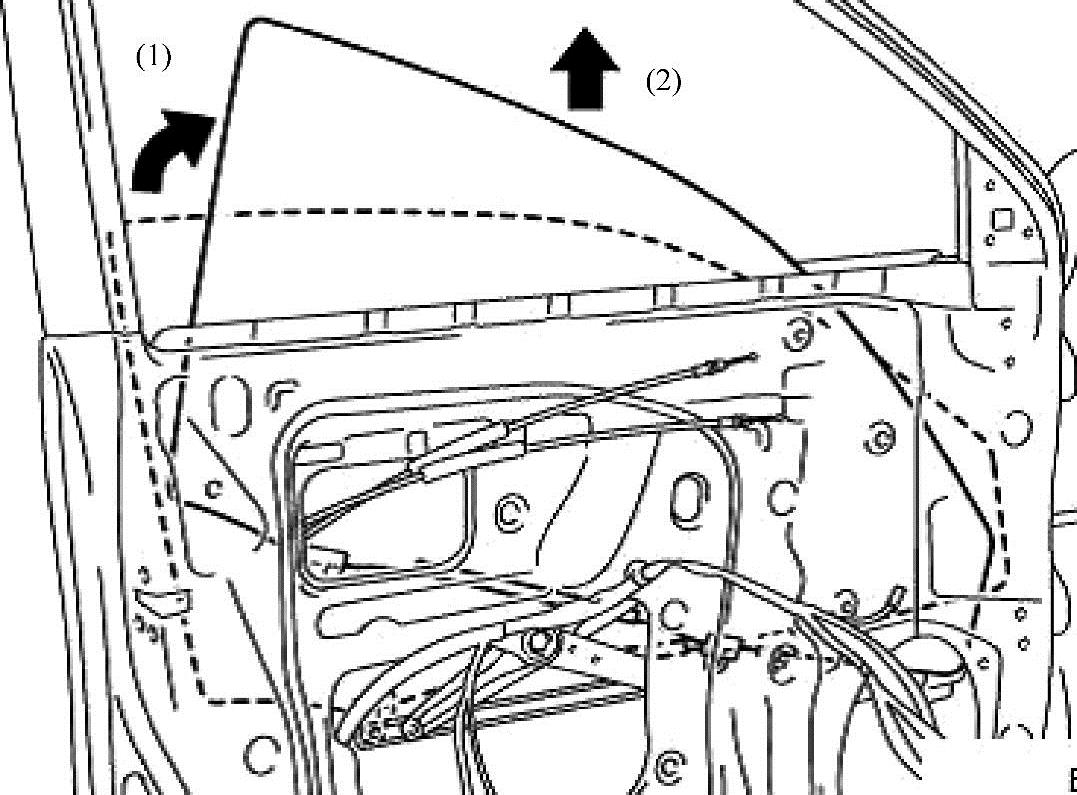

如图4⁃73所示，拆下前门玻璃分总成。拆卸时应注意，不要损坏车窗玻璃。

4）拆卸前门窗升降器分总成。

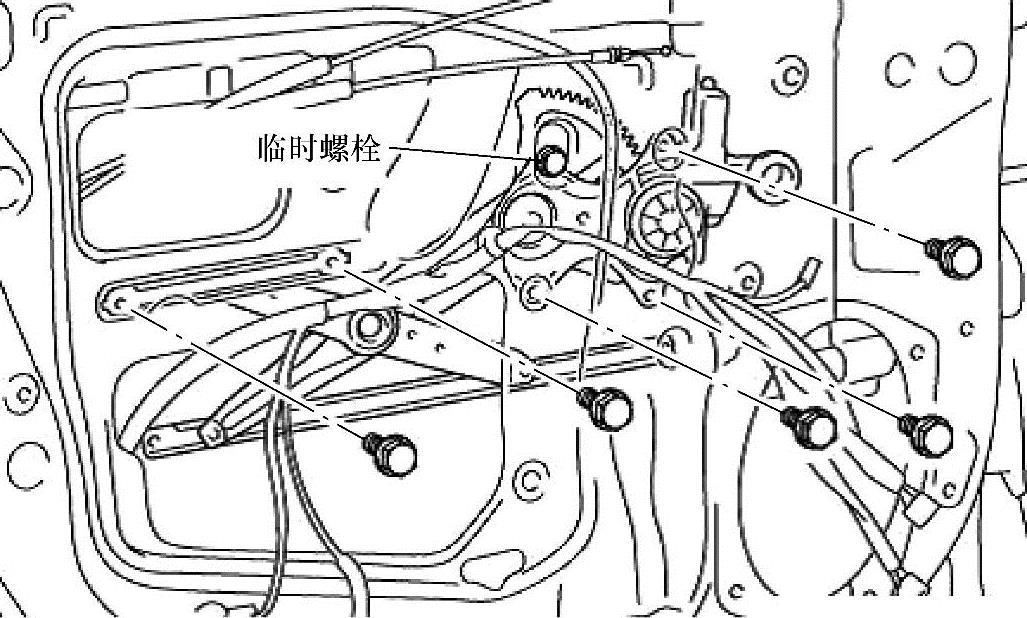

①如图4⁃74所示，松开临时螺栓。拆卸时应注意，不要拆下临时螺栓。如果拆下临时螺栓，前门窗升降器可能掉落，造成损坏。

图4⁃73 拆下前门玻璃分总成

图4⁃74 拆卸前门窗升降器分总成

②拆下5个螺栓。

③将前门窗升降器分总成和前电动车窗升降器电动机总成作为一个单元拆下。

④从前门窗升降器分总成上拆下临时螺栓。

5）拆卸前电动车窗升降器电动机总成。如图4⁃75所示，用“TORX”梅花螺钉旋具（T25），拆下3个螺钉和前电动车窗升降器电动机总成。

6）拆卸前门玻璃升降槽。如图4⁃76所示，拆下前门玻璃升降槽。

7）拆卸前门后下门框分总成。如图4⁃77所示，拆下螺栓和前门后下门框分总成。

（2）安装电动车窗玻璃升降器按与拆卸相反的顺序安装电动车窗玻璃升降器。安装电动车窗升降器电动机时，有些车型有特殊要求，应按原厂维修手册规定的步骤进行。这里不再赘述。

4.初始化电动车窗控制系统

不同车型，初始化电动车窗控制系统的操作方法并不相同。现以几种车型为例说明初始化电动车窗控制系统的操作方法。

图4⁃75 拆卸前电动车窗升降器电动机总成

图4⁃76 拆下前门玻璃升降槽

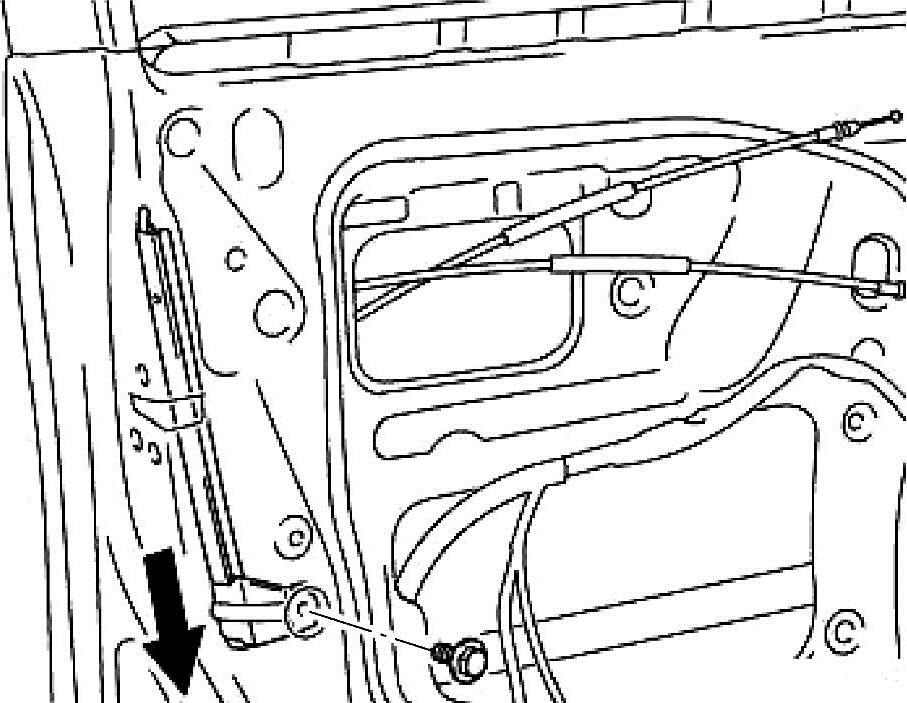

图4⁃77 拆下前门后下门框分总成
