1.开关信号检测

不同车型的电动车窗控制系统不同，其控制开关的检测方法也可能并不相同。

图4⁃35为本田飞度轿车的电动车窗控制系统电路图，由图可知，其电动车窗主控开关（电动车窗总开关）内置有电动车窗控制单元，驾驶人侧车窗具有防夹功能，其他车门车窗玻璃只有按钮点动功能。故障诊断时可进行以下的测试。

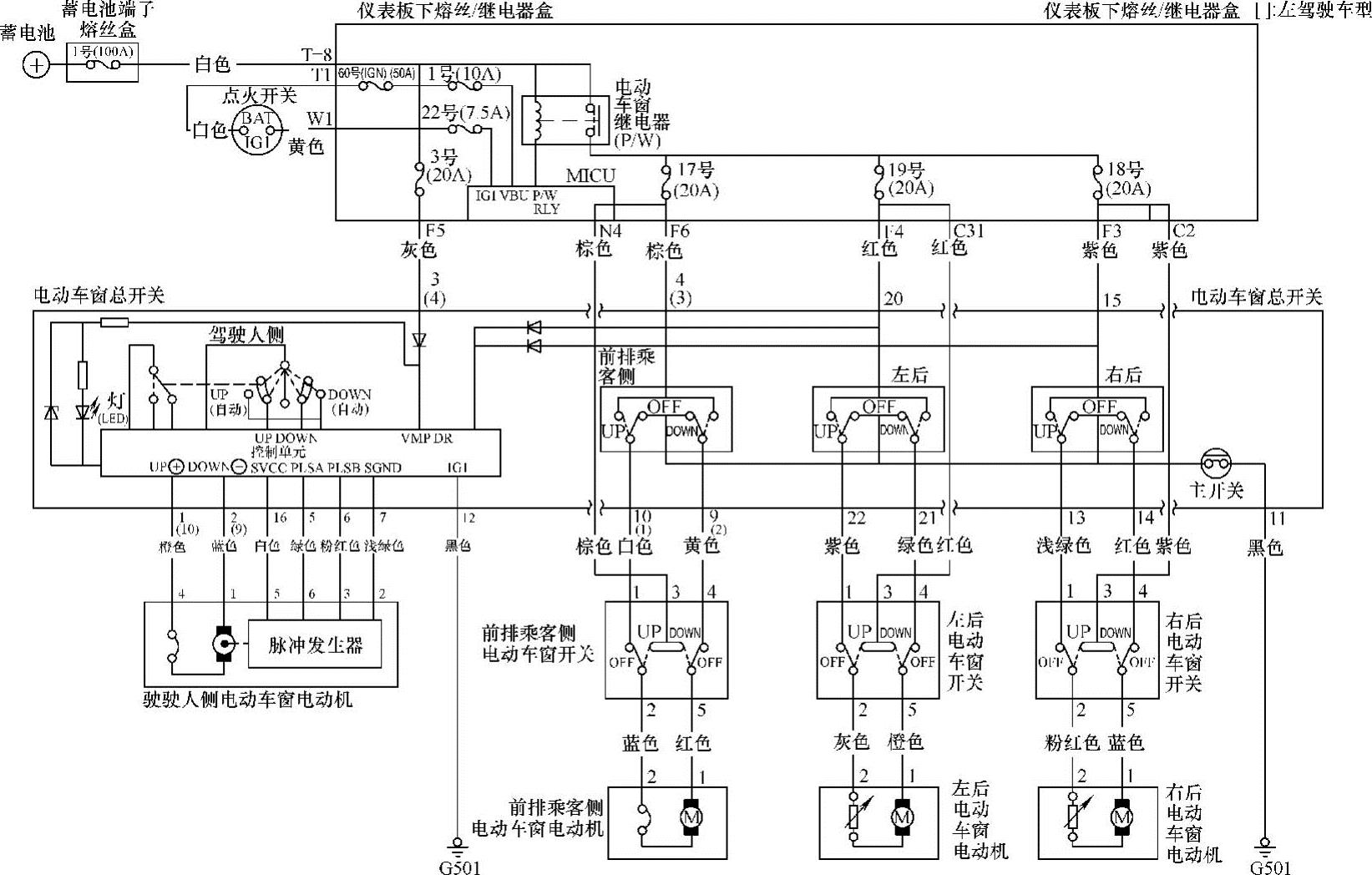

图4⁃35 本田飞度轿车的电动车窗控制系统电路图

（1）电动车窗总开关输入测试如图4⁃36所示，先拆下把手盖，将22针插接器（A）从电动车窗总开关上断开。检查插接器和插座端子确保它们都连接良好。如果端子弯曲、松动或受到腐蚀，按需要对其进行修理并重新检查系统。如果端子看起来正常，则在插接器仍旧是断开的情况下，进行表4⁃2所示的插接器输入测试。

需要注意的是，测试前，确保仪表板下熔丝/继电器盒1号（10A）、22号（7.5A）和60号（50A）熔丝正常。

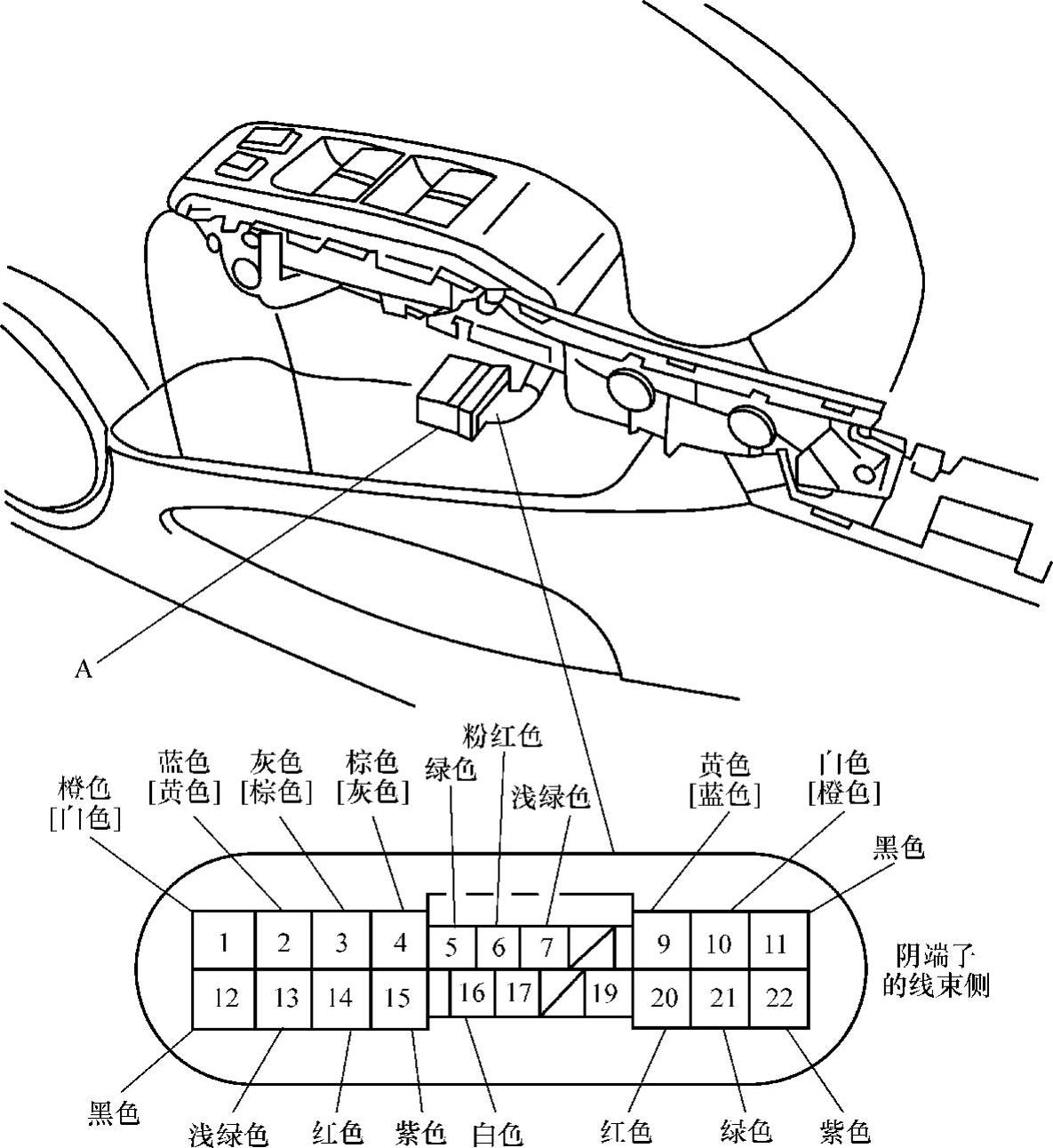

图4⁃36 检测电动车窗总开关

表4⁃2断开插接器并进行插接器一侧的输入测试

（续）

注：[ ]中表示左驾驶车型的情况。

将22针插接器重新连接至电动车窗总开关。将点火开关置于ON（Ⅱ）位置并对这些插接器进行输入测试，见表4⁃3。

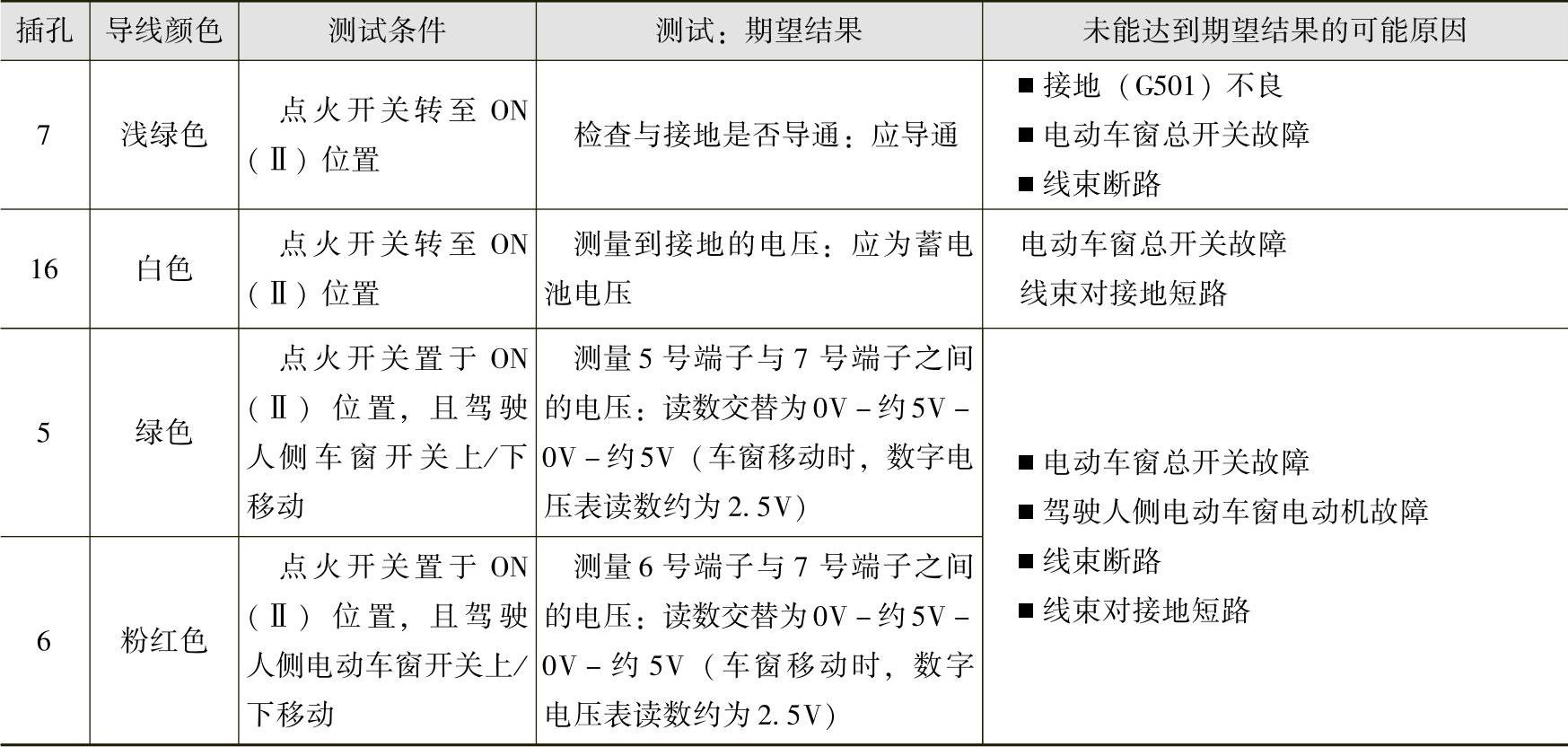

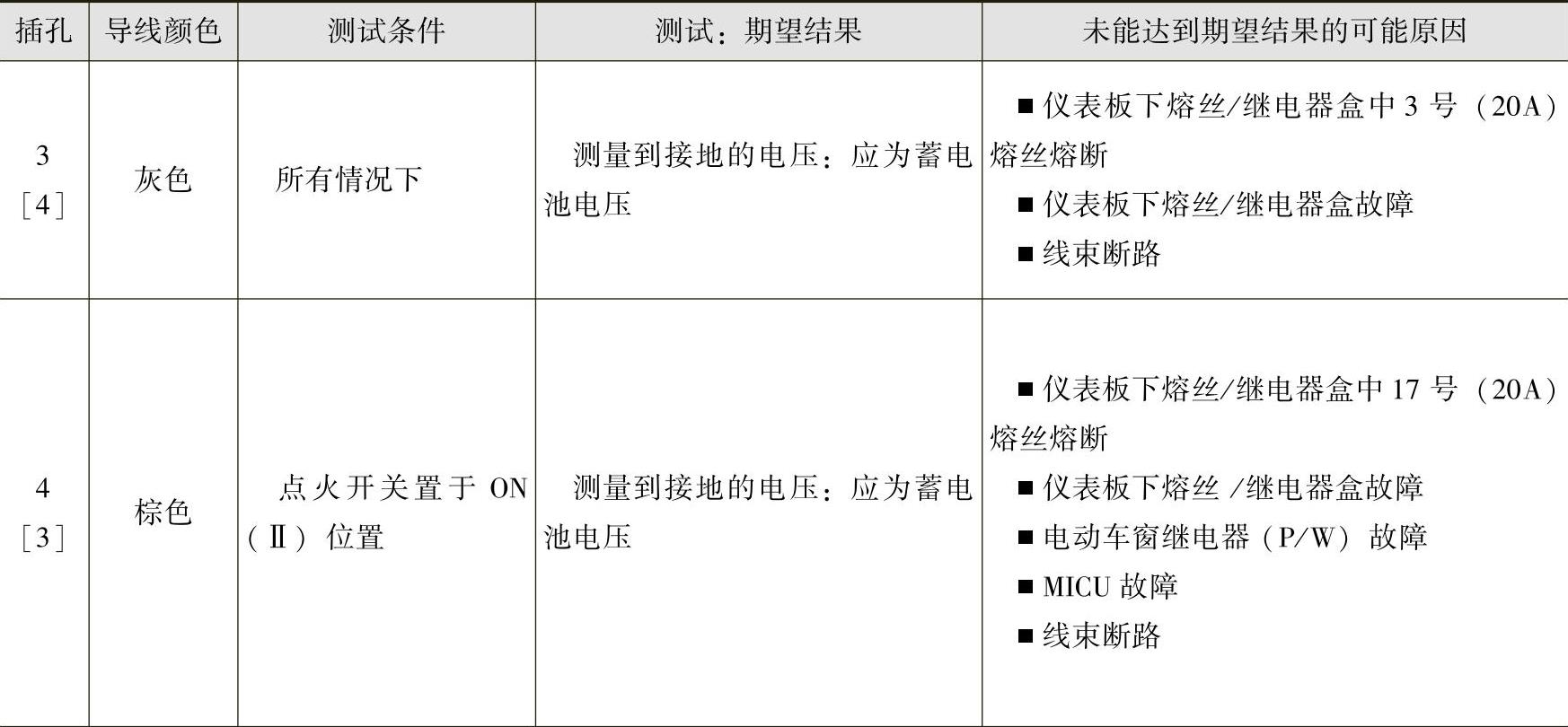

表4⁃3连接插接器后进行输入测试

注：[ ]中表示左驾驶车型的情况。

如果测试指示出有问题，找到并排除故障，然后重新检查系统。

如果所有输入测试都是正常的，则控制单元一定有故障；更换电动车窗总开关。

（2）驾驶人侧开关驾驶人侧开关与控制单元组合在一起，这样无需隔离开关就能进行测试。进行主开关输入测试程序（参见表4⁃2）。如果测试正常，则驾驶人侧开关肯定故障，应更换开关。

（3）总开关中的前排乘客侧、左后、右后车窗主控开关测试分别按图4⁃37所示，对总开关中的前乘客侧、左后、右后控制开关进行测试。

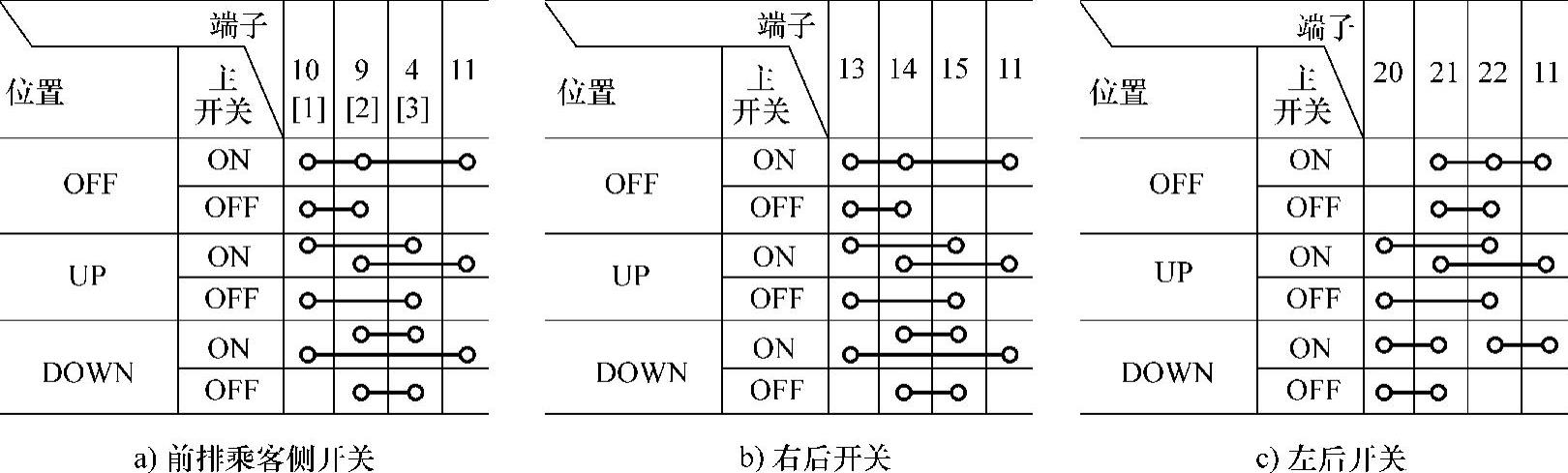

图4⁃37 检测总开关中的前排乘客侧、左后、右后车窗主控开关

注：[ ]中表示左驾驶车型的情况

（4）各乘客侧的电动车窗分控开关测试如图4⁃38所示，分别拆下前排乘客侧、后排车窗把手盖；将5针插接器从前排乘客侧车窗开关上断开；根据表中每个开关的位置，检查端子之间是否导通。如果导通性与规定不符，则更换开关。

对于一些带有车门或车窗玻璃控制模块的车型来说，还可以通过诊断仪读取数据的方法来检测车窗玻璃控制开关的好坏，参见图4⁃2。

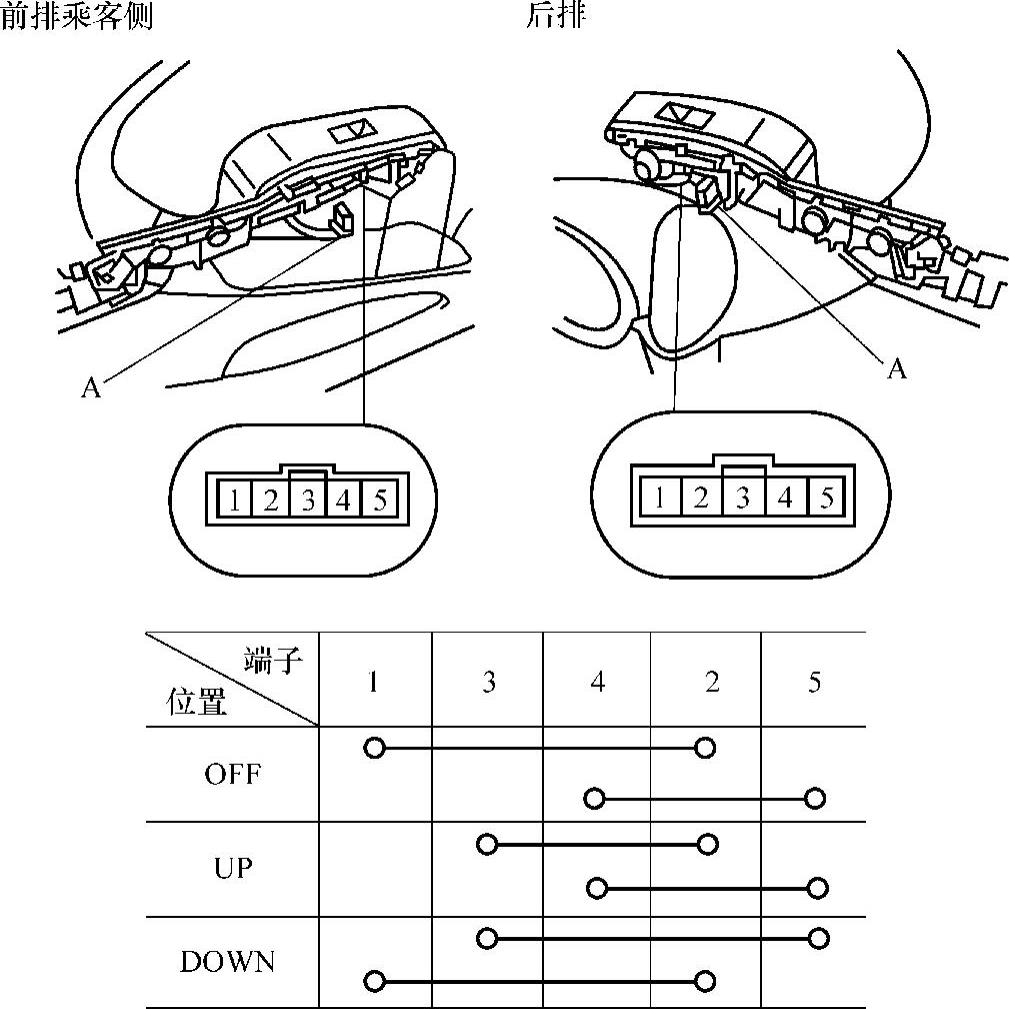

图4⁃38 前排乘客侧及后排座电动车窗分控开关测试

“驾驶人侧车门电动机”（丰田车型）显示的数据列表主要数据含义见表4⁃4。

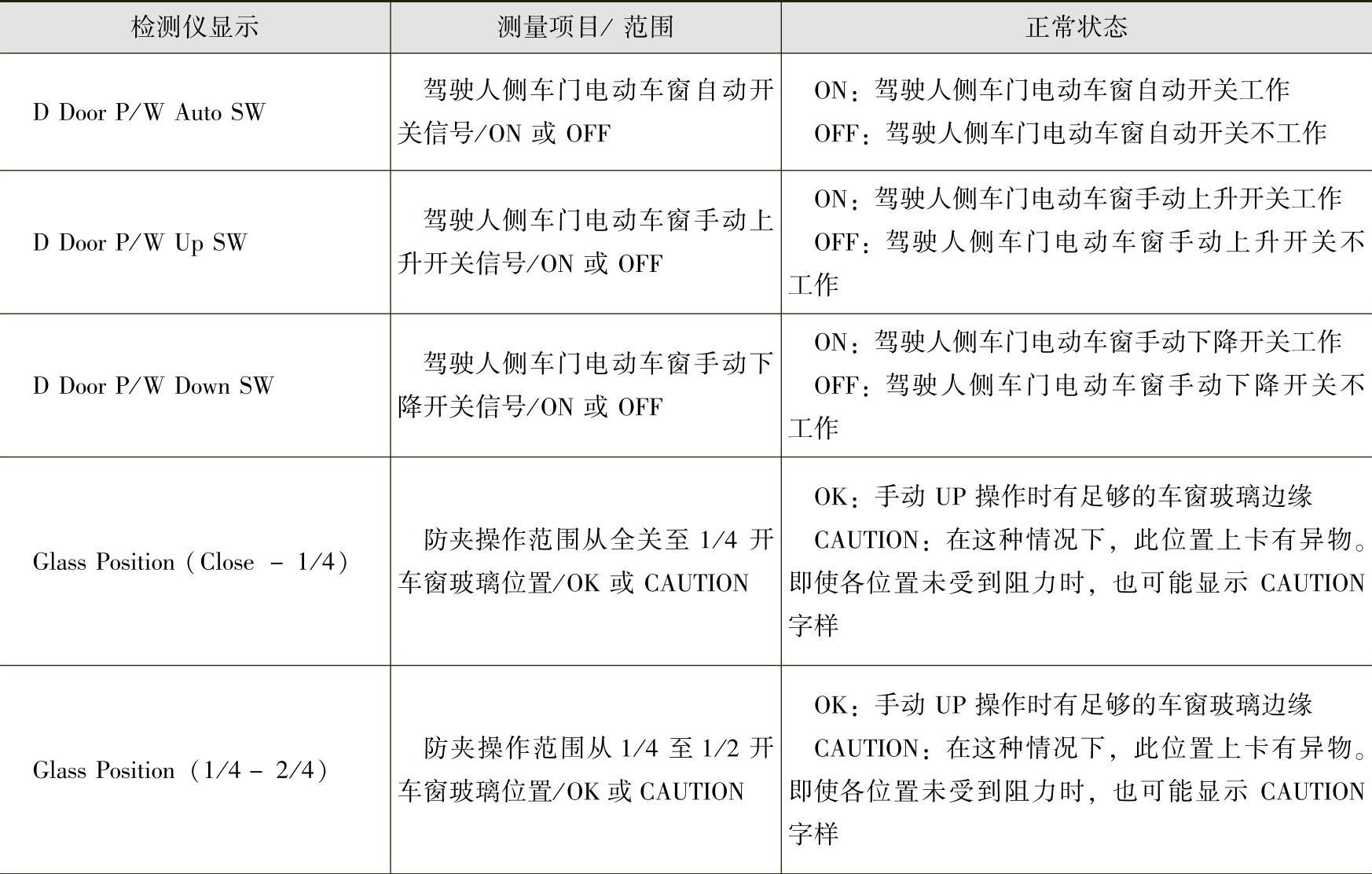

表4⁃4“驾驶人侧车门电动机”（丰田车型）显示的数据列表主要数据含义

（续）

在主车身系统中能显示电动车窗升降器电动机（驾驶人侧车门）和主车身ECU（仪表板接线盒）之间的连接状态，见表4⁃5。

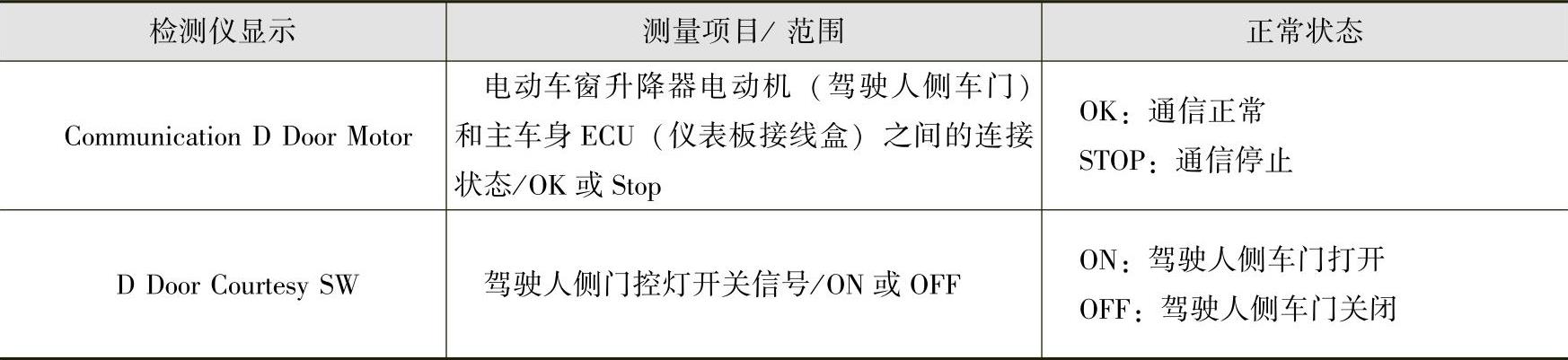

表4⁃5在主车身系统中显示的数据

值得注意的是，有些车型采用的车窗玻璃控制开关是一种电阻编码开关，在不同档位具有不同的电阻值，如宝马、大众的一些车型。图4⁃39为大众宝来的车窗玻璃主控开关示意图。

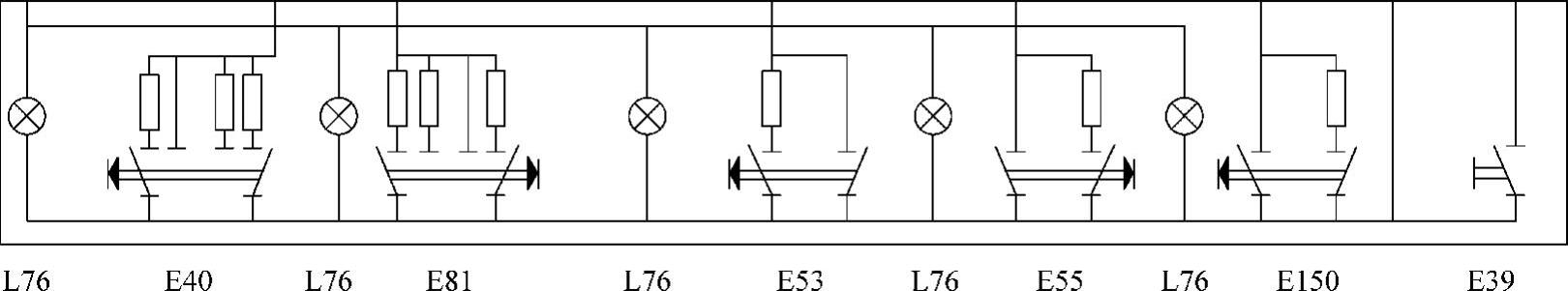

图4⁃39 大众宝来的车窗玻璃主控开关示意图

E40—前左车窗升降器 E81—驾驶人侧车门中的右前车窗升降器开关 E53—驾驶人侧车门中的左后车窗升降器开关 E55—驾驶人侧车门中的右后车窗升降器开关 E39—后车窗升降器联锁开关 E150—驾驶人侧车门中的车内锁开关 L76—开关照明

2.电动车窗玻璃升降器电动机的动作测试方法

车型不同，电动车窗系统控制方式不相同。有的电动车窗玻璃升降器电动机可以直接通过元件端子测量电阻，也即可以直接通电进行动作测试，有的则与车门控制模块集成为一个整体，则需按原厂维修手册进行动作测试。

在拆开门内饰板之前，通常可用诊断仪进行主动测试，而无需拆下任何零件就可进行驾驶人侧车门电动车窗电动机的测试。执行主动测试时，可显示数据表信息。

如丰田车系通常可将智能检测仪连接到DLC3上，将点火开关置于ON（IG）位置，打开智能检测仪，进入以下菜单：

选择“Body”→“D-Door Motor”→“Active Test”；显示Power Window，选择UP或DOWN来控制车窗的动作。

如果已拆下电动车窗玻璃升降器电动机总成，以卡罗拉车为例，电动车窗玻璃升降器电动机的动作测试可按下述步骤检查。

（1）检查电动车窗升降器电动机（驾驶人侧）左前门的电动车窗玻璃升降器电动机的电路连接如图4⁃40所示。根据表4⁃6，向电动机连接器施加蓄电池电压。

检查时应注意不要向端子1、2、4、7和10之外的任何端子施加蓄电池电压。

图4⁃40 左前门的电动车窗玻璃升降器电动机的电路连接

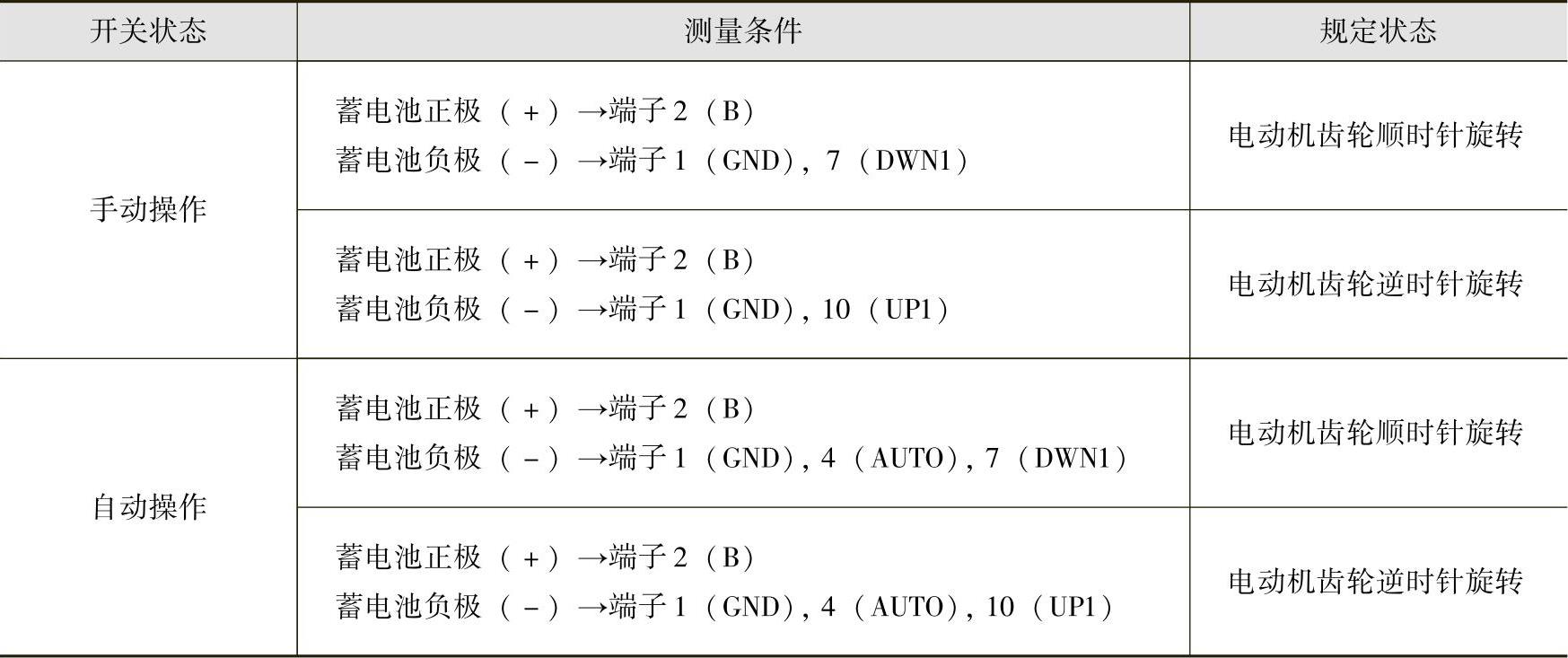

表4⁃6检查测试驾驶人侧电动车窗升降器电动机时的操作

如果结果不符合规定，更换电动机总成。

（2）检查电动车窗升降器电动机（前排乘客侧）前排乘客侧电动车窗玻璃升降器电动机的电路连接如图4⁃41所示。根据表4⁃7，向电动机连接器施加蓄电池电压。

检查时应注意，不要对除端子1和2外的任何端子施加蓄电池电压。

如果结果不符合规定，更换电动机总成。

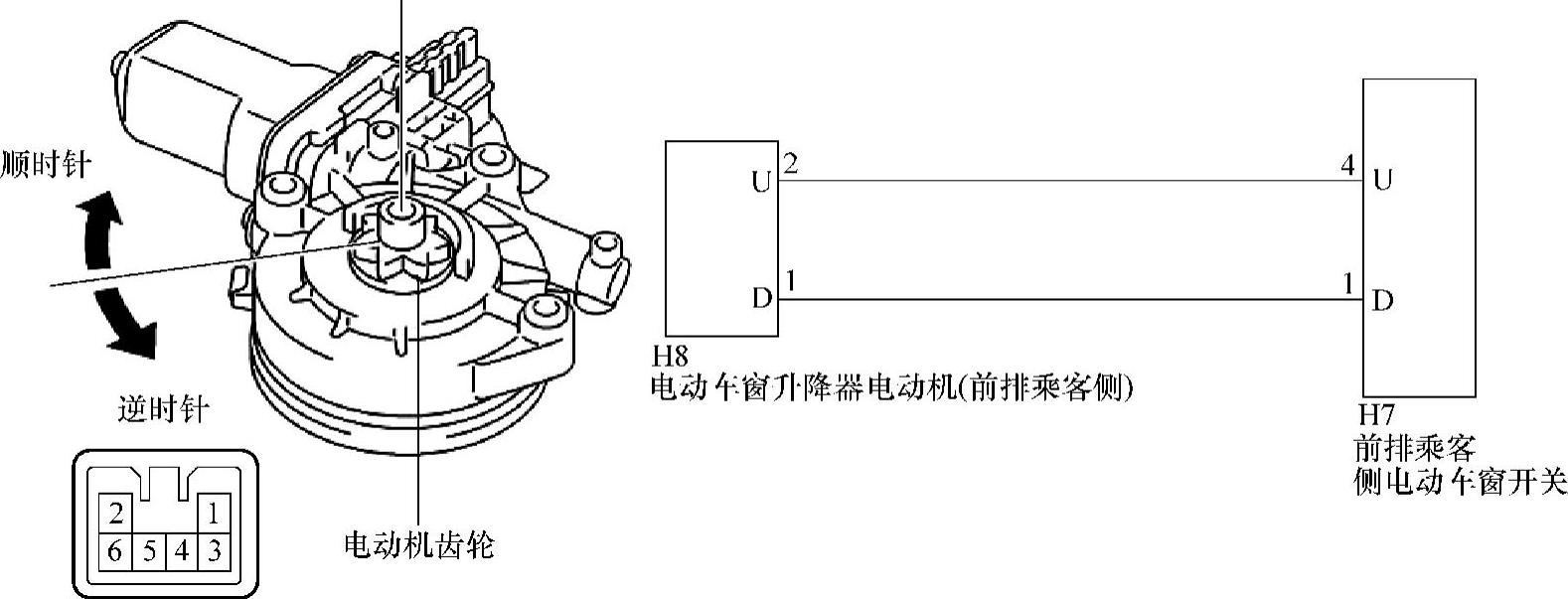

图4⁃41 前排乘客侧电动车窗玻璃升降器电动机的电路连接

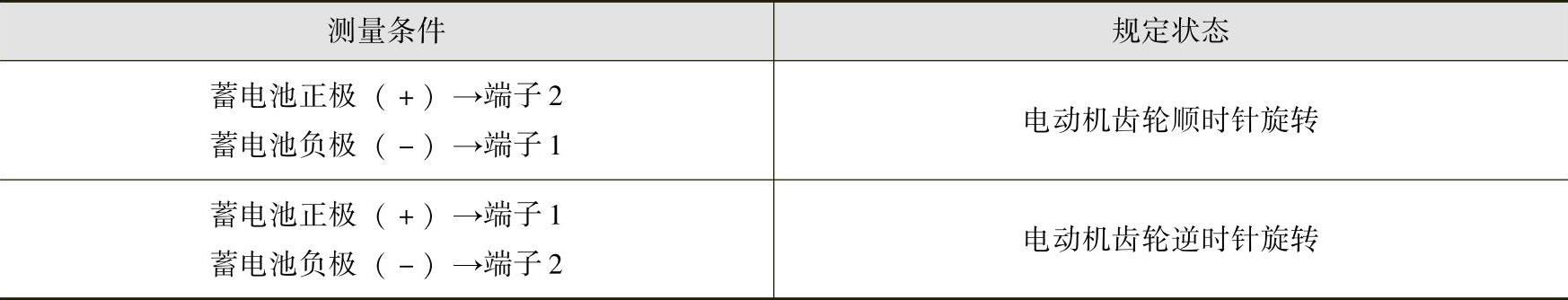

表4⁃7检查测试前排乘客侧电动车窗升降器电动机时的操作

如果更换了电动车窗电动机或电动车窗升降器，则需要进行初始化（蓄电池负极端子断开并重新连接后，没有必要进行初始化）。初始化期间不应操作其他电气系统。如果电动车窗电动机的电源电压出现下降，则初始化将中断，仅在更换电动车窗升降器电动机时需要初始化。但是，更换电动机可能导致电动机齿轮啮合到其他位置。这可能导致当前车窗玻璃位置和ECU中存储的位置存在差异。在这种情况下，防夹功能将无法正常工作，使系统返回到初始化前的状态并对系统重新进行初始化。更换车窗玻璃或车窗玻璃升降槽可能导致当前车窗玻璃位置与ECU中存储的位置之间产生差异。在这种情况下，防夹功能将无法正常工作，使系统返回到初始化前的状态并对系统重新进行初始化。在电动车窗操作过程中，断开车窗升降器电动机连接器，该项操作将使电动机恢复至初始化之前的状态。初始化完成后，自动上升功能才起作用。点火开关置于ON（IG）位置时，电动车窗主开关指示灯开始闪烁，并且持续闪烁至初始化完成。成功完成初始化后指示灯一直亮。

初始化电动车窗控制系统（电动车窗升降器电动机（驾驶人侧））的步骤如下：

连接蓄电池负极端子；将点火开关置于ON（IG）位置，电动车窗主开关指示灯闪烁；通过操作电动车窗主开关完全关闭车窗玻璃；车窗玻璃停止后，将电动车窗主开关保持在AUTOUP位置至少1s；检查并确认电动车窗主开关指示灯一直亮。如果指示灯不是一直亮，则意味着初始化未成功完成，这种情况下，降下车窗玻璃至少50mm（1.96in），并在车窗全关后，将电动车窗主开关保持在AUTOUP位置1s。
