数据流分析与主动测试方法：汽车电气设备故障检查
【摘要】：如果车辆的车外灯由主车身ECU控制的话，一般均可进行数据流的读取，以确定开关信号输入是否正常，并执行继电器主动测试以判断在开关侧或继电器侧是否存在故障。这样在读取数据流与进行主动测试时才能做到有的放矢。如丰田车系可使用智能测试仪的DATA LIST（数据表）功能，在不拆卸任何零件的情况下，读取开关、执行器和其他项目的数据。3）根据测试仪上的显示来读取DATA LIST，如图361所示。表39丰田检测仪显示主动测试项目的控制内容（续）
如果车辆的车外灯（前照灯、尾灯、前雾灯和后雾灯）由主车身ECU控制的话，一般均可进行数据流的读取，以确定开关信号输入是否正常，并执行继电器主动测试以判断在开关侧或继电器侧是否存在故障。在分析电脑控制的照明和信号系统电路时，可将其电路简化成一种类似图3⁃60所示的输入-输出框图，以便理解故障范围。用户可以很容易清楚哪些信号为输入信号，ECU输出信号去控制什么。这样在读取数据流与进行主动测试时才能做到有的放矢。
如丰田车系可使用智能测试仪的DATA LIST（数据表）功能，在不拆卸任何零件的情况下，读取开关、执行器和其他项目的数据。在故障排除过程中，先读取数据可以节省时间。
1）将智能测试仪连接到DLC3上。
2）将点火开关转到ON（IG）选择主车身系统。
3）根据测试仪上的显示来读取DATA LIST，如图3⁃61所示。

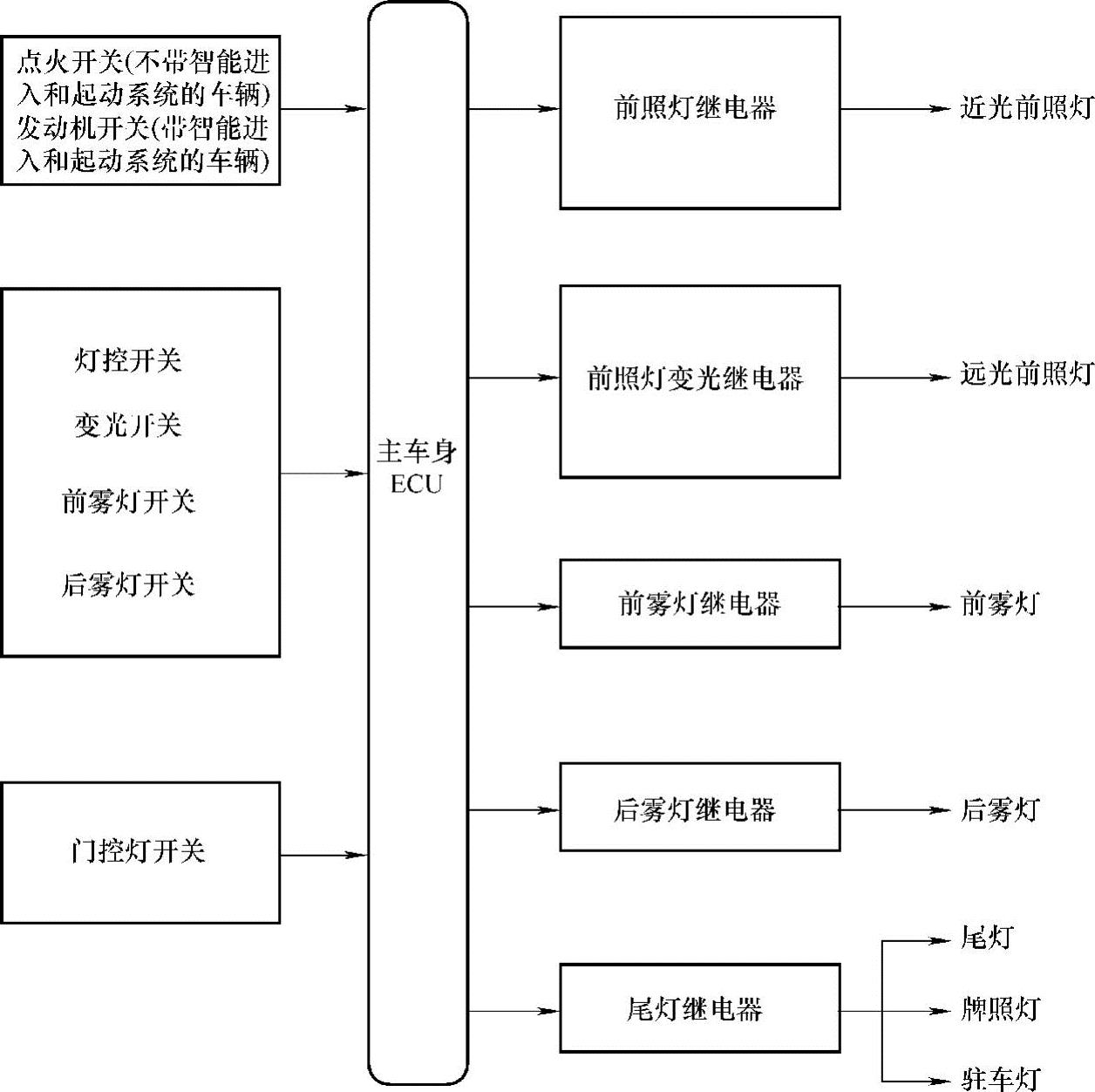

图3⁃60 主车身ECU控制的车外灯系统输入-输出框图举例

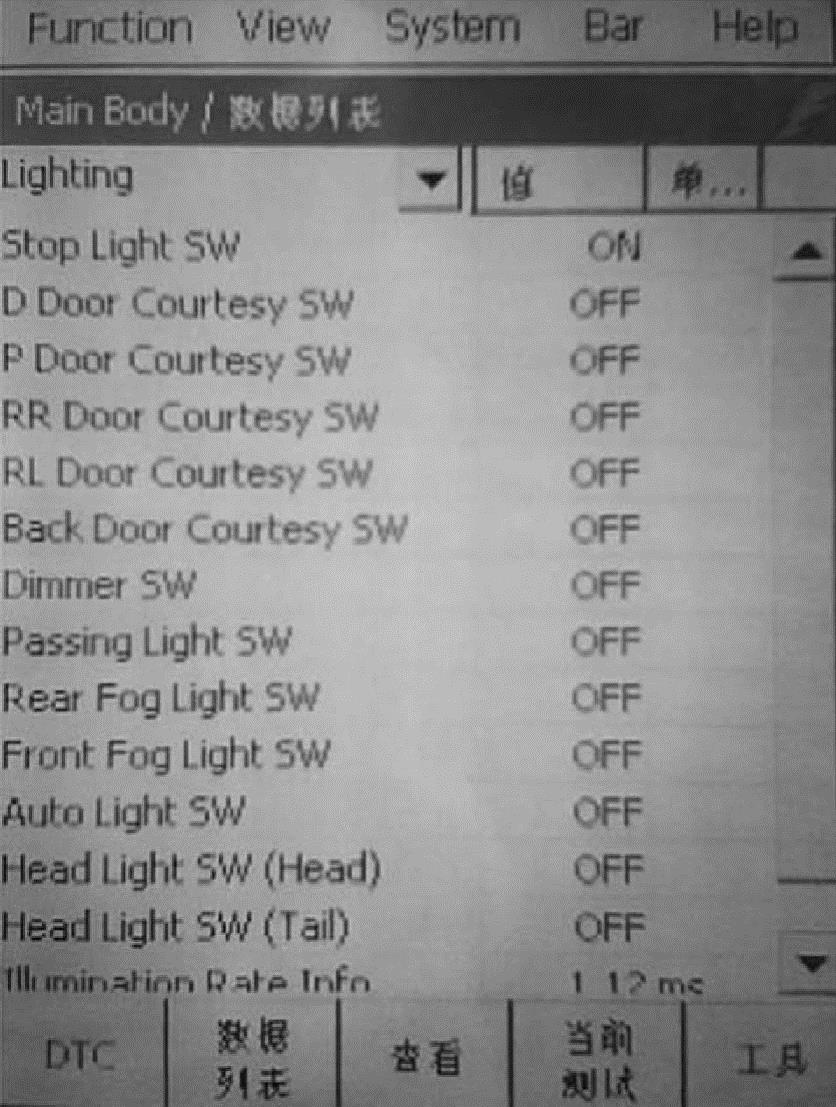

图3⁃61 用丰田诊断仪读取车外灯系统的相关数据
其显示数据的含义见表3⁃8。

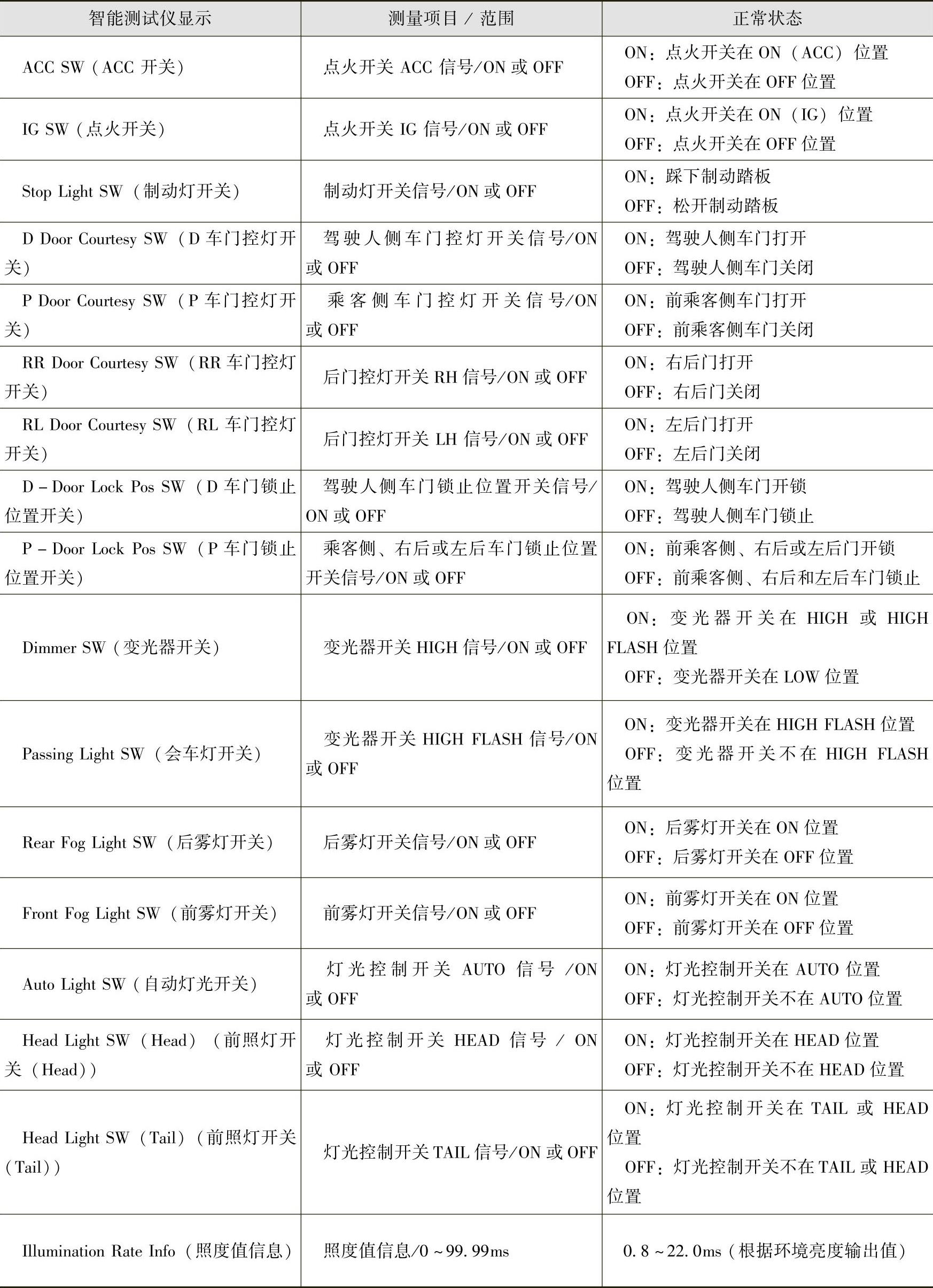

表3⁃8丰田诊断仪读取车外灯系统数据的含义
在故障排除过程中，还可以进行主动测试，例如前照灯近光正常，变光开关置于HIGH位置时，左右两侧的前照灯远光都没有亮起，则执行前照灯远光继电器主动测试，如果主动测试时仍然不亮，则故障存在于继电器侧；如主动测试时能亮起，可确定故障存在于开关侧，再读取数据表中变光开关HIGH信号值予以确认。执行智能测试仪的主动测试可以在不拆卸任何零件的情况下运行继电器、真空电磁阀（VSV）、执行器和其他项目，所以先进行主动测试可以节省时间。主动测试过程中可显示数据表。主车身的主动测试项目如图3⁃62所示。

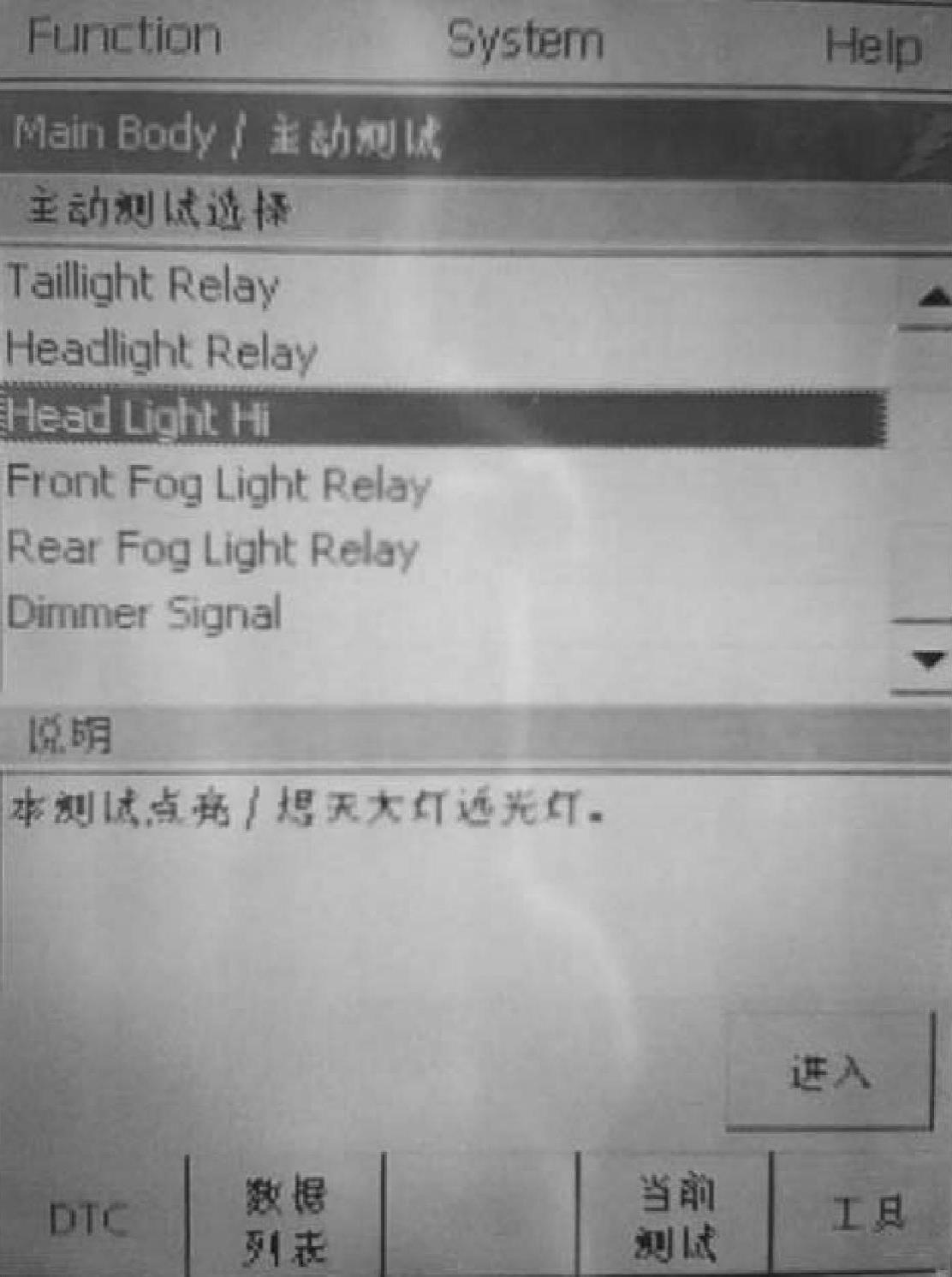

图3⁃62 主车身的主动测试项目（丰田卡罗拉）
检测仪显示的这些项目的控制内容见表3⁃9。

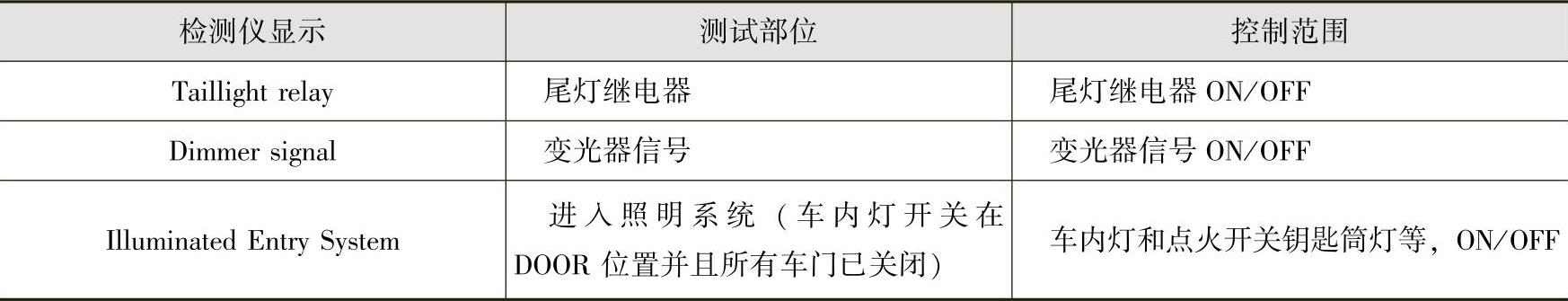

表3⁃9丰田检测仪显示主动测试项目的控制内容
（续）
