挤压性围岩隧道施工技术|双支洞挑顶|变形破坏特性控制
【摘要】：兰渝铁路新城子隧道地层属于高地应力软弱围岩地段，施工中隧道围岩及初支变形复杂，且难以控制，其隧道大跨挑顶段加宽6 m，断面形式是迄今为止世界上最大的开挖断面，为解决新城子隧道大跨挑顶过程中面临的导洞、正洞受力复杂、围岩变形的问题，提出了一种全新的双支洞挑顶施工方法，解决了大跨度高地应力软岩隧道挑顶的施工难题。保证下支洞挑顶后施工正洞的通道，正洞上部的初支拱脚落在门架上。
软弱围岩大跨隧道相比于石质隧道，隧道挑顶段的受力更为复杂，采用传统小导洞挑顶，即斜井施工至与正洞交界后，以圆曲线形式转体进入正洞，同时上坡开挖至正洞拱顶高程，并继续沿相同方向掘进一定距离;形成作业空间后，转向相反方向施工，扩挖临时支护达到正洞标准断面。而正洞落底过程中，势必增加导洞的高度，导洞底部悬空。在自身受力的同时，正洞初期支护承受的外力也将传递到导洞墙底，受力复杂，围岩变形加大，对导洞结构及正洞已完成的初期支护受力不利，存在严重安全风险。
兰渝铁路新城子隧道地层属于高地应力软弱围岩地段，施工中隧道围岩及初支变形复杂，且难以控制，其隧道大跨挑顶段加宽6 m，断面形式是迄今为止世界上最大的开挖断面，为解决新城子隧道大跨挑顶过程中面临的导洞、正洞受力复杂、围岩变形的问题，提出了一种全新的双支洞挑顶施工方法，解决了大跨度高地应力软岩隧道挑顶的施工难题。
1)技术特点
利用平行导洞施工上下支洞，上下支洞分别与正洞隧道正交，上支洞和下支洞前后错开，上支洞爬坡进入正洞进行挑顶，下支洞平坡进入正洞，回填下支洞，施工正洞上部，正洞初支穿过下支洞上部后，清除下支洞的回填碴，利用下支洞开挖正洞下部，形成正洞断面。开挖正洞上部初支前对正洞拱部打设管棚注浆加固(图6.1)。

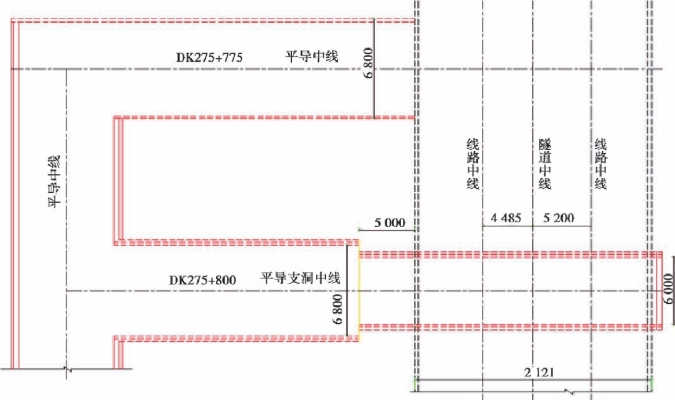

图6.1 上下支洞挑顶平面图
隧道施工以新奥法为依托，采取加密超前管棚、锚索加固、初支背后注浆加固、增设临时仰拱等支护方法，控制地表下沉，通过全过程的施工监控量测，监视土体及结构的稳定性，随时调整支护参数，使主体结构能安全顺利地建成。
图6.2 导洞施工工艺流程
2)施工工艺流程
具体工艺流程如下:施工准备→平行导洞施工→上下支洞施工→上下支洞与正洞交叉口加固施工→上下支洞挑顶的施工→下支洞回填、正洞上部开挖及初支→清除下支洞回填渣→正洞下部开挖及初支→形成正洞断面。其操作要点如下。
(1)平行导洞施工
导洞断面大小由施工工艺、围岩条件、采用设备等因素确定，可为拱形直墙或曲墙。视情况可采用全断面或上下台阶法施工(导洞施工工艺流程如图6.2所示)，施工中的具体要求有如下几点:
①严格控制导洞线路的精度，确保导洞与结构的关系。
②喷混凝土封闭后开挖前打设超前导管，间隔一个超前注浆管，于开挖前超前导管注水泥浆。
③严格控制开挖进度，每次开挖不超过2榀，按两台阶法施工，台阶的长度控制在5～10 m。
④开挖过程若出现不良地质情况应及时对开挖面进行网喷封闭，进行加固处理后再施工。
⑤严格控制钢支撑间距，网构钢架应精确定位，注意“标高、中线、前倾后仰、左高右低、左前右后”等各个方位的位置偏差，钢支撑保护层临土侧50 mm，背土侧40 mm。安装允许误差见表6.1。
表6.1 网构钢架安装允许误差
⑥按设计施工满铺钢筋网，将纵向连接筋、钢筋网与网构钢架牢固连接。
⑦滞后掌子面5 m回填注浆一次，浆液为纯水泥浆，对初支背后拱墙进行加固。
⑧导洞施工过程中，加强量测频率，及时反馈量测结果，以便根据量测结果及时修正支护参数，确保安全。
(2)上下支洞施工
依据测量控制桩点以及设计图纸定出的上下支洞洞口的平面位置，导洞断面大小由施工工艺、围岩条件、采用设备等因素确定，可为拱形直墙或曲墙。视情况可采用全断面或上下台阶法施工(导洞施工工艺流程参见图6.3)，施工中的具体要求有如下几点:
①严格控制上下支导洞线路的精度，确保上支洞与正洞的坡高比(上支洞爬坡挑顶图见图6.4)，爬坡支洞利用40 m范围逐渐爬坡大跨上台阶高程，下支洞与正洞平坡关系(下支洞平坡挑顶图见图6.5)，开挖至与正洞相交交叉口处。
②喷混凝土封闭后，开挖前打设超前导管，间隔一个作为超前注浆管，于开挖前超前导管注水泥浆。
③严格控制开挖进度，每次开挖不超过2榀，按两台阶法施工，台阶的长度控制在5～10 m。
④开挖过程出现不良地质情况应及时对开挖面进行网喷封闭，进行加固处理后再施工。
图6.3 导洞施工工艺流程

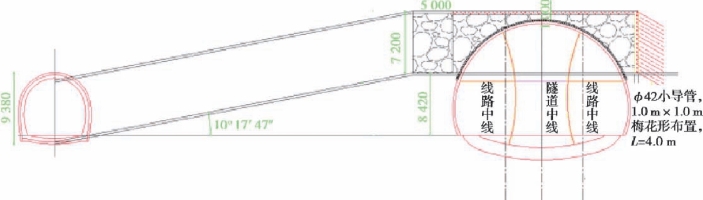

图6.4 上支洞爬坡挑顶(单位：mm)

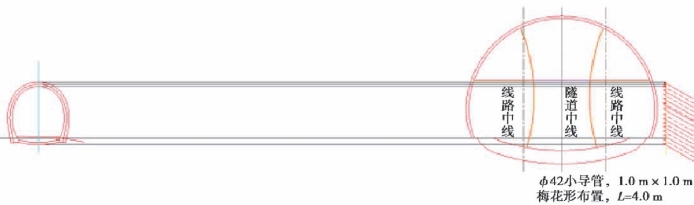

图6.5 下支洞平坡挑顶
⑤严格控制钢支撑间距，网构钢架应精确定位，注意“标高、中线、前倾后仰、左高右低、左前右后”等各个方位的位置偏差，钢支撑保护层临土侧50 mm，背土侧40 mm。
⑥按设计施工满铺钢筋网，将纵向连接筋、钢筋网与网构钢架连接牢固。
⑦滞后掌子面5 m回填注浆一次，浆液为纯水泥浆，对初支背后拱墙进行加固。
⑧导洞施工过程中，加强量测频率，及时反馈量测结果，以便根据量测结果及时修正支护参数，确保安全。
(3)交叉口加固施工
①在下支洞与正洞交叉口处架立4榀并排设置的门型钢架，外侧设型钢钢架支撑柱及落脚横梁，门型钢架采用型钢不小于H175，采用φ22钢筋纵向连接、焊接牢固，喷射混凝土封闭。
②喷射混凝土前，门型钢架顶梁位置用彩条布或其他材料包裹，在安装挑顶段正洞钢拱架时扯掉彩条布即可，正洞钢拱架与门型钢架横梁之间焊接牢固。保证下支洞挑顶后施工正洞的通道，正洞上部的初支拱脚落在门架上。(正洞与门架连接图见图6.6)

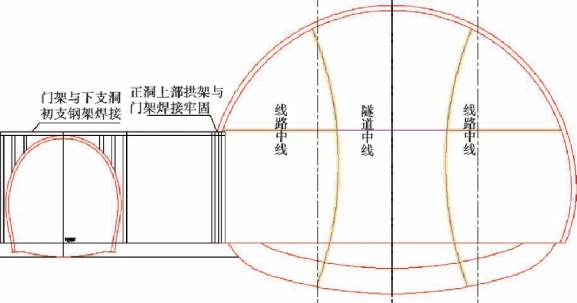

图6.6 正洞与门架连接图
③在与正洞交叉口相接的上下支洞9～12 m内设套拱加固，套拱钢拱架工字钢不小于20b，底板混凝土增设工字钢横撑，与已施工完的初期支护形成整体受力，确保安全。
(4)上支洞和下支洞进入正洞的施工
①上支洞进入正洞的施工。
上支洞爬坡至正洞拱顶，上支洞拱顶高度比正洞拱顶高1.0 m，平坡到大跨对侧1.0 m，封闭上支洞掌子面，掌子面打设R32自进式锚杆，L=8 m，梅花形布置1.5 m×1.5 m(环×纵)，注浆加固，挂设φ8钢筋网网片，网格间距为20 cm×20 cm，喷C25喷射混凝土，厚15 cm，封闭围岩。
施作1 m堵头墙，并加固堵头部位围岩。为方便大跨正洞的开挖，上支洞采用直墙式断面进行支护，其特点为保证正洞各部初支钢架平整圆顺在同一断面里程;为保证不破坏上支洞拱顶的受力结构，确保正洞上部开挖施工安全，上支洞拱顶比正洞拱顶高1.0 m，正洞上部开挖时只破除上支洞边墙初支。
挑顶段上导洞支护采用H175型钢拱架，开挖每循环进尺1.0～1.2 m，施作φ42，L=3 m@40 cm超前小导管和φ42，L=4 m的锁脚锚管，上支洞与正洞线路方向垂直;并在上支洞初支边墙即正洞拱部范围内打设φ89超前管棚，并注浆，进行施工正洞开挖支护。
②下支洞进入正洞的施工。
下支洞平坡贯穿正洞与线路方向垂直，下支洞支护采用H175型钢拱架，开挖每循环进尺1.0～1.2 m，施作φ42，L=3 m@40 cm超前小导管和φ42，L=4 m的锁脚锚管，开挖断面采用曲墙式断面;开挖支护至大跨对侧一米处，封闭上支洞掌子面，掌子面打设R32自进式锚杆，L=8 m，梅花形布置1.5 m×1.5 m(环×纵)，注浆加固，挂设φ8钢筋网网片，网格间距20 cm×20 cm，喷C25喷射混凝土，厚15 cm，封闭围岩。并施作1 m堵头墙，加固堵头部位的围岩。
③下支洞回填。
采用洞渣和沙袋回填下支洞，将正洞范围内的下支洞段回填密实，为正洞上部开挖穿过下支洞上部做准备。

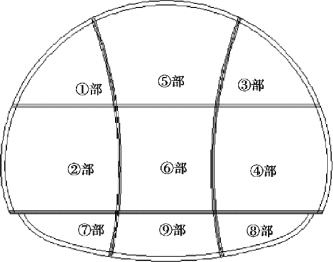

图6.7 9部双侧壁法
(5)隧道正洞开挖及初支
①在上支洞初支的基础上进行正洞开挖，紧靠上支洞初支边墙并排架设两榀正洞H200型钢和双侧壁H175型钢，打设R38自进式锁脚锚杆，L=8 m每榀4根，φ42，L=3 m@40 cm超前小导管，拱墙打设φ42，L=4 m，梅花形布置1.2 m×1.2 m(环×纵)径向注浆小导管，喷射C25混凝土封闭。
②然后拆除上支洞初支边墙，开挖大跨正洞，且大跨正洞采用9部双侧壁法施工(图6.7)，上台阶分3部开挖，各部之间交错前进，1部超前3部10 m，3部超前5部10 m，开挖到位后及时喷射混凝土封闭，快速安装钢拱架，并打设超前小导管。
正洞向下支洞方向掘进35 m，并在正洞拱墙布设长锚索对初支进行加固，锚索长18 m/根，间距1.5 m×1.5 m(环×纵)，及时注浆、张拉、锚固。
③正洞上部施工35 m完成后，穿过下支洞上部10 m，继续进行正洞反方向正常施工，清除下支洞回填渣，在下支洞初支支护基础上，采用9部双侧壁法分部开挖正洞下部，与正洞上部的拱架连接，形成正洞断面。
④上支洞挑顶工作完成后，上支洞拱顶比大跨拱顶高1.0 m，对大跨拱顶采用C35混凝土进行回填，等大跨段施工正常后及时封闭支洞，上支洞爬坡段和下支洞平坡段采用C20混凝土回填密实，导洞其余地段采用洞渣回填。
(6)隧道施工工艺的改进
①增设套拱和临时仰拱，及时封闭，步步成环。与正洞交叉口相邻段上下的支洞采用套拱加固，相对于二衬混凝土加固等工艺而言，简化了施工工艺，缩短了加固周期，加快了施工进展，同时节约了费用;且导洞进入大跨正洞后，上下支洞的仰拱改为临时仰拱，上下支洞进入正洞后不利于掌子面的稳定，易造成拱顶及地表沉降。遵循浅埋暗挖及时封闭步步成环的原则，改设上下支洞临时仰拱，使上下支洞的断面及时封闭。同时，利用临时仰拱形成上部施工通道，避免上下施工干扰，缩短施工循环时间。
②增加工作面、效益显著。采用上下支洞挑顶，增加作业面，为大型机械设备提供了作业空间，提高了工效，缩短了挑顶施工时间，减少了施工成本，经济效益显著。
③增设边墙锚索及锁脚锚杆。开挖后掌子面自稳性差，围岩可注性差。为有效控制掌子面的土体稳定和地层沉降，环向和纵向加设自进式锚杆、锚索，增设R38自进式锁脚锚杆，L=8 m。

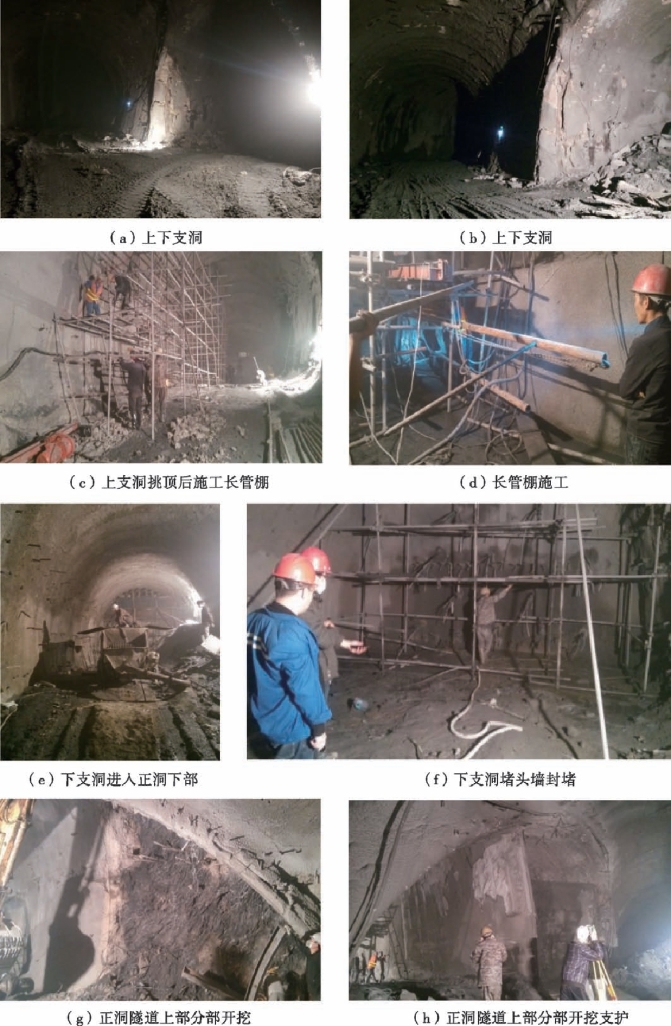

图6.8为双支洞挑顶施工现场操作照片。
图6.8 双支洞挑顶施工现场操作照片
