初期支护与二衬受力分析：围岩隧道变形破坏特性与控制技术
【摘要】：图5.16初期支护弯矩变化曲线图5.17是初期支护第一主应力与位移的不同开挖工序云图。中台阶开挖，初期支护最大主应力出现在洞口拱顶处，约为91.5 MPa;绝对位移最大值为9 cm，出现在洞口中台阶阶角处。图5.18是二衬的最大、最小主应力云图。

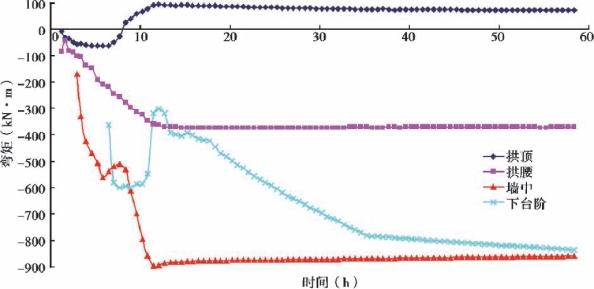

隧道开挖过程中，支护结构随着开挖面的掘进，其受力也不断发生变化，即支护结构的力学响应与开挖过程息息相关。图5.16是隧道开挖过程中锚喷初期支护弯矩随时间发展而变化的曲线。分析可知，隧道拱顶初期支护承受正弯矩，其值随着开挖应力的释放而逐渐增加，仰拱闭合后趋于稳定;拱腰、墙中、下边墙初期支护承受负弯矩，下台阶开挖引起墙中弯矩增加。仰拱封闭后，拱顶、拱腰、墙中处初期支护弯矩值基本不变。下台阶处初支在初期支护封闭后一段时间，基本不变，随后又逐渐增大，在构筑二次衬砌后趋于稳定。
图5.16 初期支护弯矩变化曲线
图5.17是初期支护第一主应力与位移的不同开挖工序云图。中台阶开挖，初期支护最大主应力出现在洞口拱顶处，约为91.5 MPa;绝对位移最大值为9 cm，出现在洞口中台阶阶角处。下台阶开挖，初支第一主应力最大为127 MPa，出现在洞口中下台阶接脚，水平位移最大值为23 cm，发生在下台阶阶角。仰拱开挖施作后，初支第一主应力最大为275 MPa，出现在洞口中下台阶接脚，水平位移最大值为27.5 cm，发生在中、下台阶阶角。浇筑二衬后，初支第一主应力最大为279 MPa，出现在洞口中下台阶接脚，水平位移最大值为27.5 cm，发生在中、下台阶阶角。

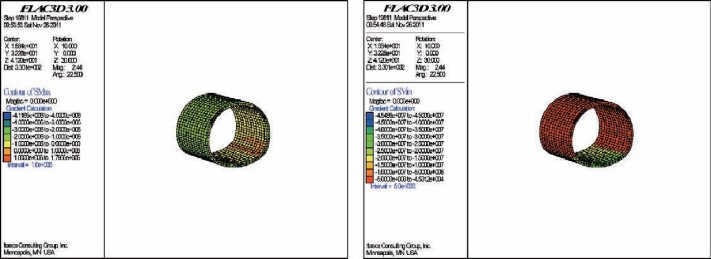

图5.18是二衬的最大、最小主应力云图。可见，二衬的最大主应力为4.12 MPa，在下台阶边墙出现局部拉应力，最大为1.79 MPa。二衬最小主应力为35 MPa，出现在仰拱处。对于高地应力软岩大变形隧道而言，二次衬砌结构不仅仅是安全储备，而且还要承受围岩的流变压力。二次衬砌混凝土结构浇筑初期，由于软弱围岩的变形突然受到约束，导致其最大主应力增长较快;随着时间的增加，围岩塑性区向岩体纵深发展，围岩-支护系统受力变形逐渐达到新的平衡状态，二次衬砌结构最大主应力也逐渐趋于稳定。
图5.17 不同开挖工序的初期支护应力与位移云图
图5.18 二衬应力云图
