(1)计算模型

隧道围岩黏弹性分析时,为了简化运算,假设洞室截面为圆形,对于矩形或直墙拱顶的洞室采用相似变换将隧道形状作等代处理,等代圆的当量半径可按下式计算:

式中:B——隧道断面最大宽度;

H——隧道最大高度。

静水压力状态,洞室压力为p0,开挖半径为a,支护结构半径为b,计算模型如图5.1所示。

根据弹性理论可知隧道周边围岩受到径向的释放荷载p(t)作用时,洞室周边围岩产生的径向位移为:

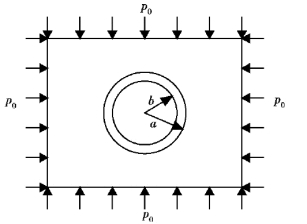

图5.1 计算模型

(2)支护结构黏弹特性

设洞室围岩蠕变特性服从Burgers蠕变规律,蠕变柔量J(t)可表达为:

式中:E1——岩体弹性模量;

c1、k1——与支护结构性质有关的材料常数,

对于隧道衬砌结构,设其蠕变规律服从Kelvin(三单元)模型,可表示为:

式中:E2——支护结构弹性模量;

c1、k2——与支护结构性质有关的材料常数

(3)开挖释放荷载

隧道开挖在掌子面一定范围内,在空间效应的影响下,开挖作业面上的释放荷载,随着远离开挖面以及时间的增加,逐步释放到初始应力状态。根据有限元模拟结果,该释放荷载随时间变化的过程为:

其中,m=,v为工作面平均推进速度。从式(5.5)可以看出,开挖面掘进速度v越快,则p(t)越大,释放掉的应力越小。
