岩石流变元件模型：挤压性围岩隧道变形破坏特性及控制技术成果
【摘要】：图4.2黏性元件塑性元件-塑性体塑性体又称为St.Venant体，用相互接触的摩擦滑块表示，代表符号为V，应力-应变关系如图4.3所示，本构关系为:图4.3塑性元件将H体、N体、St.Venant体通过串联、并联以及混合组合，可以得到大多数常用的蠕变组合模型，串联用符号“-”表示，并联用符号“|”表示。
(1)弹性元件-虎克体

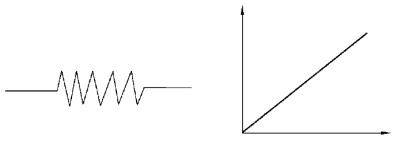

虎克(Hooke)体，简称H体，用一弹性元件(弹簧)来表示，应力-应变关系如图4.1所示，本构关系服从虎克定律表达式:
图4.1 弹性元件
(2)黏性元件-牛顿体

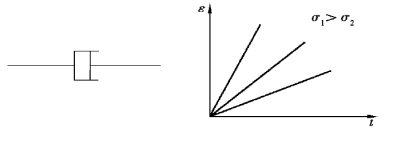

黏性元件即牛顿体，简称N体，用一黏壶表示，应力-应变关系如图4.2所示，本构关系为:
式中:σ——正应力;
——正蠕变速率;
η——黏滞系数。
图4.2 黏性元件
(3)塑性元件-塑性体

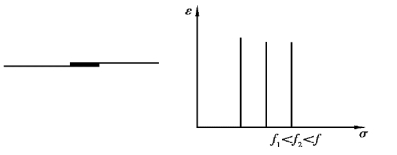

塑性体又称为St.Venant体，用相互接触的摩擦滑块表示，代表符号为V，应力-应变关系如图4.3所示，本构关系为:
图4.3 塑性元件
将H体、N体、St.Venant体通过串联、并联以及混合组合，可以得到大多数常用的蠕变组合模型，串联用符号“-”表示，并联用符号“|”表示。串联时任何元件的应力等于组合体总应力，所有元件应变之和等于组合体总应变;并联时所有元件应力之和等于组合体总应力，任何元件的应变等于组合体总应变。常用蠕变模型及其本构方程如表4.1所示。

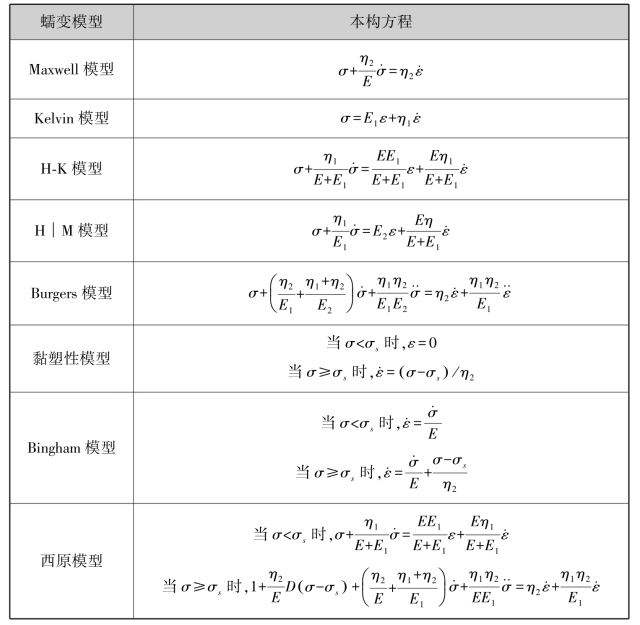

表4.1 常用蠕变模型及其本构方程
上述本构关系可用微分算子形式进行表示，一维状态下可表示为:
三维应力状态下，由弹性理论可知，弹性本构关系的三维张量形式为:
式中，Sij、eij、σii、εii分别为应力偏量、应变偏量以及应力与应变第一不变量的张量形式，有:
其中，G0、K、E0、μ之间的关系表达式为:
因此，将式(4.5)推广到三维有:
