1)试验方案
(1)试验系统
岩石单轴与三轴压缩试验在美国MTS公司生产的MTS 815岩石材料力学试验机(图2.1)上进行。
(2)试件制备
在隧道中厚层炭质板岩段,待围岩开挖后选取厚约18 cm的长方形完整块体。由于板岩具有显著各向异性,所以钻芯取样时应垂直层里面方向取样。加工成φ50 mm×100 mm的标准圆柱体试件,尺寸误差为±0.3 mm。
(3)试验方案
为研究不同围压和不同含水条件下的炭质板岩力学特性,将试件分为3组,试验方案设计如下:
①A组试件,保持天然状态,进行单轴与三轴压缩试验;
②B组试件,先烘干测定其平均天然含水率,然后对干燥试样进行单轴与三轴压缩试验;
③C组试件,烘干后分别泡水5 d、15 d、25 d,并测定其不同泡水时间下的含水率,然后选取部分试样进行单轴与三轴压缩试验。
2)干燥炭质板岩力学特性
(1)全应力-应变曲线
对干燥状态炭质板岩试件在MTS 815上进行单轴压缩与常规三轴压缩试验,试验围压分别设置为5 MPa、10 MPa、15 MPa、20 MPa、25 MPa。单轴试验以0.5 MPa/s的速率施加轴向应力,在比例极限后、峰值应力前改变加载控制方式为环向(横向)应变控制,直至试验结束。三轴试验以每秒0.05 MPa/s的速率施加到设定围压,待围压稳定后,以0.5 MPa/s的力控制加载速率,施加轴向荷载至岩样峰值荷载的70%左右,之后转为环向引伸计控制,得到全过程曲线,直至岩石试件破坏。试验加载如图2.2所示,试验全过程的应力-应变曲线如图2.3所示。
从图2.3可以看出,干燥状态炭质板岩,抗压强度随围压增加而增大,初始无明显微裂隙闭合阶段,应力-应变曲线近似直线。随着轴向荷载增加,变形持续增加,达到峰值强度后,试件突然破坏,无明显屈服阶段。峰值后轴向应变变化较小,应力近似垂直状迅速跌落,侧向应变增加较大,说明破坏是由横向扩容引起的,呈现脆性破坏的特征。
(2)试验结果
根据单轴与三轴压缩试验,干燥状态下炭质板岩力学参数见表2.1。其中岩石的抗剪强度参数c、φ是通过绘制摩尔应力圆得到的。

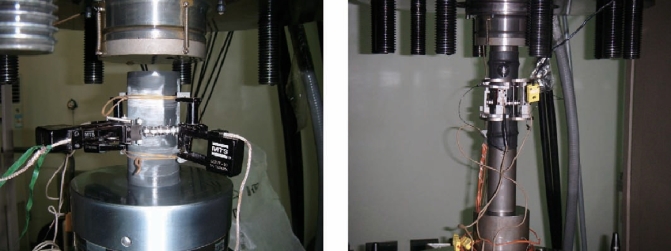

图2.2 单轴与三轴压缩试验

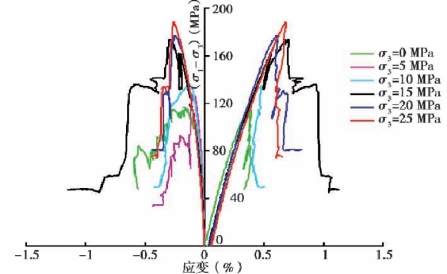

图2.3 单轴与三轴压缩应力-应变曲线

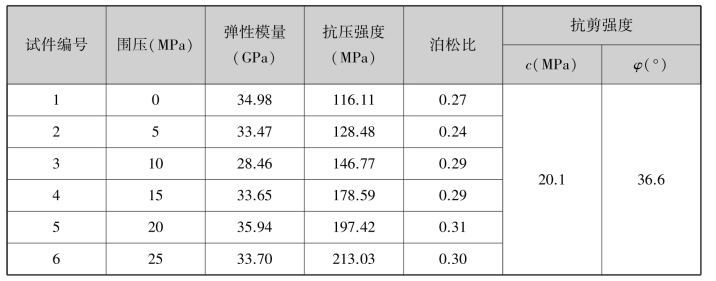

表2.1 干燥状态炭质板岩三轴压缩试验结果
板岩具有明显的各向异性特征,其力学参数随结构面倾角的不同而变化较大。G.Tao与F.Homand通过试验,计算出板岩弹性模量、泊松比等随着倾角在35°~50°范围内时其值最小,在0°、90°时其值最大。在相同围压条件下,板岩随结构面倾角由0°变化到90°时,抗压强度由大变小再变大。板岩的强度变化近似呈抛物线型,以倾角51.7°为对称点时由小变大再变大。由表2.1可知,围压对炭质板岩强度影响较大,不同围压下抗压强度变化曲线如图2.4所示。从图中可见,干燥状态下炭质板岩强度随围压增加而增加,呈线性增加趋势。

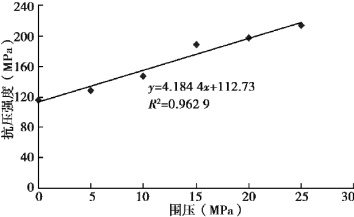

图2.4 不同围压下抗压强度变化曲线
(3)破坏特征
不同围压下炭质板岩岩样的单轴与三轴压缩破坏形式,如图2.5所示。
由图2.5可见,试件破坏以剪切破坏为主,低围压时局部出现劈裂破坏。随着围压的增加,主破裂面与最大主应力的夹角逐渐增大,且破裂面越来越平整光滑。单轴时破裂面与垂直应力夹角约为18°;围压15 MPa时夹角约为35°;围压25 MPa时夹角约为41°。板岩的破坏模式随层理面的倾角不同而不同,主要有三种破坏模式:顺层理面滑移破坏、剪切破坏与混合破坏,随围压增加,破坏模式有由滑移破坏向剪切破坏转化的趋势。由于本书试验所用试件均由垂直于层里面方向取样,所以试件主要是剪切破坏引起的。
图2.5 炭质板岩单轴与三轴压缩破坏形式
3)不同含水状态炭质板岩力学特性
(1)试验结果
为研究地下水对炭质板岩强度的影响,将干燥状态试件泡水5 d、泡水15 d、泡水25 d,分别测定其含水率。对制备好的试件与天然状态试件进行单轴与三轴压缩试验,试验结果见表2.2。

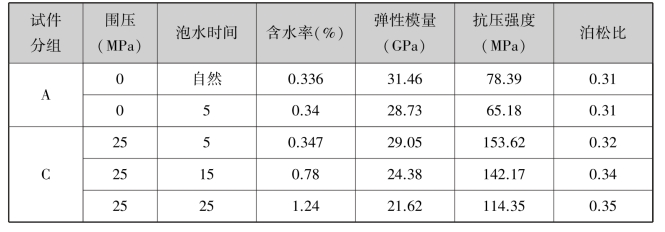

表2.2 不同泡水时间炭质板岩三轴压缩试验结果
由表2.2可知,随着泡水时间的增加,炭质板岩的抗压强度、弹性模量均有不同程度的降低,而泊松比则呈增加趋势。与干燥状态相比,自然状态下单轴压缩强度为78.39 MPa,降低32.48%,试件泡水5 d降低43.86%;围压25 MPa下,泡水5 d、15 d、25 d抗压强度比干燥状态分别下降28.83%、36.07%、44.91%。由图2.6可见,抗压强度随泡水时间的增加呈直线下降趋势。

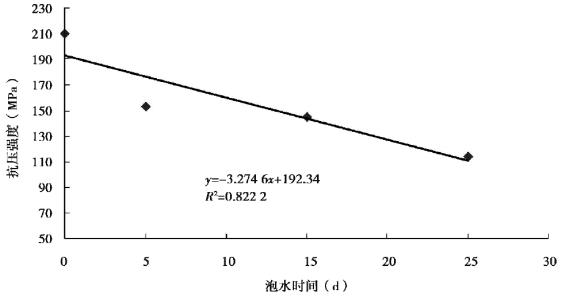

图2.6 围压25 MPa不同泡水时间与抗压强度的关系
上述试验分析表明,炭质板岩遇水强度损失大。由于受水的物理、化学作用,岩石的黏聚力和内摩擦角减小,造成岩石承载能力显著降低。弹性模量随泡水时间的增加而降低,使得围岩抵抗弹性变形能力减弱,从而导致隧道围岩变形量增大,围岩稳定性降低。
泡水时间越长,炭质板岩的含水率越大。干燥试件泡水5 d含水率为0.344%,泡水15 d含水率增大到0.78%,泡水25 d时含水率达到1.24%。试验过程中发现,含水率在泡水25 d后基本不变,可以认为此时试件达到饱和状态。泡水5 d试件含水率与自然状态近似相等,为后续研究方便,将其视作自然试件。
(2)应力-应变曲线
图2.7为围压25 MPa下,泡水5 d、15 d、25 d的炭质板岩应力-应变曲线。从图上可以看出,泡水后的应力-应变曲线峰值前存在一定的塑形屈服段,峰后出现应变软化段,且随着泡水时间的增加,峰前塑形屈服与峰后应变软化段更加明显。与干燥状态的峰后脆性跌落及突然破坏不同,泡水试件在峰值强度之后,随着应变的增加,应力下降,岩石发生应变软化,轴向压力使试件形成破裂面,强度降低,应变增长,表现出软岩渐进破坏的特征,且泡水时间越长,软岩特征越明显。与干燥状态相比,泡水后炭质板岩的峰前与峰后应变显著增加,充分反映了水对炭质板岩的弱化作用,水显著降低了炭质板岩抵抗变形的能力。
