如何正确连接单芯绝缘导线到接线盒？

2025-09-30 理论教育版权反馈

【摘要】：三根及以上单芯铜导线连接时，可采用单芯线并接方法。图6-22 单芯线并接头注意，在进行导线下料时，应计算好每根短线的长度，其中用来缠绕的线应长于其他线，一般不能用盒内的相线去缠绕并接的导线，这样将会导致盒内导线留头较短。注意，如果细导线为软线，则应先进行挂锡处理。在室内配线工程中，对于10mm2及以下单芯铝导线的连接，主要采用铝套管进行局部压接。单芯铝导线端头熔焊时，其连接长度应根据导线截面大小确定。

（1）单芯铜导线。连接时，先将连接线端相并合，在距绝缘层15mm处用其中的一根线芯在其连接线端缠绕2圈，然后留下适当长度，剪断余线，折回并压紧，以防线端部扎破所包扎的绝缘层，如图6-22a所示。

三根及以上单芯铜导线连接时，可采用单芯线并接方法。先将连接线端相并合，在距绝缘层15mm处用其中的一根线芯，在其连接线端缠绕5圈并剪断，然后将余下的线头折回压在缠绕线上，最后包扎好绝缘层，如图6-22b所示。

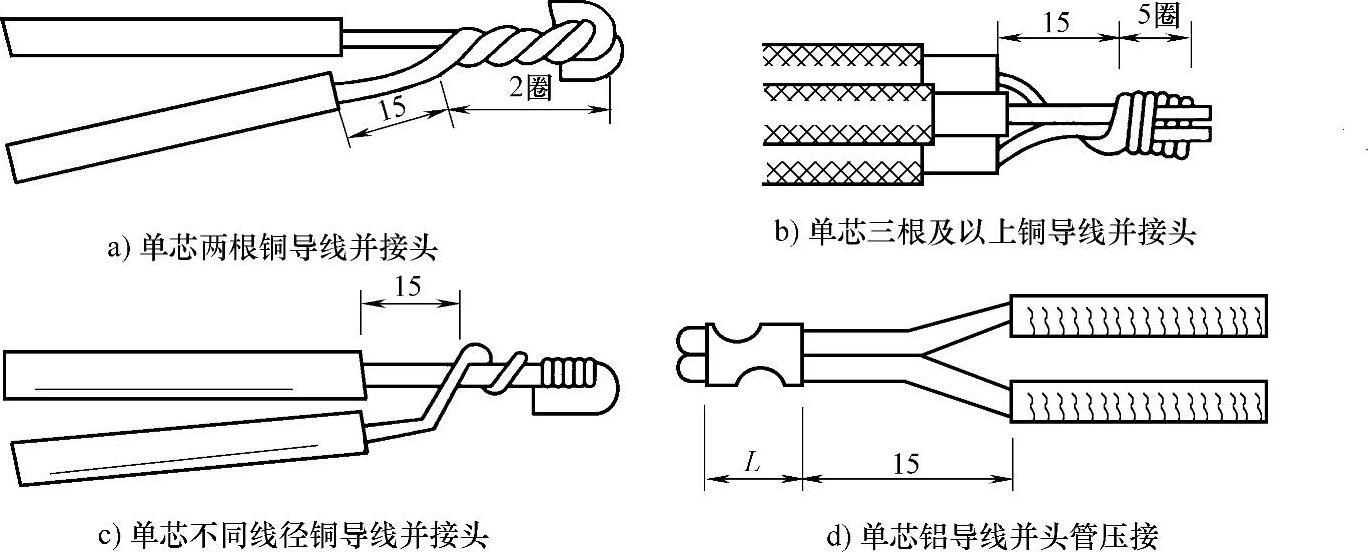

图6-22 单芯线并接头

注意，在进行导线下料时，应计算好每根短线的长度，其中用来缠绕的线应长于其他线，一般不能用盒内的相线去缠绕并接的导线，这样将会导致盒内导线留头较短。(https://www.chuimin.cn)

（2）异径单芯铜导线。不同直径的导线连接时应先将细线在粗线上距绝缘层15mm处交叉，并将线端部向粗线端缠绕5圈，再将粗线端头折回，压在细线上，如图6-22c所示。注意，如果细导线为软线，则应先进行挂锡处理。

（3）单芯铝导线。在室内配线工程中，对于10mm²及以下单芯铝导线的连接，主要采用铝套管进行局部压接。压接前，先根据导线截面和连接线根数选用合适的压接管。再将要连接的两根导线的线芯表面及铝套管内壁氧化膜清除，然后最好涂上一层中性凡士林油膏，使其与空气隔绝不再氧化。压接时，先将线芯插入适合线径的铝管内，用端头压接钳将铝管线芯压实两处，如图6-22d所示。

单芯铝导线端头除用压接管并头连接外，还可采用电阻焊的方法将导线并头连接。单芯铝导线端头熔焊时，其连接长度应根据导线截面大小确定。
