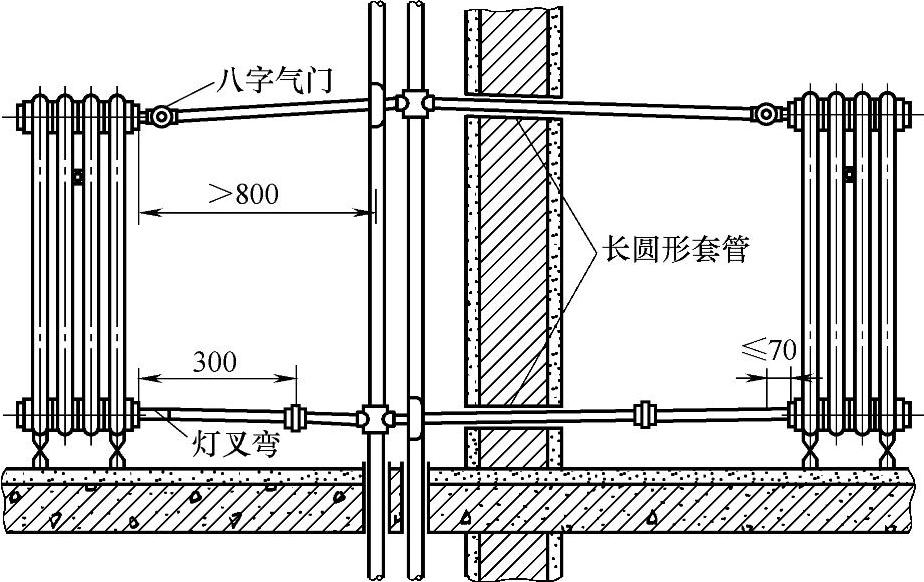

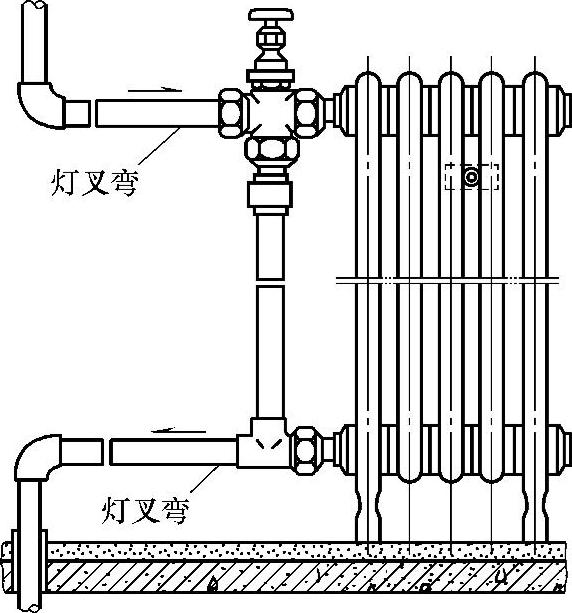

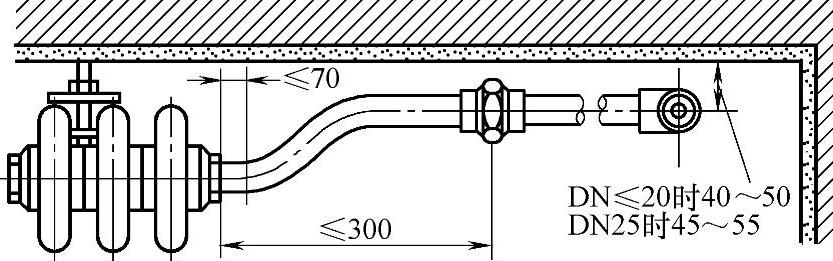

【摘要】：散热器支管长度大于1.5m时，应在中间安装管卡或托钩。图5-9 明管明装双管用角阀支管做法明管明装双管直通阀支管安装如图5-10所示，这是双管系统明管明装柱形散热器落地安装用直通阀，这种安装也强调灯叉弯和活接头以及直通阀的位置。图5-10 明管明装双管直通阀支管安装图5-11 明管明装单管支管安装明管明装单管三通阀的安装如图5-12所示，该图主要突出了三通阀的正确安装位置。

散热器支管上一般都有乙字弯（灯叉弯）。安装时均应有坡度，以便排出散热器中的空气和水。当支管全长小于或等于500mm时，坡度值为5mm；当支管全长大于500m时，坡度值为10mm。上供下回的供水支管坡向散热器，回水支管坡向立管。下供下回双管式在顶层供水立管上没有排气装置，供、回水支管坡向立管，其他层供水支管坡向散热器。散热器支管长度大于1.5m时，应在中间安装管卡或托钩。支管的安装方法与注意事项如下：

（1）检查散热器安装位置及立管预留口是否准确。

（2）安装前应用一个支管拧进立管甩口内螺纹（螺纹不得歪斜、偏扣，长度为300～400mm），用水平尺或目测检查该管有无坡度。当没有或坡度不大时，为便于支管找坡度，应在预制支管时将该螺纹处（酌量离开螺纹）略揻一下，或套偏扣。

（3）安装时，应事先在预制的灯叉弯（来回弯）两端螺纹处均匀地涂抹铅油（以铅油涂抹至螺纹上不流淌为宜）、缠麻丝，一端装上活接头，另一端与散热器补心连接。然后量取活接头至立管甩口的支管长度，两端套丝、抹铅油、缠麻丝，在一端装上由灯叉弯上取下来的半个活接头，将另一端（带有压弯或套有偏扣的）安装到立管甩口上。

（4）此外，该管段的状态包括如下几点：

①不得是水平的，应有坡度。

②不得用手往下（上）摁（抬）该管段，致使该管段绷着劲，与活接头的连接应在自然状态下连接。

③该管段应该有自然坡度坡向活接头，当偏扣套得过量时，还可转到侧面。如该管段长度无误，则立即加装涂抹稠铅油的石棉橡胶垫片，拧紧活接头螺母。此时活接头处不应塌腰和弓腰，由立管至散热器补心的该支管坡度必须是均匀的。不得推拉立管，否则说明支管长度不准确。

（5）为避免两者之间坡度大小不均的弊病，供水支管和回水支管的坡度应基本一致。

（6）对于散热器支管安装中的灯叉弯（来回弯）活接头、阀门的安装位置是有严格要求的。

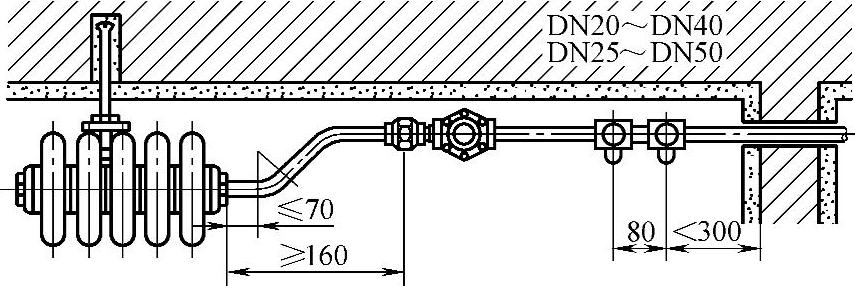

明管明装双管用角阀支管做法如图5-9所示，这是双管系统明管明装型散热器落地安装，并使用角阀。它主要强调灯叉弯和活接头的正确安装位置。图中所示八字气门亦可改用角形恒温阀。采用下行上给式，顶层散热器应装放风门。
