室内给水系统的几种供水方式

2023-09-20 理论教育版权反馈

【摘要】：常见的给水方式有以下几种基本类型：直接给水方式，不设增压及储水设备。可以直接从室外给水管道接管将水引入。单设水箱给水方式。图3-2 直接给水方式图3-3 设有水箱的给水方式缺点：系统一次性投资较大，设备和运行费用较高，安装及维护比较麻烦。利用密闭压力水罐代替水泵、水箱联合给水方式中的高位水箱，形成气压给水方式。变频调速给水方式。当给水系统中流量发生变化时，扬程也会发生变化。

常见的给水方式有以下几种基本类型：

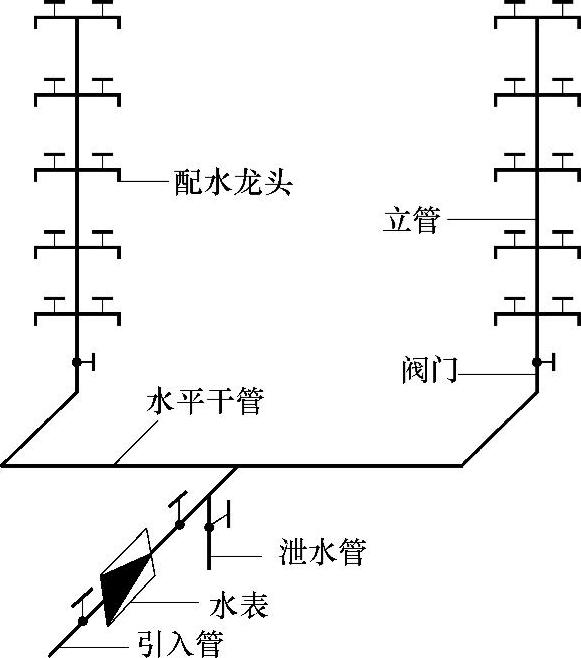

（1）直接给水方式，不设增压及储水设备。直接给水方式如图3-2所示。建筑物内部只设有给水管道系统，不加设加压及储水设备，室内给水管道系统与室外供水管网直接相连，利用室外管网压力直接向室内给水系统供水。

优点：系统简单、安装维护方便、投资较少、充分利用室外管网水压，并且供水安全可靠。

缺点：系统内部无储备水量，当室外管网停水时，室内系统立即断水。

适用范围：适用于室外管网水压充足，并能全天保证用户用水要求的地区。可以直接从室外给水管道接管将水引入。

（2）单设水箱给水方式。

优点：系统比较简单，投资较省；系统具有一定的储备水量，供水的安全可靠性较好；充分利用室外管网的压力供水，节省电耗。

缺点：系统设置了高位水箱，增加了建筑物的结构荷载，并给建筑物的立面处理带来一定困难；当水压较长时间持续不足时，需增大水箱容积，并有可能出现断水情况。

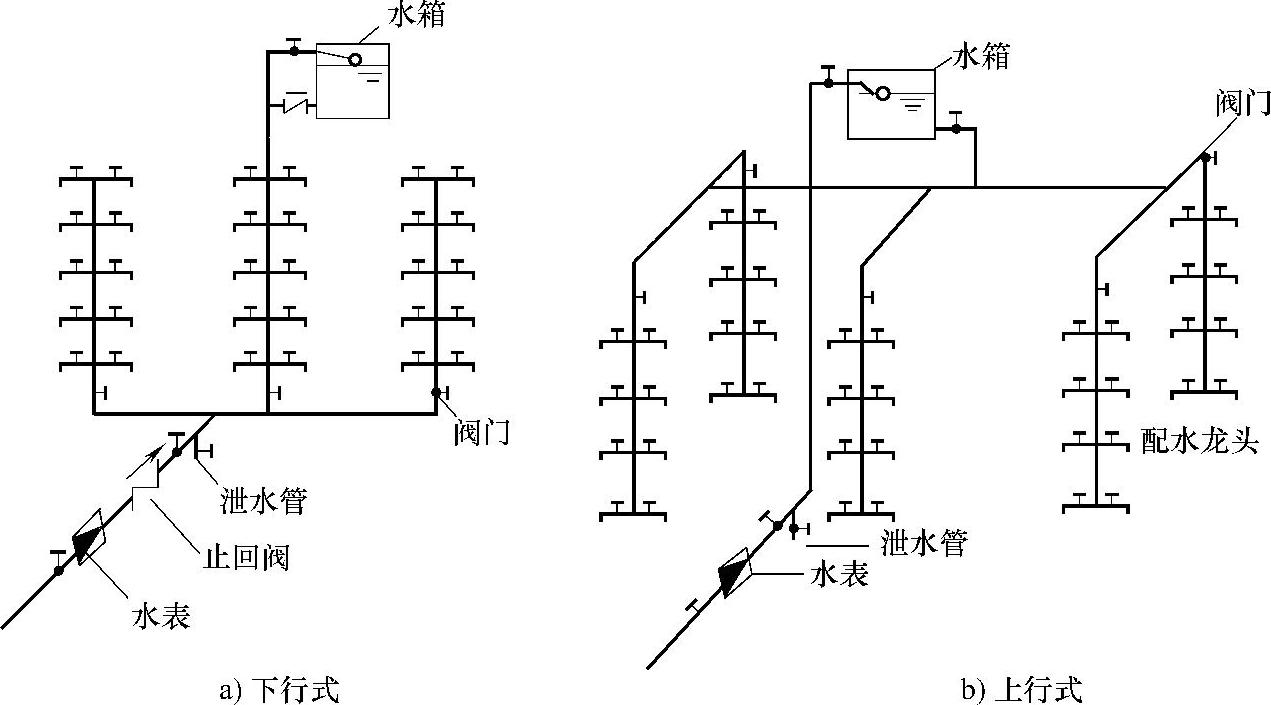

适用范围：这种系统在屋顶设有水箱。常用在室外给水系统大部分时间能满足室内最高点用水要求的情况下，但在集中用水高峰时段内，随着用水量的增加，室外给水管道内水压下降，以致满足不了室内高层用水的场合。设有水箱的给水方式如图3-3所示。

（3）设有储水池、水泵和水箱的联合给水方式。水泵从储水池吸水，经加压后送入水箱。因水泵供水量大于系统用水量，所以当水箱水位上升至高水位时，停止水泵。随着用水量的增加，水箱水位下降至低水位时，重新起动水泵。

优点：水泵和水箱联合工作，水泵及时向水箱充水，可以减小水箱容积。同时，在水箱的调节下，水泵能稳定在高效点工作，节省电耗。在高位水箱上采用水位继电器控制水泵起动，易于实现管理自动化。储水池和水箱能够储备一定水量，增强供水的安全可靠性。
