混凝土设备维修实例与技巧
【摘要】：混凝土输送泵车的液压系统比较复杂，各种故障的发生往往很突然，其原因也多种多样。为了避免盲目，维修人员需熟悉液压系统原理图，根据现场情况，运用逻辑推理，逐项逼近法缩小故障区域，找出故障部位。若臂架均无动作，则发生故障的元件可能为溢流阀。
混凝土输送泵车的液压系统比较复杂，各种故障的发生往往很突然，其原因也多种多样。因为系统内的压力和流量不像电气系统的电压和电流那样容易检测，所以常常不易立即找出故障部位和根源。为了避免盲目，维修人员需熟悉液压系统原理图，根据现场情况，运用逻辑推理，逐项逼近法缩小故障区域，找出故障部位。
1.臂架及支腿伸收失灵
此故障的诊断可直接从臂架支腿液压回路系统入手，可能发生故障的元件表见表7-8。手动或电磁操纵阀每节臂各有一件，不可能同时出故障，可用手动或遥控操作逐一检验。若臂架均无动作，则发生故障的元件可能为溢流阀。如果拆检此阀发现阀芯卡死，则抽出阀芯冲洗干净即可排除故障。

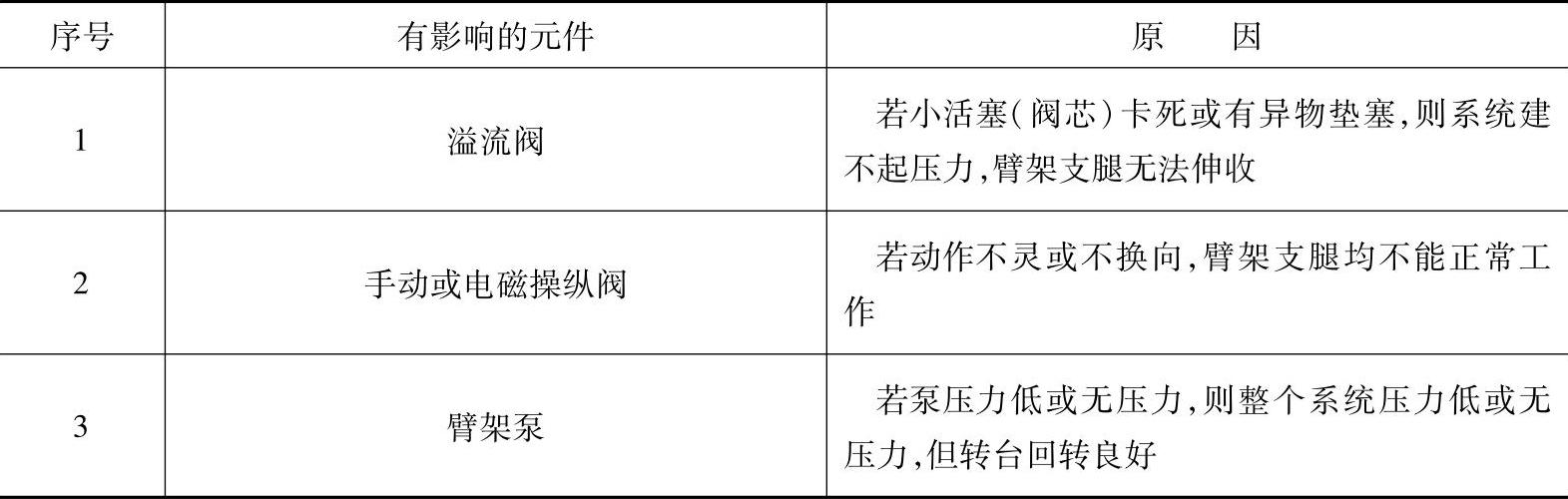

表7-8 臂架支腿液压回路可能发生故障的元件（按故障的繁简程度排序）
2.活塞不能自动回程与闸板阀动作不协调
此故障应直接从泵送系统（即主液压回路）入手，可能发生故障的元件见表7-9。根据分析在系统压力正常情况下，泵送时如果两缸活塞行至行程端点处不能自动回程，但利用手动控制回路泵却能继续工作，由此可断定故障源在泵送系统的自动控制回路或闭合回路处。例如：拆检表7-9中最易发生故障的阀，发现升压阀（手动液压阀）内液控口有异物堵塞，从而找到了故障源。
表7-9 泵送系统可能发生故障的元件（按故障的繁简程度排序）
3.转台不能回转
此现象故障区域更小，可断定在转台液压系统内，可能发生故障的元件见表7-10。

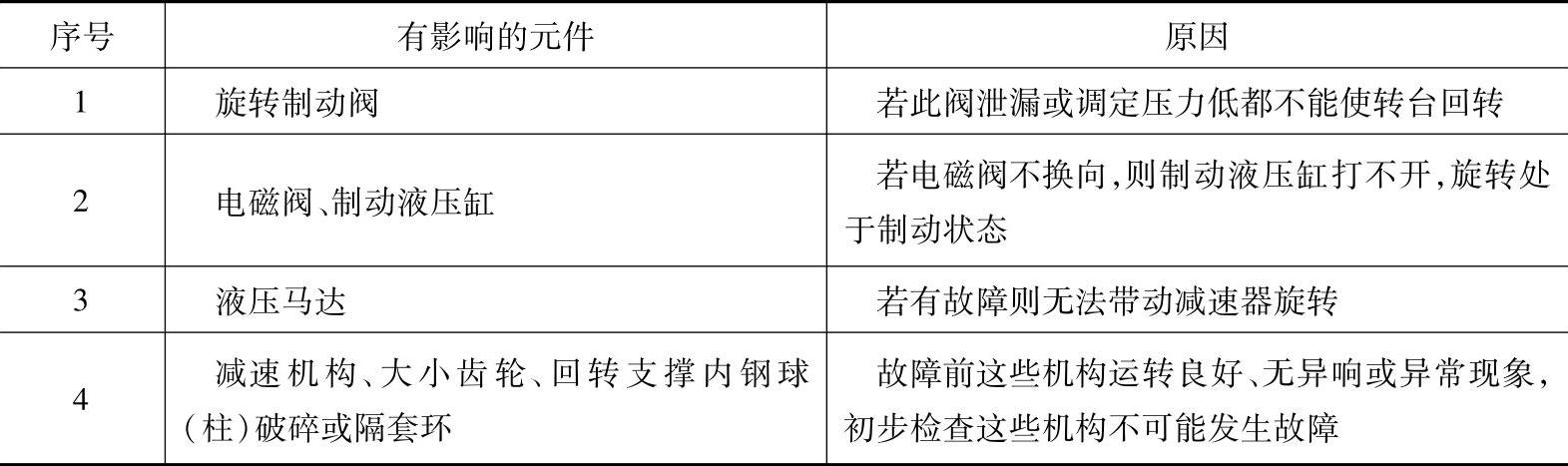

表7-10 转台液压系统可能发生故障的元件（按故障的频繁程度排序）
通过分析对不易发生故障的元件进行无拆卸检查，若未发现异常情况，就拆检最有可能产生故障的元件。
