JS型混凝土搅拌机的上料系统主要由卷扬机构、上料架、料斗等部分组成。从有关统计资料可知，上料系统的故障率占有相当大的比例，一般最常见的故障有冲顶、坠底、颤抖、打滑、锁闭等。

1.故障现象1——冲顶

当料斗上升到上止点位置时，按设计程序料门应打开，物料经中间进料斗投入搅拌筒。与此同时，上限位开关动作，卷扬机自动停机，使料斗停止在上止点位置。如果上限位开关失灵，卷扬机将牵引料斗继续上升，造成冲顶事故。这时，如不及时停机，将会发生更为严重的事故，轻者使料斗和上料架损坏，重则造成整机报废，甚至人员伤亡。

故障诊断与排除如下：

1）开关损坏。上限位开关有低位和高位两个开关。在正常情况下，低位开关起作用，只有低位开关损坏后高位开关才起作用。一经发现低位开关损坏需及时更换。在一般情况下，不允许依靠高位开关起限位作用，否则高位开关一但损坏，冲顶事故将不可避免。

2）受潮。限位开关如受水浸、雨淋而受潮，动作将会失控，引起冲顶事故。为了避免受潮，限位开关应加设防护罩。工作时搅拌机应安置于有工棚的场所。

2.故障现象2——坠底

当料斗下降至地坑底部时，在牵引钢丝绳稍松的瞬间，弹簧杠杆机构应使下限位开关动作，卷扬机自动停车，制动器随即动作，使卷筒上的钢丝绳不至松乱，否则将会发生坠底故障，使牵引钢丝绳松乱，甚至缠绕其他机件。在料斗再次上升之前，必须重新按序排列钢丝绳，以防钢丝绳折弯，缩短使用寿命和损坏其他机件。

故障诊断与排除如下：

1）限位开关损坏，不动作。需及时更换新的开关。

2）限位开关因受潮，动作失控。需采取增设罩壳等防潮措施。

3）如图7-7所示，调整螺钉1调节位置不当或弹簧7断裂，使杠杆5无法弹起，因而下限位开关4动作，卷扬机没有停车，造成坠底事故。这时，需检修好弹簧杠杆机构后方可重新开机。

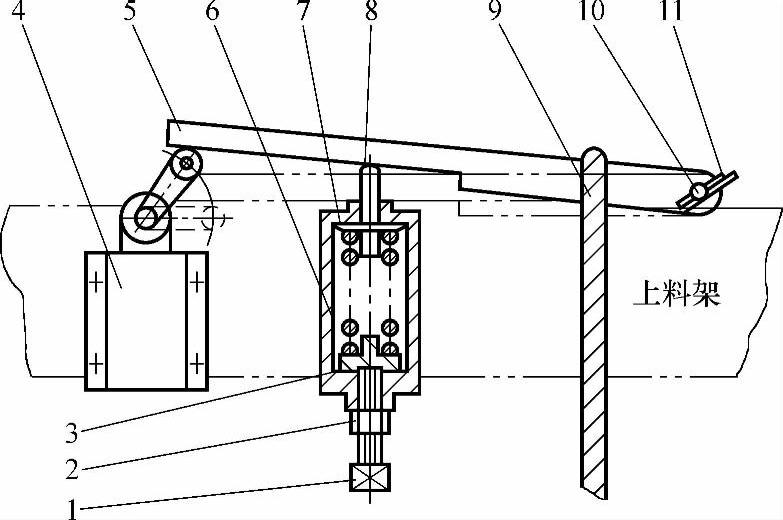

图7-7 弹簧杠杆机构

1—调整螺钉 2—止退螺母 3—弹簧座 4—下限位开关 5—杠杆 6—壳体 7—弹簧 8—顶杆 9—钢丝绳 10—销轴 11—开口销

3.故障现象3——颤抖

料斗在升降时动作不平稳，呈颤抖状态。

故障诊断与排除如下：

1）如图7-7所示，调整螺钉1的位置调整不当，使弹簧7的压力过大，杠杆5呈时起时伏的状态，引起下限位开关4时断时续，这种状况在料斗空载下行时表现最为明显。遇到此类情况，只需将调整螺钉1调至适当位置即可。

2）料斗滚轮因轴承损坏转动不灵，引起料斗抖动。需及时更换轴承。

3）轨道不平直、间距不一，或轨道上有焊渣等异物。需修正轨道，清除异物。

4.故障现象4——打滑

按GB/T 9142—2000的要求，搅拌机的上料机构应安全可靠；料斗在重载上升情况下，能在任意位置安全制动；制动后料斗下滑速度不能超过10mm/s，超过此速度即为打滑。

故障诊断与排除如下：打滑的主要原因是卷扬电动机的制动器分离间隙过大，制动不力所致。可调整卷扬电动机后座的大螺母，使分离间隙适当缩小，但分离间隙不能过小，否则电动机将过热。

5.故障现象5——锁闭

料斗在轨道中被卡死，既不能上升又不能下降，呈锁闭状态。

故障诊断与排除如下：

1）料斗变形，大小滚轮两条轴线不平行，大小滚轮在运行中因跑斜则被卡死。需修复料斗。

2）轨道变形，原因有：①在运输途中或使用中，轨道受到外力冲撞；②上中下导轨间的连接螺栓松动；③轨道在地坑内的安装基础不稳，受载后，因基础下沉而使轨道位移变形。需要针对具体情况修复轨道。
