混凝土设备电路故障诊断与排除完全指南
【摘要】：图7-4 混凝土搅拌机的主回路图7-5 混凝土搅拌机的控制回路图7-6 混凝土搅拌机的信号电路1.故障现象1全机无电。故障诊断1）电源停电。3）电动机M1故障。2）电动式时间继电器KT本身故障。故障排除1）若T烧毁，应更换或重新绕制。
在某些建筑工地上，由于操作者违反操作规程，或未定期对搅拌机进行维护保养，使搅拌机多尘、潮湿，装在机旁的电气设备和电缆常常发生继电器接触不良、绝缘损坏、漏电接地等故障。如果落在电气设备上的水泥溅上水而凝固，则会引起电气设备动作失灵，甚至使电动机卡住。因此，平时应经常对搅拌机加强检查维修，定期清除尘土，消除隐患。
电路发生故障后，首先应根据电路的工作原理判断故障的性质和位置，检查各指示灯、接触器、电动机等的工作有什么异常现象，然后进一步用试电笔、万用电表等工具找到故障点，予以修复。混凝土搅拌机的主回路、控制回路和信号电路如图7-4～图7-6所示。

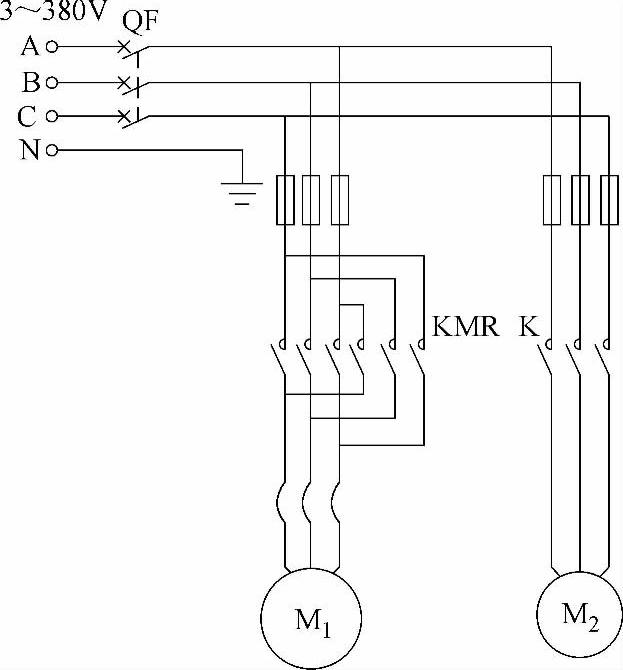

图7-4 混凝土搅拌机的主回路

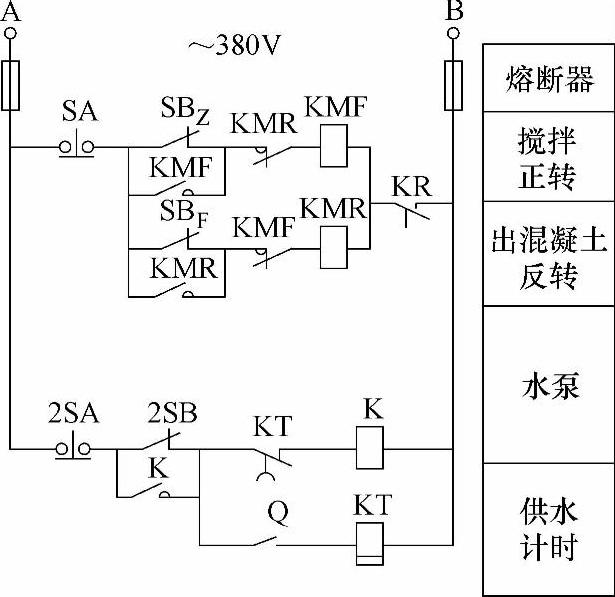

图7-5 混凝土搅拌机的控制回路

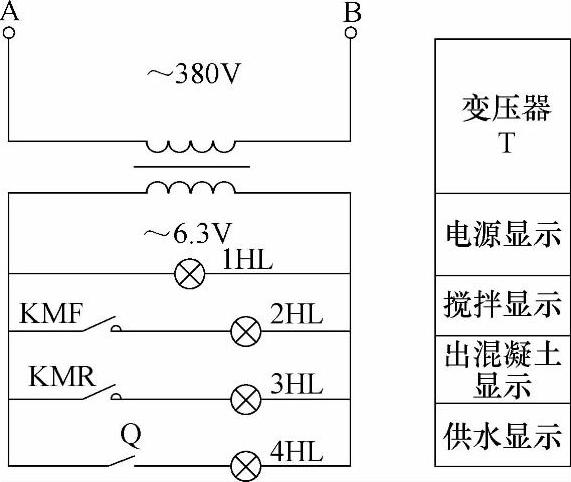

图7-6 混凝土搅拌机的信号电路
1.故障现象1
全机无电。
（1）故障诊断
1）电源停电。
2）主回路熔断器上的熔体熔断。
3）断路器QF跳闸。
4）电缆芯断。
（2）故障排除
1）首先判断出熔断器是由于线路短路还是由于严重过载而引起熔断保护的，应急时排除故障点，更换熔体。
2）查找电缆断线处，重新把它接通，再用绝缘胶布包扎好。
2.故障现象2
搅拌正转不能起动。
（1）故障诊断
1）若KMF（搅拌正转接触器）不动作，则故障在控制回路中。常见故障有起动按钮SBZ的常开触头接触不良；KMR触头粘住；KMF的自保触头接触不良；KMF线圈或电路连接线路断了。
2）若KMF动作，则故障在主回路中。
3）电动机M1故障。
（2）故障排除
1）若SB常开触头接触不良，可能是弹簧压力不够或弹簧断了所致，需要更换压力大些的弹簧。
2）若KMF的线圈烧毁，应更换线圈或重新绕制。
3）由于KMF频繁动作，触头互相接触不良，容易把触头烧坏。因此，首先应用酒精（汽油也可）把触头上的灰尘洗净，然后用细砂纸磨去触头表面的烧黑部分，再装上重新使用。
4）KMF触头被粘住一般是触头的弹簧压力过大所致，需要将弹簧稍微拉松即可。
3.故障现象3
出料反转不能起动。
（1）故障诊断
1）若KMR（反转接触器）不动作，则故障在控制回路中。常见故障有起动按钮SBF的常开触头接触不良；KMF触头粘住，KMR的自保触头接触不良；KMR线圈或电路连接线路断了。
2）若KMF动作，则故障在主回路中。
3）电动机M1故障。
（2）故障排除
1）若SB常开触头接触不良，修复方法见故障现象2。
2）若KMR的线圈烧毁应更换线圈或重新绕制。
3）接触器KMR的修复方法见故障现象2。
4.故障现象4
供水计时继电器KT指针不动。
（1）故障诊断
1）若K（控制水泵的接触器）不动作，则故障在控制回路中。常见故障有起动按钮2SB的常开触头接触不良、K的自保触头接触不良。
2）电动式时间继电器KT本身故障。常见故障有同步伺服电动机烧毁、电磁线圈被烧坏或机械故障。
3）开关Q没合上。
（2）故障排除
1）起动按钮2SB修复与SBZ、SBF的修复方法相同。
2）若KT本身故障，要判断出同步伺服电动机与电磁线圈被烧毁的原因，是由于绝缘损坏造成的匝间短路，还是齿轮卡死所引起，应及时更换时间继电器KT。
5.故障现象5
工作时接触器KMF、KMR或K经常自行释放。
（1）故障诊断
1）接触器线圈电路中的触头接触不良。
2）触头的弹簧压力不足。
（2）故障排除 接触器的修复方法见故障现象4。
6.故障现象6
水泵不工作。
（1）故障诊断
1）若K动作，则故障在主回路中。
2）若K不动作，则故障在控制回路中。常见故障有K的自保触头接触不良、起动按钮2SB接触不良。
3）水泵电动机M2故障。
（2）故障排除 起动按钮2SB的修理见故障现象4，接触器K的修理与接触器KMF的修理方法相同。
7.故障现象7
电动机M1经常无故停车。
（1）故障诊断
1）接触器KMF和KMR线圈回路中的触头接触不良，或触头弹簧过松。
2）热继电器KT的动作电流整定值过小。
（2）故障排除
1）接触器KMF和KMR的触头接触不良或触头弹簧过松的修复见故障现象2。
2）调节热继电器KT的旋钮，使之动作电流调整到比电动机的额定电流稍大一些即可。
8.故障现象8
信号灯不亮。
（1）故障诊断
1）变压器T故障。
2）指示灯HL灯泡烧坏或接触不良。
3）开关Q和接触器的常开辅助触头接触不良。
（2）故障排除
1）若T烧毁，应更换或重新绕制。
2）若HL灯泡烧坏应及时更换；若接触不良应把灯座下的簧片稍微拔起，或放几个小垫片后再装灯泡。
以上判断电路故障及维修主要适用于JZ200型、JZ350型、JZY3350型混凝土搅拌机，要求操作者平时应注意观察、倾听和检查搅拌机的电气设备和机械设备的运行情况，如响声、温升、振动、冒火、电流、电压等是否正常，必须按期对搅拌机进行维修保养。只有这样，才能延长搅拌机的使用寿命，保证工程施工的顺利进行。
