成型盘的作用与调节路拱的方法
【摘要】：成型盘的作用是将捣实后的混凝土按路面要求进行挤压成型。通过路拱调节装置成型盘，可按设计要求调整中央路拱。图6-10 成型盘总成1—路拱调节装置总成 2—成型顶模板 3、4、11、12—螺栓 5—超铺板 6—圆柱销 7—调整螺杆 8—圆锥销 9—侧模板 10—开口销成型盘可通过增加标准组件来调整摊铺宽度。成型盘由几个相互独立的标准组件用螺栓连接而成，但与中间部分是以铰接形式连接的，以便调节路拱。
成型盘的作用是将捣实后的混凝土按路面要求进行挤压成型。通过路拱调节装置成型盘，可按设计要求调整中央路拱。在弯道上作业时，也可调整单边坡。

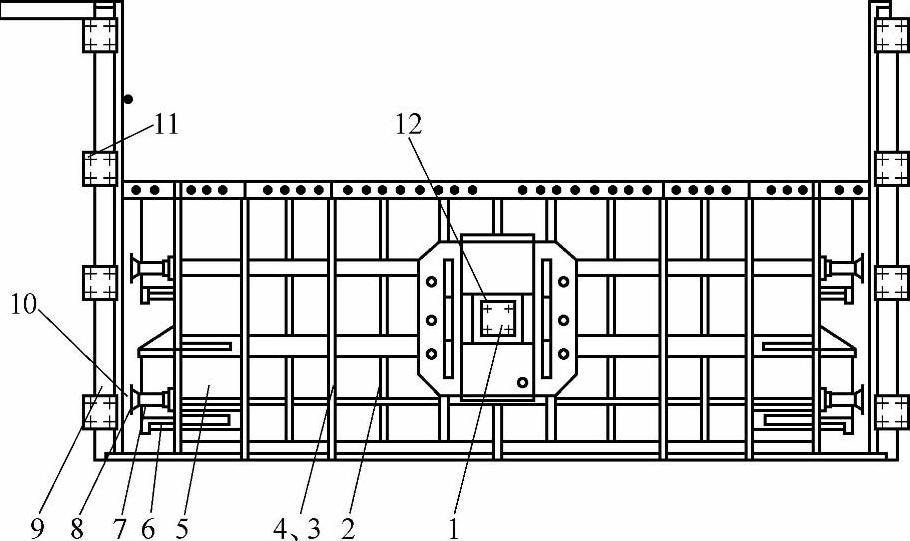

图6-10 成型盘总成
1—路拱调节装置总成 2—成型顶模板 3、4、11、12—螺栓 5—超铺板 6—圆柱销 7—调整螺杆 8—圆锥销 9—侧模板 10—开口销
成型盘可通过增加标准组件来调整摊铺宽度。成型盘总成如图6-10所示，它主要由路拱调节装置、成型顶模板、起铺板、侧模板等组成。
成型盘由几个相互独立的标准组件用螺栓连接而成，但与中间部分是以铰接形式连接的，以便调节路拱。
图6-11 路拱调节装置总成
1—路拱下端总成 2—开口销 3—限位销 4—梯形螺母 5、11—弹性垫圈 6、10—螺栓 7—液压马达 8—螺旋轴 9—单列向心球轴承 12—轴承盖 13—链轮 14—链箱盖
路拱调节装置由路拱上部总成和路拱下部总成组成，如图6-11所示。上部总成被安装在与主机架连接的壳套内，而下部总成用销与成型顶模板的中央部分相连。上部总成由路拱液压马达、链条减速机构、螺旋轴组成。下部总成由梯形螺旋螺母、成型顶模板悬挂装置等组成。
路拱调节液压马达输出的动力经链传动减速后，驱动梯形螺旋轴旋转。由于螺旋轴固定在主机架上，不能轴向移动，因而螺母将上下移动，带动路拱下部总成上下移动，提升或降低成型顶模板，而成型顶模板中央部分与相邻标准模板铰接，从而就形成了路拱。由于左、右螺旋轴的运动可单独控制，因而还可调成单边坡。一旦路拱装置调整好，感受路基变化是由自动找平控制系统来实现，而不用经常调节路拱装置。
