混凝土设备分类与代号表示
【摘要】：按性能和施工方式分 可分为轨模式混凝土摊铺机和滑模式混凝土摊铺机两种类型。轨模式混凝土摊铺机又称为摊铺列车，它由布料机、振捣机和抹光机等组成，其结构外形如图6-1所示。由此可见，安装和拆卸轨模十分不便。目前已出现了可一次完成多种作业程序的综合型轨模摊铺机和可以大范围内调整摊铺宽度的桁架型轨模式混凝土摊铺机，它们均克服了摊铺机的上述缺点。表6-1 混凝土摊铺机的代号表示方法
混凝土摊铺机可按以下方法进行分类。
（1）按性能和施工方式分 可分为轨模式混凝土摊铺机和滑模式混凝土摊铺机两种类型。
轨模式混凝土摊铺机又称为摊铺列车，它由布料机、振捣机和抹光机等组成，其结构外形如图6-1所示。施工时，摊铺列车在固定不动的轨模上行驶，可铺筑出一条行车带，轨模既是摊铺列车的行驶轨道，又是铺筑路面的边模。

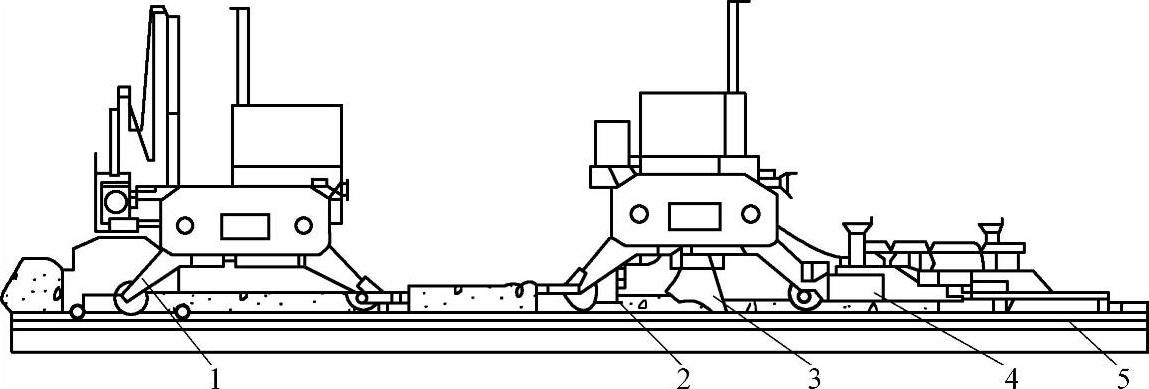

图6-1 轨模式混凝土摊铺机
1—摊铺器（回转铲式） 2—预平整刮板 3—振捣装置 4—抹光机 5—轨模
轨模式混凝土摊铺机的施工工艺过程：首先由摊铺器（又称布料机）将倾卸在路基上的水泥混凝土按一定的厚度均匀地摊铺在路基上，然后通过预平整刮板和振捣装置进行振实，再经抹光机抹平。在混凝土硬化期间，保留轨模不拆，待硬化后再拆轨模，继续铺筑下一段路面。由此可见，安装和拆卸轨模十分不便。
轨模式混凝土摊铺机结构简单、造价低，但在摊铺作业中铺设和调整轨模较为复杂，且需要大量模板才能保证施工效率。
目前已出现了可一次完成多种作业程序的综合型轨模摊铺机和可以大范围内调整摊铺宽度的桁架型轨模式混凝土摊铺机，它们均克服了摊铺机的上述缺点。
滑模式混凝土摊铺机采用自行走方式，不需另设轨道。机架两侧装有长模板，对水泥混凝土进行连续摊铺、振实、整形，结构紧凑，操作集中方便，可实现自动控制，作业效率高。本章将主要介绍滑模式混凝土摊铺机。
（2）按用途分 可分为路线混凝土摊铺机、路基混凝土摊铺机、路面和沟渠混凝土摊铺机等。其中，沟渠铺筑机适用于河床的斜面摊铺，主要用于河道和堤坝的施工铺筑，它的宽度较大。
（3）按行走方式分 可分为轮胎式混凝土摊铺机、钢轮式混凝土摊铺机和履带式混凝土摊铺机。现代滑模式混凝土摊铺机一般都采用履带式行走机构，轨模式混凝土摊铺机采用钢轮式行走机构。
混凝土摊铺机的代号表示方法见表6-1。

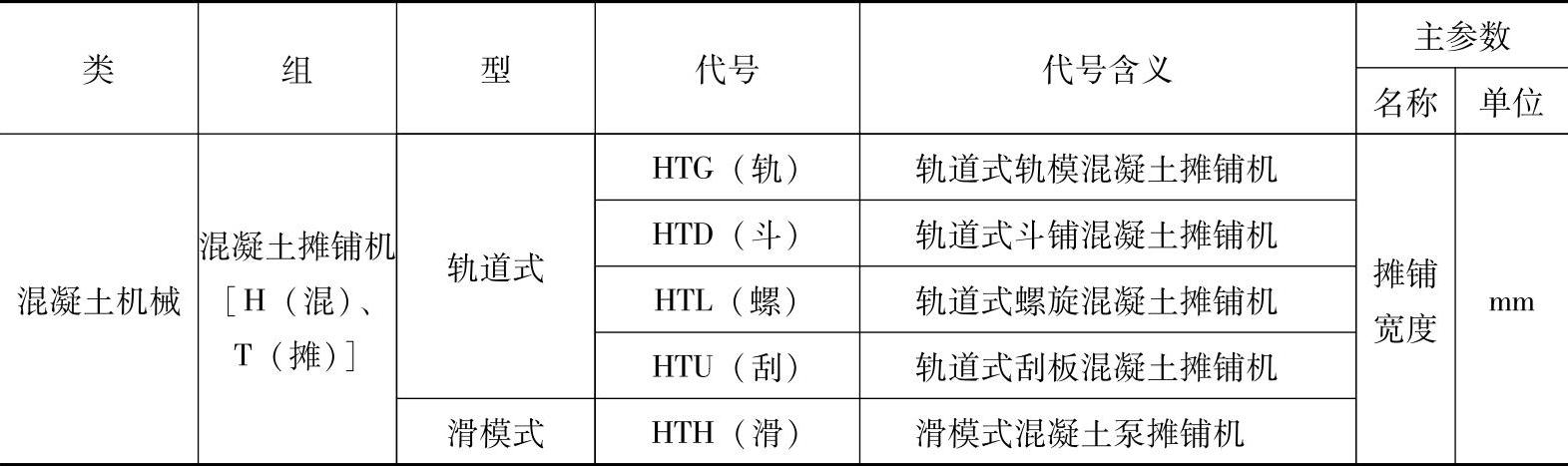

表6-1 混凝土摊铺机的代号表示方法
