挤压式混凝土输送泵的结构和工作原理-混凝土设备使用与维修指南
【摘要】：挤压式混凝土输送泵主要由驱动装置、鼓形泵、料斗、真空系统和输送管道等组成。挤压式混凝土输送泵的结构如图5-4所示。与活塞式混凝土输送泵相比，挤压式混凝土输送泵没有阀门、活塞或其他与混凝土直接接触的机构，维护比较简单。混凝土输送泵的类型较多，其中的双缸液压活塞式混凝土输送泵应用较为普遍。各种类型的双缸液压活塞式混凝土输送泵主体结构大同小异，所不同的是混凝土分配阀，其形式有闸板阀、转动阀及管形阀等。
挤压式混凝土输送泵主要由驱动装置、鼓形泵、料斗、真空系统和输送管道等组成。其主要特点是结构简单、造价低、维修容易且工作平稳。但由于输送量及泵送混凝土压力小，输送距离短。
挤压式混凝土输送泵的结构如图5-4所示。它由圆鼓形真空抽吸室1，橡胶抽吸管2、辊子3、搅动叶片5及混凝土料斗4等部分组成。它的工作原理：由于工作时抽吸管的真空抽吸作用，其下面一段经过辊子挤压后的抽吸管自动张开，连续从料斗中吸料；与此同时，上面的辊子则将吸入管中的混凝土压送至输送管，并连续排送至浇注部位。
与活塞式混凝土输送泵相比，挤压式混凝土输送泵没有阀门、活塞或其他与混凝土直接接触的机构，维护比较简单。它还可以与混凝土喷射机联合作业，实现连续浇注。

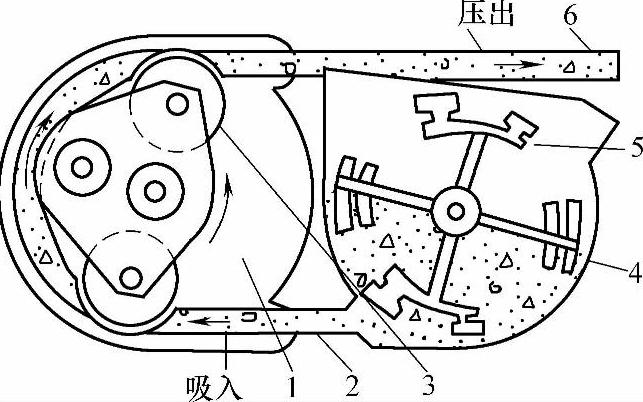

图5-4 挤压式混凝土输送泵的结构
1—真空抽吸室 2—橡胶抽吸管 3—辊子 4—料斗 5—搅动叶片 6—输送管道
5.3.3 双缸液压活塞式混凝土输送泵
混凝土输送泵是将机械能转换为流动混凝土的压力能，并经水平、垂直的输送管道，将混凝土连续输送至浇注地点的设备。泵车是自行式的。混凝土输送泵的类型较多，其中的双缸液压活塞式混凝土输送泵应用较为普遍。
各种类型的双缸液压活塞式混凝土输送泵主体结构大同小异，所不同的是混凝土分配阀（泵的关键部件），其形式有闸板阀、转动阀及管形阀等。

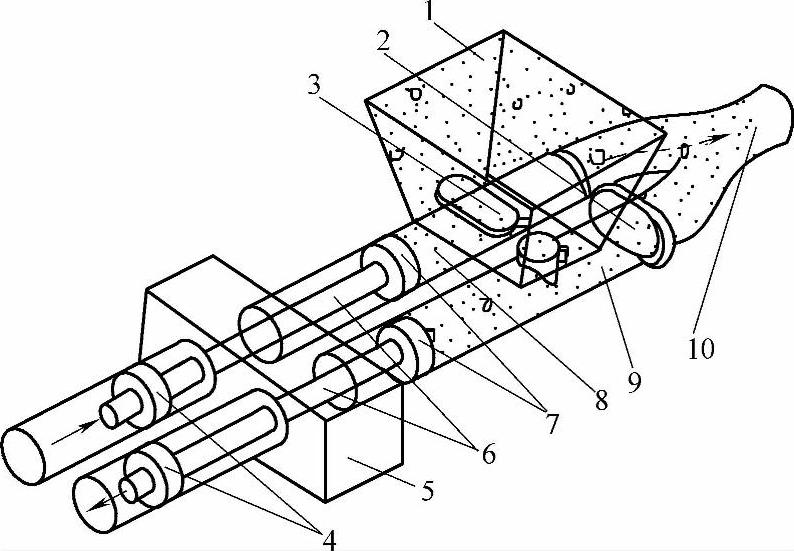

图5-5 采用平置式闸板分配阀的双缸液压活塞式混凝土输送泵
1—料斗 2、3—闸板 4、7—活塞 5—水箱 6—活塞杆 8、9—混凝土缸 10—Y形管
采用平置式闸板分配阀的双缸液压活塞式混凝土输送泵如图5-5所示。工作时，由搅拌机或搅拌输送车卸出的混凝土装入料斗1，液压控制油路使闸板2、3分别移至图示位置，将混凝土缸8与Y形管10连通，混凝土缸9与料斗连通。液压活塞4在液压力作用下以图示方向移动，并通过活塞杆6带动活塞7作相应运动。缸8中的混凝土在活塞压力推动下排出，经Y形管10送往浇注点，料斗1中的混凝土在自重和缸9的负压作用下吸入缸9，液压油路随即换向，使闸板换位、活塞换向，两混凝土缸的吸、排料行程也相应交换。如此反复交替、循环，将混凝土经Y形管和输送管道不断地压送至浇注点。
水箱5将液压缸与混凝土缸分开，可避免漏油、漏水的交叉污染。
