HB30型混凝土输送泵的结构如图5-1所示，由机械传动系统4、液压系统3、分配阀8、机架及行走机构1、电动机及电气系统2、压送机构5、输送管道9、料斗及搅拌装置7等组成。该型号是中小排量、中等远距的双缸液压活塞式混凝土输送泵。

（1）料斗及搅拌装置该机构的作用是起储存调节作用，并对混凝土进行二次搅拌，以改善混凝土的可压送性。搅拌装置向混凝土缸给料，以提高混凝土缸的吸入效率。

（2）压送机构它是将液压能转换为机械能的动力执行机构，其功能是克服管道阻力将混凝土压送到浇注地点。它由主液压缸、混凝土缸、支撑连接件及水箱等部分组成。

（3）分配阀采用旋转板阀，其结构外形如图5-2所示。分配阀的作用是控制料斗、两个混凝土缸和输送管道中的混凝土流。分配阀的矩形阀板在阀箱中左右摆动来控制四个通道，即两个混凝土泵缸、料斗和输送口。当一个混凝土泵缸处于吸料斗行程时，另一个处于推压行程，并与输出口相通。下一个工作循环时，活塞和分配阀板同时反向，使两个混凝土泵缸的吸入和推送行程交换。

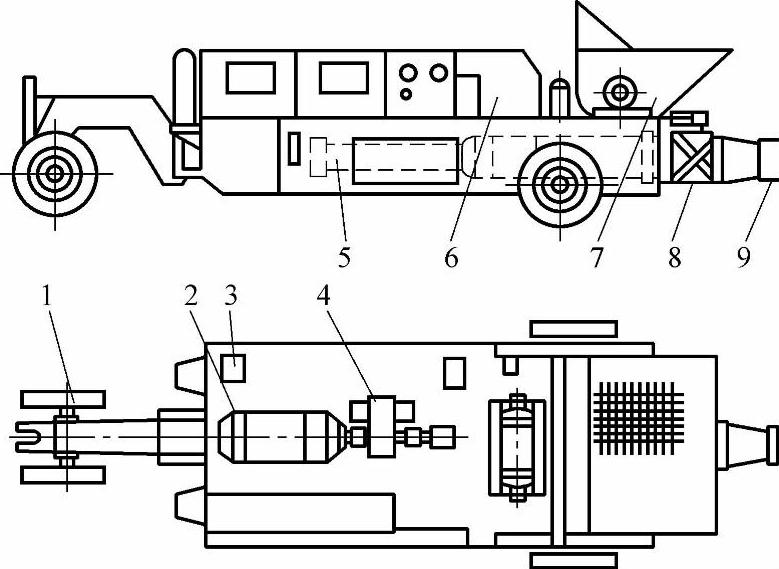

图5-1 HB30型混凝土输送泵总图

1—机架及行走机构 2—电动机及电气系统 3—液压系统 4—机械传动系统 5—压送机构 6—机罩 7—料斗及搅拌装置 8—分配阀 9—输送管道

图5-2 HB30型混凝土输送泵的分配阀

1—阀窗 2—阀箱 3—系杆 4—方形夹块 5—板阀轴 6—分配阀出料口 7—板阀驱动臂 8—阀窗夹紧装置 9—驱动液压缸
