1.用途

混凝土输送泵是水泥混凝土机械中的主要设备之一，它配有特殊的管道，可以将混凝土沿专用管道连续输送到浇注现场，完成垂直与水平方向混凝土的输送工作。它具有效率高、质量好、机械化程度高和作业时不受现场条件限制并可减少环境污染等优点。

我国自20世纪80年代初开始广泛采用混凝土输送泵，主要应用领域如大型混凝土基础工程、水下混凝土浇注、隧道内混凝土浇注、地下混凝土工程及其他大型混凝土建筑工程等。特别是对施工现场场地狭窄、浇注工作面较小或配筋稠密的建筑物浇注，混凝土输送泵是一种有效而经济的输送机械。然而由于其输送距离和浇注面积有局限性，混凝土最大骨料粒径不得超过100mm，混凝土塌落度也不宜小于5cm，这些条件限制了其使用范围的扩大。

2.分类和代号表示方法

混凝土输送泵可按以下几种方式进行分类。

（1）按结构和工作原理分可分为活塞式混凝土输送泵、挤压式混凝土输送泵和风动式混凝土输送泵。其中，活塞式混凝土输送泵又因传动方式不同而分为机械式和液压式两类。

（2）按驱动方式分可分为电动机驱动混凝土输送泵和柴油机驱动混凝土输送泵。

（3）按理论输送量分可分为小型（＜0m³/h）混凝土输送泵、中型（30～80m³/h）混凝土输送泵、大型（>＞0m³/h）混凝土输送泵。

（4）按分配阀形式分可分为管形阀混凝土输送泵、闸板阀混凝土输送泵和转阀混凝土输送泵。

（5）按移动方式分可分为固定式混凝土输送泵、拖挂式混凝土输送泵和车载式混凝土输送泵。固定式混凝土输送泵安装在固定机座上，多由电动机驱动，适用于工程量大、移动少的场合。拖挂式混凝土输送泵安装在可以拖行的台车上。车载式混凝土输送泵安装在机动车辆底盘上，又称为混凝土泵车。

混凝土输送泵的代号表示方法见表5-1。

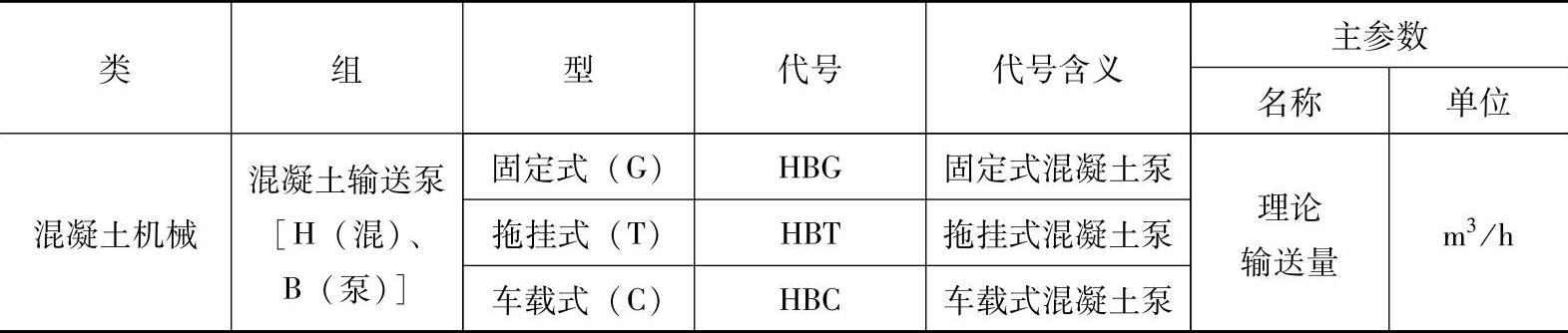

表5-1 混凝土输送泵的代号表示方法
