混凝土设备的使用和维修指南
【摘要】：HZS50型混凝土搅拌站的生产率为50m3/h，是双卧轴式搅拌站。
HZS50型混凝土搅拌站的生产率为50m3/h，是双卧轴式搅拌站。它利用计算机控制可储存100多种配合比，并可自动打印输出混凝土参数，具有生产效率高、自动化程度高等特点。它主要由供料装置、配料系统、上料系统、水泥上料及计量系统、供水及添加剂系统、搅拌装置、卸料装置七个部分组成，各部分的作用分别立项介绍如下。
1.供料装置
HZS50型混凝土搅拌站的供料装置由四个料仓和悬臂拉铲组成。四个料仓中的三个为石子仓，一个为砂子仓。整个料仓容量大于2000m3，可满足五天生产需要。砂子仓口可配置暖气片，防止冬季施工落料不畅。悬臂拉铲用于供料，由铲斗、悬臂、双卷筒卷扬机、回转机构等组成，如图3-16所示。卷扬机和操纵室安置在一个塔楼上。悬臂装在回转平台上，反向滑轮安装在悬臂的端部。悬臂拉铲的特点是不需其他机械辅助集料，拉料半径大，可达20m以上，扇形料场的夹角可达21°，且可把骨料堆得较高，在料槽上面形成一个容积较大的活料堆，从而提高了生产效率，并减少了料场占地面积。
图3-16 悬臂拉铲的结构
1—水泥秤 2—示值表 3—料斗卷扬机 4—回转机构 5—拉铲绞车 6—主操作室 7—拉铲操作室 8—搅拌机 9—水箱 10—水泵 11—提升料斗 12—电磁气阀 13—骨料秤 14—分壁柱 15—空压机
2.配料系统
HZS 50型混凝土搅拌站的配料系统由计算机、称量装置、料仓及仓门开启机构等组成。仓门采用以气缸为动力的扇形圆周门，门的开口可根据计算机指定的配合比自动调节。称量装置主要有杠杆秤和电子秤两种，杠杆秤使用可靠、维修方便、可自动或手动操作，但体积大、自重大、制造费用高；电子秤是一种新型的称量设备，体积小、质量轻，结构简单、安装方便，称量精度也较高。如图3-17所示，骨料杠杆称量秤由秤斗、秤盘、一级杠杆、二级杠杆和弹簧表斗等组成。弹簧表头是秤的关键部件，其表盘上的三个定针分别用来预设三种不同骨料的质量，当动针与定针重合时就发出信号，控制骨料区三个闸门的开闭。

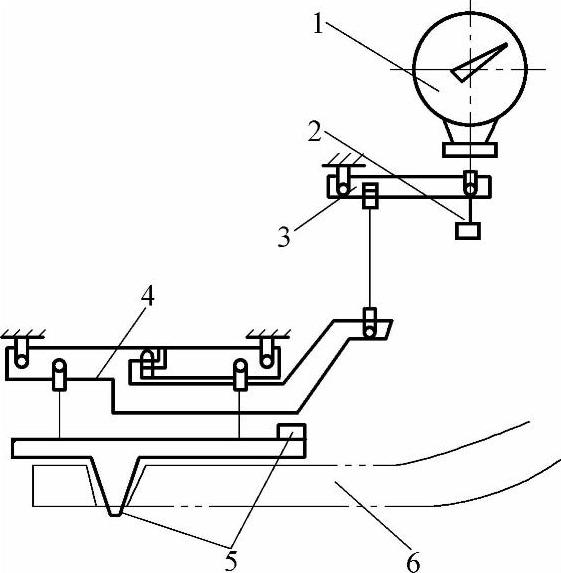

图3-17 骨料杠杆称量秤
1—表头 2—液压缓冲器 3—二级杠杆 4—一级杠杆 5—秤盘 6—轨道
配料系统在使用中应注意下列问题：
1）切忌仓斗卡料，卡料一般是由于仓门变形或物料中有较长异物造成的。
2）为了保证称量的准确，不受外界电源电压影响，传感器和测量电桥必须由稳压电源供电。
3）新机安装时应检查电子秤的灵敏度。
3.上料系统
HZS 50型混凝土搅拌站上料系统的作用是将称好的骨料送上搅拌缸，它由料斗、轨道、卷扬机和限位装置组成，如图3-18所示。工作时卷扬机驱动钢丝绳牵引料斗在轨道上运动，从而实现上料功能。上料系统在使用中应注意轨道安装不翘曲，以防料斗卡滞，并定期检查、调整两根提升钢丝绳长度，使之保持一致。如果两绳长度不一致，提升料斗将偏斜、脱轨。

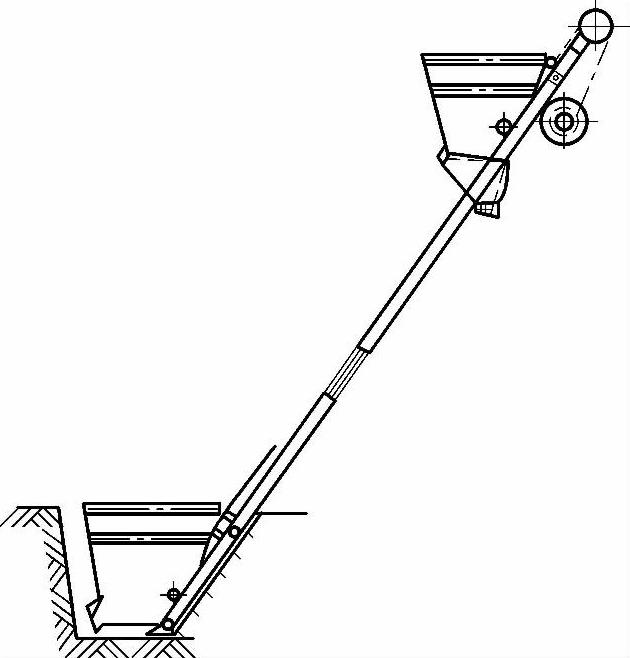

图3-18 HZS 50型混凝土搅拌站的上料系统
4.水泥上料及计量系统
HZS 50型混凝土搅拌站的水泥上料及计量系统由三个100t水泥仓、三个40t/h螺旋输送机、称量斗、杠杆秤、吸尘装置等组成。当微机发出指令后，螺旋输送机开始工作，水泥进入水泥称量斗。水泥称量斗上的杠杆秤经拉力传感器传递给微机，并显示数值。当达到规定值时，螺旋输送机停止工作，称量斗将称好的水泥卸入搅拌机。
该系统在使用中应注意以下几个问题：
1）水泥仓、螺旋输送机的所有连接处都应防止漏雨。
2）螺旋输送机、称量斗要有防振措施。
3）螺旋输送机、称量斗长时间停机时应清理水泥，防止结块，以免影响以后使用。
5.供水及添加剂系统
HZS 50型混凝土搅拌站的供水系统由水泵、电磁阀、涡轮流量计、喷水管、清洗龙头，过水过滤器等组成。该系统对进入搅拌机的散料均匀喷水，便于清洗整个搅拌站，具有结构简单、工作可靠等优点。
添加剂系统由添加剂箱、防腐泵、计量筒、电容物料计、小防腐泵等组成。
该系统在使用中应注意以下几个问题：
1）添加剂箱内严禁落入杂物及泥浆，以防卡住泵叶轮，造成泵的磨损。
2）电容物料计严禁磕碰。
3）长时间停机时应将添加剂箱内清洁干净，以免腐蚀箱体和泵。
6.搅拌装置
HZS 50型混凝土搅拌站的搅拌装置采用双卧轴强制搅拌方式，这种方式比自落式的搅拌效率高，混凝土质量好，适应性广，且节约15%～20%的水泥。它由两个18.5kW的电动机驱动两个分摆线针轮减速器，然后带动两根搅拌轴旋转。每根搅拌轴装有螺旋状分布的叶片，搅拌缸内壁都镶有衬板。搅拌叶片与衬板间隙在3～5mm范围内，这样可减少衬板的磨损和卡石子现象的发生。
7.卸料装置
HZS 50型混凝土搅拌站的卸料装置由卸料门、气缸、限位装置及卸料斗组成。当搅拌到规定时间后，气缸活塞杆将卸料门打开，混凝土由搅拌缸底部卸出。
