1.用途

混凝土搅拌站（楼）是将水泥、集料、水、外加剂、掺和物等物料按照混凝土配比要求进行计量，然后经搅拌机搅拌成合格混凝土的联合设备，主要由物料储存系统、物料运送系统、计量系统、搅拌系统及控制系统等组成。混凝土搅拌站的机械化、自动化程度高，由于普遍采用电子计量装置，严格按照设定的配合比投料，所以既能保证混凝土质量，又省料高效，常用于混凝土工程量大、施工周期长、施工地点集中的大中型水利水电、桥梁、建筑施工工程等。为了控制环境污染和提高施工质量，我国出台相应法规，规定禁止在大中城市的市区施工现场搅拌混凝土，而大力发展包括混凝土搅拌站（楼）、混凝土输送（泵）车在内的商品混凝土生产模式，推广混凝土泵送施工，则可实现搅拌、输送、浇注机械的联合作业。

2.分类

混凝土搅拌站按工艺过程可分为单阶式混凝土搅拌站和双阶式混凝土搅拌站两类。

（1）单阶式混凝土搅拌站砂、石、水泥等材料一次就提升到搅拌站最高层的储料斗中，随后的配料称量直到搅拌成混凝土的过程均借物料自重下落而形成垂直生产工艺体系，其工艺流程如图3-15a所示。此类形式具有生产率高、动力消耗少、机械化和自动化程度高、布置紧凑和占地面积小等优点，缺点是设备较复杂、基建投资大。因此，单阶式布置适用于大型永久性搅拌站。

（2）双阶式混凝土搅拌站砂、石、水泥等材料分两次提升，第一次将材料提升至储料斗，经配料称量后，第二次再将材料提升并卸入搅拌机，其工艺流程如图3-15b所示。这种形式的搅拌站具有设备简单、投资少、建成快等优点，缺点是机械化和自动化程度较低、占地面积大、动力消耗多。因此，该布置形式适用于中小型搅拌站。

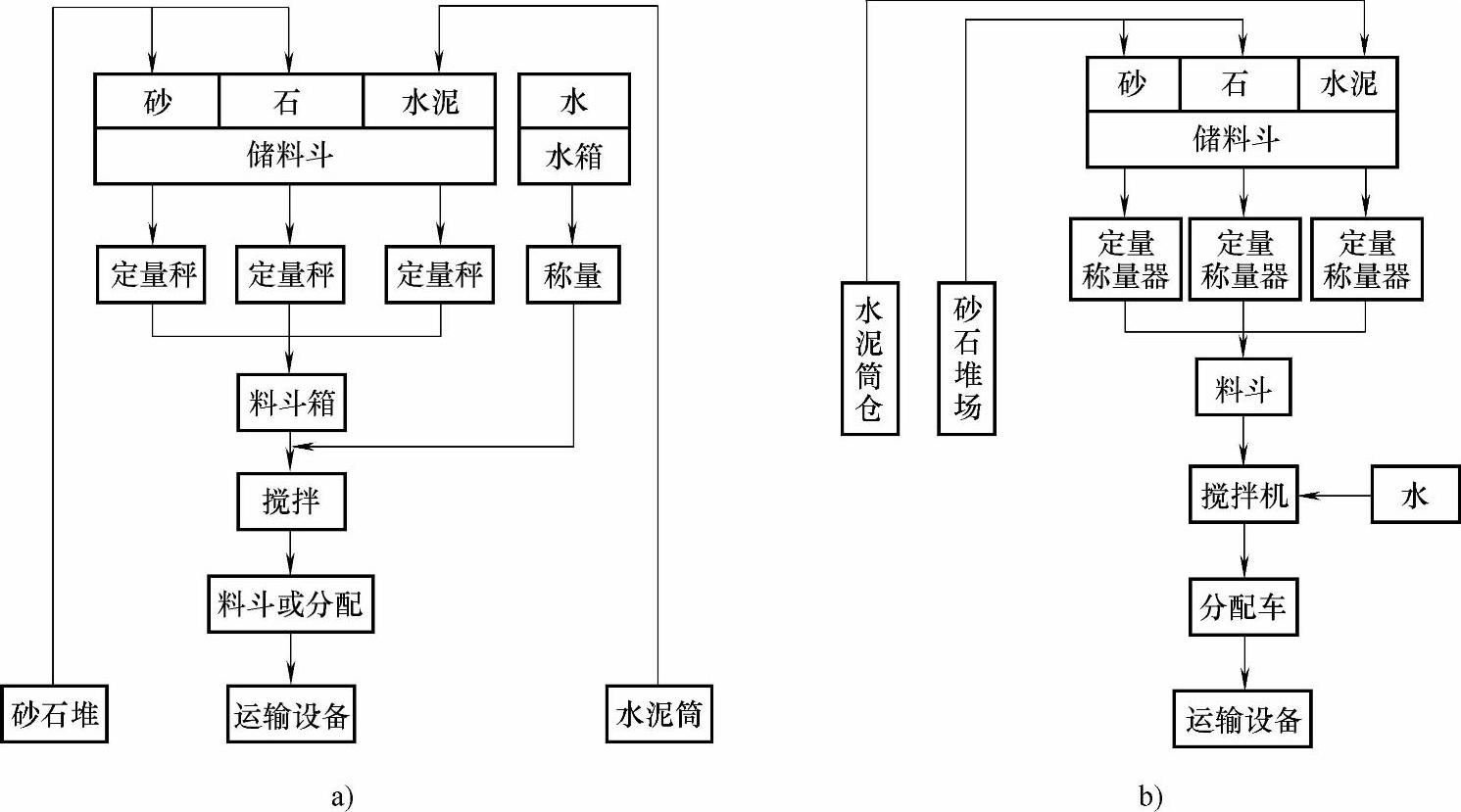

图3-15 混凝土搅拌站的工艺流程

a）单阶式 b）双阶式

混凝土搅拌站按装置方式又可分为固定式混凝土搅拌站和移动式混凝土搅拌站两类。前者适用于永久性的搅拌站，后者则适用于施工现场。

大型混凝土搅拌站按搅拌机平面布置形式的不同可分为巢式混凝土搅拌站和直线式混凝土搅拌站两种。巢式混凝土搅拌站是数台搅拌机环绕着一个共同的装料和出料中心布置，其特点是数台搅拌机共用一套称量装置，但一次只能搅拌一个品种的混凝土。直线式混凝土搅拌站是指数台搅拌机排成一列或两列，此种布置形式的每台搅拌机均需配备一套称量装置，但能同时搅拌几个品种的混凝土。
