【摘要】：卧轴混凝土搅拌机因其搅拌轴水平置于拌筒内而得名。JD型单卧轴混凝土搅拌机仅有一根搅拌轴，轴上的一对反向螺旋叶片推动物料在拌筒内做水平面的对流和垂直面的翻滚运动，同时还对物料进行强制的剪切和挤压，故搅拌的作用强烈、质量好、效率高。JD型单卧轴混凝土搅拌机由传动系统、搅拌装置、上料及卸料装置、供水装置和底盘等组成。

卧轴混凝土搅拌机因其搅拌轴水平置于拌筒内而得名。JD型单卧轴混凝土搅拌机仅有一根搅拌轴，轴上的一对反向螺旋叶片推动物料在拌筒内做水平面的对流和垂直面的翻滚运动，同时还对物料进行强制的剪切和挤压，故搅拌的作用强烈、质量好、效率高。此外，物料对筒壁的平均压力小，使筒壁对物料的运动阻力不大，故筒壁、叶片的磨损以及搅拌的能耗均低于涡桨式混凝土搅拌机。JD型单卧轴混凝土搅拌机集中了自落式和强制式混凝土搅拌机的优点，能搅拌塑性、干硬性、轻骨料混凝土及各种砂浆、灰浆等，适合于建筑施工现场及中、小型混凝土预制构件厂使用。

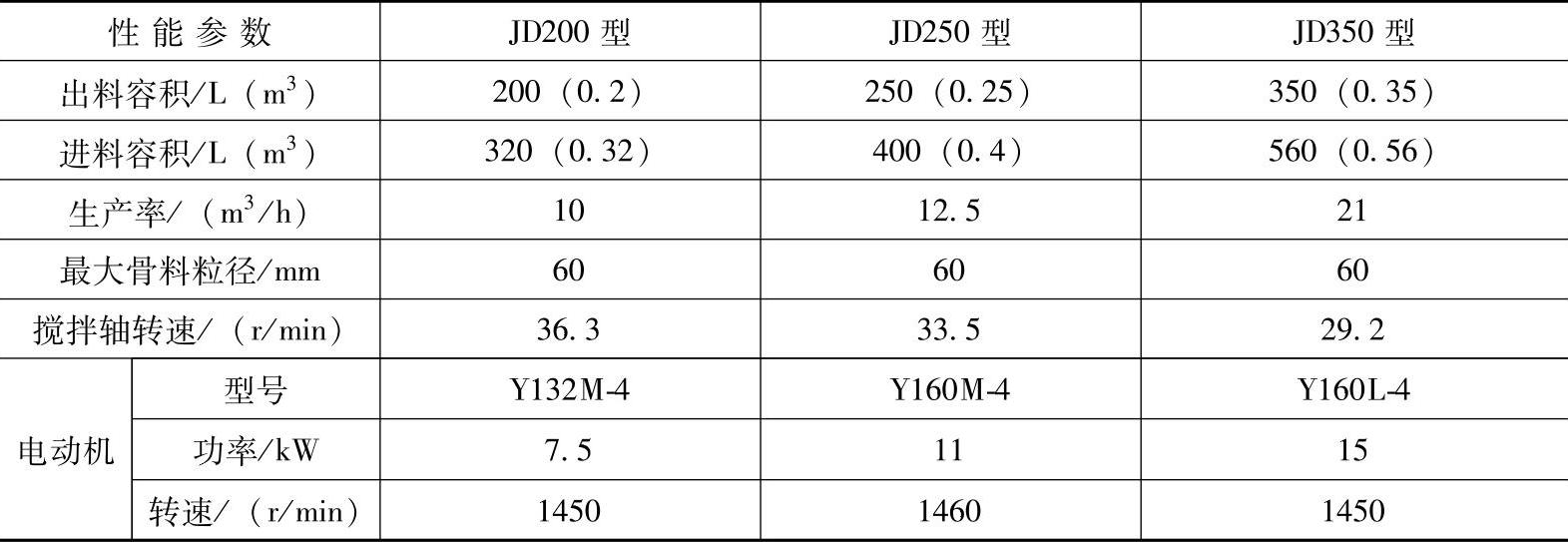

JD型单卧轴混凝土搅拌机由传动系统、搅拌装置、上料及卸料装置、供水装置和底盘等组成。

图3-13 JD型单卧轴混凝土搅拌机

1—电动机 2—齿轮减速器 3—料斗 4—滑轮组 5—轴 6—卷筒 7—离合器 8、10—链9—润滑脂泵 11—轴端密封 12—搅拌轴 13、16—叶片 14—右螺旋衬带 15—左螺旋衬带 17—臂杆

1.传动系统

如图3-13所示，电动机1经齿轮减速器2驱动轴5。然后，一路经链8带动润滑脂泵9对搅拌轴的轴端密封11给润滑脂（起密封和润滑作用）；另一路经离合器7可带动卷筒6、钢丝绳滑轮组4牵引料斗3上行；第三路经链10驱动搅拌轴12旋转。

2.搅拌装置

这是一种连续螺旋叶片式搅拌装置，如图3-13所示。搅拌轴12与U形拌筒的圆弧部分同心，搅拌轴12的两端各装有一块侧叶片13、16，搅拌轴12的中部连接有一条径向臂杆17。右螺旋衬带14连接着侧叶片13和臂杆的一端，左螺旋衬带15连接着侧叶片16和臂杆17的另一端。衬带的工作面上固定着若干块耐磨合金铸铁小叶片，以保证搅拌叶片一定的使用寿命。轴端密封11是卧轴搅拌机的一个重要装置。因搅拌轴淹没在物料中工作，水泥浆极易通过搅拌轴与轴孔间的间隙而渗漏，并使轴与轴孔加速磨损，故特设了轴端密封。

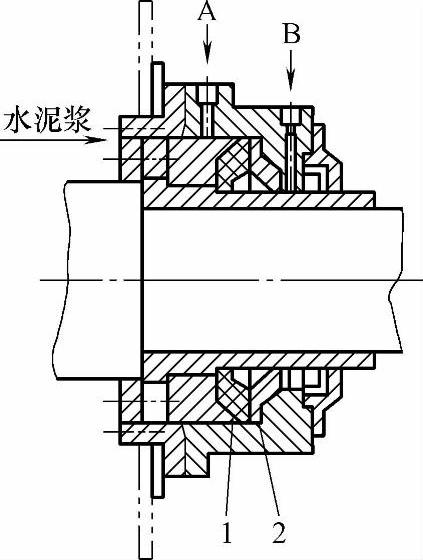

轴端密封是由两道密封组成，如图3-14所示。第一道是外油道密封，由润滑脂泵（见图3-13中件8）从A口供给的压力润滑脂进入轴与轴孔间的间隙，并逆着水泥浆可能渗漏的方向不断渗进拌筒，以阻止水泥浆渗入该间隙。第二道是浮动密封，它由两只O形橡胶密封圈1和两只浮动密封环2组成。O形圈紧套在浮封环外载圆锥面上的沟槽内，使浮封环受到轴向力作用。两只浮封环在轴向压紧的条件下相对转动，在接触端面形成良好的运动密封，以进一步防止水泥浆的渗透。由B口进入的压力润滑脂对浮封环的接触端面进行润滑，O形圈的弹性作用则可补偿浮封环两端面的磨损。

3.上料装置
