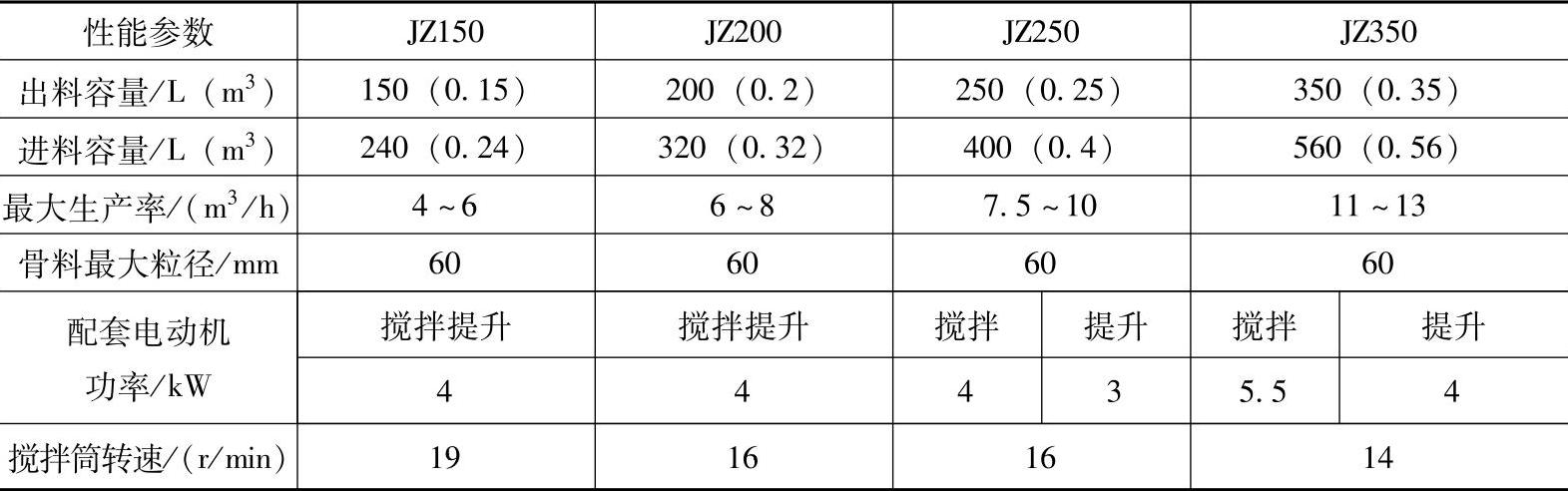

JZ型锥形反转出料混凝土搅拌机（简称JZ型混凝土搅拌机）的拌筒为双锥形。拌筒正转时作自落式搅拌，反转时出料，故此得名。它的搅拌作用比自落式鼓筒混凝土搅拌机（已淘汰）强烈，能耗小，运转可靠，维修方便，且结构简单，没有如JF型锥形倾翻出料混凝土搅拌机那样的出料机构。缺点是其出料叶片影响了拌筒容积的利用，且反转出料时出现带载起动的工况，故不易制成大容量的搅拌机。该机适于搅拌粒径不超过80mm的重骨料、塑性和低流动性混凝土。

JZ型混凝土搅拌机由上料系统、搅拌系统、供水系统、电气系统及底盘等组成。

1.上料系统及底盘

JZ型混凝土搅拌机大多采用翻斗式的上料系统，如图3-10所示。由料斗提升机构2来控制料斗1的上升或下落。底盘由槽钢焊成，其下部装有轮胎5，前端装有牵引架3。铸铁的前支轮4用于该机的短距离转移。底盘的四角均设有可调支腿6，工作时由支腿承受整机的重量而使轮胎悬空。拖行时需将支腿和前支轮全部收起。

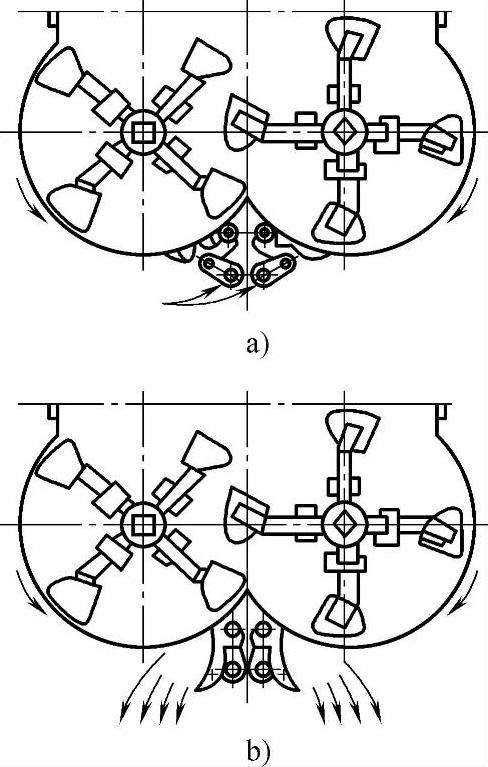

图3-9 JS350型混凝土搅拌机的卸料机构

a）关闭状态 b）开启状态

图3-10 JZ型混凝土搅拌机的上料系统

a）提升机构为钢丝绳提升式 b）提升机构为液压缸顶升式

1—料斗 2—提升机构 3—牵引架 4—前支轮 5—轮胎 6—支腿

2.搅拌系统

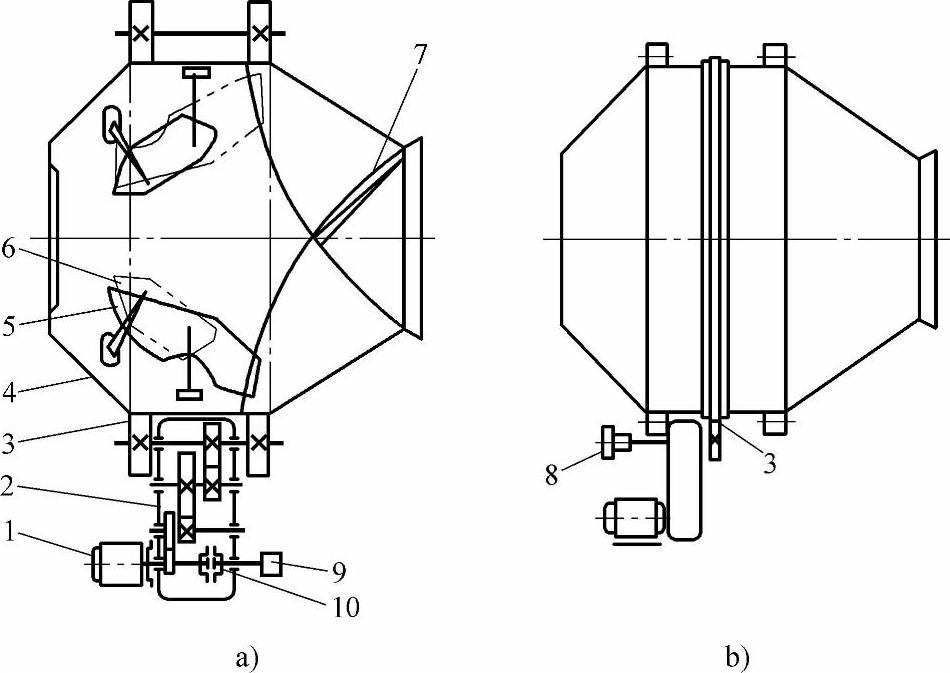

如图3-11所示，搅拌系统由电动机1、齿轮减速器2、拌筒传动3、拌筒4，主搅拌叶片5（一对）、副搅拌叶片6（一对）、出料叶片7（一对）等组成。其中，主搅拌叶片5又称低叶片，与拌簧中部的内壁直接相连；副搅拌叶片6又称高叶片，通过撑脚与拌簧内壁相连。两对叶片均斜倾布置。出料叶片呈螺旋状，旋向与低叶片相同，与高叶片相反。工作时，电动机1经齿轮减速器2驱动拌筒4回转。拌筒4正转时，高、低叶片6、5既提升物料，又使物料沿轴向左右窜动；出料叶片7也将物料向筒内推移；两端的锥形筒体亦协助搅拌。因此，在洒落、冲击物料的同时又形成沿轴向的往返交叉料流，故加强了搅拌作用，提高了搅拌质量和效率。卸料时，拌筒4反转，出料叶片7的螺旋面将混凝土向拌筒外推移在低叶片5的协助下卸出混凝土。在图3-11a中，带离合器的卷筒8用于钢丝绳提升料斗系统；在图3-11b中，液压泵9是液压卸顶升料斗系统的动力元件，单向超越离合器10可避免液压泵逆转。
