JZC200型混凝土搅拌机的结构和组成部件作用

2023-09-20 理论教育版权反馈

【摘要】：JZC200型锥形反转出料式混凝土搅拌机如图3-3所示，该机进料容量为0.32m3，额定出料容量为0.2m3，生产率为6～8m3/h，是一种小容量移动式搅拌机。传动系统JZC200型混凝土搅拌机的传动机构，如图3-6所示，它主要由电动机、减速器、小齿轮、搅拌筒和大齿圈等组成。总的来说，JZC200型混凝土搅拌机具有结构简单、搅拌质量好和易控制等优点，主要用于中、小容量的搅拌机。

JZC200型锥形反转出料式混凝土搅拌机（简称JZC200型混凝土搅拌机）如图3-3所示，该机进料容量为0.32m³（320L），额定出料容量为0.2m³（200L），生产率为6～8m³/h，是一种小容量移动式搅拌机。它由上料机构、搅拌机构、供水系统、底盘和电气控制系统等组成。

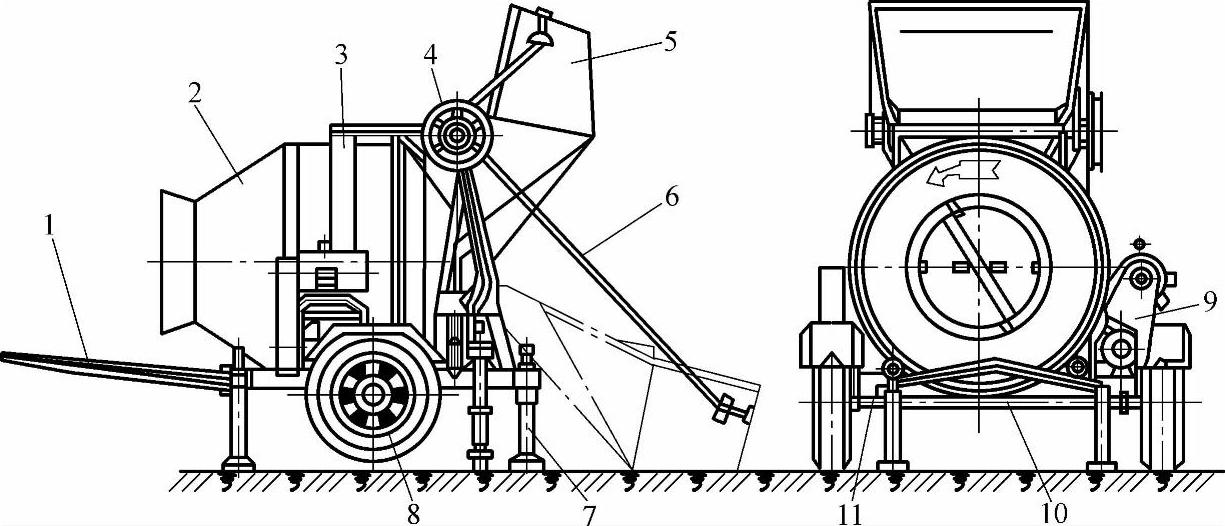

图3-3 JZC200型混凝土搅拌机

1—牵引杆 2—搅拌筒 3—大齿圈 4—吊轮 5—料斗 6—钢丝绳 7—支腿 8—行走轮 9—动力及传动机构 10—底盘 11—托轮

（1）搅拌筒锥形反转出料式混凝土搅拌机是按自落式原理进行搅拌的，其搅拌筒结构如图3-4所示。搅拌筒中间为圆柱体，两端为圆锥形，是由钢板卷焊而成的。搅拌筒正转时，叶片带动物料作提升和自由降落运动，同时还迫使物料沿斜面作轴向交叉窜动，强化了搅拌作用。当搅拌筒反转时，拌制好的混凝土料由低位叶片7推向高位叶片3，把混凝土卸出搅拌筒。

（2）进料机构进料机构由簸箕形料斗、钢丝绳、吊轮和离合器卷筒等组成，如图3-5所示。提升料斗时操纵离合器结合，则减速器带动卷筒转动，将料斗提升至上止点。当操纵料斗卸料时，料斗靠自重下落。

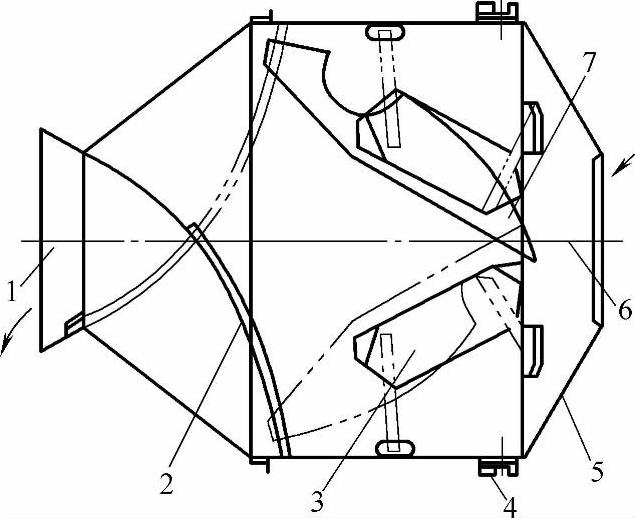

图3-4 JZC200型混凝土搅拌机搅拌筒结构

1—出料口 2—出料叶片 3—高位叶片 4—驱动齿圈 5—搅拌筒体 6—进料口 7—低位叶片

图3-5 JZC200型混凝土搅拌机的进料机构

1—料斗 2—钢丝绳 3—吊轮 4—搅拌筒 5—支架 6—离合器卷筒 7—操纵手柄

（3）供水系统JZC200型混凝土搅拌机的供水系统由电动机、水泵、三通阀和水箱等组成。工作时，电动机带动水泵直接向搅拌筒供水，通过时间继电器控制水泵的供水时间而实现定量供水。

（4）传动系统JZC200型混凝土搅拌机的传动机构，如图3-6所示，它主要由电动机、减速器、小齿轮、搅拌筒和大齿圈等组成。

（5）底架和牵引系统JZC200型混凝土搅拌机所有的机构都安装在一个拖挂式单轴或双轴底架上，底架下装行走轮。轮轴上装有减振弹簧，前轮轴上安装转向机构和牵引拖杆，用于车辆拖行转场。此外，底架上还设置四个螺旋顶升式支腿，搅拌机工作时，放下支腿使其支撑在平整基础上，可使轮胎卸载。

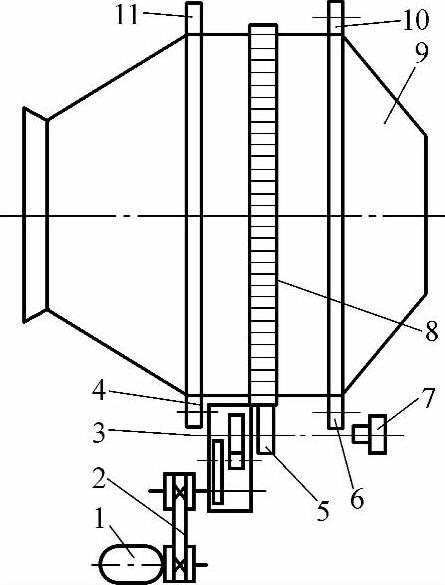

图3-6 JZC200型混凝土搅拌机的传动机构

1—电动机 2—V带 3—减速器 4、6、10、11—拖轮 5—小齿轮 7—离合器卷筒 8—大齿圈 9—搅拌筒

（6）电气控制系统搅拌筒的正转、反转、停止，水泵的运转、停止等动作分别由六个控制按钮操纵。但水量由时间继电器的延时来确定。

总的来说，JZC200型混凝土搅拌机具有结构简单、搅拌质量好和易控制等优点，主要用于中、小容量的搅拌机。其缺点是反转出料时重载起动，消耗功率大，容量大，易发生起动困难和出料时间长的现象。
