强制式混凝土搅拌机结构与工作原理
【摘要】：立轴涡桨强制式混凝土搅拌机具有结构紧凑、体积小、密封性能好等优点，因而成为主要机型。卧轴强制式混凝土搅拌机在结构上有单轴、双轴之分，故有两种系列型号。
1.工作原理
强制式混凝土搅拌机的工作原理如图3-2所示，其搅拌机构是水平或垂直设置在筒内的搅拌轴，转轴上安装搅拌叶片。工作时，转轴带动叶片对筒内物料进行剪切、挤压和翻转推移的强制搅拌作用，使配合料在剧烈的相对运动中获得均匀搅拌。其搅拌质量好，效率高，特别适合于搅拌干硬性混凝土和轻质骨料混凝土。
2.主要结构
（1）立轴强制式混凝土搅拌机 立轴强制式混凝土搅拌机的搅拌原理是靠安装在搅拌筒内带叶片的立轴旋转时，将物料进行挤压、翻转、抛出等复合动作，从而对物料进行强制搅拌的。与自落式混凝土搅拌机相比，强制式混凝土搅拌机具有搅拌质量好，搅拌效率高，适合搅拌干硬性、高强和轻质混凝土等特点。

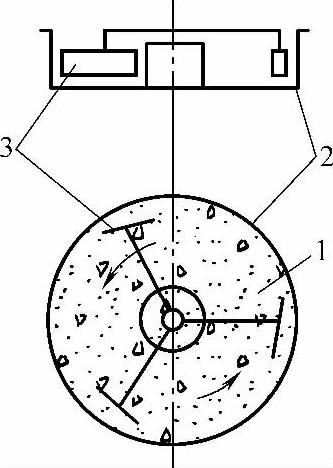

图3-2 强制式混凝土搅拌机的工作原理
1—混凝土拌和料 2—搅拌筒 3—搅拌叶片
立轴强制式混凝土搅拌机分为涡桨式和行星式两种，其搅拌筒均为水平放置的圆盘。涡桨式的圆盘中央有一根竖立转轴，轴上装有几组搅拌叶片；行星式的圆盘中则有两根竖立转轴，分别带动几个搅拌铲。在定盘行星式混凝土搅拌机中，搅拌铲除绕本身轴线自转外，两根转轴还绕盘的中心公转；在转盘行星式混凝土搅拌机中，两根转轴除自转外，不做公转，而是整个圆盘做与转轴回转方向相反的转动。目前，由于转盘式混凝土搅拌机能量消耗较大，结构也不够理想，故已逐渐被定盘式混凝土搅拌机所代替。
立轴涡桨强制式混凝土搅拌机具有结构紧凑、体积小、密封性能好等优点，因而成为主要机型。
（2）卧轴强制式混凝土搅拌机 卧轴强制式混凝土搅拌机兼有自落式和强制式两种机械的优点，即搅拌质量好、生产效率高、能耗较低，可用于搅拌干硬性、塑性、轻骨料混凝土，以及各种砂浆、灰浆和硅酸盐等混凝土。
卧轴强制式混凝土搅拌机在结构上有单轴、双轴之分，故有两种系列型号。两个机种除了结构上的差异之外，在搅拌原理、功能特点等方面十分相似。
