屏蔽门控制设备主要分布在机房、站台、车控室。

在屏蔽门机房中，主要有隔离变压器、控制UPS电源、蓄电池柜、中央接口盘（PSC）、屏蔽门操作指示盘（PSA）。

屏蔽门控制系统的基本构成如图9.96所示：控制系统主要由两大部分组成，一是电源部分，二是信号控制部分。

pagenumber_ebook=262,pagenumber_book=254

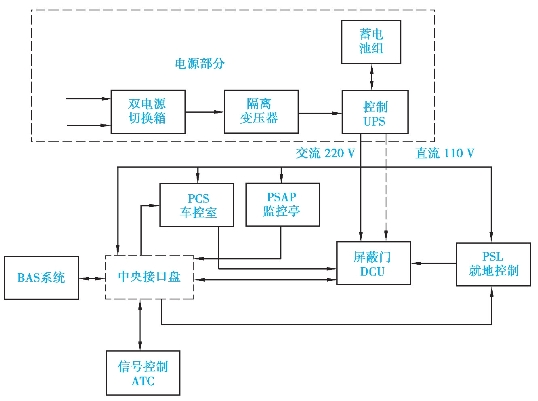

图9.96　屏蔽门控制系统

（1）电源部分

前面已经介绍过双电源转换箱，电源经过双电源控制箱后进入隔离变器，隔离变器是1∶1的变压器，其目的是隔离交流电源带的干扰信号，为UPS提供“干净”电源。

pagenumber_ebook=262,pagenumber_book=254

图9.97　隔离变器

pagenumber_ebook=262,pagenumber_book=254

图9.98　UPS

UPS主要完成整流、浮充、停电切换等功能。其电压输出有两个等级，第一个是交流220 V，第二个是直流输出110 V。当双电源切换箱不能正常输出交流电压时，UPS电源自动切换至蓄电池供电。电池组电压为直流110 V。

（2）信号控制部分

在屏蔽门控制室中，中心控制设备是中央接口盘PSC。它对下连接的设备有：就地控制盘PLS，布置在机车停靠处；屏蔽门状态报警盘（PSAP），安装在站台的某一个地方；屏蔽门操作控制开关（PCS），安装在车控室的IBP盘上，PSC上接环控系统（BAS）和信号系统（ATC）。

中央接口盘是屏蔽门的主要控制单元，其方式有两种：一种是用PLC工控设备进行控制，另一种是以继电控制方式进行控制。在中央接口盘上还设置了显示屏，用于屏蔽门状态显示、故障显示、设备检测显示和控制操作显示等。

pagenumber_ebook=263,pagenumber_book=255

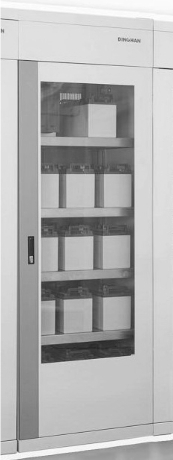

图9.99　UPS电池组

pagenumber_ebook=263,pagenumber_book=255

图9.100　中央接口盘

系统的控制过程：在正常情况下，由ATC信号控制装置向PSC发出开关门指令，PSC向DCU屏蔽门发出开关指令。当DUC接收到指令后，控制直流电机运行。在开门时按一个速度进行开门，在关门时按两个速度进行关门。

DUC不仅是执行指令的单元，它同时要向PSC发出屏蔽门开与关的状态。在不能开门的紧急情况下，司机可在就地盘PSL上操作开关门，同时在车控中心室的IBP盘上（PCS）也可做相应的操作。

（3）屏蔽门执行机构

屏蔽门执行机构主要是指在门的上方安装的直流驱动电机，其传动部分一般有两种形式，一种为皮带传动，一种为螺杆传动。这时介绍的是螺杆传动装置。

pagenumber_ebook=264,pagenumber_book=256

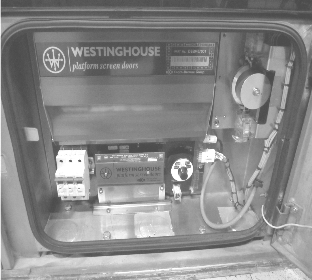

图9.101　DCU

pagenumber_ebook=264,pagenumber_book=256

图9.102　PSL

pagenumber_ebook=264,pagenumber_book=256

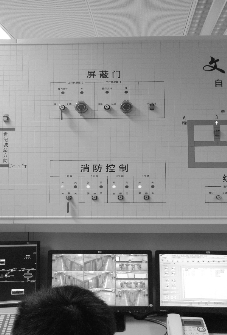

图9.103　IBP

电机的执行电压为110 V，当滑动门受阻，直流电机的工作电流会增高，基于这个原理，在DCU中发出门阻故障信号给PSC，PSC又向DCU发出开门信号，以此自动重复三次后，门机处于打开状态，供相关人员进行处理。

螺杆是直流电机带动滑门进行运动的装置，螺杆是硬性连接，但它的行程位置比皮带精确，只是在特殊情况下，容易损坏滑门装置。
