1.计算机联锁系统的功能及特点

计算机联锁是用微型计算机的软硬件和其他一些电子、继电器器件组成的，具有故障-安全性能的实时控制系统。其安全可靠、处理速度快，与继电集中联锁相比具有十分明显的技术经济优势。无论在安全性、可靠性、经济性等方面都是继电集中联锁无法比拟的，而且设计、施工、维修和使用大为方便，是一套全新的系统设备。整体层次结构如图8.39所示。

pagenumber_ebook=212,pagenumber_book=204

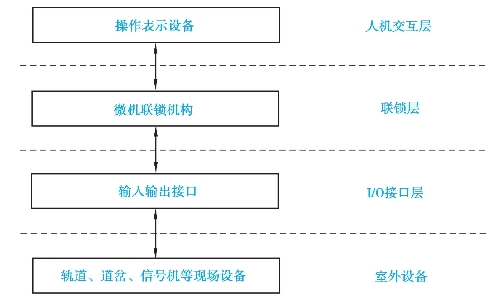

图8.39　计算机联锁控制系统的整体层次结构示意图

计算机联锁控制系统的联锁功能包括以下几点：

①联锁逻辑运算：接收ATS或车站值班员的进路命令，进行联锁逻辑运算，实现对道岔和信号机的控制。

②轨道电路信息处理：处理列车检测功能的输出信息，以提高列车监测信息的完整性。

③进路控制：设定、锁闭和解锁进路。

④道岔控制：解锁、转换和锁闭道岔。

⑤信号机控制：确定信号机的显示。

2.计算机联锁控制系统的特点

①性能方面：大大减少了系统的设计与施工工作量，并方便系统的功能扩容与完善；提供现代化的声像图文显示，人机交互功能完善；系统可靠性和安全性更高。

②经济方面：性价比高，适于大型车站的系统应用；采用分布式系统结构，节省干线电缆的使用造价；体积小、占地面积小，车站规模越大，面积节省越显著。

③维护方面：安装、运营、维修费用大幅度减少；具有自诊断、故障定位等功能，可实现远程实时控制；继电部分结构简单，便于维护。

④其他方面：系统便于联网，为轨道交通信号系统的智能化和网络化方向发展创造条件。

3.计算机联锁控制系统也存在一定的不足，需要在结构和性能上进行近一步的研发

①系统应用大量的电子元件，需要在抗电磁干扰及防雷害等方面采取防护措施。

②系统中实现联锁逻辑的计算机一旦出现硬件故障，其影响会很大，甚至使系统不能工作。因此微机联锁控制系统必须时刻关注系统的结构与性能，提高可靠性和可用性。

pagenumber_ebook=213,pagenumber_book=205

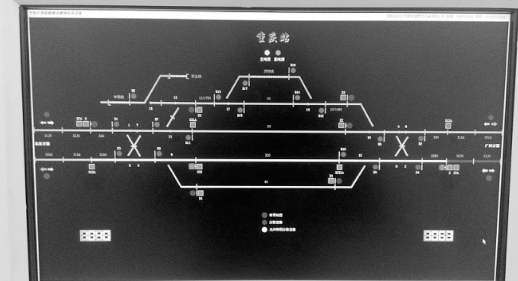

图8.40　计算机联锁操作界面

问题及防治

信号设备间的联锁关系是保证行车安全的关键，因此应定期进行设备联锁的校核，确保联锁关系的绝对正确。

扩展知识

车站联锁设备分为继电集中联锁和计算机联锁，由于继电集中联锁由继电逻辑电路完成全部联锁关系，所用继电器数量较多，功能亦受到限制，难以与现代化系统联网。而计算机联锁用软件完成联锁关系，技术性能和可靠性优于继电集中联锁，因此计算机联锁是车站联锁设备的发展方向。
