自动闭塞是由运行中的列车自动完成闭塞任务的一种设备。将两个相邻车站之间的区间正线划分成若干个小段——闭塞分区（其长度一般为1 200～1 300 m），每个分区的起点设置一架通过色灯信号机进行防护。由于闭塞分区内钢轨上装设轨道电路，因而能够正确反映列车的运行情况和钢轨是否完整，并及时传给通过信号机显示出来，向接近它的列车指示运行条件，行车安全有了进一步的保证。因为通过色灯信号机的显示是随着列车的运行通过列车自动控制的，不需要人工操纵，故称为自动闭塞。

目前，我国铁路上采用的自动闭塞主要有单线双向自动闭塞（在线路两侧均设有通过色灯信号机）和复线单向自动闭塞（每条线仅一侧设信号机）两种。

1.自动闭塞基本原理

目前，我国铁路上广泛采用的是三显示自动闭塞，它用红、黄、绿三种颜色的灯光来指示列车运行的不同条件。图8.33是复线三显示自动闭塞的基本原理图。

pagenumber_ebook=207,pagenumber_book=199

图8.33　复线三显示自动闭塞的原理原理图

由图8.33所示可见，每上闭塞分区构成一个独立的轨道电路。当分区内无列车占用时，轨道继电器有电吸起。当列车在闭塞分区1G内运行时，由于轨道继电器1GJ被列车的轮对分路，它的前接点断开，继电器接通后接点，使1号信号机显示红灯。表示该闭塞分区有车占用。3G内无车，使轨道继电器3GJ有电吸起，又因1GJ接点落下，使3GJ前接点闭合而接通3号信号机的黄灯电路，使3号信号机亮黄灯，表示它所防护的闭塞分区空闲，要求后行列车注意运行，前方只有一个闭塞分区空闲。5号通过信号机由于轨道继电器5GJ、3GJ都在吸起状态，遇过5GJ和3GJ的前接点闭合绿灯电路而亮绿灯，准许后行列车按规定速度运行，前方至少有两个闭塞分区空闲，其余的以此类推。

当线路上的钢轨折断时，由于轨道电路断电，继电器失磁释放衔铁，使信号机显示红灯所以能更好地保证行车安全。

随着列车质量、速度和密度的不断增加，三显示自动闭塞也已不能适应需要，在我国运输繁忙的铁路线上，将逐步采用四显示自动闭塞。此外，在今后修建的高速铁路上，也将采用这种闭塞方式。

2.四显示自动闭塞

列车在区间最好能一直在绿灯下运行，避免遇到黄灯而影响速度。当采用三显示自动闭塞时，两列车至少要间隔两个闭塞分区才能保证在绿灯下运行；四显示就要间隔三个闭塞分区，其闭塞分区长度，定为适应低速列车的制动距离，并在三显示自动闭塞红、黄、绿三种灯光的基础上再增加一种黄绿显示，如图8.34所示。

pagenumber_ebook=208,pagenumber_book=200

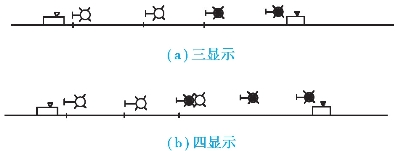

图8.34　自动闭塞显示数目与追踪间隔

四显示自动闭塞能预告列车前方三个闭塞分区的状态。要求高速列车按规定速度越过黄绿显示的通过信号机后必须减速，以便使列车在黄灯显示下运行时不大于黄灯所要求的允许速度，保证能在显示红灯的信号机前停车。而对于低速运行的列车来说，越过黄绿显示的通过信号机时，则不必减速。实际上对于低速列车来说黄绿显示的意义相当于绿灯显示，而对于高速列车来说是将两个闭塞分区作为一个制动距离来对待，将黄绿显示视为注意信号，在越过黄绿灯后准备在红灯前停车。这样可以解决线路上以不同速度运行的列车的行车要求。

3.自动闭塞的主要优缺点

在自动闭塞区段中，相邻两个车站之间的正线划分成许多闭塞分区，可以同时有两个以上的同向列车占用，比其他闭塞制度提高了区间通过能力。同时，由于轨道上全部装设了轨道电路，当区间有列车占用或钢轨折断时，都可以自动地使信号机显示停车信号，能够更好地保证列车在区间内运行的安全。

自动闭塞设备虽然比较先进，但比其他闭塞设备的初期投资大得多，因此，应当根据具体情况选用。在我国铁路上，复线区段应采用自动闭塞。

问题及防治

闭塞设备直接涉及列车在区间运行的安全，在维护中一定要按标准检修程序进行。
