城市轨道交通概论：轨道电路组成及作用
【摘要】：图8.19轨道电路的组成图中一端为送电端，设置送电设备。一般轨道电路是由以下3个主要部分组成的。钢轨绝缘安装于轨道电路分界处，是为了分隔或划分轨道回路而装设的。电子轨道电路的接收设备一般都采用电子器件，其作用和轨道继电器相同。两个绝缘节之间的钢轨线路，称为轨道电路的控制区段，也就是轨道电路的长度。轨道电路的长度要受到轨道电路工作状态的制约，各种类型的轨道电路长度不同。
轨道电路的组成如图8.19所示。

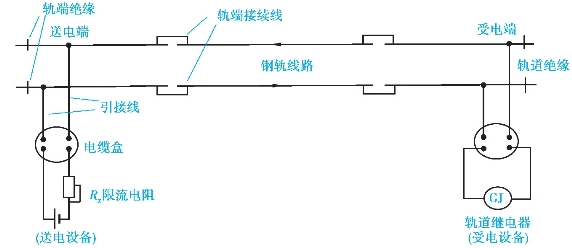

图8.19 轨道电路的组成
图中一端为送电端，设置送电设备。送电设备有电池（为轨道电源）和防止过载电流的限流装置。另一端为受电端，设置受电设备，受电设备主要是轨道继电器。一般轨道电路是由以下3个主要部分组成的。
①送电端：主要有电源设备、限流装置和引接线；
②线路：主要为钢轨，轨端接续线和轨道绝缘；
③受电端：主要有引接线和轨道继电器。
轨道电路中轨道绝缘节实物、轨端接续线实物、轨道继电器实物如图8.20—图8.22所示。

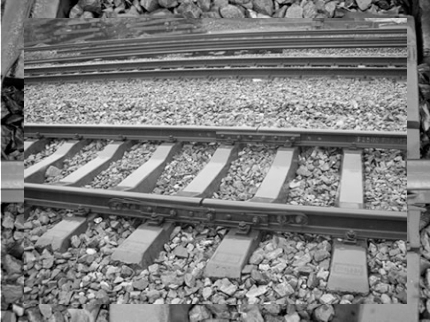

图8.20 轨道绝缘节实物图

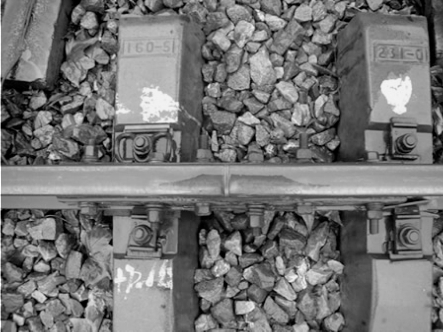

图8.21 轨端接续线实物图

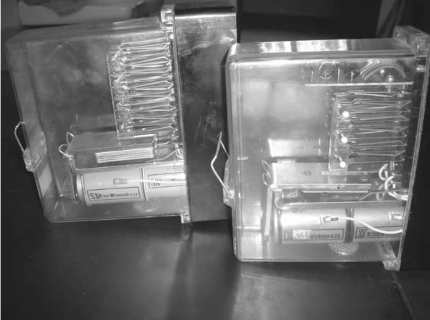

图8.22 轨道继电器实物图
送电端（又称电源端或始端）由轨道电源和限流器等组成。根据轨道电路的类型不同，轨道电源可以用铅蓄电池浮充供电（或其他直流电源），也可以用轨道变压器或信号发生器供电。限流器一般可以用电阻器或电抗器构成，它的作用是保护电源设备，当轨道电路被机车车辆分路时，防止电流过大而损坏电源，并保证在列车占用轨道时，轨道继电器能可靠地落下，对某些交流轨道电路而言，它还兼有相位调整的功效。轨道电路使用电子设备时，一般都不需要限流器。
钢轨线路是由轨条、轨端接续线（又称轨端连接线或导接线）和钢轨绝缘等组成。为了减少轨条连接处的接触电阻，采用了轨端接续线。钢轨绝缘安装于轨道电路分界处，是为了分隔或划分轨道回路而装设的。也有不装钢轨绝缘的，这时根据轨道电流衰减到一定程度时即作为轨道电路的分界处。当然，这样的分界处的地点是比较模糊的。
受电端（又称继电器端或终端）的主要设备是轨道继电器，用它接收轨道信号电流来反映轨道电路的工作状态。电子轨道电路的接收设备一般都采用电子器件，其作用和轨道继电器相同。送、受电端的设备，都是通过引接线（钢丝绳）接向钢轨的。两个绝缘节之间的钢轨线路（即从送电端到受电端之间），称为轨道电路的控制区段，也就是轨道电路的长度。轨道电路的长度要受到轨道电路工作状态的制约，各种类型的轨道电路长度不同。
