城市轨道交通车站组成
【摘要】：城市轨道交通车站是供乘客上下车和换乘、候车的场所，包括供乘客使用、运营管理、安装技术设备和提供生活辅助设施及服务的场所等四大组成部分。c.混合式站台：将岛式站台及侧式站台设在一个车站内，这种站台布置形式称为混合式站台。图2.32为利用中间联合站厅组织换乘示意图c.平面换乘：平面换乘是将互相交叉、不在同一平面的两条轨道交通线路通过坡道曲线的处理，构成互相平行的同一平面的换乘方式。
城市轨道交通车站是供乘客上下车和换乘、候车的场所，包括供乘客使用、运营管理、安装技术设备和提供生活辅助设施及服务的场所等四大组成部分。
1.地下车站
地下车站由地面出入口、中间站厅、地下站台三个主要部分组成，如图2.24所示。
（1）地面出入口
地面出入口是车站的门户，是客流集疏的第一通道。

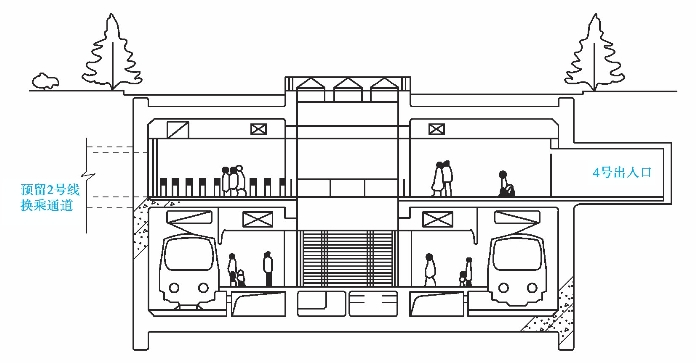

图2.24 地下车站横剖面图
①设计原则：应尽量设于地面交通车站、停车场附近，形成较佳的换乘组合；尽量与地面建筑结合，可设在地面建筑物内（如商场、公寓的底层、门厅等），也可独立设置，但需与周围景观协调（如建筑风格、色彩、位置），通常可设在人行道、街心花园、绿化带中。当然，最重要的是能保证高峰时段客流通畅，乘客进出方便。
②设计要素：地面出入口必须满足高峰时段客流集疏的需求，保证人流的有效流动。为此，一个车站出入口通道总数不得少于2个。
每个通道或出入口宽度不得少于2 m，净空高不得低于2.5 m。出入口布置方式通常有“L”形、“T”形、“一”形等，如图2.25（a）所示。地下车站的出入口通道还可以兼作人行过街设施，如图2.25（b）所示。

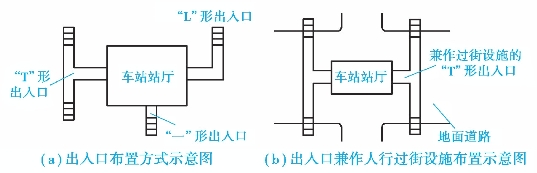

图2.25 出入口布置示意图
（2）中间站厅
为了不占用地面空间，地下车站的中间站厅一般设在地下一层，其主要功能是：集疏客流、售检票及其他服务、设置管理与设备用房。
①布置方式。
a.分别在两端布置：两个中间站厅分别布置在站台两端上层，如图2.26所示。
b.集中在中间布置：中间站厅集中布置在站台上层，如图2.27所示。
②设计要素。
图2.26 中间站厅在站台两端布置方式示意图

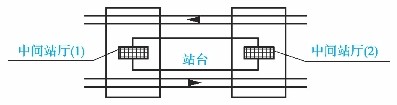

图2.27 集中布置中间站厅的示意图
a.足够的面积：须充分满足列车同时到达、乘客密集到发时客流移动、集散、售检票的需求，同时在条件允许的情况下应提供充足的服务面积（不收费区）。
b.良好的照明与环控：尽量接近地面环境的指标。
c.便捷的与地面出入口联系方式：选择坡道、楼梯、自动扶梯、垂直升降梯等方式。
（3）地下站台
地下站台设在地下二层，可供列车停靠、乘客乘降，一般由站台与线路、乘降设备等组成。
①站台类型。
图2.28 岛式站台
a.岛式站台：站台位于上、下行行车线路之间。
具有岛式站台的车站称为岛式站台车站（简称岛式车站）。岛式车站是常用的一种车站形式。岛式车站具有站台面积利用率高、能灵活调剂客流、乘客中途改变乘车方向方便、车站管理集中、站台空间宽阔等优点。因此，一般常用于客流量较大的车站，如图2.28所示。
b.侧式站台：站台位于上、下行行车线路的两侧。
具有侧式站台的车站称为侧式站台车站（简称侧式车站）。侧式车站也是常用的一种车站形式。侧式车站站台上、下行乘客可避免相互干扰，正线和站线间不设喇叭口，造价低，改建容易，但是站台面积利用率低，不可调剂客流，乘客中途改变乘车方向须经地道或天桥，车站管理分散，站台空间不及岛式宽阔。因此，侧式站台多用于两个方向客流量较均匀（或流量不大）的车站及高架车站，如图2.29所示。
c.混合式站台：将岛式站台及侧式站台设在一个车站内，这种站台布置形式称为混合式站台。
具有这种站台形式的车站称为混合式站台车站。混合式车站主要用于两侧站台换乘或列车折返，如图2.30所示。
图2.29 侧式站台
图2.30 混合式站台
②站台长度。它由列车长度决定，列车长度则是车辆长度与编组辆数的乘积。
③站台宽度。站台宽度应满足高峰时段客流候车、集散的需要。
④站台高度。站台高度指站台到轨顶面的高度，与车型有关。
⑤轨道中心线与站台边缘距离。该值由车辆的建筑限界决定，还应考虑站台的施工误差。
（4）车站乘降设备
车站乘降设备应保证车站地面出入口、中间站厅、地下站台之间乘客垂直移动的便捷舒适、安全可靠。
①楼梯。楼梯是最简单易建的乘降设备，投资低、施工简单、管理方便，但易造成人流交叉干扰，乘客不方便。
②自动扶梯。为减轻乘客疲劳、增强车站吸引力，在条件允许的情况下，在地面出入口与中间站厅、中间站厅与地下站台之间均应设置自动扶梯。自动扶梯可以形成最佳的运送状态，通过能力大，乘客间无冲突干扰，能合理组织客流。
在不设步行楼梯时，自动扶梯梯带总数不少于3条（上行、下行、备用），一般采用“上行自动扶梯、下行步行楼梯”的设置办法降低设备投资及运营成本。
自动扶梯设置方案：中间站厅通道及地面出入口较多，可适当地选用自动扶梯；站台层如需尽快疏散下车乘客，宜将站台两端楼梯尽量放宽，站台中间楼梯则需留出一侧通道，设置自动扶梯用于上行。
③坡道。在条件允许情况下，比如高差较小、施工条件良好时，可用坡道代替楼梯来连接地下站台与中间站台、中间站厅与地面出入口。坡道长度应以乘客走行时间能够承受为限，如考虑是设在地下的坡道，应取较小的值。为防止乘客滑倒，坡道地面需有防滑措施，坡道照明十分重要，两侧墙体可用广告灯箱或装饰面布置，从而创造安全可靠、温馨的环境，减少乘客穿越地下坡道时可能产生的疲劳感和烦躁情绪。
④换乘通道设置方法。
a.直接垂直换乘方式（图2.31）：其优点是换乘距离短、方便，其不足之处在于站台宽度必须保证可以设置垂直换乘梯道，且能满足上下换乘客流的集疏。即使如此，站台上也可能呈现比较杂乱的现象，而且不易管理，所以，它一般只适合于换乘量较小的车站。
图2.31 直接垂直换乘方式示意图
b.利用中间联合站厅换乘方式（图2.32）：利用两个车站共用的中间联合站组织换乘，可以保证站台层的客流压力下降，同时能妥善完成客流集散、售检票等换乘过程。但因联合中间站厅与两个车站的站台不在一个平面，有一个站台的乘客进出中间站厅的垂直距离加大，需要配套较强的升降设备。又因联合中间站厅需承担两个车站的客流集疏、售检票、服务等作业，因此，需要的空间较大，导致地下工程量变大，造价可能会增加。
图2.32 为利用中间联合站厅组织换乘示意图
c.平面换乘（图2.33）：平面换乘是将互相交叉、不在同一平面的两条轨道交通线路通过坡道曲线的处理，构成互相平行的同一平面的换乘方式。

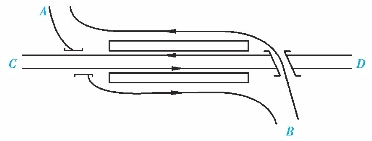

图2.33 平面换乘示意图
2.高架结构车站
（1）设置方案
①地面出入口、高架站厅、高架站台。
②地面出入口、地面站厅、高架站台。
选择主要依据包括：地面占地可能性条件，高架结构设置条件，投资条件和施工条件。
（2）设置位置
①设在道路两侧：可设在人行道上空或沿街建筑物内，一般采用上下行分线设置的办法。该方案容易与沿街建筑融合，方便乘客出入，但上下行分列布置，建设投资和占地面积均较大。
②设在道路中部上空：上下行并线采用两侧式站台布置，设备集中，管理集中，乘客上下过街方便。但对街道景观影响较大，且占用道路面积。
（3）高架车站示意图（设在道路中间上空）
其平面图如图2.34所示，横断面图如图2.35所示。
（4）高架车站设计原则
①站台、站厅部分必须全封闭；可用新型轻质材料构筑，以减轻结构总重，提升车站外观形象。
②尽量采用自动扶梯组织乘客乘降。
③保证足够的站厅面积，便于控制站台候车人数。

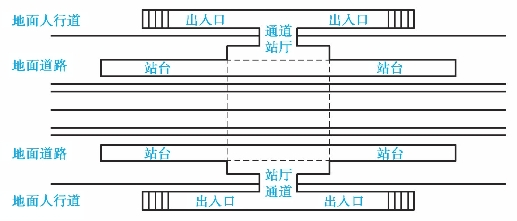

图2.34 高架车站平面图

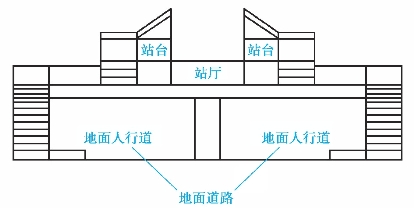

图2.35 高架车站横断面图
3.车站辅助用房
（1）运营用房
这包括值班室、站长室、广播室、售票室等。
（2）服务用房
这包括员工休息室、厕所、盥洗室、茶炉房等。
（3）技术用房
（4）供电用房
这包括降压室、牵引变电室、高压变电室、照明配电室、蓄电池室等。
（5）环控用房
问题与防治
问题1：几种类型车站的区别不易掌握。
防治：借助实例理解几种车站的功能。
问题2：岛式和侧式站台的区别不易掌握。
防治：借助图片和现场理解两种车站。
扩展知识
车站风格
一条城市轨道交通线路上的车站，其风格可以一致，也可以有差异。整个线路的车站建筑群可以像一首乐曲一样，不同车站是其不同的乐章，有序曲、高潮、尾声；也可像一部史书，记下城市的过去、现在和未来。设计者在构思整个城市轨道交通系统车站建筑形式的时候，主要可选择古典、现代、民族、地方几种风格，如图2.36所示。

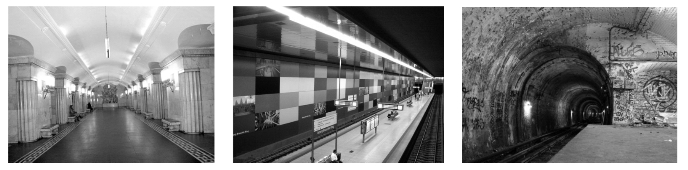

图2.36 各种车站风格
