国Ⅲ柴油机过热故障诊断与案例分析
【摘要】：表10-9 WD615柴油机冷却系统过热运行故障检修9.柴油机温度过高故障案例集锦柴油机温度过高案例集锦详见表10-10。虽经多方查找原因，未能找到该批柴油机冷却液温度过高的根本原因。为此付出了沉重的代价，先后出现了三台柴油机拉缸故障。
一台道依茨BF6M1013 ECP柴油机在使用过程中出现了过热运行故障，该故障的检修过程见表10-2。
表10-2 冷却系统内有空气导致柴油机过热故障检修
（续）
2.缸套裂纹导致柴油机过热故障
一台道依茨BF6M1013ECP柴油机在使用过程中，出现了运行30min即“开锅”的故障，该故障诊断与排除过程见表10-3。

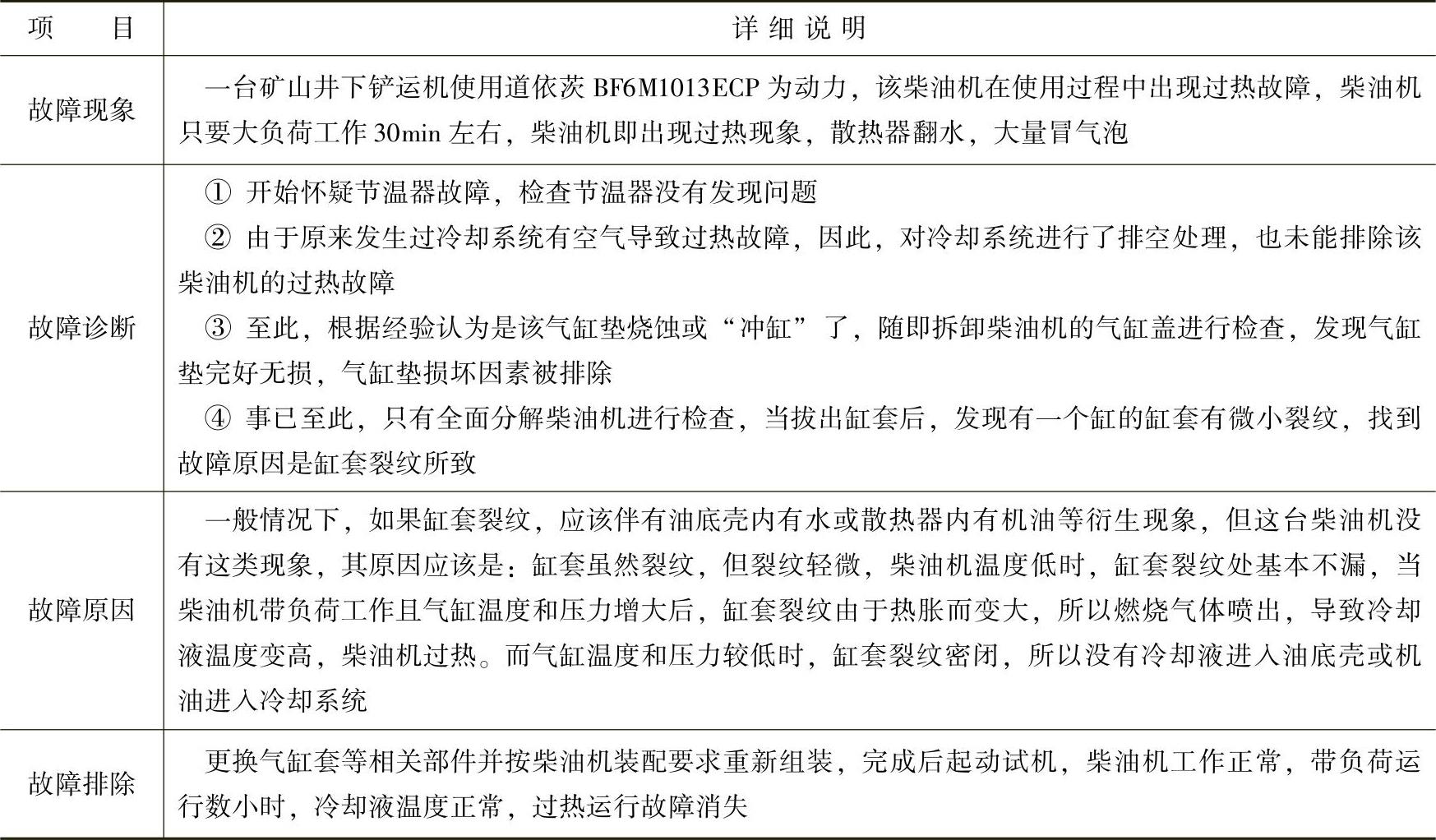

表10-3 缸套裂纹导致柴油机过热故障检修
3.风扇耦合器内油泥导致柴油机过热故障
一台道依茨BF8L513C风冷柴油机，在运行过程中出现了过热现象，故障的具体检修过程见表10-4。
表10-4 BF8L513C风冷柴油机过热故障检修
4.排气制动堵塞导致柴油机温度过高故障
一辆斯太尔重型汽车在运行中突然发现冷却液温度过高，继而“开锅”。该故障的诊断与检修过程见表10-5。

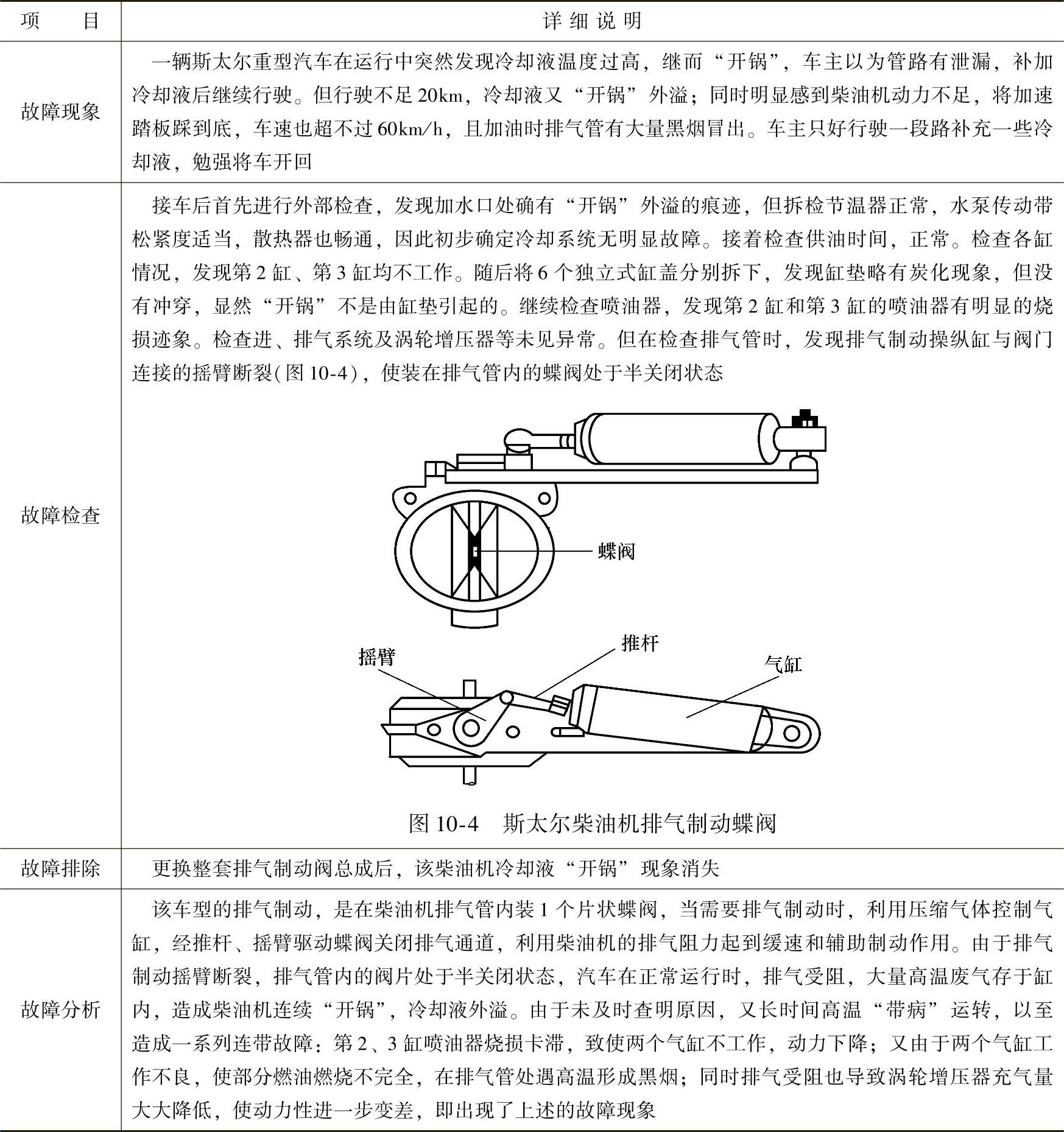

表10-5 排气制动堵塞导致柴油机冷却液“开锅”故障的检修
5.康明斯KTA38柴油机过热故障
一台铁路钢轨打磨车的KTA38康明斯柴油机，在运行中出现了机油温度高的过热现象。该机故障诊断与排除过程见表10-6。

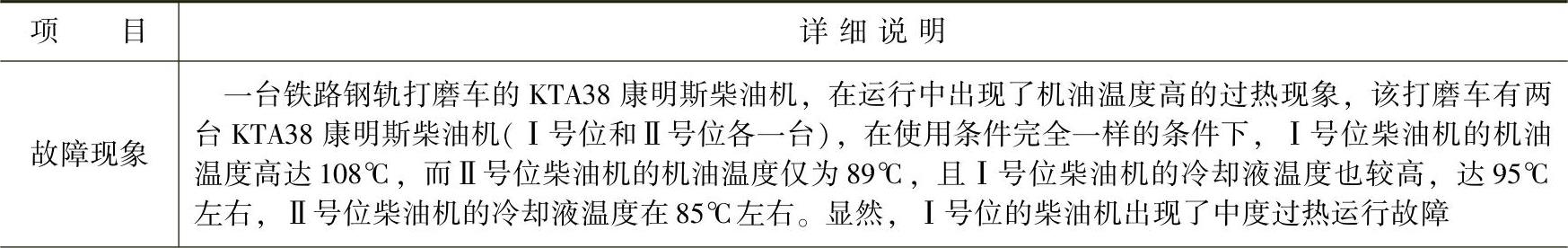

表10-6 康明斯KTA38柴油机过热故障检修
（续）
6.风扇传动带受热膨胀导致柴油机过热故障
一台BF8M1015柴油机，在使用过程中，出现了过热运行故障。该故障的诊断与排除过程见表10-7。

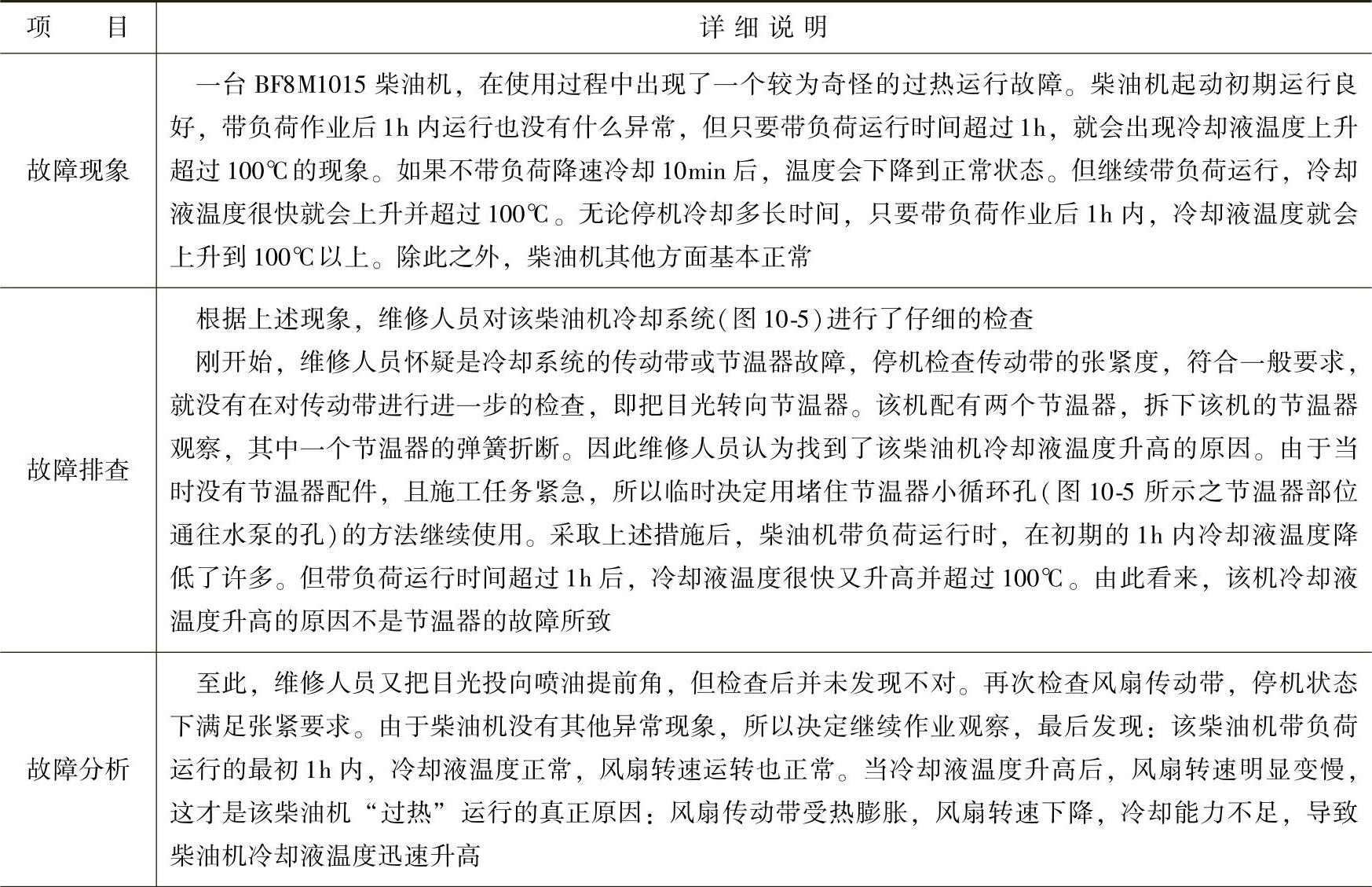

表10-7 风扇传动带受热膨胀导致柴油机过热故障的诊断与检修
（续）
7.风扇控制器故障导致冷却液温度过高
一辆捷达柴油轿车，行驶里程约为60000km，出现了开空调时冷却液温度过高，超过110℃的故障现象。该故障的检修过程见表10-8。

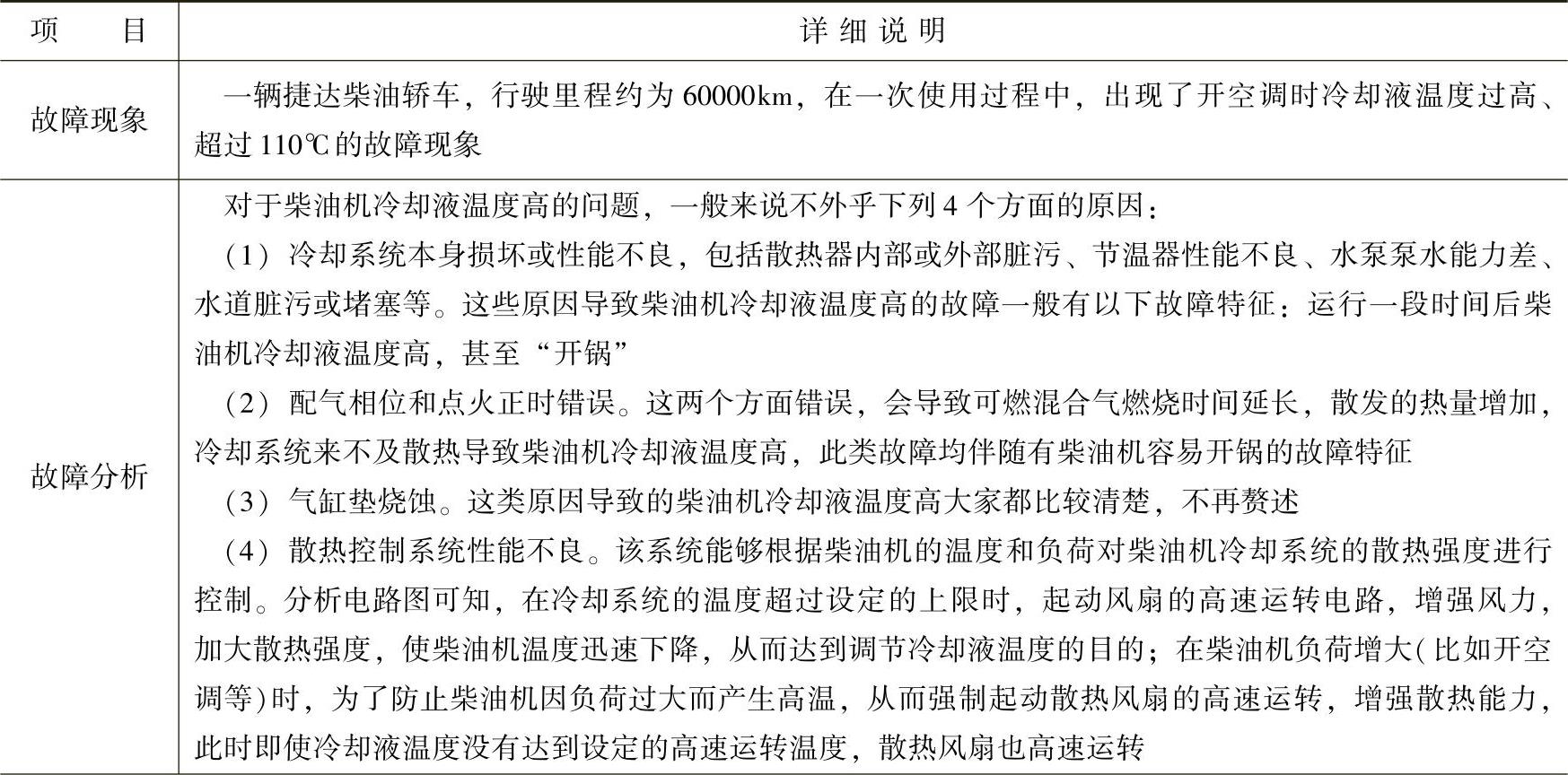

表10-8 捷达柴油轿车冷却液温度过高的故障检修
（续）
8.冷却系统结垢过多导致柴油机过热故障
一台重型车用WD615柴油机，逐步出现了冷却液温度高的故障现象。其故障分析与排除过程见表10-9。

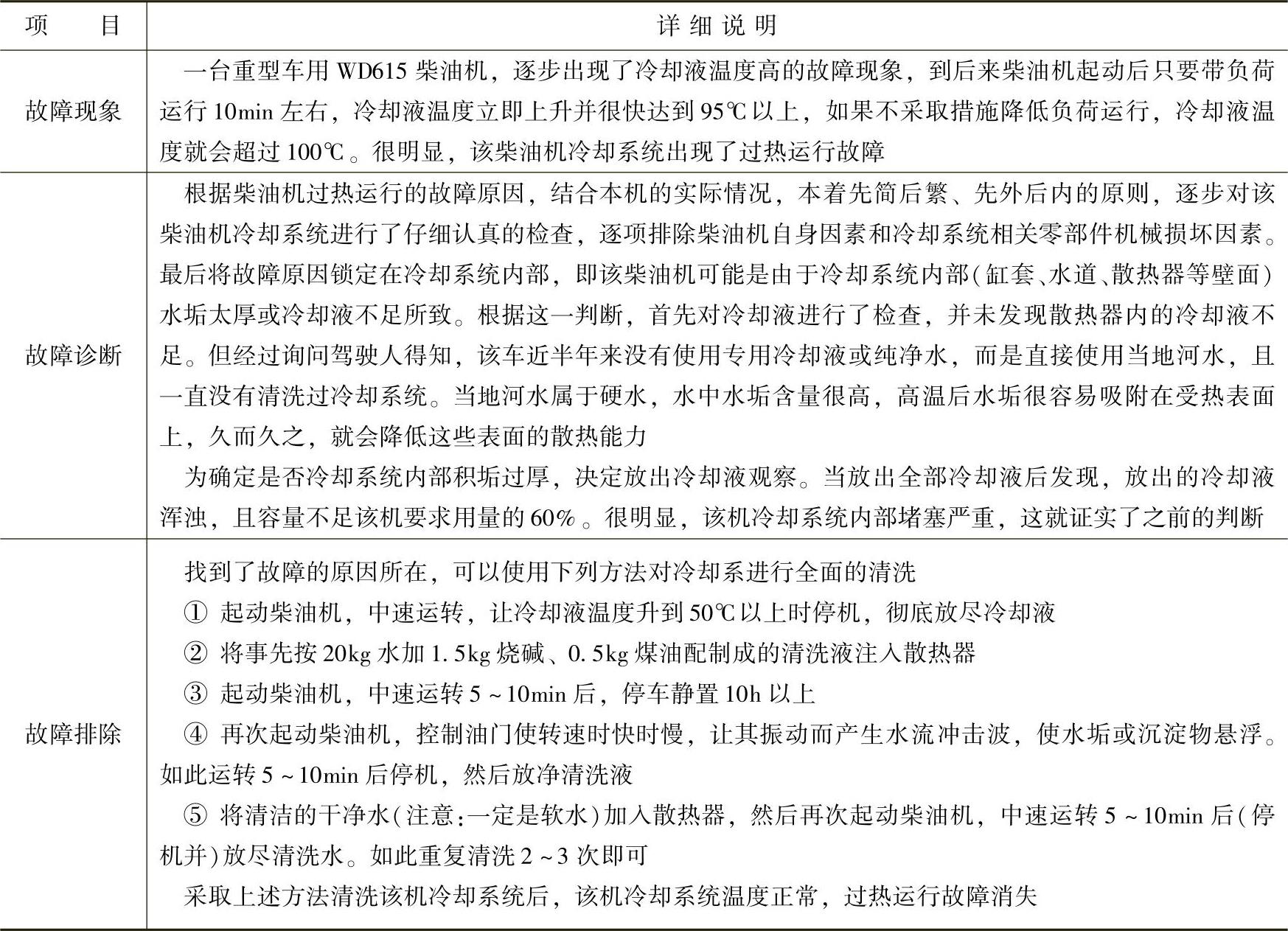

表10-9 WD615柴油机冷却系统过热运行故障检修
9.柴油机温度过高故障案例集锦
柴油机温度过高案例集锦详见表10-10。

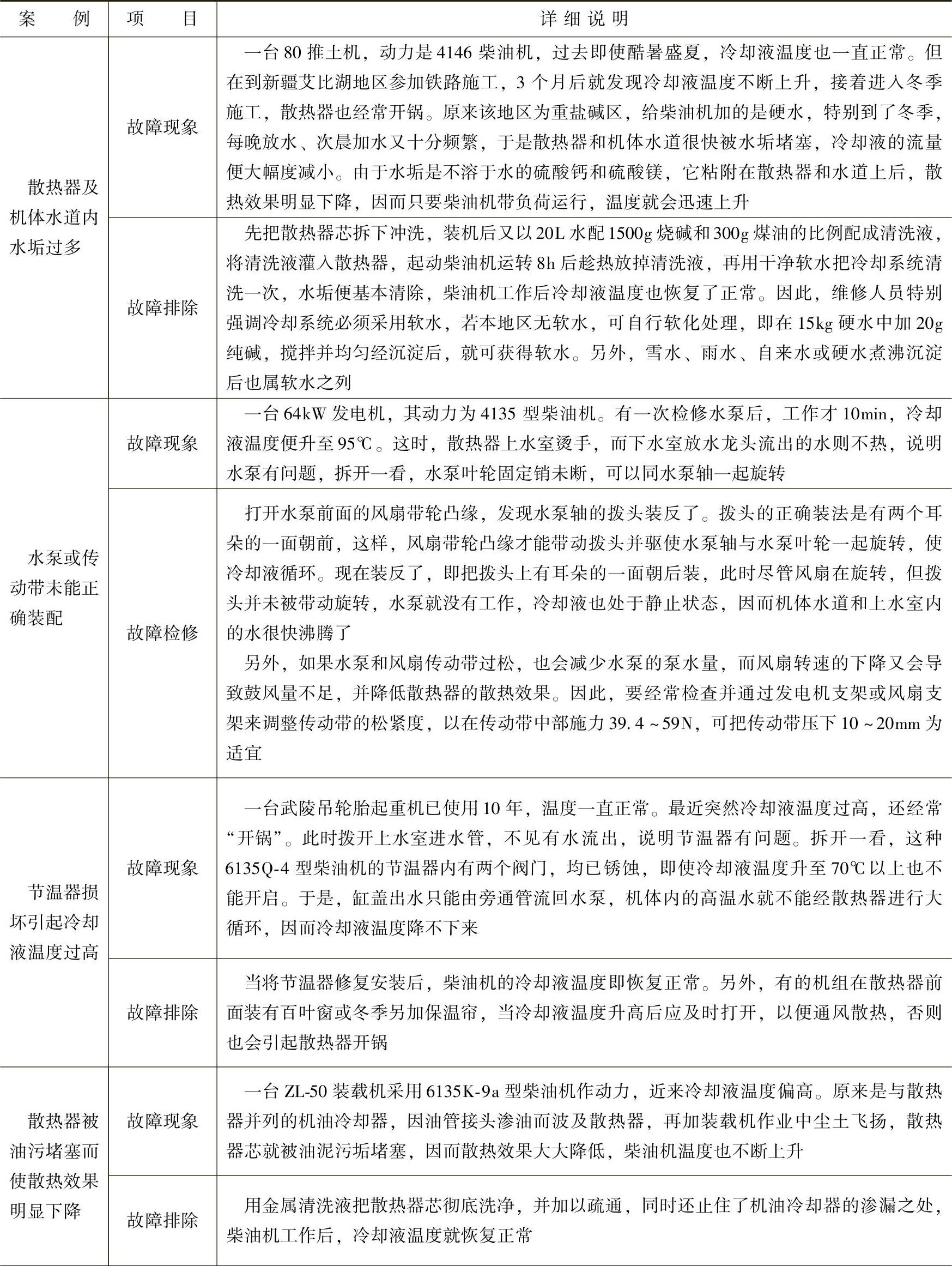

表10-10 柴油机温度过高故障案例集锦
（续）
10.拆除节温器后导致冷却液温度过高故障
（1）故障现象。某单位有道依茨BF6M1013柴油机为动力的摊铺机数台，在使用过程中均出现了冷却液温度过高的故障。基本现象是：柴油机起动运行20～30min后，冷却液温度普遍升高，感觉冷却系统很“热”。虽经多方查找原因，未能找到该批柴油机冷却液温度过高的根本原因。
由于施工任务较重，所以只好让柴油机“带病”工作。为此付出了沉重的代价，先后出现了三台柴油机拉缸故障。
（2）故障原因。要分析该机出现冷却液温度过高的原因，有必要先介绍一下该柴油机采用的整体式冷却系统。

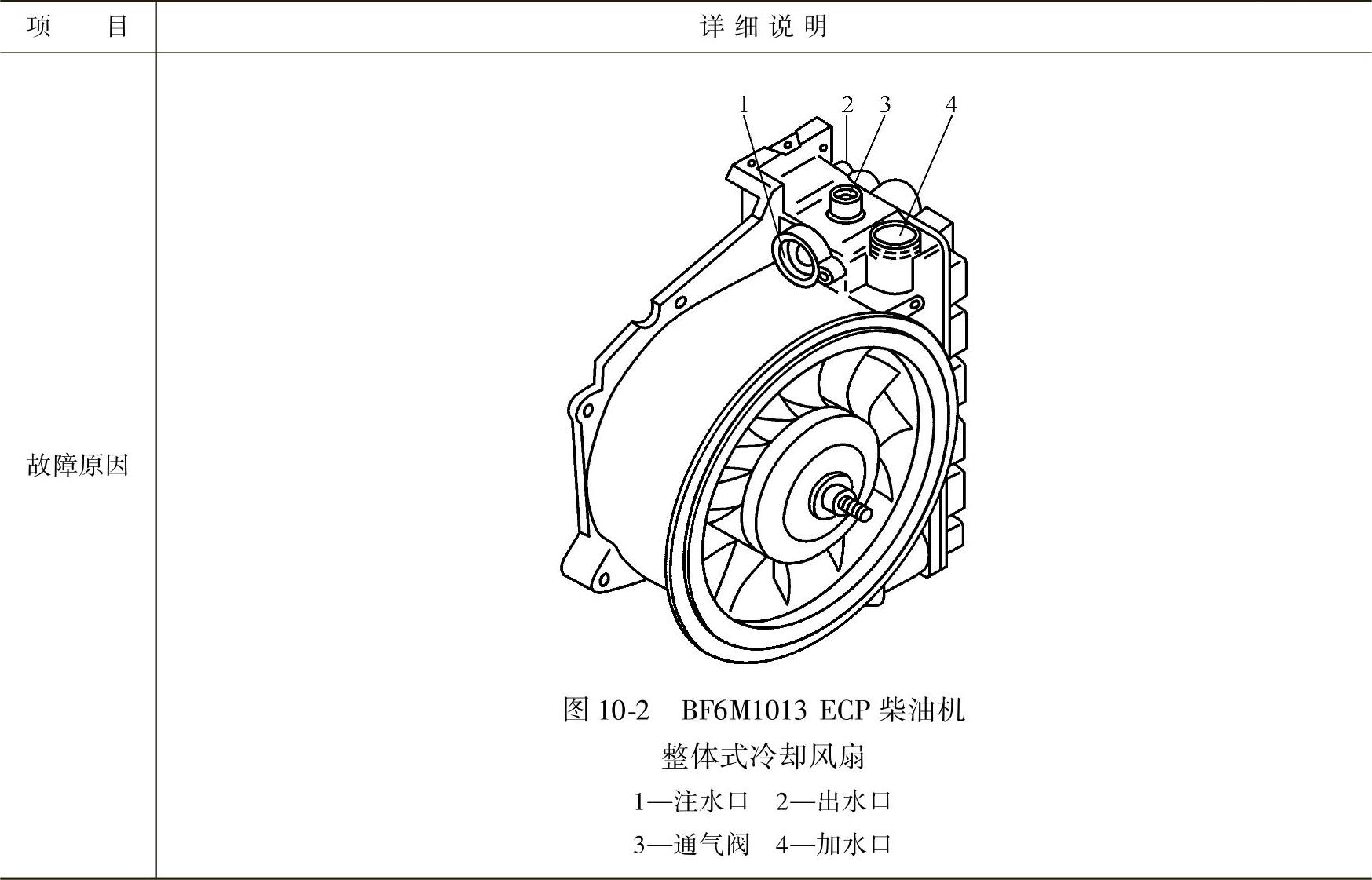

BF6M1013柴油机工程机械使用时，采用闭式整体式冷却系统，如图10-6所示。这种冷却系统的特点是：集冷却风扇、补液箱和散热器为一体（图10-2和图10-7）。其特点如下：
①结构紧凑，易于安装。

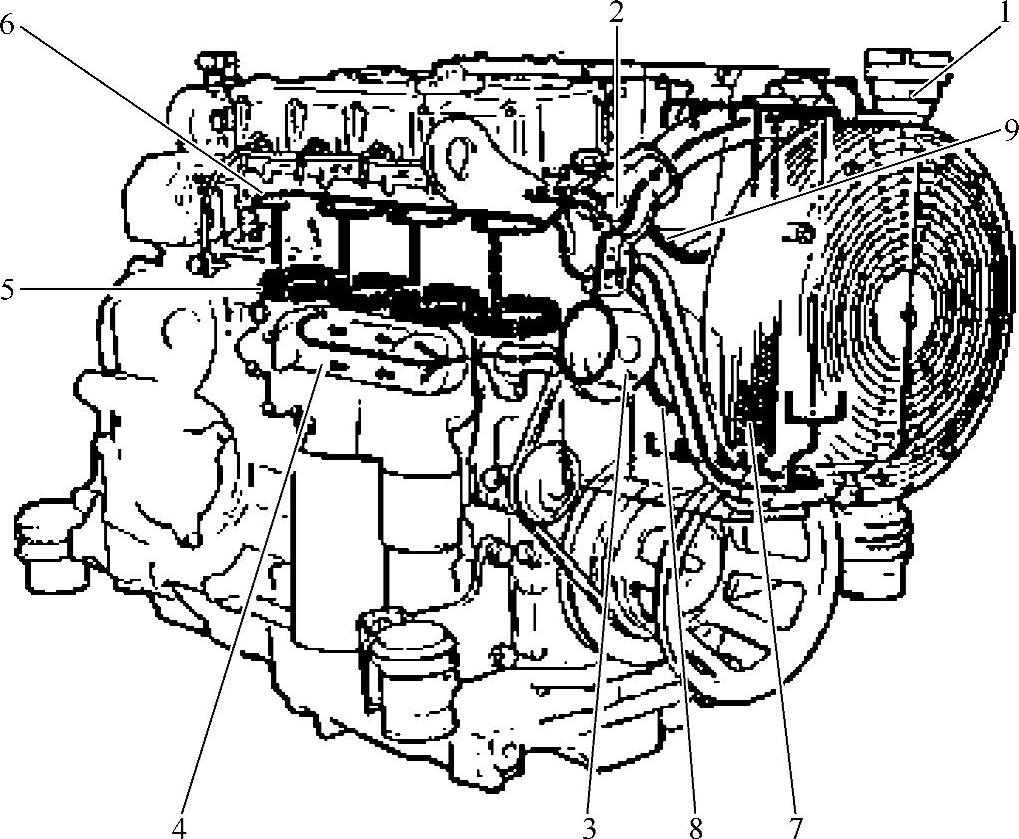

图10-6 BF6M1013柴油机整体式冷却风扇系统
1—冷却液加注口 2—节温器 3—水泵 4—机油散热器 5—水套 6—气缸盖的冷却液套 7—散热器 8—节温器到水泵室的连接通道 9—散热器通气管
图10-7 整体式补液箱的结构示意图
1—注水口 2—放气螺栓 3—压力控制阀（0.15MPa） 4—液面高度尺 5—冷却液 6—至水泵的补液管接口 7—放水螺塞 8—通散热器的水管 9—回水管 10—出水口 11—通缸盖的呼吸管 12—散热器
②可靠性高，使用成本低。
③冷却效率高，损耗小。
④日常保养方便。
⑤柴油机工作以后，冷却系统最大有0.15MPa的压力，正常冷却液温度较高。
车用柴油机：正常冷却液温度为110℃；报警温度为118℃。
工程机械柴油机：正常冷却液温度为105℃；报警温度为113℃。
整体式风扇与补液箱是一体的，风扇的直径有两种选择，标准的是ϕ300mm；若安装有液压油散热器，则可以选用直径为ϕ370mm的风扇。
如图10-6所示，水泵3将已经冷却的水通过节温器2从散热器7中吸进来，然后把冷却液送入机油散热器，再进入在缸体内的水套5中冷却缸套，再经水道进入气缸盖的冷却液套6中，最后回到散热器7。
为保证柴油机低温起动后能尽快升温，该冷却系统安装了节温器（图10-8）。节温器的作用，是随柴油机负荷和冷却液温度的大小改变水的循环强度（即改变冷却液的流动路线和流量），同时能缩短柴油机起动后的预热时间，减少燃油的消耗和部件的磨损。节温器的温控原理如下：
①冷却液的小循环：柴油机起动后热机时，如果冷却液温度低于83℃，主阀门关闭，旁通阀门打开，冷却液经过旁通管路直接回流到水泵的进水口，又被水泵压入水套。此时冷却液不流经散热器，只在水套和水泵之间循环。
因此，冷却强度小，柴油机升温迅速。从而保证了柴油机各部位均匀而迅速的热机且避免了柴油机的过冷。由于冷却液的流动路线短，流量小，故称小循环。即冷却液的流经路线为：节温器→水泵→机油散热器→水套→节温器。
②冷却液的大循环：当柴油机的温度升高达到95℃以上时，主阀门全开，旁通阀门全关闭，冷却液全部经过散热器。此时，冷却强度大使冷却液温度下降或不致过高。由于冷却液的流经路线长，流量大，故称大循环。即冷却液流经路线为：节温器→水泵→机油散热器→水套→散热器→节温器。

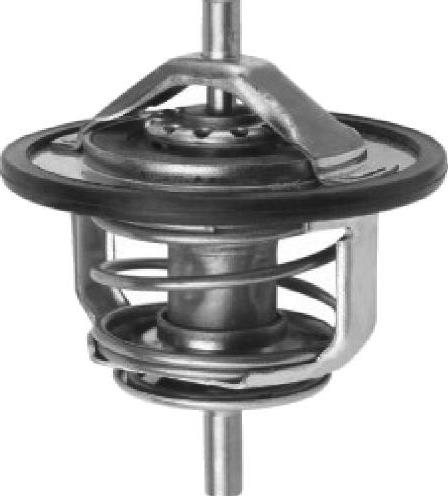

图10-8 节温器外形图
③冷却液混合循环：当柴油机温度处于83～95℃时，主阀门和旁通阀门处于半开半闭状态，冷却液部分进行大循环，部分进行小循环，所以称为冷却液混合循环。
（3）故障诊断。经过现场试验，发现该机冷却系统具有下列现象：柴油机起动后带负荷运行20min左右，补液箱的冷却液温度就很高，但此时散热器外表温度并不高。由此认为是节温器出现了故障。随即检查节温器，结果发现节温器室中没有节温器，且小循环孔也未堵住。这就是该机冷却液温度过高的根本原因。
由于没有节温器也没有堵住小循环水道，大部分冷却液总是进行小循环，导致冷却液温度过高。询问原因后得知，该机因存在冷却液温度较高的现象，维修人员即认为是节温器已经损坏，所以拆下来弃用，但未采取其他辅助措施（比如临时堵住小循环水道等），这就埋下了冷却液温度过高的故障隐患。

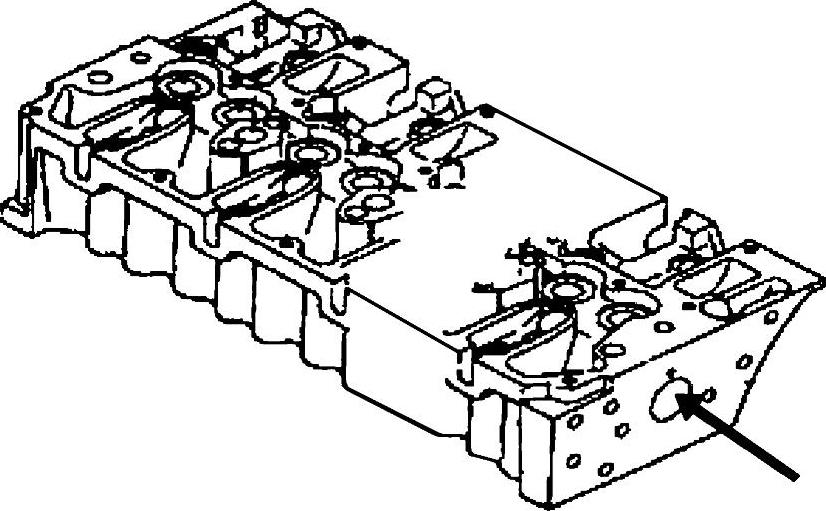

图10-9 BF6M1013的气缸盖
（4）故障排除。找到了故障的根源，排除故障应该就是非常简单的事情了。作为临时措施，可以木塞堵住缸盖上的冷却液小循环水孔（图10-9箭头所示位置），这样可以继续使用。在条件具备时，取出木塞，安装节温器，恢复柴油机冷却系统的正常状态。
（5）故障总结。无论什么情况下，都不要随意拆掉节温器。如果该节温器确实已经损坏，且暂时没有配件，而设备仍然需要继续运行时，可以临时拆下节温器。但必须采取相应的措施预防小循环水道常开。否则就可能导致柴油机高温运行并产生更为严重的衍生故障。
