国Ⅲ柴油机加速踏板传感器故障的诊断与排除

2023-09-19 理论教育版权反馈

【摘要】：表1-14 电控单体泵柴油机加速踏板传感器故障诊断与排除（续）故障案例案例1：BF6M1013-26E3电控单体泵柴油机，行驶41000km。经重新处理紧固后，故障排除，试车正常。故障现象：柴油机转速1200r/min时加速踏板失效，且故障灯亮。

（1）将点火开关置于OFF档，拔下与加速踏板对接的线束插接器，分别检查K22（与A脚对应）和K46（与D脚对应）与搭铁间的电压是否为4.5V左右，K30（与C脚对应）和K08（与F脚对应）与搭铁间是否导通；若实测值有偏差，则应检查ECU输出电压，检查线束是否正常连通。

（2）当加速踏板传感器失效时，ECU会自动执行“跛行功能”，怠速稳定在1200r/min左右，保证驾驶人能将车开到维修服务区域或专业维修站。

（3）加速踏板传感器故障的诊断及排除详见表1-14（EDC16系统参数）。

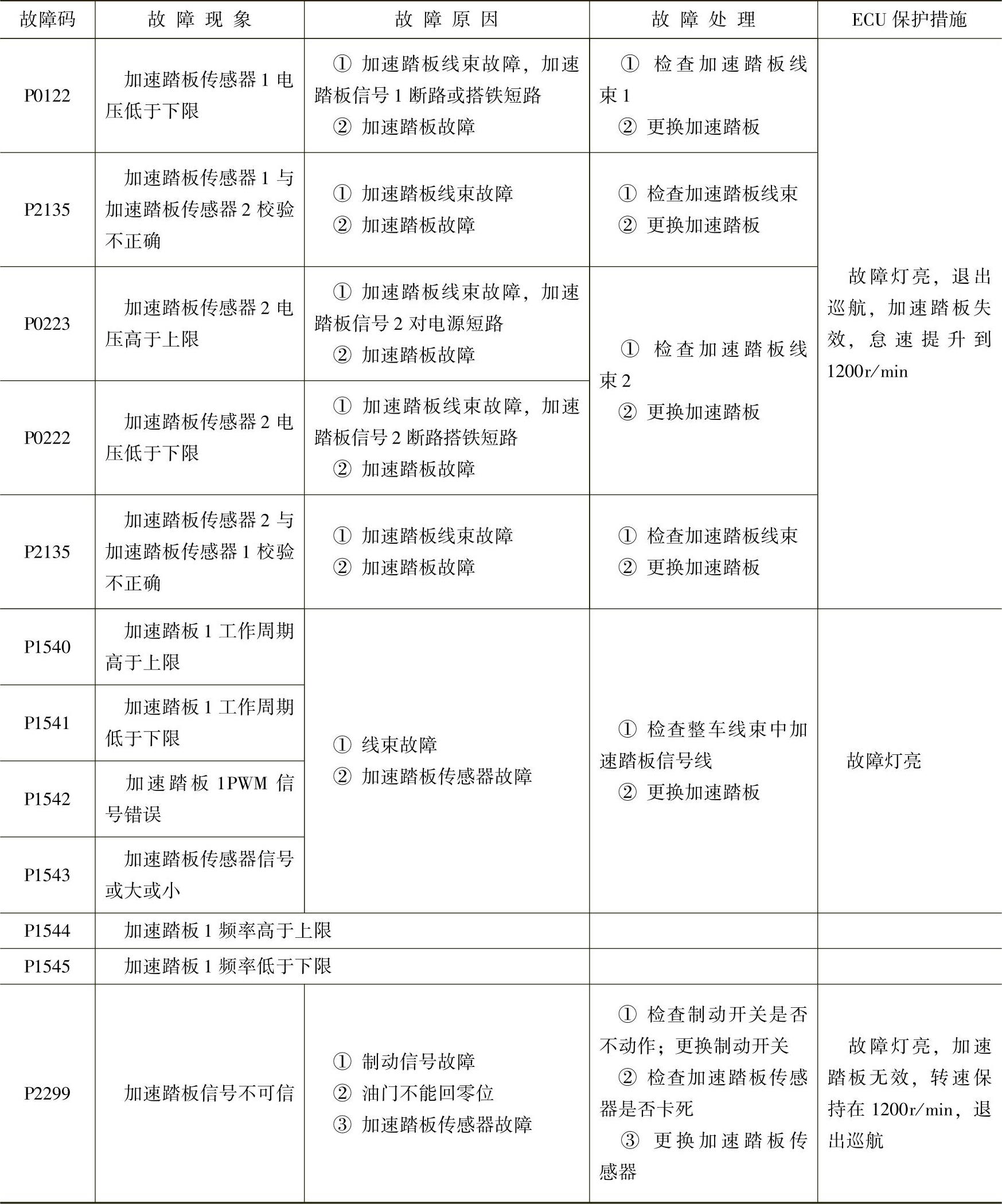

表1-14 电控单体泵柴油机加速踏板传感器故障诊断与排除

（续）

（4）故障案例

案例1：BF6M1013-26E3电控单体泵柴油机，行驶41000km。

故障码：P2299加速踏板信号不可信。

故障现象：行驶中常出现柴油机转速维持在1200r/min，踩加速踏板无反应，熄火后，过大约20min再起动，正常。行驶50～80km时故障反复出现。

分析及处理：经拆检发现加速踏板信号不可信，更换加速踏板传感器后故障仍没解决。再检查驾驶室线束，用万用表检测发现搭铁回路不好。最后发现变速器与车架的搭铁线接触不良、松动。经重新处理紧固后，故障排除，试车正常。

案例2：BF6M1013-26E3电控单体泵柴油机。

故障现象：柴油机转速1200r/min时加速踏板失效，且故障灯亮。

故障码：诊断仪检测故障码是P0122、P0222、P0504、P0306、P0501。

分析及处理：更换加速踏板传感器后，几天后故障又发生，后来发现原地转动转向装置时转速升到1200r/min后一会又降下来，检查发现转向助力油管与线束固定在一起，转动转向装置时油管内产生压力造成线束摆动，此时发生故障，用表测量，发现加速踏板白色信号2线断路，接好线束后，故障排除。
