一、创建一层楼梯间

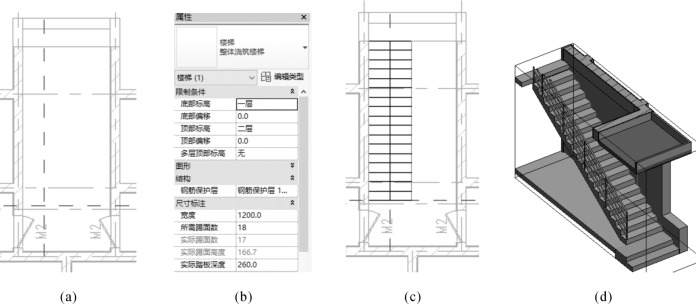

打开一层楼层平面视图。选择“建筑”→“楼梯坡道面板”→“楼梯”→“楼梯(按草图)” 命令;选择“”→“工作平面”→“参照平面”→“绘制”→“拾取线”,分别以⑥轴、Ⓑ轴为参照线,偏移量分别为720 mm、1400 mm,绘制如图9-39(a)所示的参考平面。选择“”→绘图面板→“梯段”→“直线”命令,依据附录A信息,按图9-39(b)所示设置属性面板,绘制如图9-39(c)所示的一层梯段,选择“模式”→“”,结束一层梯段绘制。打开其三维视图,删除靠墙一边栏杆,其三维效果图如图9-39(d)所示。
图9-39 创建一层楼梯间
二、创建标准层楼梯间

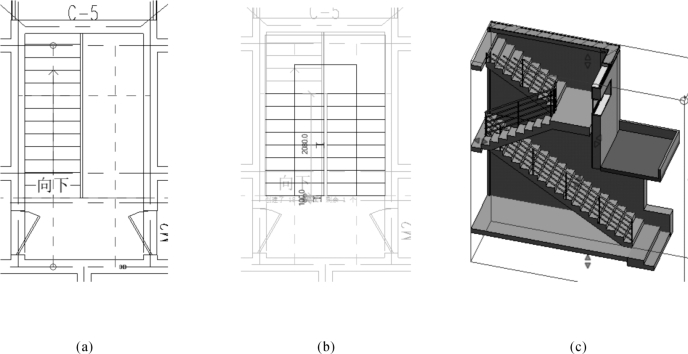

创建标准层楼梯间的具体方法和步骤与创建一层楼梯间相同,绘制过程中所创建的参考平面、楼梯平面图、楼梯三维图如图9-40(a)、(b)、(c)所示。四层楼梯间的创建,需要增加水平护栏,其他同二到三层。删除参考平面。楼梯间的三维图形如图9-40(c)所示。
图9-40 创建标准层楼梯间
(1)创建某宿舍楼BIM建筑模型(宿舍楼建筑施工图详见前面项目成果或附录B)。
(2)创建某综合楼BIM建筑模型(综合楼建筑施工图详见前面项目成果或附录C)。
