一、创建轴网

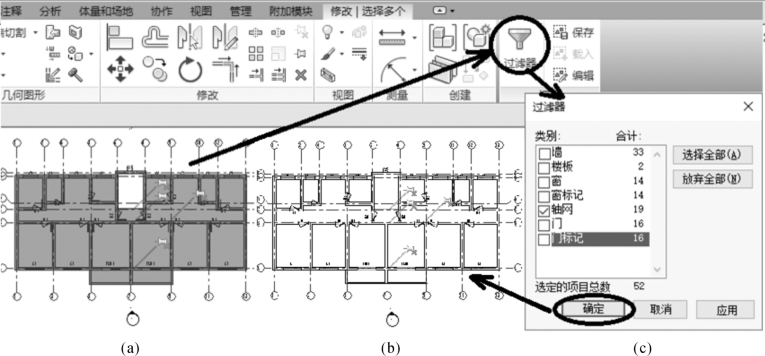

（1）过滤选择。打开“项目浏览器”中的五层平面视图。选择所有图元，如图9-30（a）所示；选择“选择”→“过滤器”命令，如图9-30中“”选项卡界面所示；按图9-30（c）所示，设置弹出的“过滤器”对话框，单击“确定”按钮后，界面出现只选择了轴线的五层平面视图，如图9-30（b）中阴影部分所示。

pagenumber_ebook=272,pagenumber_book=265

图9-30　过滤选择

（2）创建屋顶轴网。接步骤（1），选择“剪贴板”→“复制到剪贴板”命令；选择“剪贴板”→“粘贴”→“与选定的标高对齐”命令；在“选择标高”对话框中选择“屋顶”选项，单击“确定” 按钮，回到界面；打开屋顶平面视图，如图9-31（a）所示。

pagenumber_ebook=272,pagenumber_book=265

图9-31　创建屋顶轴网

（3）完善屋顶轴网。

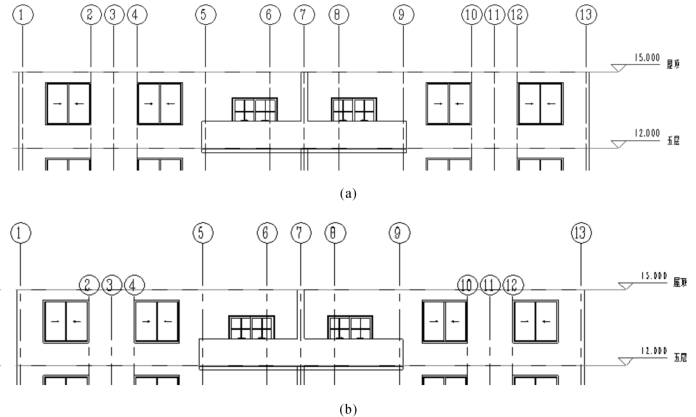

完善①—⑬轴线。打开南立面视图，如果9-32（a）所示。根据附录A屋顶平面图显示轴线，修改轴线显示楼层，具体方法、步骤参考“任务1　创建标高和轴网/二、创建轴网/2.创建一层平面视图轴网/（4）完善轴网”中相关内容。得到图9-32（b）所示的屋顶南立面1到13轴视图，其中②、③、④、⑩、⑪、⑫轴拉至屋顶（标高15.000以下某位置）。

完善Ⓐ—Ⓕ轴线。打开东立面视图，具体方法、步骤同上述操作。

打开“屋顶”平面视图，得到如图9-31（b）所示的屋顶轴网。

二、创建墙体

pagenumber_ebook=273,pagenumber_book=266

图9-32　完善屋顶轴网

选择“建筑”→“墙”→“墙：建筑”命令；属性及绘图环境面板的设置如图9-33所示；根据附录A中的数据信息，沿着相应轴线绘制高为500 mm的女儿墙，如图9-33（a）所示。其三维视图如图9-33（b）所示。

pagenumber_ebook=273,pagenumber_book=266

图9-33　创建墙体

三、创建屋顶楼板模型

1.设置屋顶楼板构造参数

选择“项目浏览器”→“楼层平面”→“屋顶”平面视图；选择“建筑”→“楼板”→“楼板：结构”命令；选择“属性”→“编辑类型”；选择“类型属性”→“某住宅建筑楼板”。在“类型属性” 对话框中单击“复制（D）…”按钮，在弹出的命名对话框中输入“某住宅楼屋顶楼板”；在“类型参数”项的“构造”栏中单击“结构”右侧的“编辑…”按钮；根据附录A屋顶楼板构造，来设置某住宅楼屋顶楼板；最后回到“屋顶”平面视图界面。

2.绘制屋顶楼板

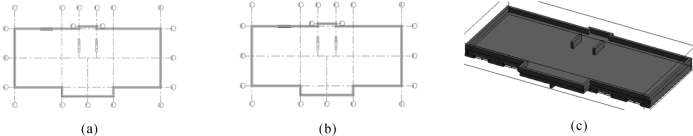

选择　“”→　“绘制”模板　→　“”→　“直线”；按“”来设置绘图环境，并沿着外墙轴线绘制屋顶楼板边界，阳台处尺寸根据附录A来输入相应的绘制长度，最终得到如图9-34（a）所示的楼板边缘。选择“模式”→“”得到图9-34（b）；选择“”→“”→“”，得到屋顶楼板三维视图，如图9-34（c）所示。

pagenumber_ebook=274,pagenumber_book=267

图9-34　创建屋顶楼板模型

四、创建屋顶面层模型

1.设置屋顶面层构造参数

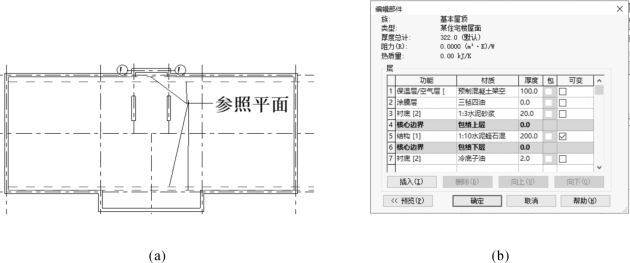

选择“项目浏览器”→“楼层平面”→“屋顶”平面视图；选择“建筑”→“构件”→“屋顶”→“迹线屋顶”；选择“”→“工作平面”→“参照平面”；选择“”→绘制“拾取线”，分别选择Ⓐ、Ⓔ轴线，根据附录A中相关数据信息，确定偏移量，绘制如图9-35（a）所示的参考平面。其中，参考平面与屋顶楼板的交线将是檐沟轨迹线。

2.设置屋顶面层构造参数

选择“”→绘制“”→“属性”→“编辑类型”；选择“类型属性”→“架空隔热保温屋顶”；在“类型属性”对话框中单击“复制（D）…”按钮，在弹出的命名对话框中输入“某住宅楼屋面”。在“类型参数”项的“构造”栏中单击“结构”右侧的“编辑…”按钮；根据附录A中屋顶楼板构造，设置某住宅楼屋顶面层，按图9-35（b）所示来进行设置；回到“屋顶” 平面视图界面。

pagenumber_ebook=275,pagenumber_book=268

图9-35　设置屋顶面层构造参数

3.创建屋顶面层BIM模型

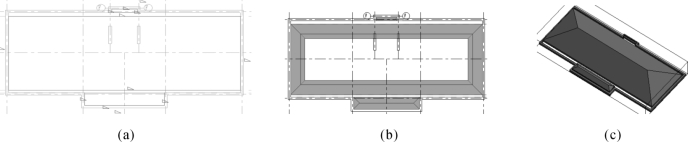

选择“”→绘制“”→“直线”；根据附录A相关数据，绘制如图9-36（a）所示的屋顶面层轨迹线。选择“模式”→“”，得到图9-36（b）、（c）。

pagenumber_ebook=275,pagenumber_book=268

图9-36　绘制屋顶

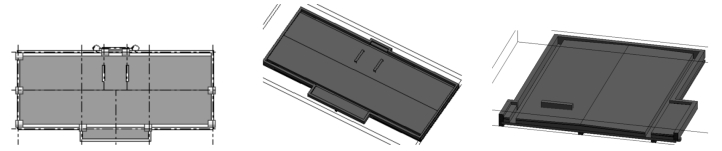

回到“屋顶”平面视图界面。选中所绘制三个区域坡屋顶，如图9-36（b）所示；选择“”→“”→“编辑迹线”，修改属性面板中尺寸标注的坡度“默认度数”为“0.00”；选择“模式”→“”，选择“”→“”→“添加分割线”，根据附录A的要求，添加分水线，修改三个区域中分割线各自起坡后的高度，右击，选择“取消”命令，回到“建筑”选项卡界面，如图9-37所示。

pagenumber_ebook=275,pagenumber_book=268

图9-37　创建屋顶面层BIM模型

五、完善屋顶

1.水箱

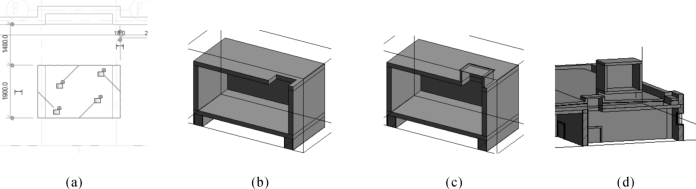

运用内建模型创建水箱，具体操作如下。选择“建筑”→“构建”→“构件”→“内建模型”，在“族类别和族参数”对话框的“过滤器列表”下拉菜单中选中“建筑”，并选择“常规模型”，在“名称”对话框中输入“某住宅楼水箱”。打开南立面视图；选择“建筑”→“基准”→“参照平面”，在南立面视图中，绘制水箱底部的标高参考面。选择“建筑”→“工作平面”→“设置”→“设置”→“工作平面”→“指定新的工作平面”→“拾取一个平面（P）”，拾取刚刚绘制的平面，并把视图转到“楼层平面：屋顶”视图。选择“建筑”→“形状”→“拉伸”→“”→“绘制”→“”命令，在属性面板中，以拉伸终点为0.0、拉伸起点为120绘制水箱底板；选择“模式”→“”，得到图9-38（a）所示的水箱底板图元。
