常见的二层墙体、门窗构件的创建步骤、方法如下所述。

（1）创建二层视图绘图环境。选择“项目浏览器”→“楼层平面”→“一层”平面视图，选择内外墙、楼板及其边缘、门窗等所有图元，如图9-21（a）所示；选择“”→“剪贴板”→粘贴”→“”“与选定的识图对齐”，如图9-21（a）所示；弹出“选择视图”对话框，选择“楼层平面：二层”，如图9-21（b）所示，单击“确定”按钮，回到绘图界面。

（2）选择“项目浏览器”→“楼层平面”→“二层”平面视图，此时出现与一层平面视图一样的图元，选择所有图元，如图9-21（a）所示。选择“”→“选择”面板→“过滤器”，如图9-21所示，并如图9-21（c）所示设置弹出的“过滤器”对话框，单击“确定”按钮，再按Delete键删除所选楼板、楼板边缘，回到二层平面视图界面。

（3）完善楼梯间轴线、墙及门窗。根据附录A中二层平面相关数据信息，删除楼梯入口处不需要的墙体，添加楼梯处Ⓕ轴线、外纵墙及其窗图元，修改楼梯间处其他墙体的内外墙属性，横墙为内墙，修改后楼梯间二层平面视图如9-22楼梯间所示。

完成上述步骤后，框选所有图元，选择锁定按钮，如图9-22所示。

pagenumber_ebook=267,pagenumber_book=260

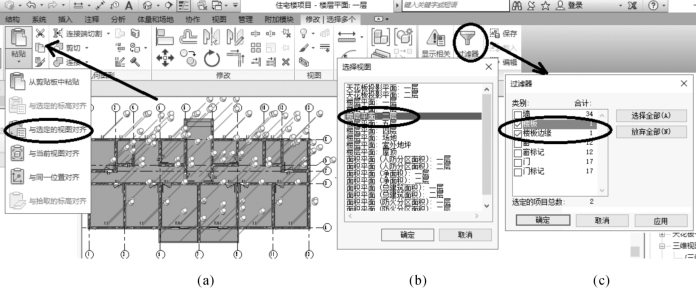

图9-21　创建二层墙体、门窗构件

pagenumber_ebook=267,pagenumber_book=260

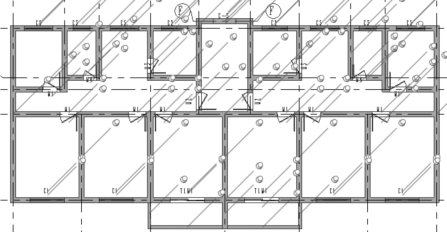

图9-22　完成创建

二、绘制二层楼板

1.设置二层楼板构造参数

（1）基本设置。选择“项目浏览器”→“楼层平面”→“二层”平面视图；选择“建筑”→“楼板”→“编辑类型”，弹出“类型属性”对话框，其中类型勾选“常规-150”，单击“复制（D）…”选项，在弹出的命名对话框里输入名称“某住宅建筑楼板”，单击“确定”按钮，此时，“类型（T）”栏文本框将变为“某住宅建筑楼板”。可参照“四、创建一层楼地面”中相应部分的方法、步骤来设置。

（2）二层楼板参数设置。选择“类型参数”项中“构造”栏中“编辑…”按钮，在弹出的“编辑部件”对话框中，参照“一、创建一层墙体/1.创建一层外墙墙体/1）设定外墙构造参数/（2）砌体结构层参数设置和（3）其他构造层参数设定”的方法，参照附录A楼板构造数据信息，设置该对话框。单击“确定”按钮回到“类型属性”对话框，单击“确定”按钮，回到绘图界面。

2.绘制二层楼板

（1）启动楼板绘制命令。选择“项目浏览器”→“楼层平面”→“二层”平面视图；选择“建筑”→“楼板”→“楼板：结构”命令。

（2）创建“0.0”功能区楼板。选择“绘制”→“”→“直线”命令；属性面板及绘图环境面板的设置如图9-23（a）所示。按照附录A中施工图的数据信息，依次捕捉二层视图中外墙轴线间交点（楼梯间处楼板边缘，需要根据楼梯标准层平面图的具体尺寸进行绘制），选择“模式”→“”命令，创建完成其楼地面。创建完成的楼板如图9-24（a）中阴影部分所示。

（3）创建“-30.0”功能区楼板。选择“绘制”→”→“直线”命令；属性面板及绘图环境面板的设置如图9-23（b）所示，绘制阳台楼板时，绘图环境面板中偏移量应根据需要进行设置，以使楼板伸入至外纵墙轴线、阳台栏板结构层外延线。其他操作方法与步骤（2）“0.0”功能区楼板的绘制相同。创建完成的楼板如图9-24（b）中阴影部分所示。

pagenumber_ebook=268,pagenumber_book=261

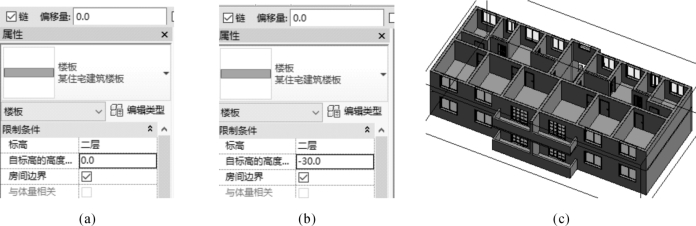

图9-23　设置二层楼板构造参数

pagenumber_ebook=268,pagenumber_book=261

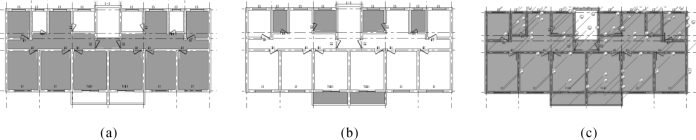

图9-24　绘制二层楼板

（4）效果显示。选中步骤（2）、（3）中创建的楼板及其二层视图中的墙、门窗图元，选择“修改”→“锁定”命令；如图9-24（c）所示。选择“视图”面板中的“”按钮，得到某住宅楼一层、二层三维视图，如图9-23（c）所示。

三、创建雨棚

1.创建雨棚板

雨棚板使用“迹线屋顶”工具创建。选择“项目浏览器”→“楼层平面”→“二层”平面视图；选择“建筑”→“屋顶”→“迹线屋顶”命令；“属性”面板中设置“底部标高”为“二层”，自标高的底部偏移量为0，坡度为0；根据附录A的材料要求，创建“某住宅楼建筑雨棚板”屋顶类型；据其具体位置、尺寸，选择“绘制”→“”→“直线”命令，创建雨棚轮廓线。创建时，根据不同段，修改绘图环境中的偏移量，左右下边以雨棚板下左右下墙的轴线为轨迹，偏移量为120，上边偏移量为0。最终绘制的雨棚板如图9-25所示。

pagenumber_ebook=269,pagenumber_book=262

图9-25　创建雨棚板

2.创建雨棚栏板

可通过“内建模型”来创建雨棚栏板，具体操作如下所述。

（1）创建“内建模型绘图环境”。选择雨棚板，单击，界面中出现其三维视图，如图9-25（b）所示。选择“建筑”→“构件”→“内建模型”命令，在弹出的“族类型和族参数”对话框中选择“建筑”过滤器列表下的“常规模型”族类别，单击“确定”按钮，在弹出的“名称”对话框中输入“某住宅楼雨棚栏板”，单击“确定”按钮，界面中出现创建选项卡。

（2）设置工作平面。选择“创建”→“放样”命令；选择“”→“工作平面”→“设置”命令，在弹出的“工作平面”对话框中按图9-25（c）所示进行设置，单击“确定”按钮，回到三维视图；光标移动到雨棚下表面，当图9-26（a）中高亮显示后单击鼠标。

pagenumber_ebook=269,pagenumber_book=262

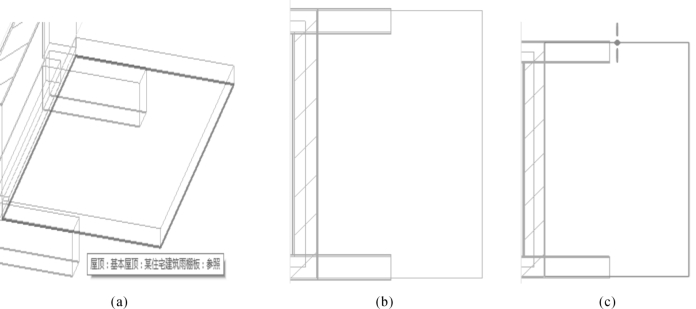

图9-26　创建雨棚栏板

（3）设置绘制路径。改变“”选项卡界面为“”选项卡界面，并设定界面中三维视图为“上”视图，雨棚板视图如图9-26（b）所示；选择“放样”→“绘制路径”命令，出现“”选项卡界面，选择“绘制”面板→“直线”命令，沿如图9-25（a）所示的雨棚板边线（左、上、右三边）绘制栏板路径，得图9-26（c）；选择“模式”面板中的“完成编辑模式” 结束路径绘制，回到“”选项卡界面。

（4）绘制内建模型轮廓。选择“放样”→“编辑轮廓”命令，出现选项卡，打开“项目浏览器”中“北”立面视图；选择“绘制”→“直线”命令，根据附录A雨棚栏板的具体尺寸绘制栏板断面，如果9-27（a）所示；依次选择“”→“模式”→“”“”→“模式”→“”“”→“在位编辑”→“（完成模型）”，可得到如图9-27（b）所示的雨棚效果图。选择“连接”命令，依次选择雨棚板、雨棚栏板，可使其连接表面光滑，如图9-27（c）所示。

pagenumber_ebook=270,pagenumber_book=263

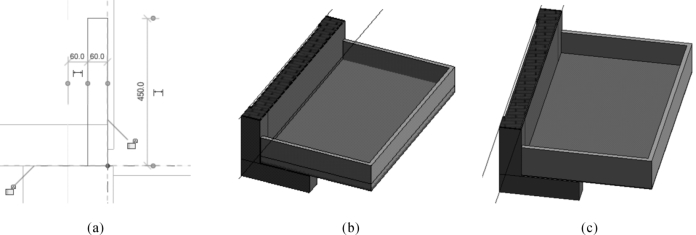

图9-27　绘制雨棚栏板

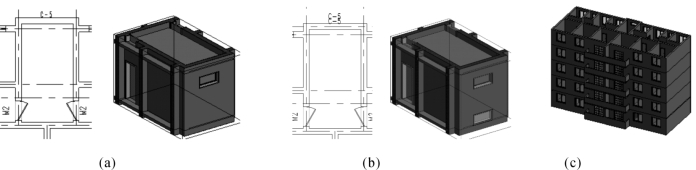

建筑标准层BIM建模可用已有楼层BIM模型进行创建，具体操作如下所述，其步骤如图9-28所示。

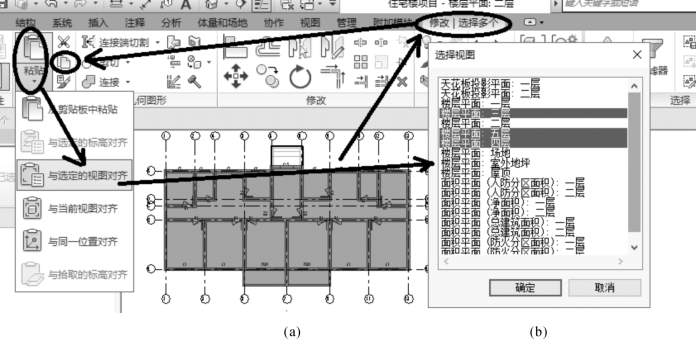

（1）利用二层图元，创建标准层基本图元。框选二层所有图元，如图9-28（a）阴影部分所示，显示选项卡；选择“剪贴板”→“复制到剪贴板”命令；选择“剪贴板”→“粘贴”→“与选定的识图对齐”命令，按如图9-28（b）所示设置“选择视图”对话框，单击“确定”按钮结束操作，得到与框选的二层视图一样图元的三层、四层、五层视图。
