一、创建一层墙体

1.创建一层外墙墙体

1）设置外墙构造参数

（1）基本设置。选择“项目浏览器”→“楼层平面”→“室外地坪”平面视图；选择“建筑”→“墙”→“墙：结构”；选择“属性”→“编辑类型”，弹出“类型属性”对话框，单击“复制（D）…”选项，在弹出的“名称”对话框中输入名称“外墙-240墙”（见图9-10（a）），按“确定”按钮，此时，“类型（T）”栏文本框将变为“外墙-240墙”（见图9-10（b））。

pagenumber_ebook=258,pagenumber_book=251

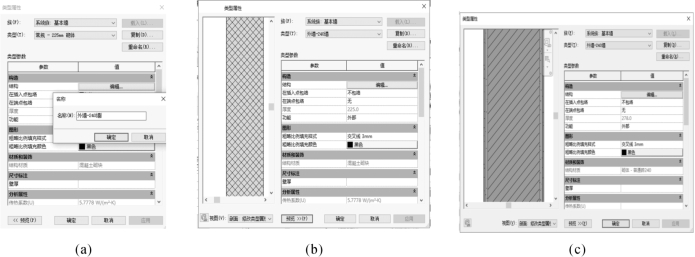

图9-10　设置外墙构造的基本参数

（2）砌体结构层参数设置。选择“类型参数”→“构造”栏→“编辑…”，在弹出的“编辑部件” 对话框中，反复运用“”功能，得到符合附录A外墙层数的设置，见图9-11（a）。选择中材质预览，在弹出的“材质浏览器”对话框中输入“砖”，在搜索到的材质中选中“砌体-普通砖75×225 mm”，如图9-11（c）所示。在“创建并复制材质”下拉菜单中选择“复制选定的材质”，在新出现的材质名称处修改名称为“砌体-普通砖115×240 mm”，并依据附录A相关要求设定其外观等相关参数后，按“确认”按钮回到“编辑部件”对话框，修改其厚度，得到图9-11（b）所示的“”。

（3）其他构造层参数设置同步骤（2），得到图9-11（b）所示的符合附录A外墙要求的构造参数设定。

完成上述设定后，按“确定”按钮，回到“类型属性”对话框（见图9-10（c）），此时在预览框中将显示完成设置后的构造形式。按“确定”按钮回到绘图界面。

（4）阳台处分户墙与阳台栏板墙等设定，其方法步骤同上述“外墙-240墙”的设置。名称分别设为“外墙-240墙双面外”（用于阳台分户墙及楼梯入口处外墙）、“外墙-120墙双面外”（用于阳台栏板），根据附录A的要求，“编辑部件”对话框分别设定为如图9-11（e）和图9-11（f）所示的形式。

2）创建外墙

外墙绘制可按下述步骤进行。

（1）选择“建筑”→“墙”→“墙：结构”→“”→绘制面板“直线”命令，此时面板选项卡为“”。

（2）设定“属性”选项卡。按照图9-11（d）所示，设定“属性”选项卡，根据附录A要求，勾选“外墙-240墙双面外”或“外墙-120墙双面外”。

（3）根据附录A一层平面图及其数据信息，绘制一层外墙，并按空格键，调整对外墙面。如图9-12（a）所示。

完成一层外墙体后可选择“视图”→“三维视图”命令，进行三维模型查看，如图9-12（b）所示。

pagenumber_ebook=259,pagenumber_book=252

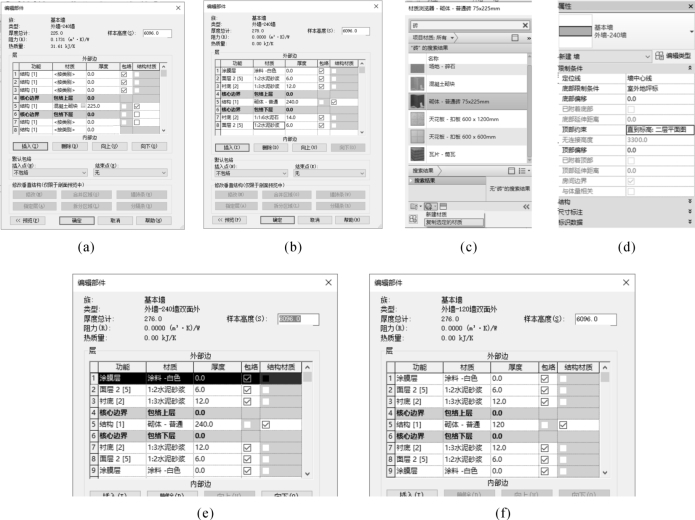

图9-11　砌体结构层参数设置

pagenumber_ebook=259,pagenumber_book=252

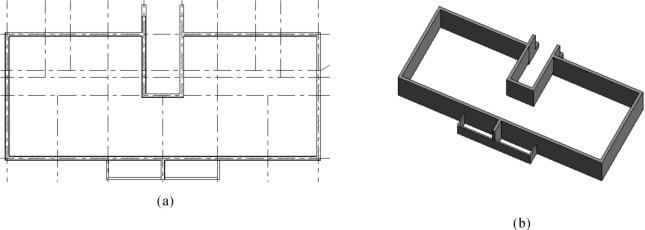

图9-12　创建外墙

2.创建一层内墙墙体

1）设置内墙构造参数

（1）基本设置。其设置方法同外墙，名称设置为“内墙-240”。

（2）砌体构造参数设置。其设置方法同外墙，结构层如图9-13（a）所示。

2）创建内墙

创建内墙的方法与创建外墙相同，绘制时，“属性”选项卡按图9-13（b）所示设定。创建结果如图9-14所示。

pagenumber_ebook=260,pagenumber_book=253

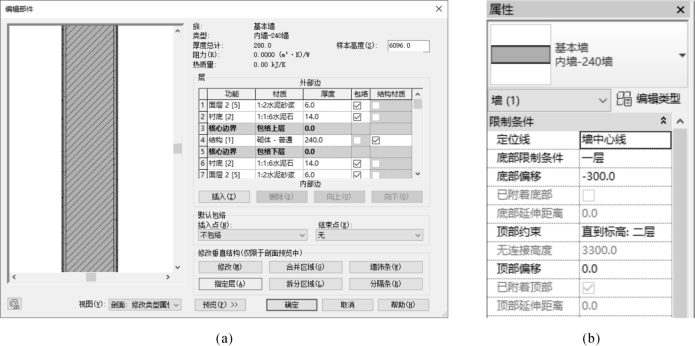

图9-13　设定内墙构造参数

pagenumber_ebook=260,pagenumber_book=253

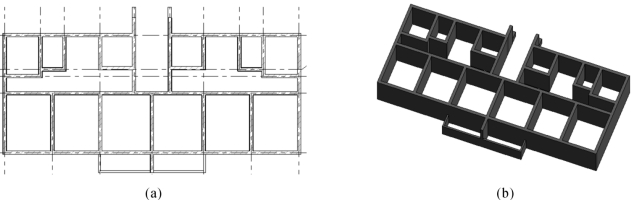

图9-14　创建内墙

二、创建一层门构件

1.创建M1

1）设置M1属性

（1）载入门族，选择“项目浏览器”→“楼层平面”→“一层”平面视图。选择“建筑”→“构件”→门”；选择“属性”→“编辑类型”，弹出“类型属性”对话框，单击“载入”选项，在弹出的“打开”对话框中，依次打开“建筑”→“门”→“普通门”→“平开门”→“单扇”文件夹，如图9-15（a）所示。选择符合附录A需求的门族，如“单嵌板木门1”，单击“打开（O）”按钮，回到“类型属性”对话框。

（2）设置M1属性。按图9-15（b）所示勾选“族”“类型”选项，单击“复制”按钮，在弹出的“名称”对话框中输入名称，如“M1-900x2000”，按“确定”按钮回到“类型属性”对话框，并按照附录A中M1尺寸，修改对话框中的相关参数，包括尺寸、类型标记等，具体如图9-15（c）所示。按“确定”按钮回到绘图界面。此时绘图界面中的“属性”选项卡“单嵌板木门1”选项中将出现“M1-900x2000”选项，如图9-16所示。

pagenumber_ebook=261,pagenumber_book=254

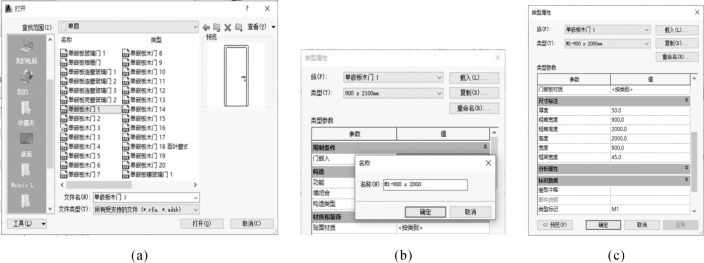

图9-15　设定M1属性

注意：在“类型属性”对话框中也可根据所建模型的施工图的要求，设置门的其他属性，如材质和装饰等的设定，具体方法和步骤可参考“1.创建一层外墙墙体/1）设置外墙构造参数/（2）砌体结构层参数设置”中材质设定的相应部分。

2）绘制M1

M1绘制可按下述步骤进行。

（1）激活“门”命令。常用如下两种方式。

①输入快捷命令“DR”，按回车键。

②选择“建筑”→门”命令。

（2）绘制M1激活门命令后，在“修改丨放置门”选项卡中单击标记选项“在放置时进行标记”使之亮显。其面板设置见图9-16所示界面中左侧的选项卡的设置：在“属性”选项卡中，选择类型为“单嵌板木门1”中的“M1-900x2000”，底高度设定为“0.0”。光标移动到①②轴之间的Ⓑ轴内墙，此时光标上下移动可使图元上下翻转，空格键可使图元左右翻转，在图元调整合适时单击，生成“M1”，按ESC键退出放置命令。选中“M1”，出现相应的临时尺寸标注，单击需要修改的尺寸，使其数据符合附录A要求；选择“修改”→“锁定”命令，完成Ⓑ轴内墙中M1的绘制。重复上述绘制步骤，完成其他内墙处M1绘制，如图9-16所示。

2.创建其他门

根据附录A中相关数据信息，按“一、创建M1”中的方法、步骤绘制M2、M3、M4、M5、TLM1，如图9-16所示界面中的相应图元。其中，需要注意的事项如下。

（1）当门的位置在垂直内墙上时，面板设置为“”。

（2）如果门的平面视图与附录A有差别时，双击门图元，对该门族进行修改，由于本项目篇幅所限，在此不予详述，具体详见本书的配套教材《建筑CAD实训》中的相关内容。

（3）门全部绘制好后，按ESC键退出“修改丨放置门”选项卡操作。

pagenumber_ebook=262,pagenumber_book=255

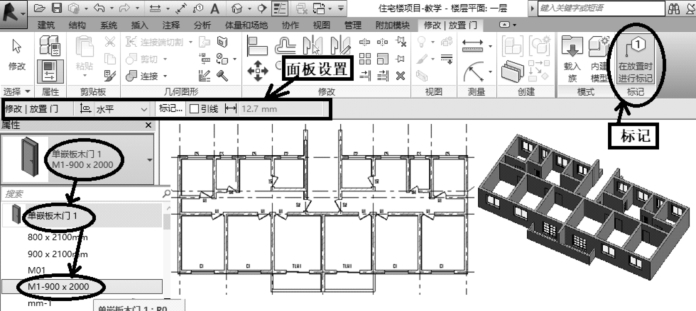

图9-16　绘制M1

三、创建一层窗构件

1.创建C1

1）设定C1属性

（1）载入窗族。选择“项目浏览器”→“楼层平面”→“一层”平面视图；选择“建筑”→“窗”。选择“属性”→“编辑类型”，弹出“类型属性”对话框，单击“载入”选项，在弹出的“打开” 对话框中，依次打开“建筑”→“窗”→“普通窗”→“推拉窗”文件夹；选择符合附录A需求的窗族，如“推拉窗6（或x）”，单击“打开（O）”按钮，回到“类型属性”对话框。

（2）设定C1属性。参考“二、创建一层门构件/1.创建M1/1）设定M1属性/（2）设定M1属性”的方法、步骤，勾选“类型属性”对话框中“族”“类型”选项，按“复制”按钮，在弹出的“名称”对话框中输入名称“C1-1800x1700”，再按“确定”按钮回到“类型属性”对话框，按照附录A中C1尺寸，修改对话框中的相关参数，并把“类型标记”修改为C1。按“确定”按钮回到绘图界面。

2）绘制C1

C1绘制可按下述步骤进行。

（1）激活“窗”命令。常采用如下两种方式。

①输入快捷命令“WN”，并按回车键。

②选择“建筑”→窗”命令。

（2）绘制C1。可参考“二、创建一层门构件/1.创建M1/2）绘制M1/（2）绘制M1”方法、步骤绘制C1，具体操作如下。

“放置窗”选项卡中单击标记选项“在放置时进行标记”；面板设置为”。在“属性”选项卡中，“推拉窗”“底高度”栏设定为“900”；光标移动到①②轴之间的Ⓐ轴外墙，图元调整合适时单击，生成“C1”，按ESC键退出放置命令。选中“C1”，出现相邻临时尺寸标注，单击需要修改的尺寸，直至符合附录A的要求，选择“修改”→?“锁定”命令，完成Ⓐ轴外墙中C1的绘制。重复上述绘制步骤，完成其他外墙处C1绘制，如图9-16所示。

2.创建其他窗

根据附录A中相关数据信息，按上述“一、创建C1”方法、步骤绘制C2、C3、C5，如图9-16所示。其中，需要注意的事项如下。

（1）绘制窗时，应实时调整属性选项卡中的“底高度”栏数据。

（2）窗全部绘制好后，按ESC键退出“修改丨放置门”选项卡操作。

四、创建一层楼地面

1.设置一层楼地面构造参数

（1）基本设置。选择“项目浏览器”→“楼层平面”→“一层”平面视图；选择“建筑”→“楼板”→编辑类型”，弹出“类型属性”对话框，类型勾选“常规-150”，单击“复制（D）…”按钮，在弹出的命名对话框中输入名称“楼地面-混凝土垫层-80 mm”，单击“确定”按钮，此时，“类型（T）”栏文本框将变为“楼地面-混凝土垫层-80 mm”，如图9-17（a）所示。

pagenumber_ebook=263,pagenumber_book=256

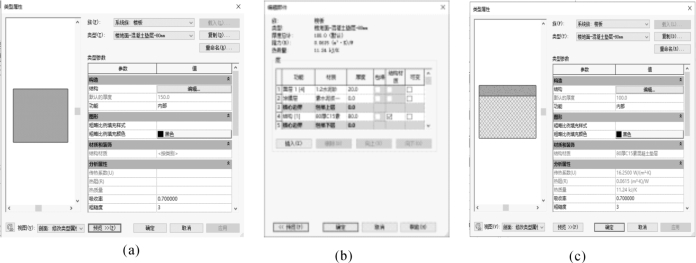

图9-17　设置一层楼地面构造参数

（2）楼地面参数设置。在“类型参数”项中的“构造”栏中点击“编辑…”按钮，在弹出的“编辑部件”对话框中，参考“一、创建一层墙体/1.创建一层外墙墙体/1）设定外墙构造参数/（2）砌体结构层参数设置和（3）其他构造层参数设定”中的方法，参照附录A楼地面构造数据信息，设置该对话框，如图9-17（b）所示。设置完成后，单击“确定”按钮回到“类型属性”对话框，如图9-17（c）所示。单击“确定”按钮，回到绘图界面。

2.绘制一层楼地面

（1）启动楼板绘制命令。选择“项目浏览器”→“楼层平面”→“一层”平面视图，选择“建筑”→“楼板”→“楼板：结构”命令。

（2）创建“±0.000”功能区楼地面。

①创建矩形功能区。选择绘制面板“”→“矩形”命令；属性面板及绘图环境面板的设置如图9-18（a）所示。依次捕捉楼地面标高为“±0.000”如辅助房、起居室、卧室或楼梯间等规整矩形区开间和进深墙体轴线的对角点，按从左上角到右下角的顺序选择对角点。

②创建异形功能区。此区域为户型中餐厅和走道部位。选择“绘制”面板→“”→“”命令，属性面板及绘图环境面板的设置如图9-18（a）所示。依次捕捉异形区域中墙体纵横轴线的相交点，并形成闭合区域，按逆时针方向逐一选择。

③创建楼梯间楼地面。绘制楼梯间和台阶连接的边界时，将绘图环境中偏移量修改为0，其他边界的绘制方法和步骤同创建异形功能区。

绘制好上述区域边界后，选择模式面板“”，创建的楼地面如图9-18（d）阴影部分所示。

（3）创建“-0.030”矩形功能区楼地面。属性面板及绘图环境面板的设置如图9-18（b）所示，此时对角点为区域内的对角点。其他操作与步骤（2）中“±0.000”矩形功能区楼地面创建方法相同。创建的楼地面如9-18（e）阴影部分所示。

pagenumber_ebook=264,pagenumber_book=257

图9-18　绘制一层楼地面

（4）效果显示。在“项目浏览器”中双击楼层平面中“一层”视图，框选所有图元，选择面板中的“过滤器”，在弹出的过滤器对话框中只框选楼板，按“确定”按钮，回到一层视图界面。此时，一层楼地面布置图如图9-18（f）所示，选择“视图”面板中的“”，可得如图9-18（c）所示的三维图。

五、创建台阶

1.创建台阶建筑轮廓族

（1）选择→“运用程序菜单”→“族”，弹出“新族-选择样板文件”对话框，选择“公制轮廓.rft”族样板，并双击打开进入族编辑器模型。

（2）选择“创建”→“属性”→“族类型”，进入“族类型”对话框，单击右侧“参数”中的“添加”按钮，弹出“参数属性”对话框，在名称中输入“材质”，其参数类型选择“材质”，其余为默认值。依次按“确定”按钮，回到绘图界面。

（3）选择“详图”→“直线”，按照附录A中的数据信息，绘制如图9-19（a）所示的图形。

（4）完成轮廓的绘制后，将其命名为“室外台阶.rfa”族文件，保存到合适的位置。

pagenumber_ebook=265,pagenumber_book=258

图9-19　创建台阶建筑轮廓族

2.绘制室外台阶

（1）选择“插入”→“载入族”命令，载入上述已经创建好的“室外台阶”轮廓族。

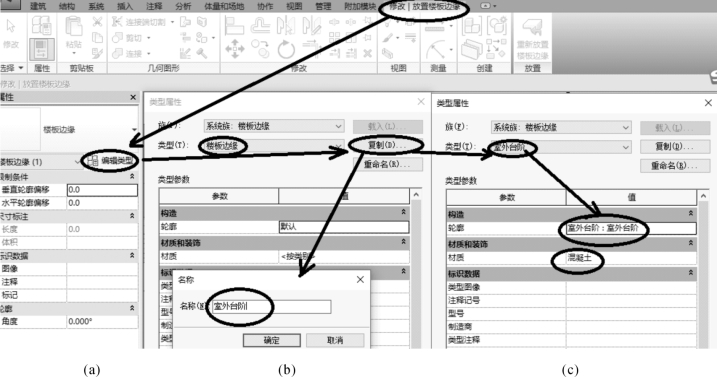

（2）选择“建筑”→“楼板”→“楼板：楼板边缘”；进入“”选项卡，打开楼板边缘“类型属性”对话框，如图9-20（a）所示。复制名称为“室外台阶”的楼板边缘类型，如图9-20（b）所示。设置“类型参数”中的“轮廓”为“室外台阶：室外台阶”（即步骤（1）中载入的轮廓族），修改“材质”为“混凝土”，如图9-20（c）所示，单击“确定”按钮，退出“类型属性”对话框。
