一、创建标高

选择“项目浏览器”→“立面（建筑立面）”→“南”，双击鼠标左键，将视图切换至南立面视图，如果9-4（a）所示。

1.修改默认楼层标高参数

双击“标高1”，将“标高1”修改为“一层F1”，按回车键，弹出“重命名”对话框，单击“是”按钮。采用相同的方法，将“标高2”修改为“F2”。双击标高数据“4.000”，将其修改为“3.000”，按回车键或按“Esc”键得到图9-4（b）所示楼层的标高参数。此时，属性选项板中的相应参数随之修改。

pagenumber_ebook=253,pagenumber_book=246

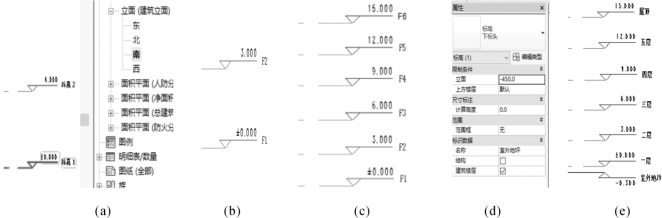

图9-4　创建标高

2.创建F3、F4、F5、F6

选择“建筑”→基准“标高”→“”→“阵列”命令，单击“F2”标高线并将回车键，得到图9-5（a）。按照图9-5（b）所示设置选项卡，单击“F2”标高线，将光标移向其上方，输入层高为“3000”并按回车键。最终得到图9-4（c）。

pagenumber_ebook=253,pagenumber_book=246

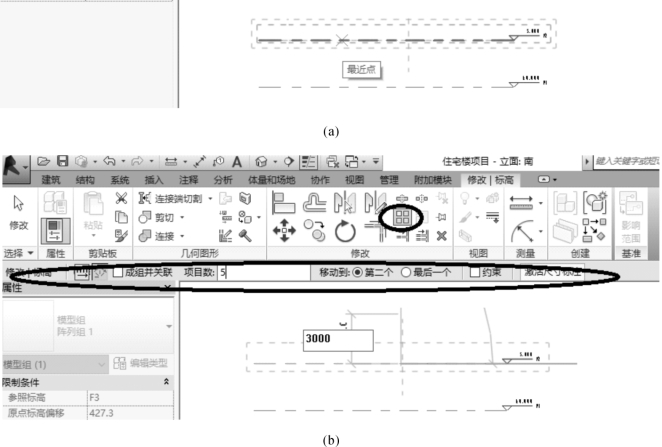

图9-5　创建F3、F4、F5、F6

3.编辑标头名

双击“F6”标高线，将其名称修改为“屋顶”后按回车键确认，得到图9-4（e）中所示的“屋顶” 标高。采用相同的方法，分别修改“F1”“F2”“F3”“F4”“F5”标高名称为“一层”“二层”“三层”“四层”“五层”，如图9-4（e）所示。

注意：注：如果层数过多，方便起见，可以采用F1、F2、F3等作为标高名称。

4.编辑室外地坪标高

单击选中“一层”标高线，选择“”→修改“复制”命令，在“一层”标高线上单击捕捉一点作为复制参考点，垂直向下移动光标，输入间距值“450”（单位：mm）后按回车键生成“F7”，修改“属性”选项卡，如图9-4（d）所示，按“Esc”键，得到图9-4（e）所示的住宅楼项目标高。

二、创建轴网

1.编辑项目浏览器中的楼层平面

选择“项目浏览器”中的“楼层平面”，此时“楼层平面”项下只有“一层”“二层”“场地”等，如图9-6（a）所示。

pagenumber_ebook=254,pagenumber_book=247

图9-6　编辑“楼层平面”

选择“视图”→“平面视图”→“楼层视图”命令，弹出“新建楼层平面”对话框，如图9-6（b）所示，选中框中的所有平面，单击“确定”按钮，此时“项目浏览器”中的“楼层平面”项下显示刚刚新建的楼层，如图9-6（c）所示。

2.创建一层平面视图轴网

（1）设置轴线属性。选择“项目浏览器”→“楼层平面”→“一层”；选择“建筑”→基准“轴网”命令（或输入“GR”快捷命令，并按回车键），此时出现“”上下文关联选项卡，如图9-7（a）所示。单击“属性”栏中的“”，弹出“类型属性”对话框，按如图9-7（b）所示设定各项，单击“确定”按钮，回到绘图界面。

（2）绘制垂直轴线。选择“”→绘制拾取线”，偏移量输入“2700”，拾取①轴向右生成②轴，同方法、步骤，按照附录A图纸数据信息依次生成③轴～⑦轴。如图9-7（c）所示。

（3）绘制水平轴线，其方法同步骤（2）绘制垂直轴线的方法。运用“直线”命令水平绘制轴线，并修改轴头名称为Ⓐ轴；选择“拾取线”，设置偏移量为“4500”，选择Ⓐ轴向上生成Ⓑ轴。采用相同的方法、步骤，按照附录A图纸数据信息依次生成Ⓒ轴～Ⓔ轴。如图9-7（d）所示。

pagenumber_ebook=255,pagenumber_book=248

图9-7　绘制一层平面视图轴网

（4）完善轴网。单击轴线②，单击轴头附近的锁头，使其解锁，如图9-8（a）所示。选中轴头上方小圆，拖曳单根轴网轴头至其与Ⓒ轴交点处，如图9-8（b）所示，点击隐藏符号方框，隐藏其轴头②，如图9-8（c）所示。按回车键结束操作，得到图9-8（d）。

（5）采用相同的方法，修改其他轴线，得图9-9（a）。选择修改面板中的“镜像”命令，依次镜像⑥、⑤、④、③、②、①，得到如图9-9（b）中所示⑧、⑨、⑩、⑫、⑬轴线。

（6）调整Ⓓ轴标头。选择Ⓓ轴线，点击如图9-9（d）的“添加弯头”，捕捉图9-9（e）中的拖曳点，调整D轴标头到合适位置，如图9-9（f）所示，按回车键结束操作。采用相同的方法调整其他轴标头位置，得图9-9（b）。

（7）在“项目浏览器”中双击“立面（建筑立面）”项下的“南”立面进入南立面视图，使用前述编辑标高和轴网的方法，调整标头位置、添加弯头。其他立面的调整方法相同。

pagenumber_ebook=256,pagenumber_book=249

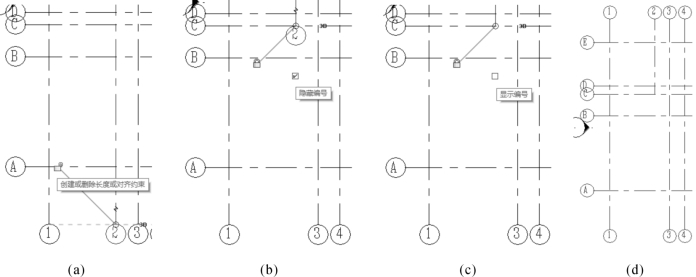

图9-8　完善轴网

pagenumber_ebook=256,pagenumber_book=249

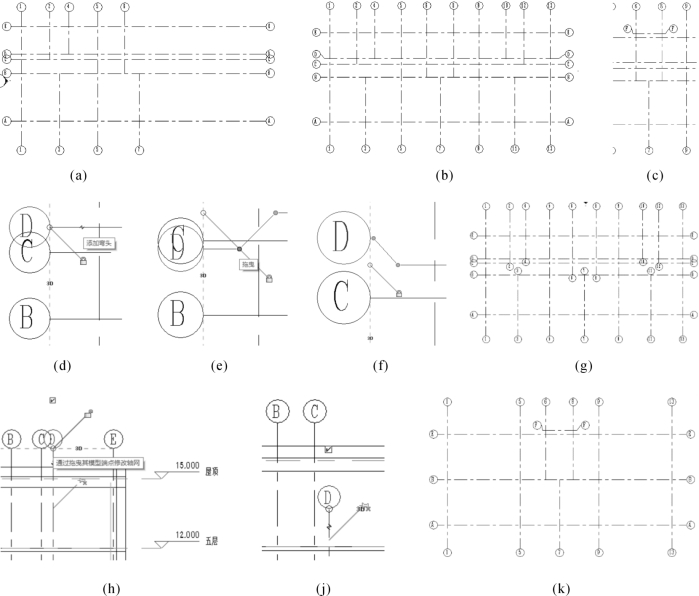

图9-9　绘制其他轴线和轴网

3.创建其他层平面视图轴网

此时，其他层平面视图轴网如图9-9（g）所示。

选择“项目浏览器”→“楼层平面”→“一层”平面视图，如图9-9（b）所示；选择与图9-9（g）有差异的轴线，如②、④、⑥、⑧、⑩、⑫、③、⑦、⑪、Ⓓ轴等；选择“”→基准“影响范围” 命令，在弹出的“影响基准范围”对话框中，勾选“楼层平面”中的二层、三层、四层、五层、屋顶，按“确定”按钮，回到一层平面视图绘图界面，分别打开“项目浏览器”中的楼层平面的二层到屋顶平面视图，此时，已经修改为如图9-9（b）所示轴网。

添加Ⓕ轴线。选择“项目浏览器”→“楼层平面”→“二层”平面视图，添加Ⓕ轴，如图9-9（c）所示。此时，各层视图均出现Ⓕ轴。选择“项目浏览器”→“立面（建筑立面）”→“东”立面视图，把Ⓕ轴拖曳至一层平面视图范围以外的标高处。

4.修改屋顶平面视图轴网

选择“项目浏览器”→“楼层平面”→“屋顶”平面视图，对照附录A屋顶平面图中所显示的轴网信息，对绘图界面中所显示轴网进行修改。具体步骤如下。

选择“项目浏览器”→“立面（建筑立面）”→“东”立面视图，选择Ⓓ轴，打开其锁定，解除端部约束，捕捉端部圆圈，如图9-9（h）所示。按住鼠标左键把端部拖至屋顶标高以下位置（屋顶平面视图范围以外），如图9-9（j）所示。用同样的方法操作Ⓒ轴。最后重新锁定Ⓒ轴、Ⓓ轴。打开屋顶平面视图，其开间方向轴线同附录A中屋顶平面图。如图9-9（k）中对应图元所示。

（2）修改进深方向轴线，具体操作如下。

选择“项目浏览器”→“立面（建筑立面）”→“南”立面视图，其操作方法、步骤同步骤“（1）修改开间方向轴线”。逐一对南立面视图中②轴、③轴、④轴、⑩轴、⑪轴、⑫轴进行修改。打开屋顶平面视图，其进深方向轴线同附录A中屋顶平面图。如图9-9（k）中对应图元所示。

此时屋顶平面视图中，轴网同附录A中屋顶平面图轴网，如图9-9（k）所示。

注意：也可按“任务5　创建屋顶BIM建筑基础模型”中“一、创建轴网”相关章节方法创建屋顶轴网。
